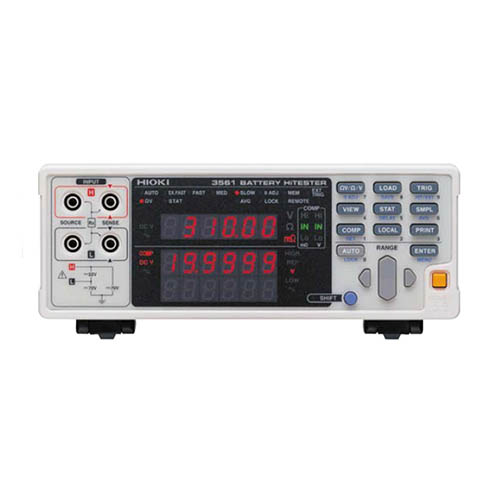

Đồng Hồ Đo Kiểm Tra Ắc Quy Hioki 3561

Máy đo nội trở và điện áp Hioki 3561


HÃNG SẢN XUẤT          : HIOKI - NHẬT
XUẤT XỨ          : NHẬT
BẢO HÀNH             : 3 NĂM


Đồng Hồ Đo Kiểm Tra Ắc Quy Hioki 3561:

Hioki 3561 Hi-Tester / Battery Tester AC Milliohm với GP-IB Pin HiTESTER × Lỗi Đo lường Detection Self đo đạc Store Data Đo Trong Bộ nhớ trong Trung bình Function Lưu Đo lường Thiết Configurations External I / O điều khiển tích hợp sánh Các Hioki 3561 pin HiTester là đồng hồ đo điện trở thấp sử dụng bốn phương pháp AC ga để đo điện trở nội bộ (IR) của pin thứ cấp nhỏ trong khi đo điện áp pin cùng một lúc. So với Hioki 3561, khả năng hiệu suất đã được tăng cường rất nhiều bằng cách tăng tốc độ đo gấp mười lần để 10ms (đo điện trở và điện áp đồng thời), và tăng độ chính xác đo điện áp gần gấp năm lần đến 0,01% RDG. Các độ phân giải cao 0.01mΩ (trong phạm vi 300 mΩ) và 0,1 khả năng mV là thích hợp để thử nghiệm pin dây chuyền sản xuất. Hioki thử nghiệm pin benchtop hỗ trợ đo lường tốc độ cao đồng thời kháng nội bộ và điện áp pin cho các dòng ngày càng mở rộng sản xuất ngày càng lớn hơn pin lithium-ion pin kháng thấp, và các gói pin khác cho các ứng dụng điện áp cao. Các 3561 là một thiết bị lý tưởng tốc độ cao cho các thử nghiệm dây chuyền sản xuất pin thứ cấp nhỏ. Việc xây dựng trong giao diện RS-232C cho phép truyền dữ liệu lên đến 38,400bps, hoặc khoảng 10ms mỗi phép đo. Kết nối với 9670 Máy in cho bản in tức thời của kết quả đo lường và tính toán thống kê. Chọn mẫu 3561 cho thêm khả năng interfacing GP-IB

• AC Milliohm Hi-Tester / Battery Tester với GP-IB
• thử nghiệm tốc độ cao cho các dây chuyền sản xuất pin nhỏ cho các thiết bị truyền thông di động và cầm tay
• Đo kháng nội bộ và điện áp pin
• Để kiểm soát quá trình như ở tốc độ cao dây chuyền lắp ráp tự động.
• Với giao diện GP-IB cài đặt. Không Cáp bao gồm.

Thông số chi tiết

• AC Milliohm Hi-Tester / Battery Tester với GP-IB
• thử nghiệm tốc độ cao cho các dây chuyền sản xuất pin nhỏ cho các thiết bị truyền thông di động và cầm tay
• Đo kháng nội bộ và điện áp pin
• Để kiểm soát quá trình như ở tốc độ cao dây chuyền lắp ráp tự động.
• Với giao diện GP-IB cài đặt. Không Cáp bao gồm.

  ---

  ■ Thông số kỹ thuật cơ bản (độ chính xác được đảm bảo trong 1 năm, độ chính xác sau điều chỉnh được đảm bảo trong 1 năm)

  Tối đa điện áp đo áp dụng	± 22 V DC  ± 70 V DC điện áp danh định cao nhất trên mặt đất
  Dải đo trở kháng	300 mΩ (hiển thị tối đa 310.00 mΩ, độ phân giải 10 μΩ) đến 3 Ω (hiển thị tối đa 3.1000 Ω, độ phân giải 100 μΩ), 2 dải  Độ chính xác ± 0.5% rdg. ± 5 dgt. (Thêm ± 3 dgt cho EX.FAST, hoặc ± 2 dgt cho FAST và MEDIUM)  Kiểm tra tần số nguồn: 1 kHz ± 0.2 Hz, dòng thử: 10 mA (300 mΩ range), 1 mA (3 Ω range)  Mở -mạch điện áp: đỉnh 7 V
  Dải đo điện áp	DC 20 V, độ phân giải 0.1 mV, Độ chính xác: ± 0.01% rdg. ± 3 dgt. (Thêm ± 3 dgt cho EX.FAST, hoặc ± 2 dgt cho FAST và MEDIUM)
  Trưng bày	31000 đầy đủ chữ số (kháng), 199999 đầy đủ chữ số (điện áp), LED
  Tốc độ lấy mẫu	Bốn bước, 4 ms (Extra-FAST), 12 ms (FAST), 35 ms (Trung bình), 150 ms (Chậm)  (Loại, thời gian lấy mẫu phụ thuộc vào cài đặt tần số và chức năng cung cấp.)
  Thời gian đo	Thời gian đáp ứng + tỷ lệ lấy mẫu, xấp xỉ 3 ms cho phép đo  (thời gian đáp ứng phụ thuộc vào giá trị tham khảo và đối tượng đo.)
  Chức năng so sánh	Kết quả đánh  giá  logic : Hi / In / Lo (điện trở và điện áp được đánh giá độc lập) Thiết lập: Giới hạn trên và dưới, Độ lệch (%) từ giá trị tham chiếu Kết quả ANDed logic: PASS / FAIL, tính toán các kết quả hợp lý AND và điện trở.  Hiển thị kết quả, beeper, hoặc đầu ra I / O bên ngoài, Bộ thu mở (35 V, tối đa 50 mA DC)
  Giao diện	I / O bên ngoài, RS-232C, Máy in (RS-232C), GP-IB (chỉ các kiểu hậu tố -01)
  Cung cấp năng lượng	100 đến 240 V AC, 50/60 Hz, tối đa 30 VA
  Kích thước và khối lượng	215 mm (8,46 inch) W × 80 mm (3,15 inch) H × 295 mm (11,61 inch) D, 2,4 kg (84,7 oz)
  Phụ kiện	Hướng dẫn sử dụng × 1, Dây nguồn điện × 1
