Trong thi công hệ thống cơ điện (M&E) cho các tòa nhà cao tầng, hệ thống tiếp địa (nối đất) đóng vai trò như "lá chắn sinh mệnh" bảo vệ cả con người và thiết bị trước sấm sét và sự cố rò điện. Tuy nhiên, thực tế cho thấy rất nhiều công trình gặp khó khăn trong khâu nghiệm thu, hoặc tệ hơn là xảy ra sự cố cháy nổ thiết bị đắt tiền dù đã có cọc tiếp địa.
Nguyên nhân sâu xa thường nằm ở bước kiểm tra: Sử dụng sai thiết bị đo hoặc sai phương pháp đo.
Sai lầm 1: Cố chấp dùng phương pháp "đóng cọc" ở địa hình đô thị bê tông hóa
Đây là sai lầm phổ biến nhất và gây đau đầu nhất cho kỹ sư hiện trường.
Vấn đề thực tế
Phương pháp đo truyền thống (phương pháp 3 cực - 3 Pole Method) yêu cầu phải đóng 2 cọc phụ xuống đất mềm, cách cọc chính từ 5-10 mét. Tuy nhiên, các tòa nhà cao tầng thường nằm giữa trung tâm thành phố, bao quanh là bê tông, đường nhựa hoặc tầng hầm kiên cố. Việc tìm được bãi đất mềm để đóng cọc là bất khả thi.
Nhiều kỹ sư cố gắng "chế" bằng cách đặt cọc lên sàn bê tông và dội nước muối, hoặc khoan xuyên nền. Điều này dẫn đến kết quả đo thiếu chính xác, điện trở tiếp xúc cao gây sai lệch hoàn toàn thông số nghiệm thu.
Giải pháp kỹ thuật từ Hioki
Đối với các công trình đã hoàn thiện, hệ thống tiếp địa đa điểm (Multi-grounded systems), giải pháp tối ưu là sử dụng Ampe kìm đo điện trở đất.

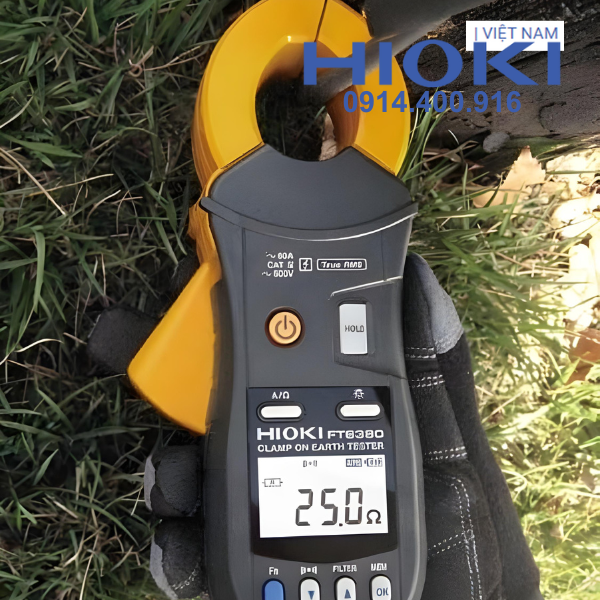

Tại Hioki Việt Nam, dòng sản phẩm Hioki FT6380-50 là "vũ khí" đắc lực cho tình huống này.
- Nguyên lý: Đo vòng lặp (Loop Impedance) bằng cách kẹp trực tiếp vào dây dây tiếp địa.
- Ưu điểm: Không cần đóng cọc phụ, không cần ngắt hệ thống điện, không cần khoan phá bê tông.
- Lợi ích: Tiết kiệm hàng giờ đồng hồ thi công và đảm bảo tính thẩm mỹ cho tòa nhà.
- Lời khuyên: Nếu bạn làm việc ở giai đoạn hoàn thiện hoặc bảo trì tòa nhà, đừng mua máy đo dạng đóng cọc đơn thuần. Hãy đầu tư Ampe kìm đo đất FT6380-50.
Sai lầm 2: Coi thường tiêu chuẩn IP (Chống bụi/nước) trên công trường
Môi trường xây dựng là "khắc tinh" của thiết bị điện tử.
Vấn đề thực tế
Nhiều đơn vị thu mua vì tiết kiệm chi phí đã chọn các loại máy đo điện trở đất vỏ nhựa rẻ tiền, khe hở lớn. Tại công trường cao tầng, điều kiện làm việc vô cùng khắc nghiệt: bụi xi măng mù mịt, bùn đất từ xe tải, những cơn mưa rào bất chợt hoặc nước đọng dưới hầm kỹ thuật.
Chỉ cần một chút hơi ẩm hoặc bụi dẫn điện xâm nhập vào mạch in (PCB), máy sẽ báo sai số hoặc "chết" màn hình ngay lập tức. Sai số này rất nguy hiểm vì nó diễn ra âm thầm, khiến kỹ sư tin vào kết quả đo sai lệch.

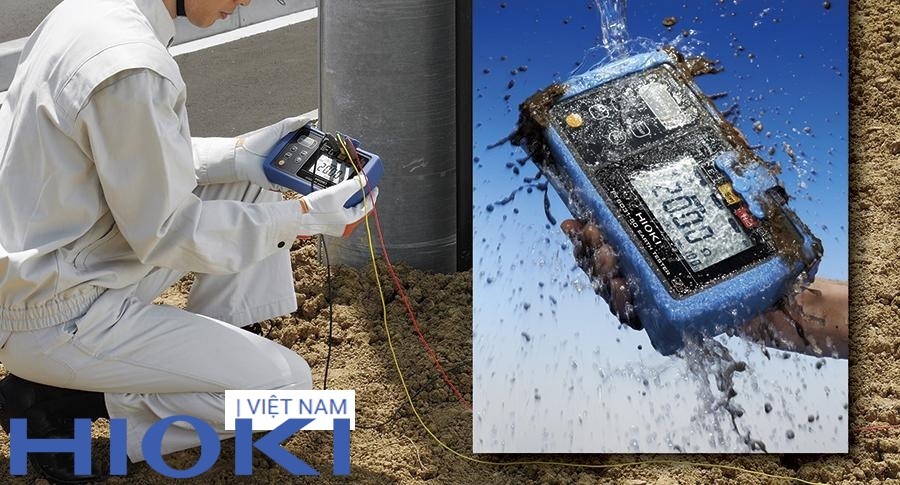

Giải pháp từ Hioki FT6031-50

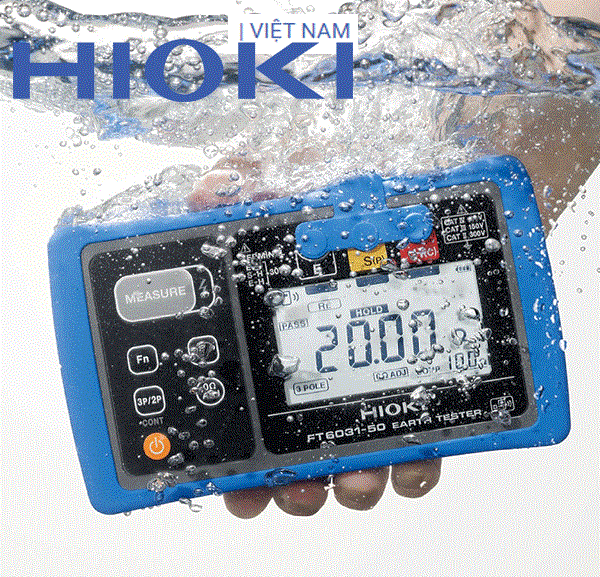

Dòng máy đo điện trở đất Hioki FT6031-50 được thiết kế chuẩn để sinh tồn ở công trường:
- Chuẩn IP67: Đây là chỉ số vàng, nghĩa là máy có khả năng chống bụi tuyệt đối và chịu được việc ngâm dưới nước ở độ sâu 1m trong 30 phút. Bạn hoàn toàn có thể rửa máy dưới vòi nước sau khi lội bùn đo đạc.
- Drop-proof: Thiết kế vỏ bọc cao su chịu lực, an toàn khi rơi từ độ cao 1m xuống sàn bê tông – tình huống thường xuyên xảy ra khi kỹ sư leo giáo hoặc thang.
Sai lầm 3: Bỏ qua dải đo và độ phân giải khi đo điện trở thấp
Không phải máy đo nào cũng "bắt" được những giá trị điện trở siêu nhỏ.
Vấn đề thực tế
Các tòa nhà cao tầng hiện đại tích hợp nhiều hệ thống nhạy cảm: Server, thiết bị y tế, thang máy tốc độ cao. Tiêu chuẩn TCVN hay IEC thường yêu cầu điện trở tiếp địa rất thấp (thường < 4Ω hoặc thậm chí < 1Ω cho phòng máy chủ).
Các máy đo đời cũ hoặc giá rẻ thường có dải đo rộng nhưng độ phân giải ở dải thấp lại kém. Ví dụ: Máy chỉ hiển thị 1Ω, 2Ω mà không thể hiển thị 1.25Ω. Sự chênh lệch nhỏ này quyết định việc hệ thống có đạt chuẩn nghiệm thu hay không.
Sự chính xác của Hioki
Các thiết bị trên website của Hioki Việt Nam như FT6031-50 cung cấp dải đo rộng từ 0 đến 2000Ω.
- Đặc biệt, ở dải thấp (0 - 20Ω), máy có độ chính xác cực cao, hiển thị chi tiết số thập phân.
- Chức năng Zero Adjustment (Điều chỉnh 0) giúp loại bỏ điện trở của dây dẫn đo, đảm bảo con số hiển thị trên màn hình là điện trở thực tế của hệ thống tiếp địa, không bị cộng dồn sai số dây dẫn.
Sai lầm 4: Mua thiết bị "mù" công nghệ (Không có lưu trữ & báo cáo)
Trong kỷ nguyên 4.0, việc ghi chép tay là một sự lãng phí tài nguyên và rủi ro.
Vấn đề thực tế
Quy trình cũ: Kỹ sư đo -> Đọc số -> Ghi vào sổ tay -> Về văn phòng gõ lại vào Excel -> In biên bản.
Quy trình này tồn tại 3 rủi ro: Ghi nhầm số, mất sổ, và tốn quá nhiều thời gian. Chủ đầu tư nước ngoài hoặc các dự án cao cấp ngày nay yêu cầu minh bạch dữ liệu thô (raw data) để tránh việc nhà thầu "xào nấu" số liệu.
Giải pháp Hioki Genect Cross
Cả hai dòng máy chủ lực là FT6031-50 và FT6380-50 (khi gắn Wireless Adapter Z3210) đều hỗ trợ kết nối Bluetooth với điện thoại thông minh qua ứng dụng Genect Cross.
- Chụp ảnh hiện trường: Bạn chụp ảnh điểm đo, ứng dụng sẽ tự động chèn kết quả đo lên bức ảnh đó.
- Vẽ biểu đồ: Theo dõi biến thiên điện trở theo thời gian thực.
- Xuất báo cáo PDF: Tạo biên bản nghiệm thu ngay tại chỗ và gửi Zalo/Email cho chỉ huy trưởng chỉ trong 1 phút.
Đây là tính năng giúp nhà thầu nâng cao uy tín chuyên nghiệp trong mắt chủ đầu tư.
Sai lầm 5: Chọn sai cấp độ an toàn điện (Measurement Category)
An toàn tính mạng là yếu tố không được phép mặc cả.
Vấn đề thực tế
Hệ thống tiếp địa của tòa nhà cao tầng liên kết trực tiếp với trạm biến áp hoặc tủ điện tổng. Khi có sự cố sét đánh hoặc quá áp đột ngột, điện áp tại điểm đo có thể tăng vọt lên hàng nghìn vôn. Nếu sử dụng máy đo chuẩn CAT II (dành cho thiết bị dân dụng), máy có thể phát nổ trên tay người đo.
Tiêu chuẩn an toàn Hioki
Các thiết bị đo chuyên dụng được phân phối tại Hioki Việt Nam đều tuân thủ nghiêm ngặt chuẩn an toàn quốc tế:
- Đạt chuẩn CAT IV 100V và CAT III 150V/300V.
- Điều này đảm bảo máy có khả năng chịu đựng các xung điện áp cao, bảo vệ an toàn tuyệt đối cho kỹ sư vận hành.
Đầu tư thông minh - An tâm tuyệt đối
Việc lựa chọn thiết bị đo điện trở đất cho công trình cao tầng không chỉ là câu chuyện về giá cả, mà là câu chuyện về Sự chính xác, Độ bền và An toàn. Một thiết bị rẻ tiền có thể tiết kiệm cho bạn vài triệu đồng ban đầu, nhưng có thể khiến bạn mất hàng tỷ đồng nếu hệ thống bị từ chối nghiệm thu, hoặc tệ hơn là xảy ra tai nạn lao động.
Tại sao bạn nên mua hàng tại Hioki Việt Nam?
Là đơn vị phân phối uy tín các thiết bị đo lường như thiệt bị đo điện trở đất, ampe kìm đo điện và nhiều thiết bị kiểm tra chất lượng điện khác,… ở Hioki tại Việt Nam, chúng tôi cam kết:
- Sản phẩm chính hãng 100%: Đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) – Yêu cầu bắt buộc cho hồ sơ thầu.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi am hiểu tường tận về các phương pháp đo 3 cực, 4 cực, đo kìm và sẵn sàng hướng dẫn bạn sử dụng máy trực tiếp.
- Bảo hành chính hãng: Quy trình bảo hành và sửa chữa theo tiêu chuẩn toàn cầu của Hioki Nhật Bản.

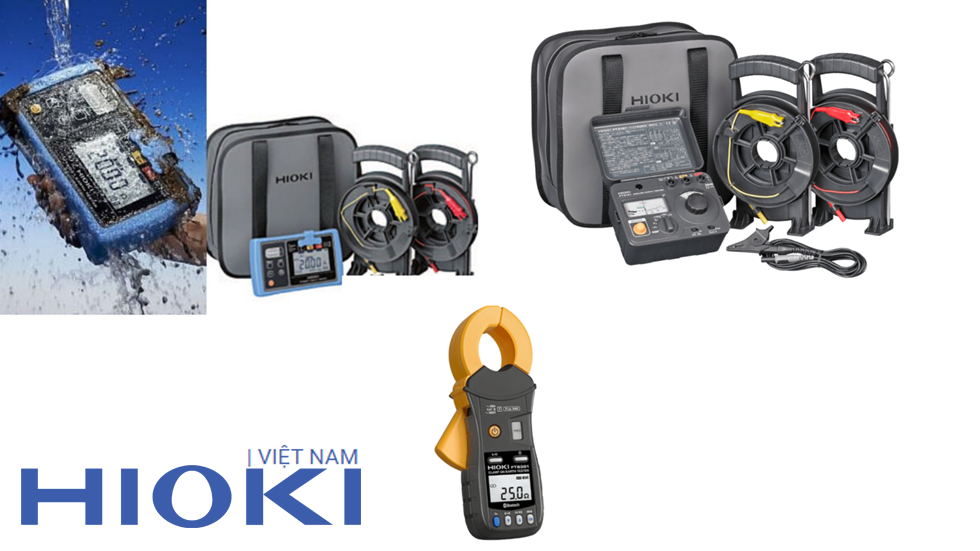

- Sản phẩm đề xuất cho dự án của bạn:
- Cho giai đoạn thi công nền móng: Thiết bị đo điện trở đất Hioki FT6031-50 (Chống nước IP67, Đo 3 cực/2 cực).
- Cho giai đoạn hoàn thiện & bảo trì: Ampe kìm đo điện trở đất Hioki FT6380-50 (Có Bluetooth, Đo không cần cọc).
- Đừng để những sai lầm kỹ thuật cản trở tiến độ công trình của bạn. Hãy liên hệ ngay với Hioki Việt Nam để được tư vấn giải pháp đo lường tối ưu nhất!
Câu hỏi thường gặp (FAQ) khi chọn máy đo điện trở đất
1. Máy đo điện trở đất Hioki FT6031-50 có đo được cho hệ thống chống sét không?
Có. FT6031-50 đo tốt cho cả hệ thống tiếp địa an toàn điện và tiếp địa chống sét. Với dải đo rộng và khả năng thay đổi tần số đo để tránh nhiễu sóng hài, máy đảm bảo kết quả chính xác theo tiêu chuẩn TCVN 9385:2012.
2. Tôi có cần mua thêm dây đo khi mua máy không?
Không. Bộ sản phẩm chuẩn của Hioki FT6031-50 tại Hioki Việt Nam đã bao gồm trọn bộ: Máy chính, 2 cọc phụ, và bộ cuộn dây đo (vàng 10m, đỏ 20m, đen 4m) với cơ chế thu dây thông minh chống rối.
3. Làm thế nào để phân biệt máy chính hãng và máy trôi nổi?
Máy chính hãng từ Hioki Việt Nam luôn đi kèm tem bảo hành, số Serial trùng khớp trên thân máy và vỏ hộp, cùng tài liệu hướng dẫn sử dụng chi tiết. Đặc biệt, khi mua tại Hioki Việt Nam, bạn sẽ được hỗ trợ xuất hóa đơn VAT và các chứng từ nhập khẩu hợp lệ.
4. Dây đo đi kèm máy dài 20m, nếu tôi cần đo xa hơn thì sao?
Hioki cung cấp tùy chọn mua thêm bộ dây đo dài tới 50m (L9843-51 và L9843-52) để phục vụ cho các mặt bằng rộng lớn hoặc địa hình phức tạp.
Đừng để những quyết định sai lầm về thiết bị làm chậm bước tiến của dự án hay ảnh hưởng đến thương hiệu mà bạn đã dày công xây dựng. Hãy liên hệ ngay với đội ngũ tư vấn của Hioki Việt Nam thông qua website hoặc hotline 0914.400.916 để được cung cấp những giải pháp đo điện trở đất tối ưu nhất với ngân sách và nhu cầu thực tế. Ngoài ra chúng tôi còn cung cấp đa dạng các thiết bị phân tích chất lượng điện và kiểm tra an toàn điện khác phục vụ mọi nhu cầu của bạn. Chúng tôi luôn sẵn sàng đồng hành, mang đến cho bạn những "vũ khí" sắc bén nhất để chinh phục mọi công trình với sự chính xác và hiệu quả cao nhất.
