Trong môi trường điện công nghiệp, việc đo dòng điện (Amps) là cần thiết để chẩn đoán lỗi, cân bằng tải, và kiểm tra hiệu suất của động cơ, máy biến áp. Tuy nhiên, việc đo dòng điện bằng đồng hồ vạn năng (DMM) đòi hỏi phải ngắt mạch (Break the circuit) và nối dây đo vào mạch theo kiểu nối tiếp. Đây là một quy trình tốn thời gian, tiềm ẩn nguy hiểm về Arc Flash, và không thể thực hiện được với các hệ thống đang hoạt động.


1. Ampe Kìm: Vượt qua Giới hạn của Phép đo Nối tiếp Truyền thống

Ampe kìm (Clamp Meter) giải quyết triệt để vấn đề này. Nó cho phép kỹ thuật viên đo dòng điện mà không cần tiếp xúc vật lý với mạch điện và không cần ngắt nguồn. Ampe kìm hiện đại đã tiến xa hơn Ampe kìm AC truyền thống, tích hợp khả năng đo cả dòng điện xoay chiều (AC) và dòng điện một chiều (DC), trở thành công cụ không thể thiếu cho các hệ thống năng lượng mặt trời, viễn thông, và xe điện.

2. Công nghệ Cốt lõi cho Đo Lường An Toàn

Khả năng đo dòng điện không tiếp xúc của Ampe kìm dựa trên hai nguyên lý vật lý khác nhau cho dòng AC và DC.

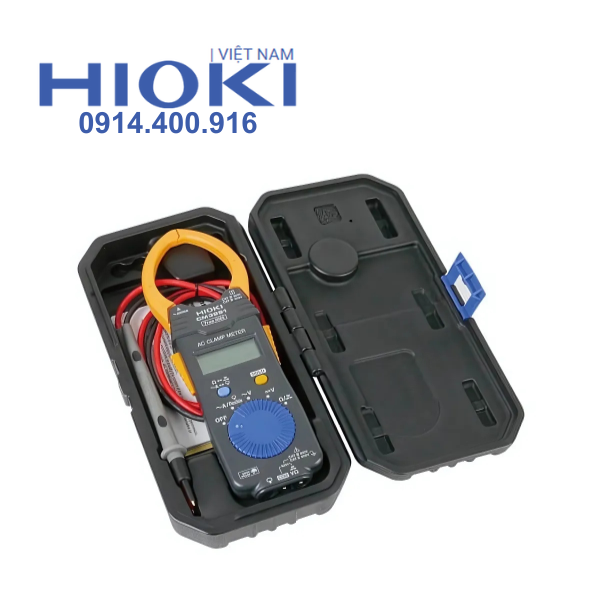

2.1. Đo Dòng điện Xoay chiều (AC): Nguyên lý Cảm ứng Biến áp (Current Transformer)
  • Cách thức Hoạt động: Ampe kìm AC hoạt động giống như một Máy biến áp Dòng điện (Current Transformer). Hàm kẹp tạo thành lõi sắt từ (Core) xung quanh dây dẫn mang dòng AC. Dòng điện AC đi qua dây dẫn tạo ra một từ trường biến thiên trong lõi.
  • Đo lường: Từ trường biến thiên này cảm ứng một dòng điện nhỏ trong cuộn dây thứ cấp bên trong hàm kẹp. Thiết bị đo lường dòng điện cảm ứng này và nhân với một hệ số (tỷ lệ cuộn dây) để hiển thị dòng điện AC chính xác.
  • Lợi ích An toàn: Vì không có tiếp xúc điện, phương pháp này loại bỏ hoàn toàn nguy cơ giật điện và hồ quang điện khi đo dòng cao.

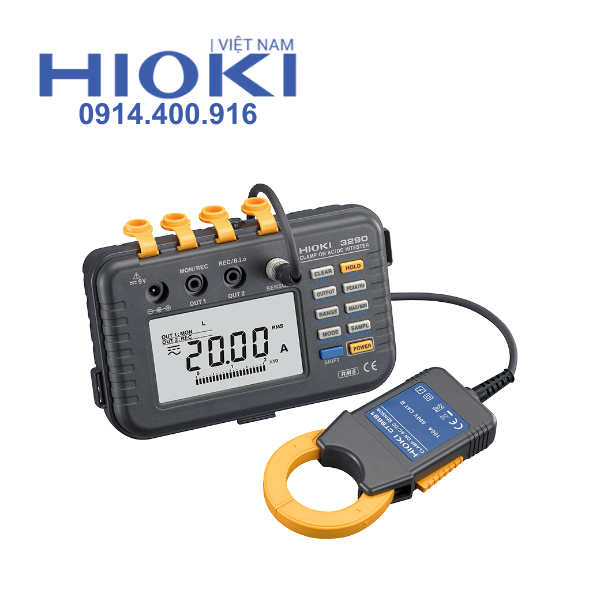

2.2. Đo Dòng điện Một chiều (DC): Nguyên lý Hiệu ứng Hall (Hall Effect)
  • Thách thức Dòng DC: Dòng điện DC tạo ra một từ trường tĩnh, không thay đổi theo thời gian, do đó, nó không thể cảm ứng dòng điện trong cuộn dây (như nguyên lý AC).
  • Giải pháp Hiệu ứng Hall: Ampe kìm AC/DC sử dụng một Cảm biến Hiệu ứng Hall đặt trong khe hở không khí của lõi kẹp. Cảm biến này tạo ra một điện áp tỉ lệ thuận với cường độ của từ trường tĩnh.
  • Ứng dụng Thực tế: Công nghệ Hall Effect cho phép kỹ thuật viên đo dòng điện DC trong ắc quy ô tô, hệ thống sạc EV, hoặc tấm pin mặt trời, nơi AC truyền thống không hoạt động.

3. Chẩn đoán Độ phức tạp: True-RMS trong Môi trường Tải Biến tần

Như đã đề cập trong các bài trước, dòng điện hiện đại không còn là sóng sin lý tưởng.
3.1. Phép đo True-RMS cho Dòng điện bị Méo dạng
  • Vấn đề Sóng hài (Harmonics): Các tải phi tuyến như bộ biến tần (VFD), bộ nguồn chuyển mạch (SMPS) tạo ra các sóng hài dòng điện (non-sinusoidal currents).
  • Đo True-RMS: Để có được giá trị dòng điện phản ánh chính xác tổng năng lượng nhiệt và nguy cơ quá tải của dây dẫn, Ampe kìm phải có khả năng đo True-RMS (Giá trị Hiệu dụng Thực). Điều này yêu cầu Ampe kìm phải có băng thông rộng và mạch điện tử phức tạp để tính toán chính xác tổng hiệu ứng của tần số cơ bản và tất cả các sóng hài có liên quan.
3.2. Đo Lường Dòng điện Biến tần (VFD)
  • Thách thức VFD: Biến tần tạo ra các tín hiệu PWM (Pulse Width Modulation) với tần số mang rất cao.
  • Sự cố Đo lường: Nếu Ampe kìm không được thiết kế cho VFD, nó sẽ cố gắng đo các thành phần PWM tần số cao, dẫn đến kết quả dòng điện không chính xác và không có ý nghĩa.
  • Bộ lọc Thông thấp (LPF): Ampe kìm chuyên nghiệp tích hợp Bộ lọc Thông thấp (Low-Pass Filter). LPF loại bỏ các thành phần tần số cao không mong muốn của PWM, cho phép Ampe kìm đọc chính xác dòng điện cơ bản (tần số 50/60 Hz) mà động cơ thực sự đang sử dụng.

4. Ampe Kìm Đo Dòng Rò (Leakage Clamp): Đánh giá Sức khỏe Cách điện

Một ứng dụng chuyên biệt của Ampe kìm là đo dòng rò rỉ cực nhỏ.
4.1. Dòng rò rỉ và Nguy cơ An toàn
  • Dòng rò rỉ (Leakage Current): Là dòng điện nhỏ (thường chỉ vài mA hoặc μA) chạy qua lớp cách điện hoặc qua đường tiếp đất bảo vệ. Nó là dấu hiệu của lỗi cách điện, độ ẩm hoặc hoạt động của các bộ lọc EMI.
  • Nguy cơ: Dòng rò rỉ cao có thể gây giật điện, kích hoạt ngắt mạch cầu dao chống dòng rò (RCD/GFCI) không mong muốn, và cảnh báo về sự suy giảm sức khỏe cách điện.
4.2. Độ nhạy Cao và Khả năng Chống nhiễu
  • Yêu cầu Kỹ thuật: Ampe kìm đo dòng rò phải có độ nhạy cực cao (uA hoặc mA) và hàm kẹp có tấm chắn từ tính để loại bỏ ảnh hưởng của các từ trường ngoài.
  • Ứng dụng: Đo tổng dòng rò rỉ chạy qua dây tiếp đất chính để xác minh tính toàn vẹn của hệ thống tiếp đất và cách điện của thiết bị.

5. Thách thức Vận hành và Thiết kế Công thái học

Ampe kìm phải hoạt động trong điều kiện khó khăn, đòi hỏi thiết kế thông minh.
5.1. Kích thước Hàm kẹp và Công thái học

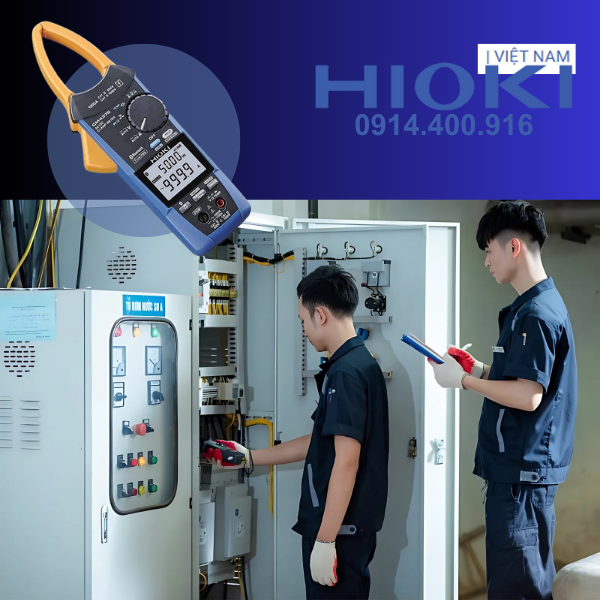

  • Mục tiêu: Hàm kẹp phải đủ lớn để kẹp quanh các dây dẫn điện công nghiệp có đường kính lớn (Busbars, cáp lớn), nhưng đồng thời phải đủ nhỏ để luồn lách vào các tủ điện chật hẹp.
  • Thiết kế Giọt nước (Tear Drop Design): Nhiều mẫu sử dụng hình dạng giọt nước để dễ dàng kẹp vào các dây dẫn nằm sát nhau.
5.2. Chức năng Zero và Độ trôi Dòng DC
  • Thách thức Dòng DC: Cảm biến Hall Effect rất nhạy cảm với từ trường Trái đất và từ trường xung quanh. Điều này có thể gây ra hiện tượng "độ trôi" (Drift) của giá trị Zero.
  • Chức năng Zero Tự động: Ampe kìm AC/DC có nút Zero (hoặc Relative) cho phép người dùng đặt lại điểm tham chiếu Zero khi không có dòng điện, đảm bảo rằng phép đo DC là chính xác nhất.
Ampe kìm đã trở thành công cụ đo lường dòng điện không thể thay thế, giải quyết thách thức cốt lõi là đo dòng điện cao một cách an toàn và không cần ngắt mạch.
Sức mạnh của nó nằm ở việc tích hợp song song nguyên lý cảm ứng AC và cảm biến Hall Effect cho DC, cùng với các tính năng chẩn đoán như True-RMS và Bộ lọc Thông thấp (LPF). Ampe kìm không chỉ là công cụ an toàn mà còn là thiết bị chẩn đoán hiệu quả cho các hệ thống điện AC/DC phức tạp trong kỷ nguyên công nghệ hiện đại.
