Ampe kìm chuyên dụng cho đo dòng rò - Bảo vệ con người và tài sản

Trong khi ampe kìm thông thường được dùng để đo dòng điện làm việc, thì Ampe kìm dòng rò (Leakage Clamp Meter) lại được thiết kế cho một nhiệm vụ quan trọng hơn: phát hiện dòng điện không mong muốn, dòng điện rò rỉ ra khỏi mạch chính. Dòng rò, dù chỉ ở mức miliampe (mA) hoặc microampe (μA), có thể gây ra nhiều hậu quả nghiêm trọng: kích hoạt sai thiết bị bảo vệ (như RCD/RCCB), gây ra nhiễu điện từ, và nguy hiểm nhất là tiềm ẩn nguy cơ giật điện chết người. Vì vậy, ampe kìm dòng rò là một công cụ an toàn bắt buộc, đặc biệt trong các hệ thống điện nhạy cảm và các cơ sở công nghiệp. Bài viết này sẽ phân tích nguyên lý hoạt động, sự khác biệt so với ampe kìm thông thường, và ứng dụng chuyên sâu của nó.

Ampe kìm chuyên dụng cho đo dòng rò - Bảo vệ con người và tài sản

1. Dòng rò và sự khác biệt với dòng tải

Dòng rò (Leakage Current) là dòng điện chạy qua các đường dẫn không mong muốn (ví dụ: vỏ thiết bị, đất) do lớp cách điện bị hỏng hoặc điện dung ký sinh. Dòng rò là một chỉ báo trực tiếp về mức độ an toàn của hệ thống.

Ampe kìm chuyên dụng cho đo dòng rò - Bảo vệ con người và tài sản

Ampe kìm thông thường vs. Ampe kìm dòng rò:

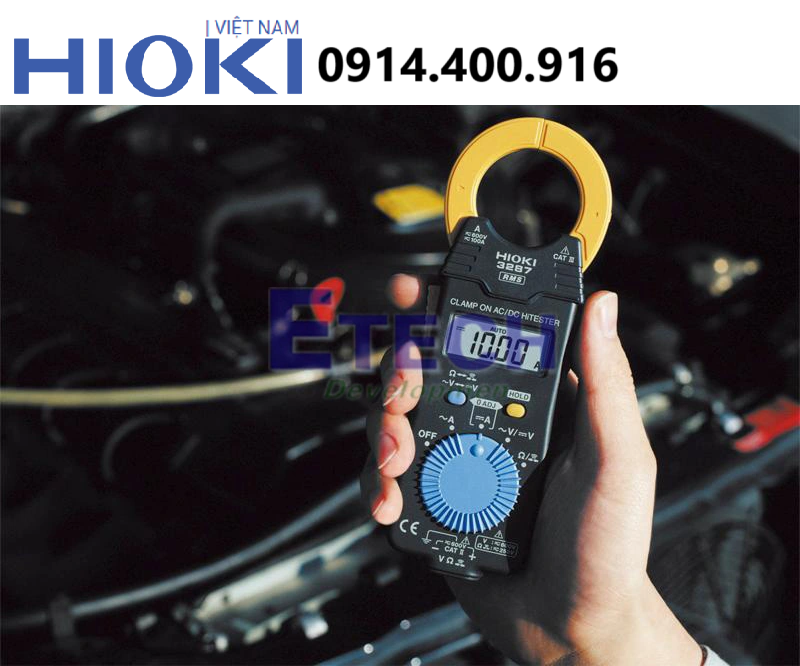

Ampe kìm thông thường: Đo dòng điện tải (Load Current), thường có dải đo từ vài chục đến hàng nghìn Ampe. Độ nhạy của chúng không đủ để đo dòng rò.

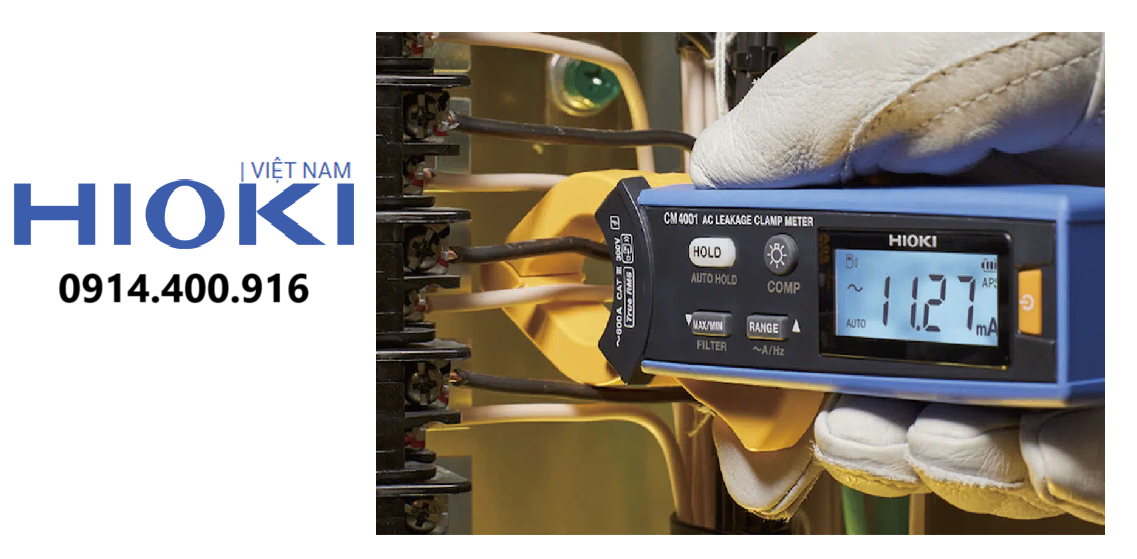

Ampe kìm dòng rò: Được thiết kế với độ nhạy cực cao, có thể đo chính xác các dòng điện chỉ từ vài μA đến vài chục mA. Vòng kìm của chúng được chế tạo đặc biệt để giảm thiểu nhiễu từ trường bên ngoài, đảm bảo chỉ đo dòng rò.

Ampe kìm chuyên dụng cho đo dòng rò - Bảo vệ con người và tài sản

2. Các tính năng kỹ thuật nâng cao của Ampe kìm dòng rò

Ampe kìm dòng rò phải đáp ứng các yêu cầu kỹ thuật khắt khe để đảm bảo độ chính xác ở dải đo thấp.

Độ nhạy cao và dải đo thấp: Đây là tiêu chí quan trọng nhất. Các thiết bị tốt thường có dải đo tối thiểu chỉ vài μA (ví dụ: dải 40 mA hoặc 400 μA).
Lọc nhiễu tần số cao: Trong môi trường công nghiệp, tần số cao do biến tần hoặc thiết bị điện tử tạo ra có thể làm sai lệch kết quả đo dòng rò. Ampe kìm dòng rò chuyên dụng có bộ lọc dải tần (Band-pass Filter) để loại bỏ các sóng hài không liên quan và chỉ tập trung vào dòng điện rò rỉ chính.
Thiết kế vòng kìm chống nhiễu: Vòng kìm được che chắn đặc biệt để tránh bị ảnh hưởng bởi từ trường của các dây dẫn lân cận.
Chức năng True RMS: Bắt buộc phải có True RMS để đo chính xác dòng rò có dạng sóng không hình sin (do phụ tải phi tuyến tính tạo ra).

Ampe kìm chuyên dụng cho đo dòng rò - Bảo vệ con người và tài sản

3. Ứng dụng thực tiễn: Bảo vệ và khắc phục sự cố

Ampe kìm dòng rò là công cụ chẩn đoán quan trọng trong nhiều tình huống:

Kiểm tra hoạt động của RCD/RCCB: Khi một RCD (Residual Current Device - Thiết bị dòng dư) hay RCCB (Residual Current Circuit Breaker) bị nhảy liên tục một cách không rõ nguyên nhân, ampe kìm dòng rò sẽ giúp xác định chính xác thiết bị hoặc mạch điện đang gây ra dòng rò, giúp thợ điện khắc phục sự cố mà không cần ngắt mạch điện.
Đánh giá tình trạng cách điện: Dòng rò là một chỉ số sớm và trực tiếp nhất về sự xuống cấp của lớp cách điện trong cáp, động cơ và thiết bị.
Phòng ngừa nguy cơ cháy nổ: Dòng rò qua các vật liệu dễ cháy có thể tạo ra nhiệt cục bộ, tiềm ẩn nguy cơ cháy nổ.
Bảo trì dự đoán: Đo dòng rò định kỳ giúp lập biểu đồ xu hướng, cho phép kỹ sư thay thế hoặc sửa chữa các thiết bị trước khi sự cố lớn xảy ra.

Ampe kìm dòng rò là công cụ cứu mạng và bảo vệ tài sản trong mọi hệ thống điện. Bằng cách cung cấp khả năng đo lường chính xác các dòng điện nhỏ không mong muốn, thiết bị này giúp các chuyên gia điện duy trì sự an toàn, tuân thủ các quy định và đảm bảo độ tin cậy của hệ thống điện.
