Kỹ sư cần đo dòng điện trên busbar đồng 150×10mm trong tủ MCC. Anh lấy ampe kìm AC thông thường ra — nhưng hàm kìm chỉ mở được tối đa 50mm, busbar rộng gấp 3 lần. Kìm không kẹp được.
Tuần sau, anh cần đo dòng điện trên một dây cáp mềm 50mm² trong ống luồn chật hẹp — lần này kìm mềm (flexible) được mang ra. Nhưng sau khi đo, kết quả sai lệch 15% so với đồng hồ đo chuẩn. Lý do: anh không thực hiện đúng quy trình bù sai số pha của kìm mềm.
Ampe kìm cứng và ampe kìm mềm không phải là "loại tốt hơn và loại kém hơn" — chúng giải quyết hai bài toán khác nhau, và mỗi loại có những điểm cần chú ý riêng khi sử dụng.
.png)

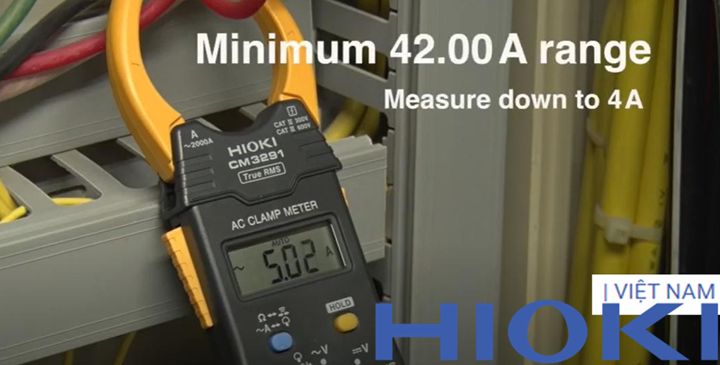

I. Ampe Kìm Cứng — Nguyên Lý và Đặc Điểm
Ampe kìm AC truyền thống (hard-jaw clamp meter) sử dụng lõi thép từ (magnetic core) hình tròn hoặc hình chữ D ôm quanh dây dẫn. Dòng điện trong dây tạo ra từ trường — lõi thép tập trung từ trường đó — cuộn dây thứ cấp trong kìm cảm ứng điện áp tỷ lệ với dòng điện. Đây là nguyên lý biến dòng (CT — Current Transformer) cơ bản.
Ưu điểm của ampe kìm cứng: Độ chính xác cao (sai số cơ bản 1–2%), hoạt động ổn định không cần hiệu chỉnh thêm, nhỏ gọn dễ mang theo, đo được dòng từ vài mA đến vài nghìn A tùy model, giá thành thấp hơn kìm mềm cùng cấp độ.
Giới hạn của ampe kìm cứng: Đường kính hàm kìm giới hạn cỡ dây/busbar đo được. Dòng Hioki CM3289 mở hàm 33mm — phù hợp cáp đến khoảng 150mm². Hioki CM4371-50 mở hàm 55mm — phù hợp cáp lớn hơn. Với busbar lớn hoặc bó cáp nhiều sợi, hàm kìm không ôm được.
Khi nào dùng ampe kìm cứng: Đo dòng điện trên cáp đơn tiết diện nhỏ đến trung bình (≤150mm²), đo dòng thường xuyên trong công việc bảo trì hàng ngày, đo tại vị trí có không gian đủ rộng để thao tác kìm, cần độ chính xác cao cho mục đích kiểm định hoặc nghiệm thu.
.png)

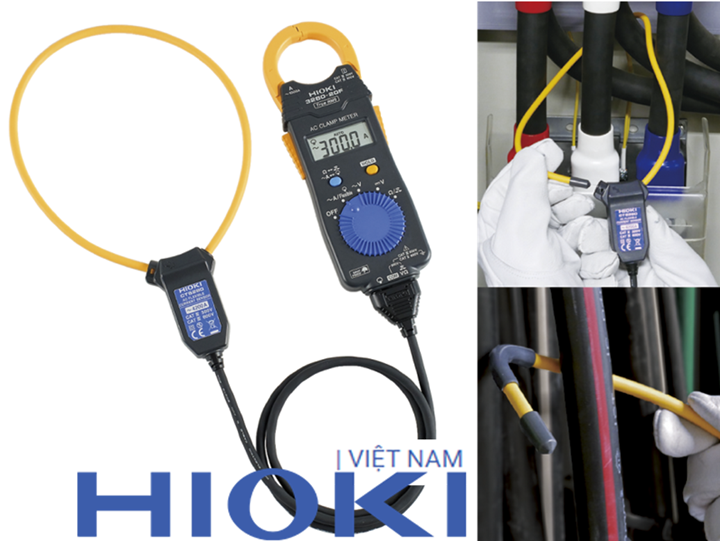

II. Ampe Kìm Mềm (Flexible / Rogowski Coil) — Nguyên Lý và Đặc Điểm
Ampe kìm mềm sử dụng cuộn dây Rogowski — một cuộn dây dẫn quấn đều trên lõi không có từ tính (air core hoặc lõi nhựa mềm). Cuộn dây được uốn thành vòng quanh dây dẫn cần đo.
Nguyên lý khác hoàn toàn với kìm cứng: thay vì đo từ thông tập trung trong lõi thép, cuộn Rogowski đo tốc độ thay đổi từ thông (di/dt). Tín hiệu đầu ra là tín hiệu vi phân của dòng điện — cần bộ tích phân điện tử để khôi phục lại dạng sóng dòng điện thực.
Ưu điểm của ampe kìm mềm: Linh hoạt tuyệt đối — cuộn dây mềm có thể luồn vào bất kỳ vị trí nào, ôm quanh busbar bất kỳ kích thước, bó cáp nhiều sợi, hoặc thanh dẫn trong không gian chật hẹp. Dải đo dòng cực rộng — từ vài A đến hàng chục nghìn A trong cùng một thiết bị. Không bão hòa lõi từ ở dòng rất lớn như kìm cứng.
Giới hạn của ampe kìm mềm: Độ chính xác phụ thuộc vào cách cuộn dây được đặt — vòng Rogowski phải khép kín hoàn toàn và trải đều quanh dây dẫn. Nếu vòng không đặt đúng tâm, sai số tăng. Tín hiệu đầu ra là dạng vi phân, cần bộ tích phân — không thể dùng trực tiếp với đồng hồ vạn năng thông thường, phải dùng với máy ghi dữ liệu hoặc power analyzer hỗ trợ đầu vào Rogowski. Nhạy cảm hơn với nhiễu điện từ bên ngoài so với kìm có lõi thép che chắn.
Khi nào dùng ampe kìm mềm: Busbar lớn (trên 150mm) mà hàm kìm cứng không ôm được, bó cáp nhiều sợi song song cần đo tổng dòng, đo dòng trong không gian cực kỳ chật hẹp, đo dòng cực lớn (trên 3000A) cho trạm điện hoặc hệ thống phân phối lớn, kết hợp với power analyzer để đo công suất và năng lượng trên busbar lớn.
III. Dòng Sản Phẩm Hioki Cho Từng Nhu Cầu

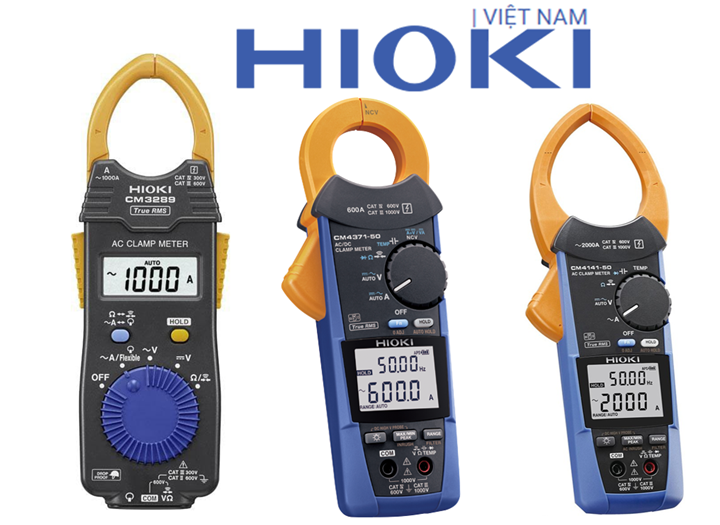

Ampe kìm cứng — đo cáp thông thường:
- Hioki CM3289: Hàm kìm 33mm, dải đo 0.1–600A AC, True RMS. Model phổ biến nhất cho bảo trì điện công nghiệp hàng ngày.
- Hioki CM4371-50: Hàm kìm 55mm, đo AC/DC 0–600A, Hall Effect sensor. Dùng cho hệ thống điện mặt trời, xe điện, UPS.
- Hioki CM4141-50: Hàm kìm 55mm, kết nối Bluetooth, ghi dữ liệu vào smartphone. Dùng cho kiểm toán năng lượng và giám sát từ xa.
Ampe kìm mềm / Current Probe — đo busbar và cáp lớn:

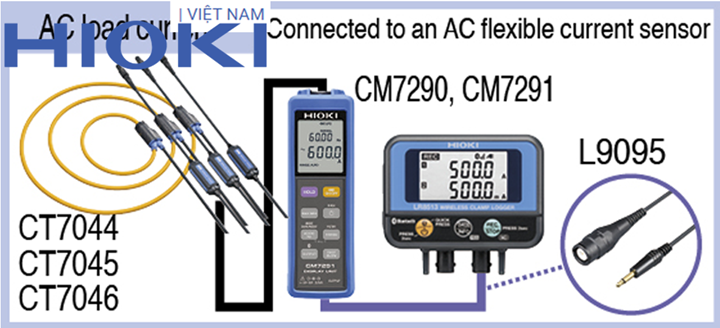

- Hioki CT7044 / CT7045 / CT7046: Cuộn Rogowski mềm, chu vi đo 130mm / 260mm / 450mm — phù hợp busbar từ nhỏ đến rất lớn. Dải đo 5–5000A AC. Kết nối với power analyzer PW3360 hoặc PW3198 để đo công suất và điện năng trên busbar tổng.
Flexible AC/DC Current Sensor Hioki:

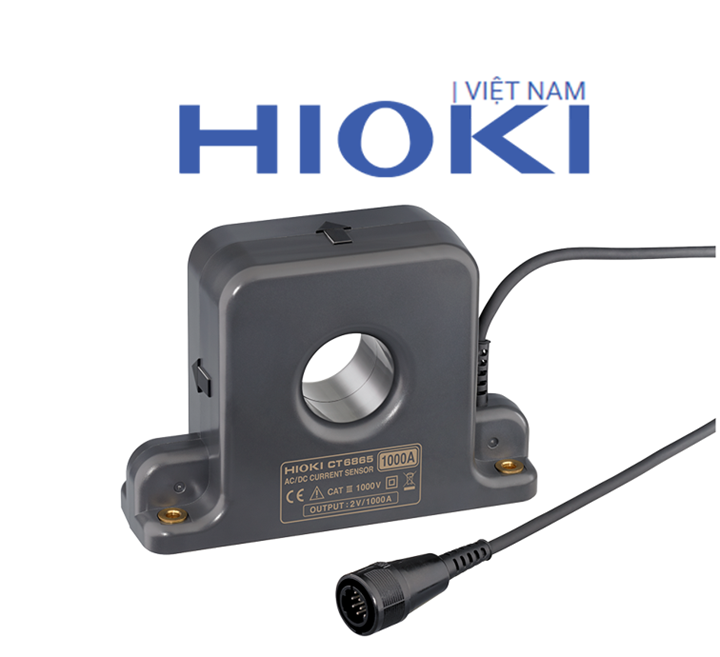

- Hioki CT6865 / CT6866: Đầu đo dòng mềm AC/DC linh hoạt, dùng kết hợp với memory HiLogger LR8431 để ghi liên tục dòng điện trên nhiều điểm đo cùng lúc trong hệ thống phức tạp.
Mua hang tại HIOKI VIỆT NAM
Không có loại ampe kìm nào tốt hơn tuyệt đối — chỉ có đúng và sai công cụ cho từng tình huống. Tủ công cụ của kỹ sư điện chuyên nghiệp nên có cả hai: ampe kìm cứng AC cho công việc hàng ngày và đầu đo dòng mềm cho các ứng dụng busbar lớn và không gian chật hẹp.
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trợ miến phí nhé!
