Dòng rò (Leakage Current), hay còn gọi là dòng điện không cân bằng (Residual Current), là lượng dòng điện chạy từ các dây dẫn mang điện đến đất hoặc vỏ thiết bị thông qua các đường dẫn không mong muốn, thường là qua lớp cách điện bị suy giảm hoặc các bộ lọc nhiễu. Trong khi dòng điện hoạt động bình thường nằm trong dải A (Ampere), dòng rò thường chỉ nằm trong dải mA (milliampere) hoặc thậm chí μA (microampere).

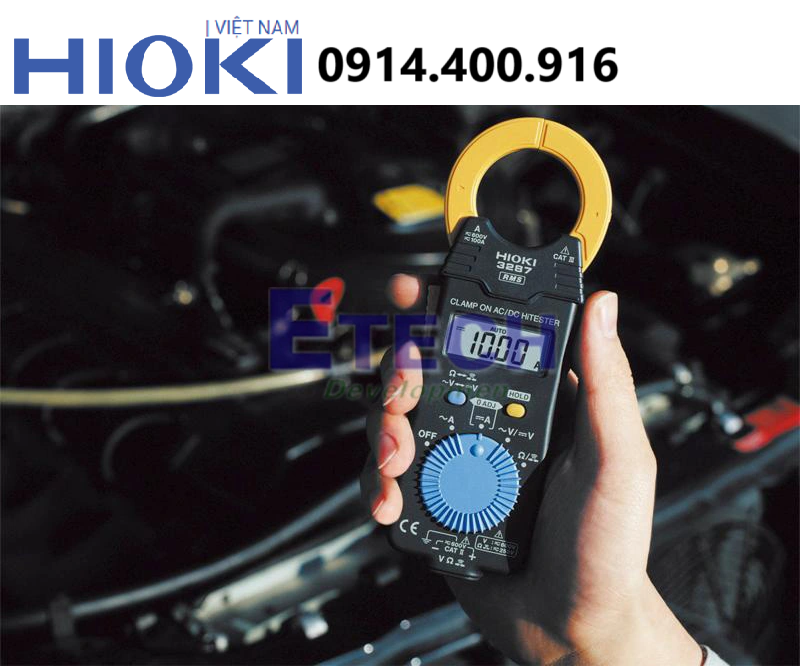

Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy
Ampe kìm dòng rò (Leakage Clamp Meter) là một công cụ chẩn đoán được thiết kế riêng cho việc đo lường dòng điện cực kỳ nhỏ này. Sự cần thiết của nó phát sinh từ hai yếu tố cốt lõi: an toàn điện (dòng rò gây điện giật) và chất lượng điện (dòng rò gây nhiễu điện từ - EMI). Công nghệ cốt lõi của ampe kìm dòng rò là việc tinh chỉnh khả năng cảm biến từ thông để vượt qua các giới hạn của ampe kìm True-RMS thông thường.

Thách thức Vật lý: Tinh Chỉnh Cảm Biến và Loại Bỏ Từ Thông Lớn

Nguyên lý đo lường của ampe kìm dòng rò dựa trên định luật Ampere, nhưng đối mặt với thách thức kỹ thuật cực kỳ phức tạp: làm thế nào để đo một dòng điện mA khi nó được bao quanh bởi một trường từ thông khổng lồ từ dòng điện tải A?
Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy
Thiết Kế Lõi Từ Tối Ưu
  • Vấn đề Bão Hòa Từ: Lõi từ (Magnetic Core) của ampe kìm dòng rò phải có tính năng từ tính đặc biệt. Nếu lõi bị bão hòa (saturated) bởi trường từ thông lớn của dòng điện tải, nó sẽ không thể cảm ứng được trường từ thông cực nhỏ của dòng rò.
  • Vật liệu Permeability Cao: Ampe kìm dòng rò sử dụng các vật liệu lõi từ có độ từ thẩm (Permeability) rất cao (ví dụ: hợp kim Permalloy hoặc Ferrite đặc biệt). Vật liệu này cho phép lõi tập trung và khuếch đại các tín hiệu từ thông rất yếu của dòng rò, đồng thời xử lý hiệu quả trường từ thông lớn của dòng tải mà không bị bão hòa.
Kỹ Thuật Che Chắn (Shielding) và Giảm Ảnh Hưởng Bên Ngoài
  • Ảnh hưởng Từ trường Bên ngoài: Độ nhạy cao của ampe kìm dòng rò khiến nó dễ bị ảnh hưởng bởi các trường từ trường lạc (Stray Magnetic Fields) từ các dây dẫn lân cận hoặc động cơ.
  • Thiết Kế Che Chắn Đôi: Thiết bị được thiết kế với lớp che chắn từ tính (Magnetic Shielding) và thường là che chắn điện từ (Electromagnetic Shielding) để đảm bảo rằng chỉ từ thông bên trong hàm kẹp mới được đo lường, cho phép phép đo dòng rò chính xác trong môi trường công nghiệp đầy nhiễu.

Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy

Thách Thức Điện Tử: Phân Tích Tần Số và Dòng Điện DC/AC

Dòng rò trong hệ thống điện tử công suất hiện đại không chỉ là dòng 50/60 Hz đơn giản mà còn chứa đựng các thành phần tần số cao (do bộ lọc EMI, VFD) và thậm chí là thành phần DC (do hệ thống quang điện - PV hoặc bộ nguồn).

Phân tích Dòng Rò Tần số Cao
  • Bản chất Dòng Rò Tụ Điện: Nhiều dòng rò (đặc biệt là dòng rò dung kháng) được tạo ra bởi các bộ lọc RFI/EMI (Radio Frequency Interference/Electromagnetic Interference) và các bộ biến tần VFD. Những dòng này chứa các thành phần tần số cao lên tới hàng chục kHz.
  • Yêu cầu Băng Thông Rộng: Ampe kìm dòng rò phải có băng thông đo lường (Measurement Bandwidth) rộng hơn nhiều so với ampe kìm thông thường để đo chính xác giá trị True-RMS của dòng rò phức tạp này. Việc bỏ qua các thành phần tần số cao có thể dẫn đến việc đánh giá thấp mức độ quá nhiệt và rủi ro điện từ.

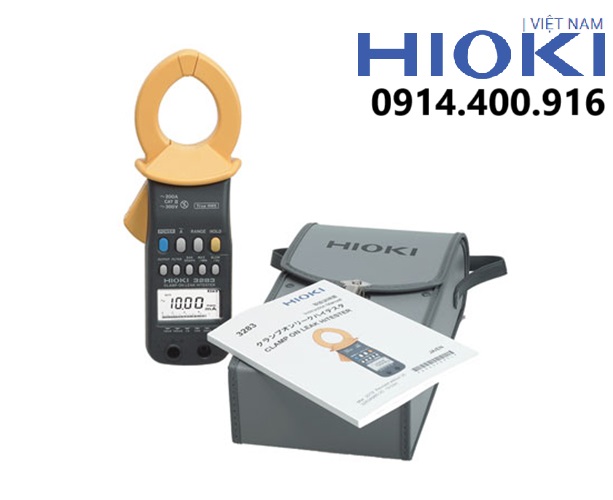

Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy
Đo Lường Dòng Rò DC (DC Leakage)
  • Yêu cầu Công nghệ Hiệu Ứng Hall: Để đo dòng rò DC (phổ biến trong hệ thống PV và pin), ampe kìm dòng rò phải tích hợp cảm biến Hiệu ứng Hall (Hall Effect Sensor) ngoài cuộn cảm ứng thông thường.
  • Thách thức Trôi Điểm 0 (Zero Drift): Cảm biến Hall rất nhạy cảm với nhiệt độ và có xu hướng trôi điểm 0 (zero offset). Ampe kìm dòng rò chuyên dụng phải có các mạch bù nhiệt độ và chức năng điều chỉnh zero tự động để duy trì độ chính xác μA trong môi trường hoạt động thực tế.

Ứng dụng Chẩn đoán: Cô Lập Nguồn Gây Lỗi Ngắt Mạch

Một trong những ứng dụng quan trọng nhất của ampe kìm dòng rò là phân biệt lỗi để giải quyết sự cố ngắt mạch ngẫu nhiên của các thiết bị bảo vệ (ví dụ: RCDs/GFCI).

Phép Đo Dòng Rò Tổng Thể và Cục Bộ

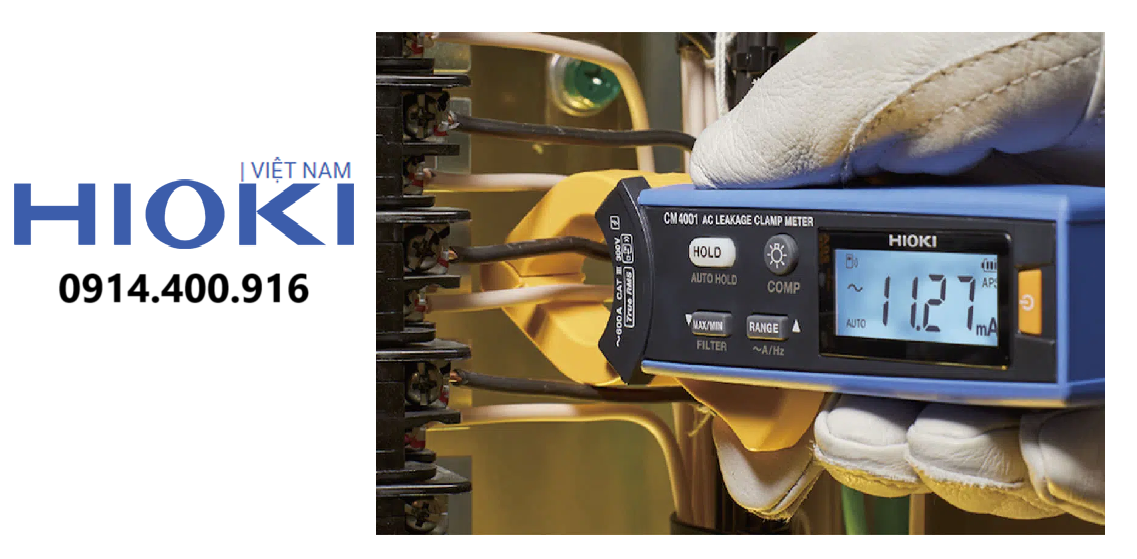

  • Kiểm tra Tổng Thể: Bằng cách kẹp dây nối đất tại tủ phân phối chính, ampe kìm dòng rò đo tổng dòng rò của toàn bộ hệ thống.
  • Cô Lập Mạch Nhánh: Sau đó, kỹ sư kẹp từng dây nối đất của mạch nhánh để phân bổ (allocate) dòng rò, xác định chính xác thiết bị hoặc mạch nhánh nào đang tạo ra lượng rò rỉ lớn nhất.
  • Chẩn đoán Lỗi Tripping: Ampe kìm dòng rò cung cấp bằng chứng định lượng về việc liệu thiết bị RCD có ngắt mạch do dòng rò vượt ngưỡng thực tế, hay do RCD quá nhạy.

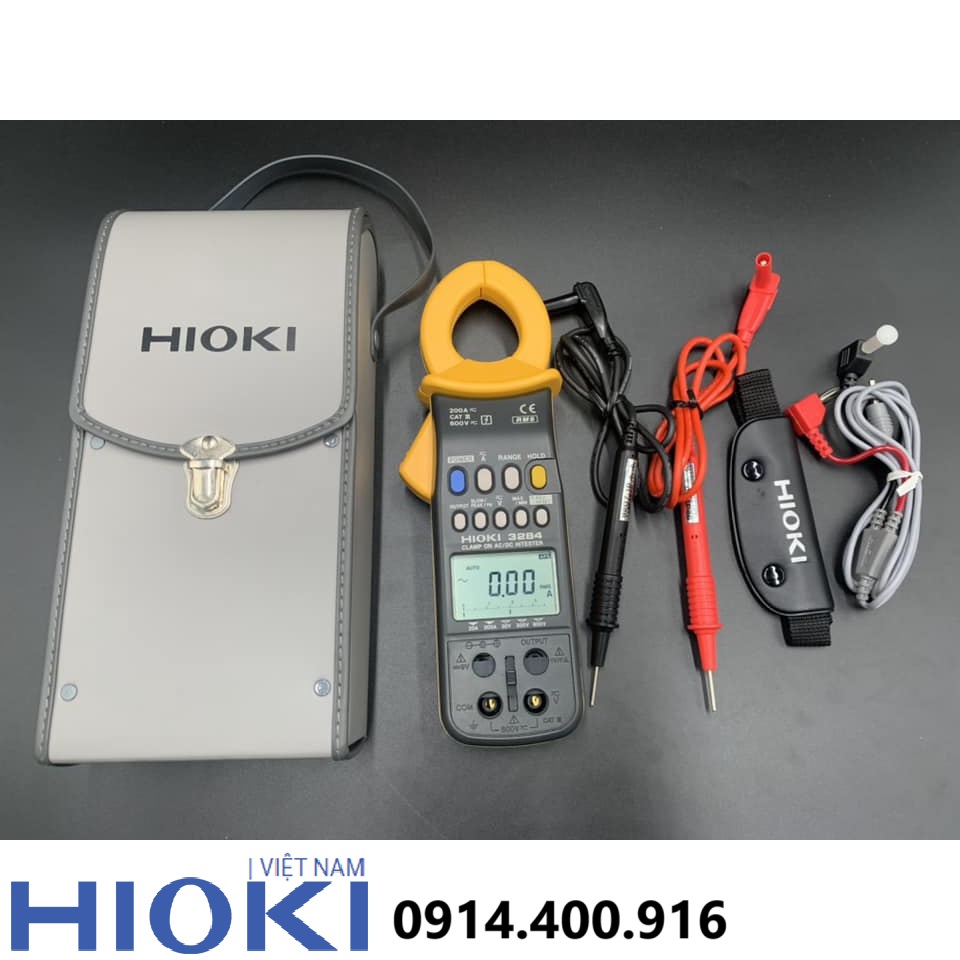

Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy
Khả năng Tích Hợp Ghi Dữ liệu (Data Logging)
  • Lỗi Gián đoạn: Dòng rò thường là lỗi gián đoạn (intermittent). Ampe kìm dòng rò cao cấp có khả năng ghi dữ liệu (data logging) để theo dõi dòng rò trong một khoảng thời gian dài (ví dụ: 24 giờ).
  • Truy Tìm Mối Tương quan: Việc này giúp xác định mối tương quan giữa sự gia tăng dòng rò với các sự kiện cụ thể (ví dụ: khi một thiết bị nhất định được bật, hoặc vào những thời điểm có độ ẩm cao).
Ampe Kìm Dòng Rò: Công Nghệ Cảm Biến Từ Thông Cực Nhạy
Ampe kìm dòng rò không chỉ là một công cụ bảo trì mà là một thiết bị an toàn và chẩn đoán chất lượng điện không thể thiếu. Nó giải quyết các thách thức kỹ thuật phức tạp bằng cách sử dụng lõi từ có độ từ thẩm cao và mạch điện tử nhạy để định lượng dòng điện mA/μA bị ẩn giấu trong trường từ thông A.
Khả năng đo dòng rò True-RMS, phân tích tần số rộng, và tích hợp các cảm biến DC đã biến Ampe kìm dòng rò thành công cụ tối thượng để: (1) Ngăn ngừa nguy cơ điện giật và (2) Giảm thiểu nhiễu điện từ (EMI) gây hỏng hóc thiết bị nhạy cảm.
