Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

Trong xu hướng công nghiệp hóa hiện đại, các hệ thống tủ bảng điện ngày càng được thiết kế tinh gọn để tối ưu hóa diện tích nhà xưởng. Điều này đồng nghĩa với việc mật độ dây dẫn bên trong trở nên dày đặc, khoảng cách giữa các cáp bị thu hẹp đến mức tối thiểu, tạo ra những "ma trận" dây điện chằng chịt.

Thực tế này đặt ra một thách thức lớn cho kỹ sư và thợ điện bảo trì: Làm thế nào để kẹp ampe kìm vào đo dòng điện khi khe hở giữa các dây gần như bằng không? Những thiết bị đo truyền thống với gọng kìm to bản trở nên vô dụng, hoặc buộc người thợ phải thao tác tách dây thủ công đầy rủi ro.

Thấu hiểu điều đó, Hioki đã phát triển dòng ampe kìm thế hệ mới với cấu trúc gọng kìm cải tiến. Sở hữu thiết kế siêu mỏng và thông minh, dòng sản phẩm này được xem là bước đột phá công nghệ, giúp việc đo lường tại những vị trí chật hẹp trở nên dễ dàng và an toàn hơn bao giờ hết.

Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

I. Đặt vấn đề: Khi tủ điện hiện đại trở thành "ác mộng" đo lường

Để hiểu rõ giá trị của dòng ampe kìm thế hệ mới này, trước hết chúng ta cần nhìn nhận thẳng thắn vào những khó khăn tại hiện trường mà các kỹ sư M&E (Cơ điện) đang phải đối mặt hàng ngày.

Xu hướng "Mật độ cao" trong thiết kế tủ điện

Chúng ta đang sống trong kỷ nguyên mà "tấc đất là tấc vàng". Tại các nhà máy, tòa nhà cao tầng hay các trung tâm dữ liệu (Data Center), không gian dành cho phòng kỹ thuật điện ngày càng bị thu hẹp. Điều này buộc các nhà thiết kế tủ bảng điện phải tìm cách nhồi nhét nhiều thiết bị hơn vào một thể tích vỏ tủ nhỏ hơn.

Khoảng cách Aptomat (MCB/MCCB) thu hẹp: Các dãy aptomat được lắp sát sạt nhau, khiến dây dẫn đầu ra/đầu vào gần như dính liền.
Hệ thống dây đôi, dây ba: Để tăng khả năng chịu tải mà không dùng cáp quá to, kỹ sư thường đấu song song 2-3 dây cáp cho một pha. Việc đo dòng trên từng dây nhỏ này là cực hình vì chúng được bó chặt vào nhau.
Tủ Inverter năng lượng mặt trời: Đây là môi trường đặc thù với hàng loạt dây DC nằm san sát, không gian thao tác cực kỳ hạn chế và thường nằm ở những vị trí khó tiếp cận.

Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

Sự bất lực của công cụ truyền thống

Hầu hết các thợ điện lâu năm đều sở hữu một chiếc ampe kìm "nồi đồng cối đá". Tuy nhiên, những thiết bị đời cũ này thường có một nhược điểm chí mạng trong bối cảnh mới: Gọng kìm quá dày.

Khi đối mặt với khe hở dây chỉ từ 3mm - 5mm, một chiếc gọng kìm dày 10mm - 15mm là hoàn toàn vô dụng. Kỹ sư thường rơi vào các tình huống trớ trêu:

Cố gắng đẩy mạnh để gọng kìm lọt vào, dẫn đến trầy xước vỏ dây.
Chỉ kẹp được "hờ" bên ngoài, gọng không khép kín hoàn toàn, dẫn đến kết quả đo sai lệch nghiêm trọng (do từ trường bị hở).
Tệ nhất là không thể đo được và phải bỏ qua quy trình kiểm tra, để lại rủi ro tiềm ẩn cho hệ thống.

Những rủi ro mất an toàn chết người

Khi công cụ không đáp ứng được việc đo lường, con người thường dùng "mẹo" để xử lý. Và đây chính là lúc tai nạn rình rập:

Tác động vật lý thô bạo: Dùng tay trần, dùng kìm hoặc tô-vít để cạy, bẩy, tách các dây dẫn ra xa nhau để tạo chỗ trống cho ampe kìm.
Nguy cơ ngắn mạch: Việc cạy dây có thể làm lỏng các ốc siết cáp (terminal), hoặc tệ hơn là làm tuột dây pha chạm vào vỏ tủ hoặc chạm sang pha khác, gây nổ hồ quang điện (Arc Flash).
Điện giật: Trong không gian chật hẹp, việc đưa tay vào quá sâu để tách dây làm tăng nguy cơ chạm vào các thanh cái hoặc điểm dẫn điện hở.

Chính vì thế, nhu cầu về một thiết bị đo có thể "Lách nhẹ - Kẹp nhanh - Đo chuẩn" mà không cần tác động vào hiện trạng dây dẫn trở nên cấp thiết hơn bao giờ hết.

II. Giải phẫu thiết kế: Cuộc cách mạng trên gọng kìm Hioki

Hioki không chỉ đơn thuần làm nhỏ gọng kìm lại, họ đã tái cấu trúc hoàn toàn thiết kế cơ khí và vật liệu để tạo ra dòng sản phẩm này. Đây là sự kết hợp giữa kỹ thuật luyện kim chính xác và tư duy thiết kế lấy con người làm trung tâm (Ergonomics).

Cấu trúc gọng kìm siêu mỏng (Innovative Jaw)

Điểm "ăn tiền" nhất của dòng sản phẩm này nằm ở hình dáng gọng kìm. Thay vì thiết kế tiết diện tròn đều như các loại kìm kẹp dòng thông thường, Hioki đã vát mỏng phần đầu gọng.

Độ mỏng tối ưu: Phần đỉnh của gọng kìm được thiết kế mỏng và dẹt, cho phép nó hoạt động như một "lưỡi dao" (dù các cạnh được bo tròn an toàn) để lách vào khe hẹp giữa các dây cáp.
Loại bỏ rào cản vật lý: Với độ mỏng này, kỹ sư không cần phải dùng tay tách dây. Chỉ cần đưa mũi kìm vào khe hở, nhẹ nhàng đẩy tới, thiết bị sẽ tự động "rẽ" đường và ôm lấy dây dẫn cần đo.
Gia cường độ cứng: Một lo ngại thường thấy là "mỏng thì dễ gãy". Tuy nhiên, Hioki đã sử dụng vật liệu hợp kim đặc biệt và cấu trúc gia cường lực, đảm bảo gọng kìm không bị biến dạng dù bị chèn ép hay va đập, đảm bảo độ bền cho hàng chục nghìn lần đóng mở.

Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

Cơ chế đóng mở thông minh trong không gian hẹp

Một vấn đề khác của tủ điện chật hẹp là không có chỗ để ngón tay cái bấm mở gọng kìm. Hioki đã giải quyết bài toán này bằng cơ chế lẫy mở tối ưu.

Người dùng chỉ cần một lực tác động nhẹ để mở gọng. Hành trình di chuyển của gọng kìm được tính toán để khi mở ra, nó không "quét" quá rộng sang hai bên, tránh va chạm vào các dây lân cận. Điều này cực kỳ quan trọng khi bạn phải đo sợi dây nằm giữa một bó dây chằng chịt.

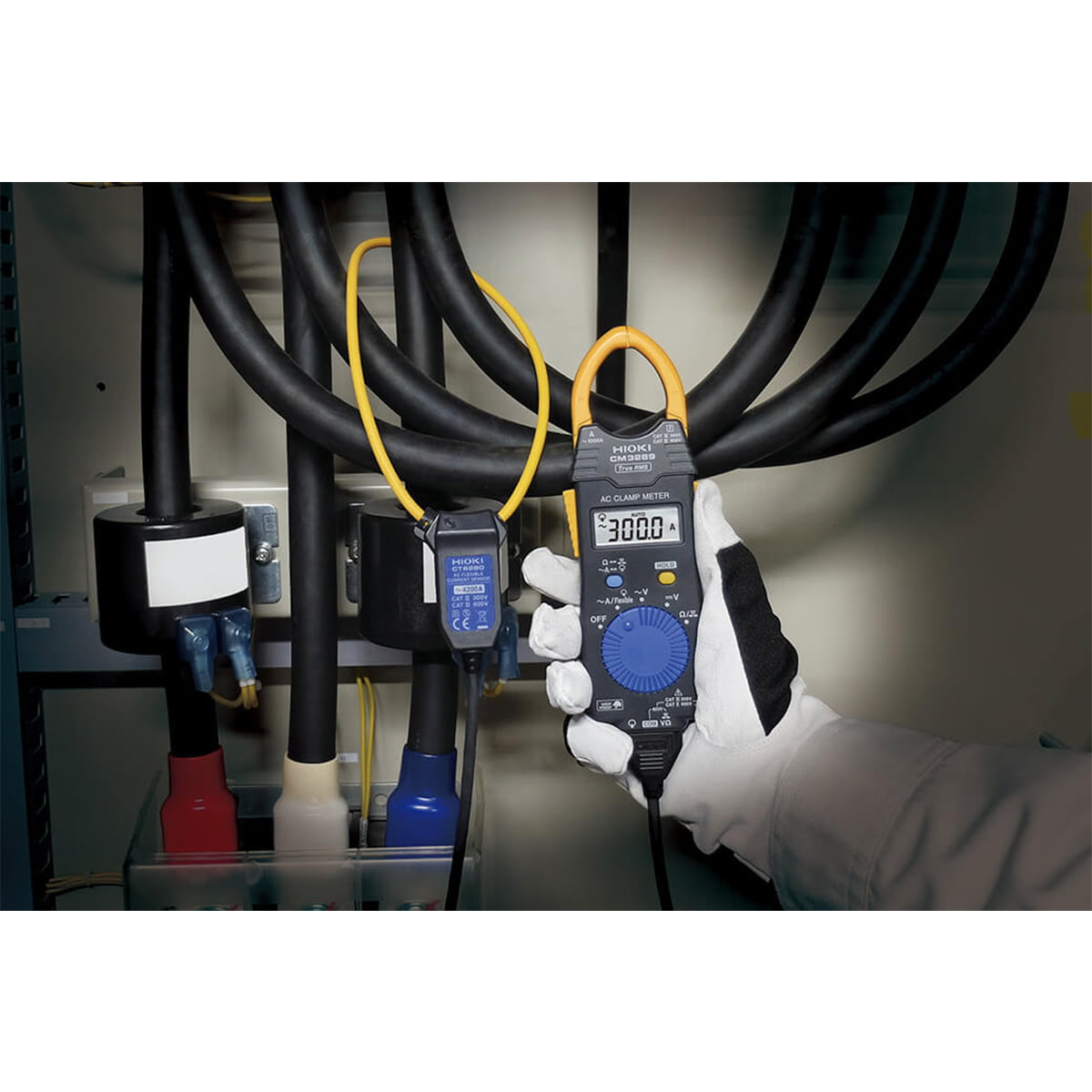

Sự mở rộng quyền năng với Vòng kẹp mềm (Flexible Sensor)

Mặc dù gọng kìm cứng đã rất xuất sắc, nhưng vẫn có những giới hạn vật lý (ví dụ: thanh cái quá to hình chữ nhật, hoặc bó dây tổng có đường kính lên tới 20cm). Lúc này, dòng sản phẩm của Hioki thể hiện sự vượt trội nhờ khả năng kết nối với Cảm biến vòng dây mềm.

Nguyên lý linh hoạt: Cảm biến này giống như một sợi dây thừng thông minh. Bạn có thể uốn cong nó theo bất kỳ hình dáng nào để luồn qua khe hở phía sau các thanh cái, hoặc vòng qua những vị trí ngoằn ngoèo mà gọng cứng không thể tiếp cận.
Kết nối Plug-and-Play: Trên thân máy ampe kìm dòng này thường có sẵn cổng kết nối chuyên dụng. Khi cắm vòng dây mềm vào, thiết bị tự động nhận diện và chuyển chế độ đo.
An toàn gấp đôi: Khi sử dụng vòng dây mềm, người dùng có thể đứng cách xa điểm đo một khoảng (bằng chiều dài dây dẫn của cảm biến), giúp quan sát màn hình dễ dàng hơn và an toàn hơn trước nguy cơ phóng điện.

Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

III. Công nghệ đo lường: Chính xác trong môi trường nhiễu loạn

Thiết kế cơ khí giúp tiếp cận điểm đo, nhưng công nghệ bên trong mới là thứ quyết định độ tin cậy của con số. Trong các tủ điện hiện đại, nhiễu điện từ là một vấn đề lớn.

Công nghệ True RMS (Giá trị hiệu dụng thực)

Trong các nhà máy hiện nay, việc sử dụng biến tần (VFD), bộ chỉnh lưu, đèn LED hay các thiết bị điện tử công suất là rất phổ biến. Các thiết bị này làm méo dạng sóng sin chuẩn của dòng điện.

Dòng ampe kìm cao cấp của Hioki được trang bị công nghệ True RMS, cho phép đo chính xác giá trị dòng điện ngay cả khi dạng sóng bị méo, bị nhiễu. Điều này giúp kỹ sư đánh giá đúng tình trạng tải thực tế, tránh việc aptomat nhảy (trip) mà không rõ nguyên nhân do đo sai.

Chống nhiễu từ trường lân cận

Khi đo một dây dẫn nằm sát cạnh một dây dẫn khác đang mang dòng điện lớn, các ampe kìm rẻ tiền thường bị hiện tượng "nhiễu chéo" (cảm ứng từ từ dây bên cạnh làm sai kết quả dây đang đo).

Hioki đã thiết kế gọng kìm với khả năng che chắn từ trường (shielding) cực tốt. Điều này đảm bảo rằng con số hiển thị trên màn hình là dòng điện của chính dây bạn đang kẹp, chứ không phải là tạp âm từ môi trường xung quanh.

Tự động nhận diện dòng điện (AC/DC)

Một số model trong dòng sản phẩm này sở hữu tính năng thông minh tự động phát hiện dòng điện là xoay chiều (AC) hay một chiều (DC). Điều này cực kỳ hữu ích cho các kỹ sư làm việc trong môi trường hỗn hợp như hệ thống điện mặt trời hoặc hệ thống lưu điện (UPS/Battery), giúp giảm thiểu thao tác bấm nút chuyển đổi và tránh nhầm lẫn thang đo.

IV. Trải nghiệm người dùng: Hiện đại hóa quy trình bảo trì

Hioki không chỉ bán một cái kìm, họ bán một trải nghiệm làm việc hiện đại. Việc tích hợp các tính năng công nghệ 4.0 vào ampe kìm đã thay đổi hoàn toàn cách thức làm báo cáo của kỹ sư.

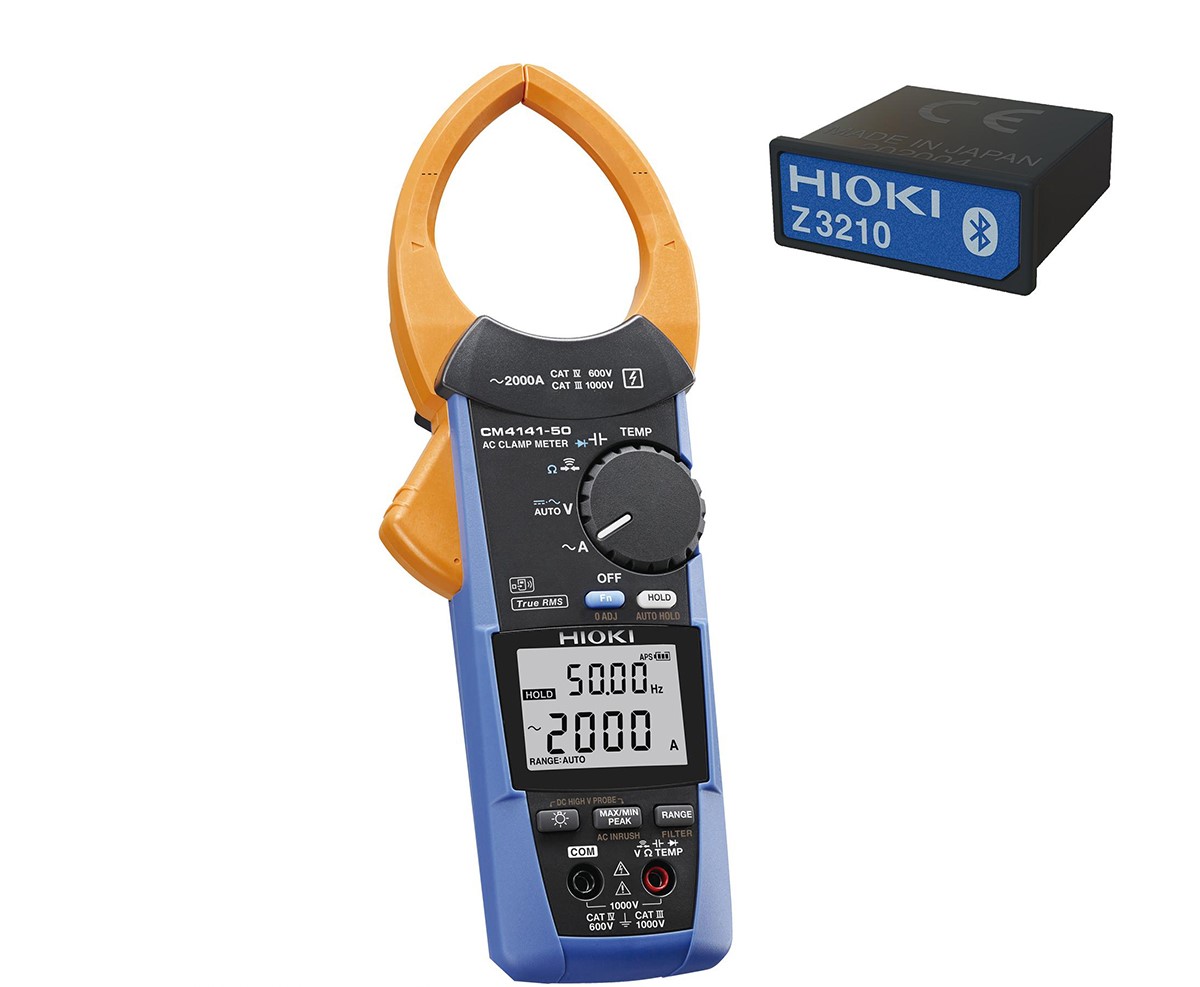

Kết nối không dây và Ứng dụng thông minh

Việc ghi chép số liệu ra sổ tay trong môi trường thiếu sáng, nóng bức thường dễ dẫn đến sai sót (nhìn nhầm số, ghi nhầm dòng). Dòng ampe kìm hiện đại này giải quyết bằng kết nối Bluetooth.

Thông qua ứng dụng chuyên dụng trên điện thoại thông minh/máy tính bảng (như GENNECT Cross), người dùng có thể:

Xem giá trị đo ngay trên màn hình điện thoại (rất hữu ích khi kẹp kìm ở vị trí khuất tầm nhìn, đóng cửa tủ lại và đứng ngoài xem).
Lưu trữ dữ liệu đo chỉ bằng một nút bấm.
Vẽ biểu đồ đồ thị dòng điện theo thời gian thực (Logging) để phát hiện các dòng khởi động bất thường (Inrush current).

Báo cáo hiện trường trực quan

Tính năng "chụp ảnh và dán số liệu" là một bước tiến lớn. Kỹ sư có thể dùng điện thoại chụp lại tủ điện, sau đó kéo thả giá trị đo vừa nhận được đặt ngay lên hình ảnh dây dẫn tương ứng.

Kết quả là một bản báo cáo trực quan, chuyên nghiệp, có thể xuất ra file PDF và gửi email cho khách hàng hoặc cấp trên ngay tại chỗ. Không còn cảnh phải về văn phòng hì hục nhập liệu Excel nữa.

Tiêu chuẩn độ bền chuẩn quân đội

Môi trường làm việc của thợ điện không phải là phòng lab sạch sẽ. Đó là bụi bẩn, dầu mỡ, là những lần trèo thang cao. Dòng sản phẩm này được thiết kế để "sống sót" qua những điều kiện đó:

Chống sốc (Drop proof): Chịu được va đập khi rơi từ độ cao 1 mét xuống sàn bê tông.
Dải nhiệt độ rộng: Hoạt động tốt từ cái lạnh -25°C đến cái nóng thiêu đốt +65°C.
Chống bụi nước: Đạt chuẩn IP50 hoặc IP54 (tùy model), ngăn chặn bụi dẫn điện xâm nhập làm hỏng vi mạch bên trong.

Ampe kìm Hioki: Thiết kế gọng kìm độc đáo cho tủ điện chật hẹp

V. Giá trị kinh tế và lợi ích dài hạn

Khi cân nhắc đầu tư, nhiều người có thể e ngại vì giá thành của thiết bị Hioki thường cao hơn các dòng phổ thông. Tuy nhiên, nếu xét trên bài toán kinh tế tổng thể, đây là một khoản đầu tư siêu lợi nhuận.

Tiết kiệm thời gian nhân công

Hãy làm một phép tính nhỏ: Một kỹ sư lương cao đi bảo trì một nhà máy với 50 tủ điện.

Với kìm cũ: Mất 2 phút/tủ để tách dây, đo đạc khó khăn => Tổng mất 100 phút.
Với kìm Hioki gọng mỏng: Chỉ mất 30 giây/tủ nhờ thao tác kẹp nhanh => Tổng mất 25 phút.

Thời gian tiết kiệm được giúp nhân sự làm được nhiều việc khác, hoặc đơn giản là hoàn thành công việc sớm hơn, giảm chi phí OT (làm thêm giờ).

Giảm thiểu chi phí rủi ro

Một sự cố ngắn mạch do thao tác tách dây bằng tay có thể làm dừng dây chuyền sản xuất trong vài giờ. Thiệt hại của việc dừng máy lớn gấp hàng trăm lần giá trị của chiếc ampe kìm. Sử dụng công cụ an toàn là cách rẻ nhất để mua "bảo hiểm" cho hệ thống điện.

Độ bền khấu hao

Một chiếc kìm rẻ tiền có thể hỏng lẫy lò xo sau 6 tháng. Ampe kìm Hioki với độ bền cơ khí cao có thể phục vụ bền bỉ trong 5-10 năm. Chia nhỏ chi phí mua máy cho số năm sử dụng, con số thực tế là rất nhỏ.

VI. Đừng để công cụ kìm hãm kỹ năng của bạn

Trong ngành kỹ thuật điện, ranh giới giữa một người thợ lành nghề và một chuyên gia đôi khi nằm ở bộ công cụ họ sử dụng. Bạn không thể làm việc với năng suất cao và độ an toàn tuyệt đối nếu vẫn loay hoay với những thiết bị của thế kỷ trước trong một tủ điện hiện đại của thế kỷ 21.

Dòng ampe kìm thiết kế đặc biệt của Hioki là minh chứng cho triết lý: Công nghệ sinh ra để phục vụ con người. Nó giải phóng kỹ sư khỏi những thao tác vật lý nguy hiểm, khỏi những nỗi lo về sai số và những giờ làm việc căng thẳng trong không gian chật hẹp.

Dù bạn đang làm việc trong lĩnh vực bảo trì tòa nhà, nhà máy công nghiệp hay năng lượng mặt trời, việc nâng cấp lên dòng thiết bị đo với gọng kìm siêu mỏng và kết nối thông minh này không chỉ là một lựa chọn mua sắm, mà là một bước nâng cấp nghề nghiệp cần thiết. Hãy để Hioki giúp bạn "lách" qua những khe hẹp khó khăn nhất và hoàn thành công việc một cách xuất sắc.
