Bắt Trọn Sự Cố Chập Chờn Trong Tích Tắc Với Công Nghệ Ghi Sóng Nhớ

Trong kỷ nguyên của tự động hóa và năng lượng tái tạo, hệ thống điện công nghiệp ngày càng trở nên phức tạp với sự tham gia của các thiết bị điện tử công suất, biến tần và hệ thống điều khiển kỹ thuật số. Một trong những vấn đề đau đầu nhất đối với các kỹ sư bảo trì là những sự cố chập chờn, diễn ra trong tích tắc và biến mất trước khi kịp xác định nguyên nhân. Những sự cố này nếu không được phát hiện sớm sẽ dẫn đến hư hỏng dây chuyền, dừng máy đột ngột hoặc giảm tuổi thọ thiết bị nghiêm trọng.

Các kỹ thuật viên sẽ sử dụng đồng hồ vạn năng hoặc ampe kìm để kiểm tra. Tuy nhiên, các thiết bị này thường chỉ hiển thị giá trị hiệu dụng (RMS) và có tốc độ cập nhật chậm, khiến chúng trở nên "mù lòa" trước các xung điện áp quá độ hoặc nhiễu tần số cao diễn ra trong vài mili giây. Để giải quyết bài toán này, việc trang bị một thiết bị ghi và phân tích tín hiệu điện có khả năng lấy mẫu tốc độ cao là giải pháp duy nhất để trực quan hóa những gì đang thực sự diễn ra trong mạch điện.

Nhờ khả năng ghi lại dạng sóng theo thời gian thực và lưu trữ dữ liệu lịch sử, công cụ này cho phép người dùng "tua lại" quá trình vận hành của hệ thống ngay tại thời điểm xảy ra lỗi. Điều này chuyển đổi công tác bảo trì từ trạng thái "phỏng đoán" sang trạng thái "khẳng định" dựa trên dữ liệu kỹ thuật chính xác, giúp tiết kiệm thời gian và chi phí cho doanh nghiệp.

Bắt Trọn Sự Cố Chập Chờn Trong Tích Tắc Với Công Nghệ Ghi Sóng Nhớ

I. BẢN CHẤT CỦA CÁC SỰ CỐ "BÓNG MA" TRONG HỆ THỐNG ĐIỆN

Trong môi trường công nghiệp, có những lỗi kỹ thuật được gọi là lỗi "bóng ma" hay lỗi ngẫu nhiên. Đây là những tình huống mà máy móc báo lỗi dừng hoạt động, nhưng khi kỹ thuật viên đến kiểm tra và khởi động lại thì mọi thứ lại hoạt động bình thường. Nguyên nhân của hiện tượng này thường nằm ở chất lượng điện năng không ổn định trong khoảnh khắc cực ngắn, chẳng hạn như sụt áp tức thời (Voltage Sag), quá áp xung (Swell) hoặc nhiễu hài bậc cao sinh ra từ việc đóng cắt tải lớn.

Những tín hiệu bất thường này diễn ra cực nhanh, đôi khi chỉ trong vài phần triệu giây (microsecond). Mắt thường không thể nhìn thấy, và các thiết bị đo lường cơ bản cũng không đủ nhanh để bắt kịp. Tuy nhiên, tác động của nó lên các bo mạch điều khiển nhạy cảm (như PLC, cảm biến) là đủ lớn để gây treo hệ thống hoặc sai lệch tín hiệu điều khiển. Nếu không có biện pháp giám sát liên tục với độ phân giải cao, việc tìm ra nguyên nhân gốc rễ cũng giống như việc mò kim đáy bể.

II. GIỚI HẠN CỦA CÁC PHƯƠNG PHÁP ĐO LƯỜNG TRUYỀN THỐNG

Nhiều người lầm tưởng rằng chỉ cần một chiếc đồng hồ đo điện tốt là đủ để xử lý mọi sự cố. Thực tế, đồng hồ vạn năng số (DMM) được thiết kế để cung cấp một con số ổn định cho người dùng dễ đọc. Để làm được điều này, chúng thường lấy trung bình các giá trị đo trong một khoảng thời gian nhất định. Quá trình "làm mượt" số liệu này vô tình đã lọc bỏ đi những gai điện áp hoặc sụt áp quan trọng – chính là thủ phạm gây ra sự cố.

Một ví dụ điển hình là khi khởi động một động cơ lớn. Dòng khởi động có thể vọt lên rất cao trong vài chu kỳ đầu tiên, gây sụt áp cho các thiết bị xung quanh. Đồng hồ thường có thể chỉ báo sụt áp nhẹ, nhưng thực tế điện áp có thể đã rớt xuống dưới mức ngưỡng hoạt động của các rơ-le bảo vệ, khiến hệ thống ngắt điện. Sự khác biệt giữa "số liệu hiển thị" và "thực tế diễn ra" chính là khoảng trống thông tin mà các kỹ sư cần lấp đầy bằng các thiết bị ghi hình sóng chuyên dụng.

III. SỨC MẠNH CỦA VIỆC TRỰC QUAN HÓA DẠNG SÓNG

Thay vì nhìn vào các con số khô khan, việc quan sát dạng sóng (waveform) mang lại cái nhìn toàn cảnh và chi tiết về "sức khỏe" của dòng điện. Dạng sóng không biết nói dối; nó cho thấy chính xác biên độ, tần số và hình dạng của tín hiệu tại mọi thời điểm.

Thông qua việc phân tích hình dạng của sóng điện, kỹ sư có thể chẩn đoán được rất nhiều vấn đề:

Nếu sóng sin bị méo đầu ngọn, đó là dấu hiệu của sóng hài do tải phi tuyến.
Nếu sóng có các gai nhọn li ti, đó là dấu hiệu của nhiễu xung do biến tần hoặc bộ nguồn switching gây ra.
Nếu biên độ sóng trồi sụt bất thường, đó là vấn đề về ổn định điện áp nguồn hoặc tiếp xúc kém.

Khả năng nhìn thấy những chi tiết này cho phép xác định đúng bệnh và kê đúng thuốc, thay vì thay thế linh kiện một cách mù quáng theo phương pháp loại trừ tốn kém.

IV. NHỮNG YÊU CẦU KỸ THUẬT KHẮT KHE ĐỐI VỚI THIẾT BỊ GHI HÌNH SÓNG

Để có thể thay thế vai trò của một máy hiện sóng (Oscilloscope) trong môi trường bảo trì nhưng vẫn đảm bảo khả năng ghi dữ liệu lâu dài như một Data Logger, thiết bị ghi sóng nhớ cần phải hội tụ những đặc tính kỹ thuật rất riêng biệt. Môi trường công nghiệp không êm ả như phòng thí nghiệm; nó đầy rẫy nhiễu điện từ và các mức điện áp cao nguy hiểm.

Do đó, yếu tố quan trọng hàng đầu của dòng thiết bị này là khả năng cách ly (Isolation). Khác với máy hiện sóng thông thường có chung điểm đất (ground), dòng máy ghi chuyên dụng này phải có các kênh đo độc lập và cách ly hoàn toàn với nhau cũng như với đất. Điều này cho phép đo trực tiếp trên các mạch điện áp cao hoặc đo tín hiệu từ các biến tần mà không lo ngại về vấn đề ngắn mạch hay cháy nổ thiết bị đo.

Ngoài ra, khả năng kích hoạt (Trigger) thông minh cũng là một yếu tố sống còn. Vì chúng ta không thể ngồi canh máy 24/24 chờ sự cố xảy ra, thiết bị cần có khả năng tự động bắt đầu ghi dữ liệu ngay khi tín hiệu vượt qua một ngưỡng cài đặt trước hoặc khi dạng sóng rơi vào một vùng "cấm". Tính năng này giúp cô lập chính xác khoảnh khắc xảy ra lỗi mà không tốn dung lượng bộ nhớ cho những khoảng thời gian bình thường vô nghĩa.

V. ĐẶC ĐIỂM NỔI BẬT CỦA DÒNG MÁY GHI SÓNG NHỚ (MEMORY HICORDER)

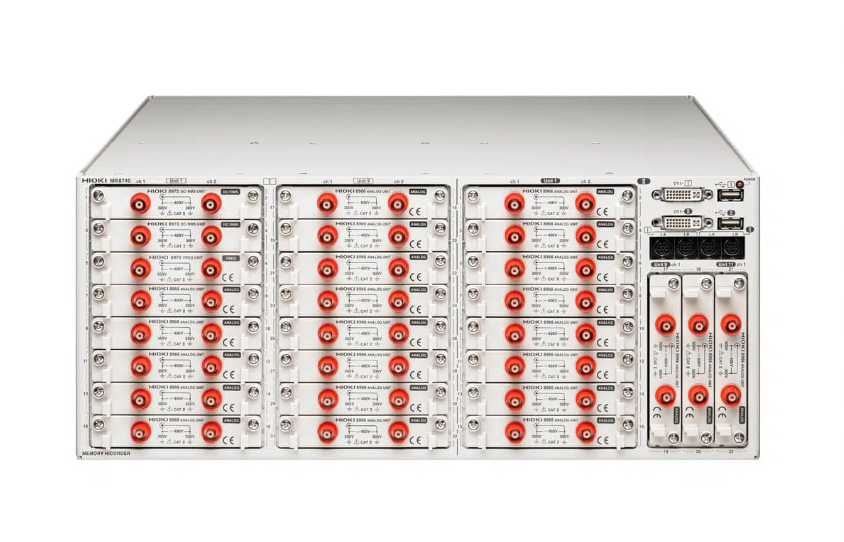

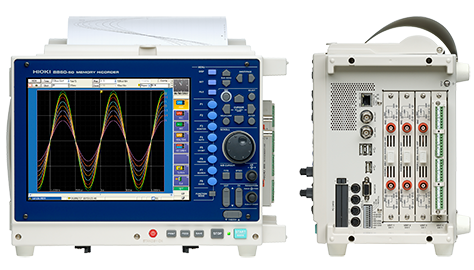

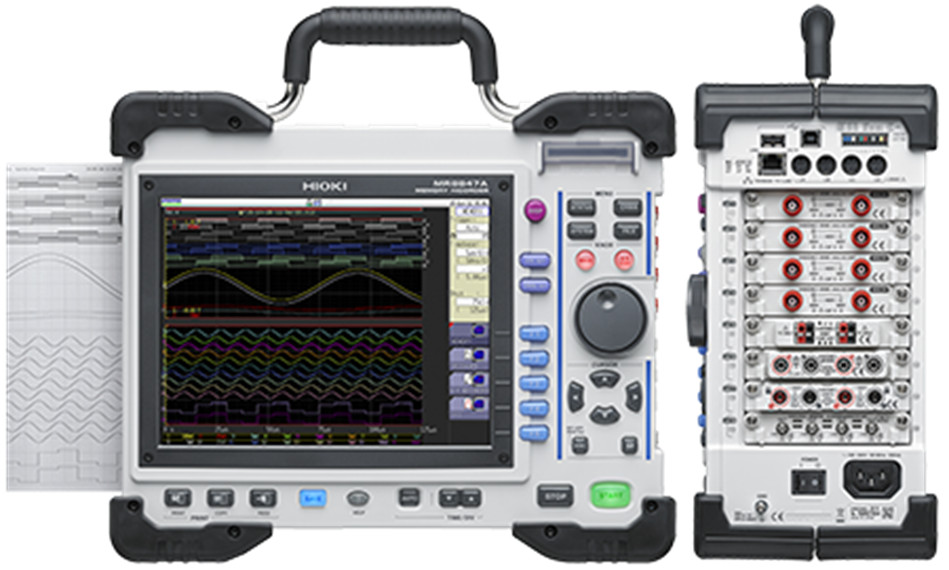

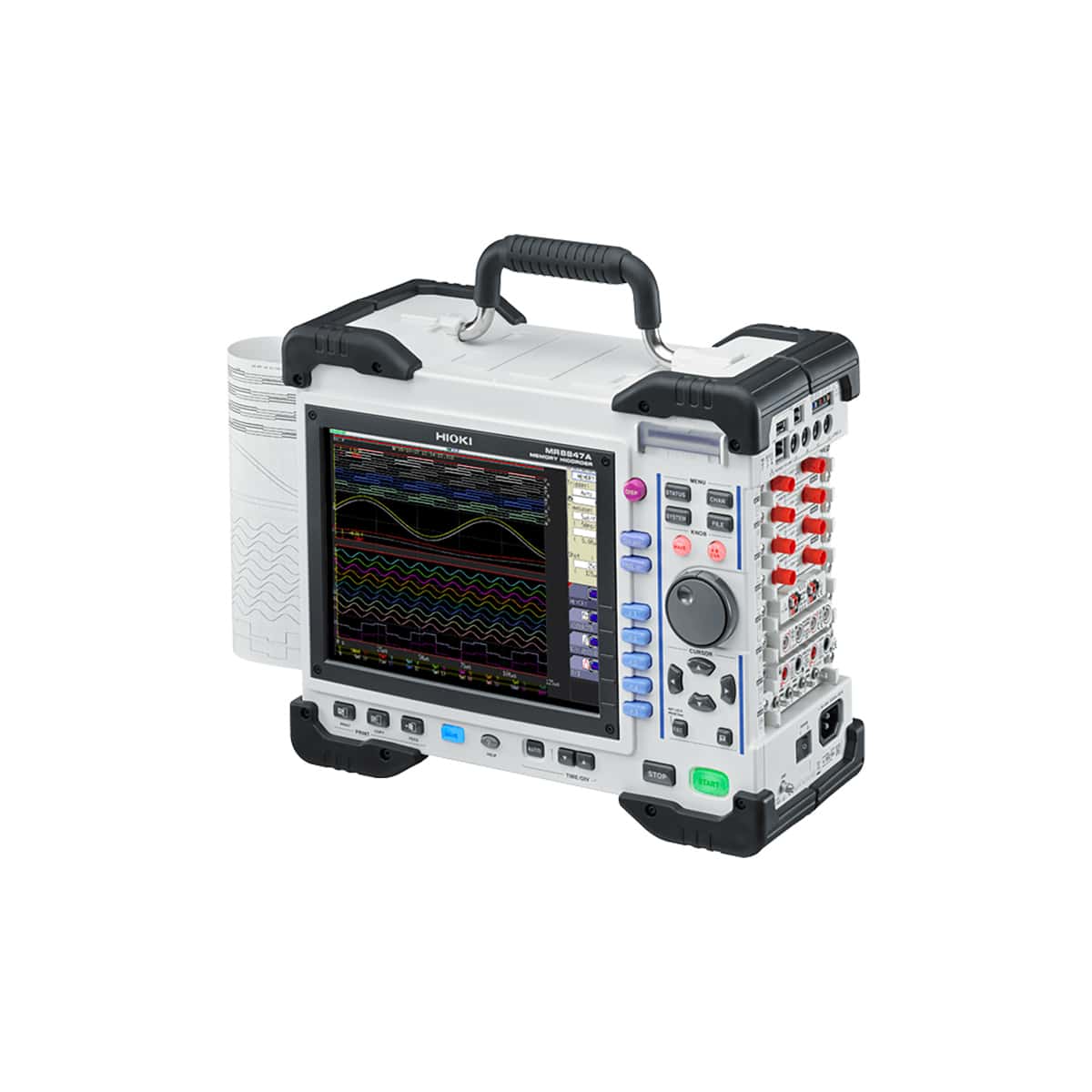

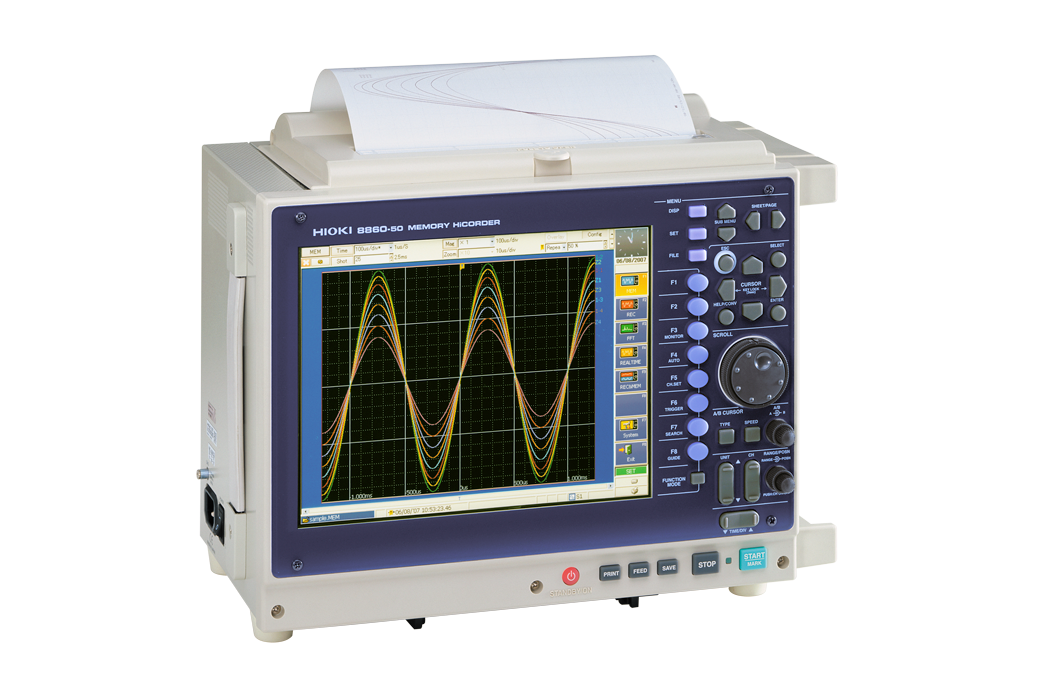

Trong phân khúc thiết bị phân tích tín hiệu điện cao cấp, dòng sản phẩm Memory HiCorder (ký hiệu model thường bắt đầu bằng MR) được xem là tiêu chuẩn vàng cho các tác vụ kiểm tra và bảo trì chuyên sâu. Dòng sản phẩm này được thiết kế để dung hòa giữa tốc độ lấy mẫu cực nhanh của máy hiện sóng và khả năng ghi dữ liệu dài hạn của máy ghi dữ liệu.

Dù có nhiều model khác nhau tùy thuộc vào số kênh và tốc độ, nhưng tựu trung lại, dòng Memory HiCorder sở hữu những đặc tính kỹ thuật vượt trội sau đây giúp giải quyết triệt để bài toán phân tích tín hiệu:

Tốc độ lấy mẫu cao (High-speed Sampling): Các thiết bị này có khả năng lấy mẫu tín hiệu ở tốc độ rất cao (từ vài triệu đến hàng trăm triệu mẫu mỗi giây). Điều này đảm bảo không bỏ sót bất kỳ biến động nhỏ nào của dòng điện, dù là những xung nhiễu thoáng qua nhanh nhất.
Hệ thống kênh đo cách ly tuyệt đối: Đây là điểm mạnh cốt lõi. Mỗi kênh đầu vào đều được thiết kế module cách ly riêng biệt. Người dùng có thể đo đồng thời điện áp nguồn 3 pha, tín hiệu điều khiển DC nhỏ và dòng điện tải mà không sợ nhiễu chéo hay nguy cơ chập mạch đất.
Khả năng chịu đựng điện áp cao: Được chế tạo để làm việc trực tiếp với lưới điện công nghiệp, các đầu vào của dòng máy này có thể chịu được điện áp lên đến 1000V (hoặc cao hơn với các đầu dò chuyên dụng), phù hợp cho việc đo lường biến tần, xe điện (EV) hoặc hệ thống điện mặt trời.
Lưu trữ và phân tích tại chỗ: Không chỉ hiển thị, máy còn có bộ nhớ trong lớn và hỗ trợ thẻ nhớ ngoài/USB để lưu trữ dữ liệu trong thời gian dài. Màn hình hiển thị lớn, sắc nét cho phép kỹ sư "zoom" vào từng chi tiết sóng, đo khoảng cách thời gian và biên độ ngay tại hiện trường mà không cần máy tính.
Đa dạng tín hiệu đầu vào: Ngoài điện áp và dòng điện, thông qua các module hoặc cảm biến phụ trợ, dòng máy này còn có thể ghi nhận đồng bộ các tín hiệu vật lý khác như nhiệt độ, rung động, tốc độ quay, v.v., giúp tìm ra mối tương quan giữa sự cố điện và các yếu tố cơ khí.

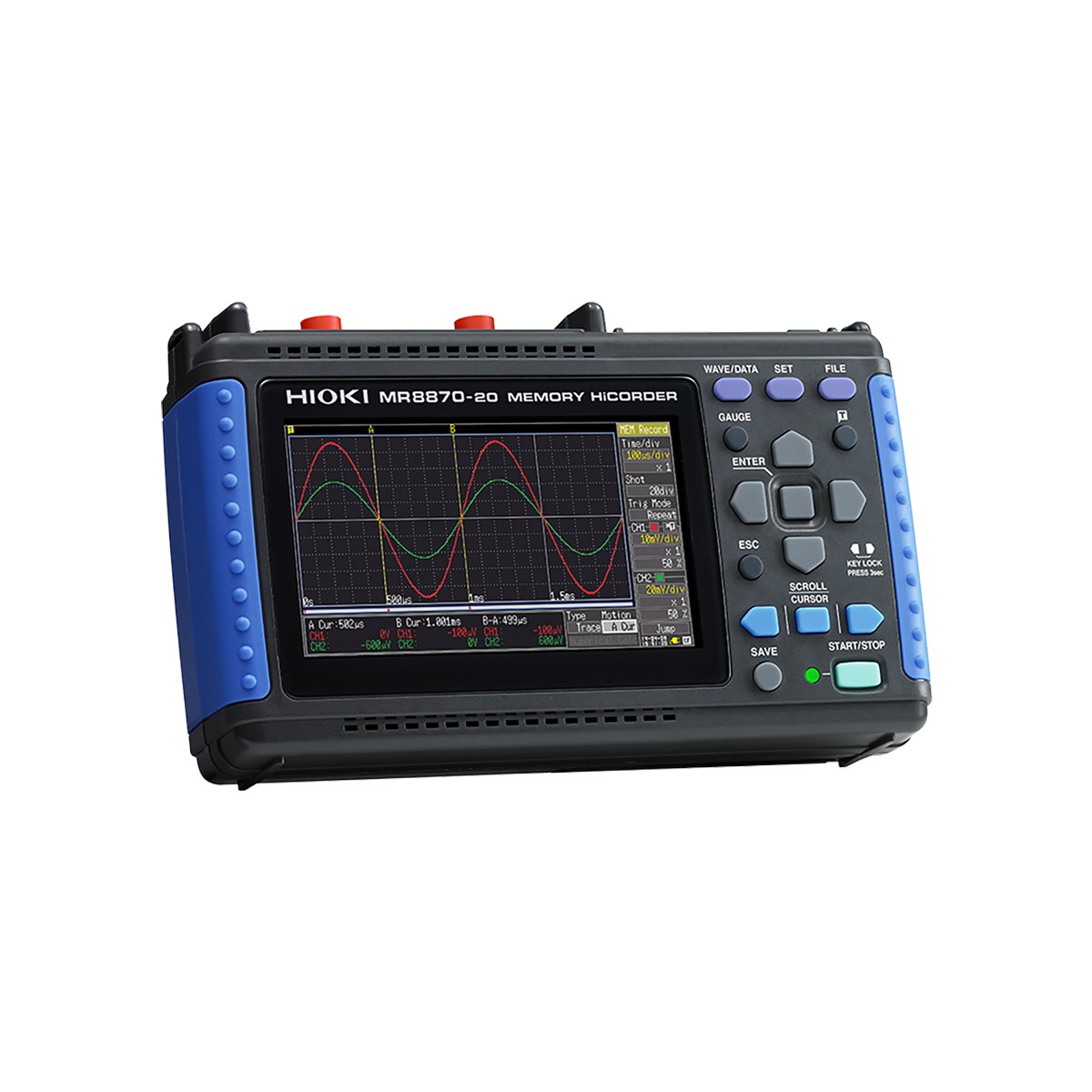

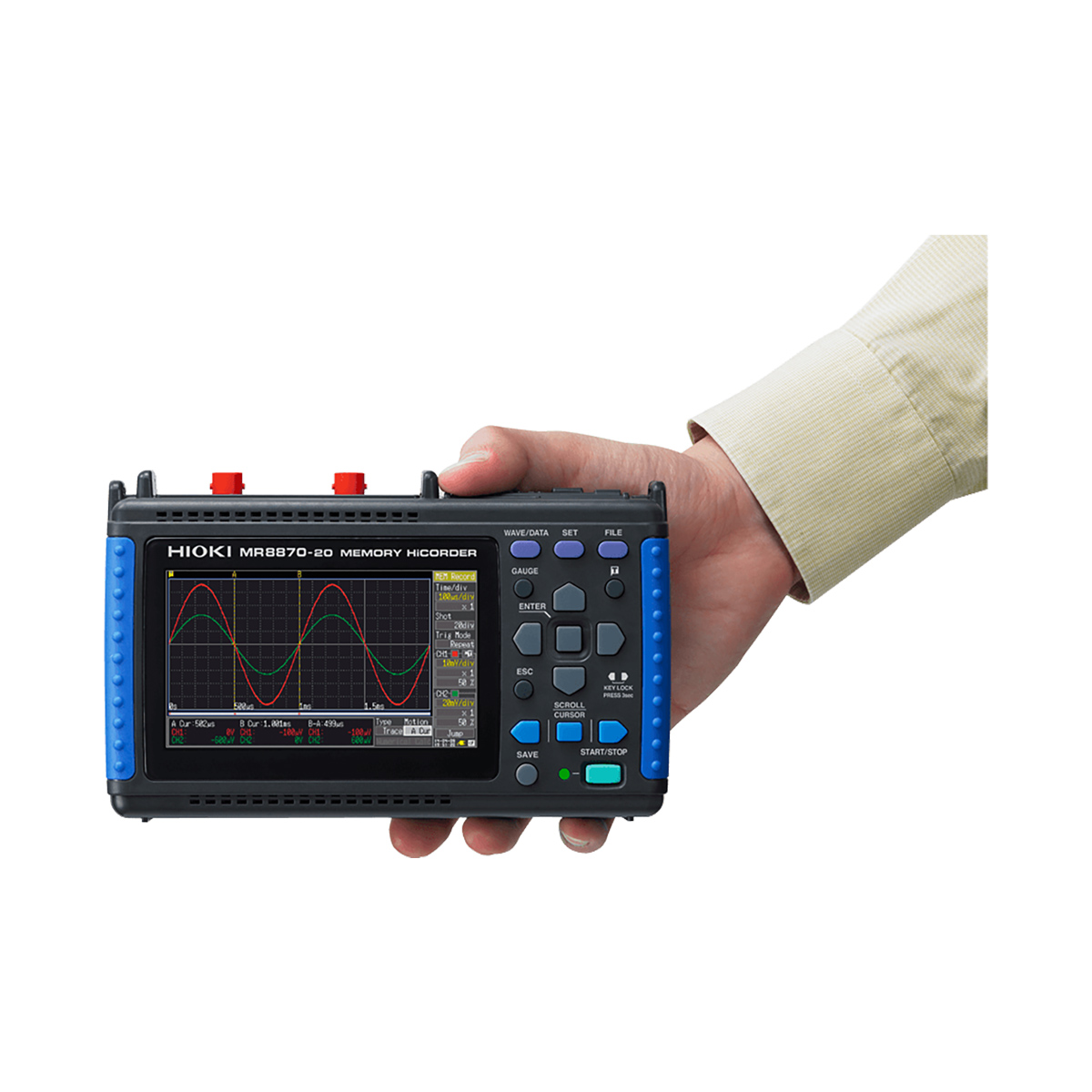

Tính di động và bền bỉ: Các model cầm tay (handheld) trong dòng này thường được thiết kế nhỏ gọn, chống va đập, hoạt động bằng pin, cực kỳ thuận tiện cho việc di chuyển trong nhà máy hoặc trèo lên các vị trí cao như tuabin gió.

Bắt Trọn Sự Cố Chập Chờn Trong Tích Tắc Với Công Nghệ Ghi Sóng Nhớ

VI. MUA SẮM THIẾT BỊ CHÍNH HÃNG TẠI HIOKI VIETNAM

Việc đầu tư vào dòng thiết bị ghi và phân tích sóng nhớ (Memory HiCorder) là một khoản đầu tư đáng kể về mặt tài chính, do đó, sự an tâm về nguồn gốc và dịch vụ hỗ trợ là yếu tố then chốt. Hioki Vietnam là điểm đến chính thức và uy tín nhất để khách hàng tiếp cận công nghệ đo lường hàng đầu Nhật Bản này.

Khi lựa chọn mua sắm thiết bị tại Hioki Vietnam, quý khách hàng sẽ nhận được những giá trị vượt trội:

Sự đảm bảo về nguồn gốc: Tuyệt đối an tâm với sản phẩm chính hãng, mới 100%, đầy đủ giấy tờ CO/CQ, loại bỏ hoàn toàn rủi ro mua phải hàng trôi nổi hoặc hàng dựng lại kém chất lượng.
Tư vấn giải pháp "đúng người đúng việc": Dòng Memory HiCorder có nhiều cấu hình module phức tạp. Đội ngũ kỹ thuật của Hioki sẽ giúp bạn "may đo" cấu hình máy phù hợp nhất với ứng dụng thực tế (số lượng kênh cần thiết, tốc độ lấy mẫu, loại đầu dò dòng điện...), giúp tối ưu chi phí đầu tư.
Dịch vụ kỹ thuật chuyên nghiệp: Khách hàng được hỗ trợ hướng dẫn sử dụng chi tiết, chuyển giao công nghệ bài bản để khai thác tối đa sức mạnh của thiết bị. Bên cạnh đó là dịch vụ bảo hành, sửa chữa và hiệu chuẩn theo tiêu chuẩn hãng.
Cập nhật công nghệ mới nhất: Là đơn vị phân phối chính hãng, Hioki Vietnam luôn cập nhật sớm nhất các phiên bản firmware mới hoặc các dòng máy thế hệ mới (như dòng MR6000 hay MR8880) để khách hàng luôn dẫn đầu về công nghệ.

Để không còn phải loay hoay với những sự cố điện "bóng ma" và nâng tầm năng lực bảo trì của đội ngũ kỹ thuật, hãy liên hệ ngay với Hioki Vietnam để được tư vấn về dòng máy ghi sóng nhớ chuyên dụng.
