Trong lĩnh vực an toàn điện và bảo trì hệ thống năng lượng, công tác kiểm tra tiếp địa đóng vai trò như "chốt chặn" cuối cùng để bảo vệ con người và thiết bị. Dù là một trạm biến áp cao thế, một nhà máy sản xuất linh kiện điện tử hay một tòa nhà văn phòng, hệ thống tiếp địa hoạt động hiệu quả là điều kiện tiên quyết để triệt tiêu dòng rò và phân tán năng lượng sét. Tuy nhiên, thực tế hiện trường luôn đặt ra những bài toán hóc búa cho đội ngũ kỹ thuật.
Một trong những thách thức lớn nhất, gây đau đầu cho không ít kỹ sư và nhân viên bảo trì, chính là việc thực hiện phép đo tại các khu vực đã bị bê tông hóa hoàn toàn. Khi mặt bằng là sân bê tông cốt thép, nền gạch, nhựa đường hoặc đá sỏi khô cằn, các phương pháp truyền thống gần như bị vô hiệu hóa. Lúc này, việc sở hữu một chiếc máy đo điện trở đất chuyên dụng cùng kiến thức vững vàng về các phương pháp đo thay thế là chìa khóa duy nhất để hoàn thành công việc.
Bài viết này sẽ đi sâu phân tích các giải pháp kỹ thuật thực tế, giúp bạn xử lý triệt để vấn đề đo tiếp địa trên nền vật liệu cứng mà không cần khoan đục hay tốn kém chi phí cải tạo hiện trạng.

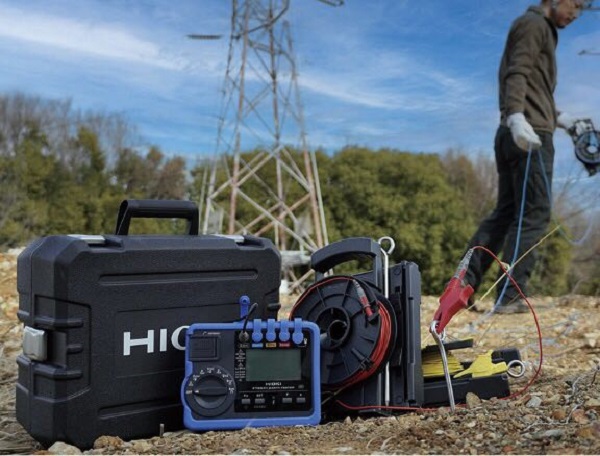

.jpg)
I. Tại sao nền bê tông lại là "khắc tinh" của phương pháp đo truyền thống?

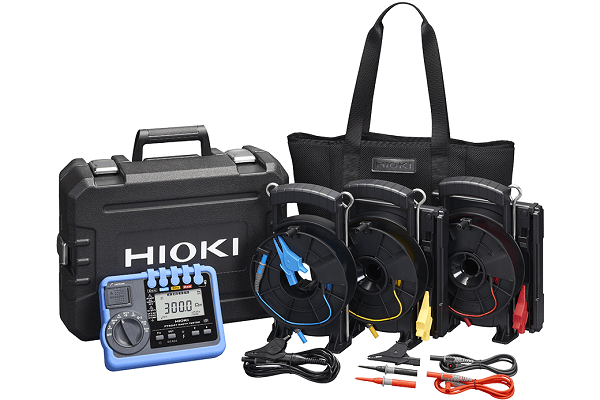

Để hiểu rõ giải pháp, trước hết chúng ta cần nhìn nhận đúng bản chất của vấn đề. Quy chuẩn kỹ thuật (như TCVN hay IEC) thường khuyến nghị sử dụng phương pháp điện áp rơi 3 cực (3-Pole Fall-of-Potential) để đạt độ chính xác cao nhất. Nguyên lý của phương pháp này dựa trên việc tạo ra một vòng mạch kín để dòng điện chạy qua đất. Kỹ thuật viên bắt buộc phải đóng hai cọc phụ: cọc dòng (C) và cọc áp (P) xuống lòng đất ở khoảng cách xác định so với điện cực cần đo (E).
Tuy nhiên, tại các đô thị lớn hay khu công nghiệp hiện đại, "đất" là một thứ xa xỉ. Bạn thường xuyên phải đối mặt với:
- Các tòa nhà cao tầng nơi hệ thống tiếp địa nằm sâu dưới tầng hầm, xung quanh là sàn bê tông dày.
- Các trạm BTS viễn thông đặt trên vỉa hè hoặc sân thượng.
- Nhà máy, xí nghiệp với sân bãi đã được trải nhựa hoặc epoxy để đảm bảo vệ sinh công nghiệp.
Bê tông và nhựa đường khô ráo là những vật liệu có điện trở suất cực cao, gần như cách điện. Nếu bạn cố gắng thực hiện phương pháp 3 cực bằng cách đặt các cọc kim loại tiếp xúc hời hợt lên bề mặt bê tông, điện trở tiếp xúc giữa cọc và nền sẽ tăng lên đột biến (có thể lên tới hàng chục, thậm chí hàng trăm kΩ).
Hệ quả kỹ thuật xảy ra ngay lập tức: Dòng điện phát ra từ thiết bị đo không thể xâm nhập vào đất để tạo thành mạch vòng.
Các thiết bị đo lường thông thường sẽ không thể "bơm" dòng, dẫn đến màn hình hiển thị lỗi, kim đo không dao động hoặc tệ hơn là đưa ra một kết quả ảo gây hiểu lầm nghiêm trọng. Nhiều kỹ thuật viên thiếu kinh nghiệm thường chọn giải pháp cực đoan là khoan thủng nền bê tông để đóng cọc, nhưng điều này tốn rất nhiều công sức, thời gian và thường bị chủ đầu tư phản đối kịch liệt vì lý do thẩm mỹ và kết cấu.
Vậy làm thế nào để đo chính xác mà vẫn giữ nguyên hiện trạng mặt bằng? Chúng ta có 3 giải pháp kỹ thuật chính, tương ứng với 3 nhóm công nghệ được tích hợp trong các thiết bị đo hiện đại.
II. Giải pháp tối ưu nhất: Phương pháp đo kìm (Stakeless Measurement)
Đây được xem là cuộc cách mạng trong công nghệ đo lường tiếp địa, giúp giải phóng sức lao động của kỹ thuật viên khỏi những cuộn dây dài và búa đóng cọc. Nếu hệ thống bạn đang kiểm tra là hệ thống đa tiếp địa (Multi-grounded system), đây là lựa chọn số một.
Cơ sở lý thuyết và ứng dụng thực tế
Phương pháp này hoạt động dựa trên định luật cảm ứng điện từ và định luật Ohm cho mạch vòng. Thiết bị đo (thường có dạng ampe kìm) được tích hợp hai cuộn dây biến áp đặc biệt ở phần gọng kìm:
- Cuộn phát (Voltage Injection): Tạo ra một điện áp xoay chiều cảm ứng lên dây dẫn tiếp địa.
- Cuộn thu (Current Sensing): Đo dòng điện chạy trong vòng lặp được sinh ra bởi điện áp trên.
Trong một hệ thống đa tiếp địa (ví dụ: hệ thống chống sét tòa nhà có nhiều chân xuống đất được liên kết trên mái, hoặc hệ thống lưới điện phân phối có dây trung tính nối đất lặp lại), các điện cực đất được mắc song song với nhau. Tổng trở của toàn bộ hệ thống các cọc đất còn lại thường rất nhỏ so với cọc đất bạn đang kẹp kìm. Do đó, thiết bị sẽ coi mạch vòng là khép kín và giá trị tính toán được chính là điện trở của cọc đất ngay tại điểm đo.

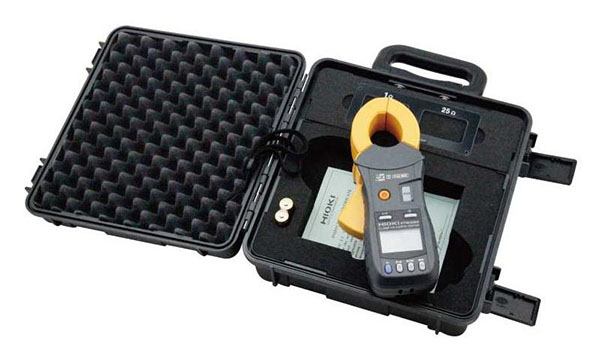

.jpg)
Ưu điểm vượt trội trên nền bê tông
Sự lợi hại của phương pháp này nằm ở chỗ nó hoàn toàn không cần tiếp xúc với đất nền xung quanh.
- Không phụ thuộc địa hình: Bạn có thể đứng trên tầng 50, đứng trong tầng hầm bê tông, hay đứng giữa sân nhựa đường, chỉ cần kẹp kìm vào dây dẫn là có kết quả.
- An toàn và liên tục: Kỹ thuật viên không cần ngắt kết nối hệ thống tiếp địa (điều cực kỳ nguy hiểm nếu có sự cố rò điện bất ngờ). Hệ thống điện của tòa nhà hay nhà máy vẫn hoạt động bình thường trong suốt quá trình đo.
- Tốc độ: Thời gian cho một phép đo chỉ tính bằng giây, nhanh gấp hàng chục lần so với việc rải dây và đóng cọc.
Tuy nhiên, người vận hành cần hiểu rõ giới hạn vật lý: Phương pháp này không thể áp dụng cho cọc tiếp địa đơn lẻ (Single rod) chưa được đấu nối, vì lúc này không có mạch vòng khép kín để dòng điện chạy qua.

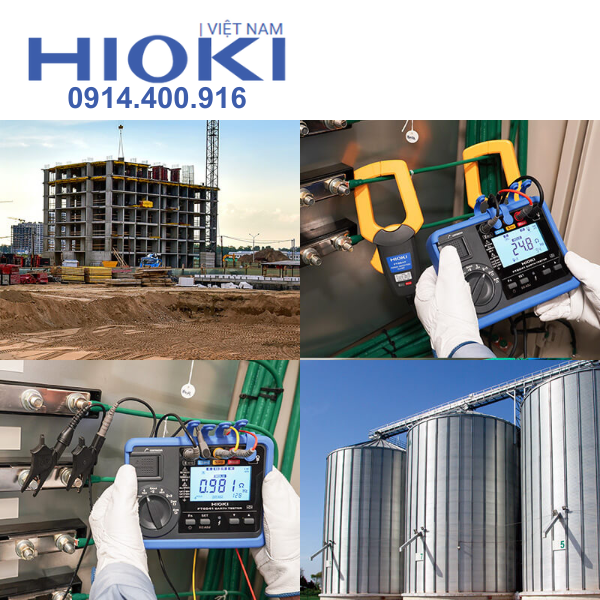

.jpg)

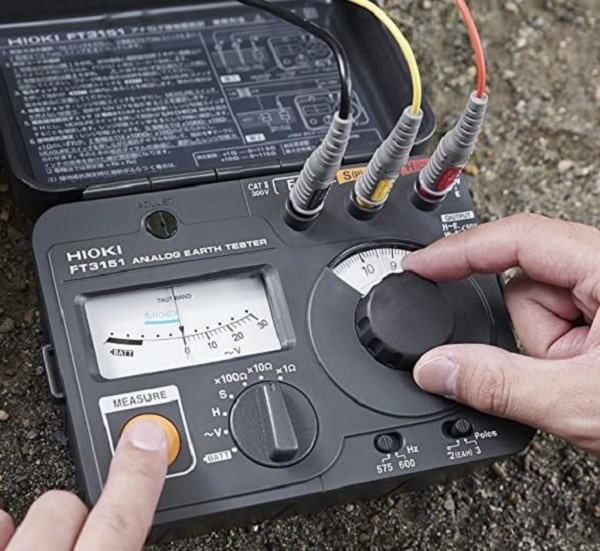

III. Giải pháp linh hoạt: Phương pháp đo 2 cực (2-Pole Method)
Khi đối mặt với một cọc tiếp địa độc lập nằm giữa nền bê tông (ví dụ: tiếp địa cho một tủ điều khiển máy CNC mới lắp đặt, chưa nối vào mạng lưới chung), phương pháp kìm trở nên vô hiệu. Lúc này, phương pháp đo 2 cực (hay còn gọi là phương pháp đơn giản hóa) trên các thiết bị đo kỹ thuật số là cứu cánh hiệu quả nhất.
Kỹ thuật mượn điểm tham chiếu
Bản chất của phương pháp 3 cực là cần cọc dòng và cọc áp. Trong phương pháp 2 cực, chúng ta gộp chung hai cọc này lại và thay thế bằng một "vật dẫn tiếp đất có sẵn" (Low Earth Resistance Reference).
Tại các khu vực đô thị hoặc nhà máy, dù không có đất mềm để đóng cọc, bạn vẫn luôn tìm thấy các vật dẫn kim loại có liên kết tốt với đất, bao gồm:
- Dây trung tính (N) của mạng điện lưới hạ thế (lưu ý về an toàn điện áp).
- Hệ thống đường ống cấp nước bằng kim loại chôn ngầm.
- Kết cấu khung thép, móng cọc của nhà xưởng (nếu đã được kiểm chứng tính liên tục).
.jpg)
Quy trình thực hiện chuẩn
- Chuyển thiết bị đo sang chế độ đo 2 cực (2-Pole / Simplified).
- Kết nối một đầu dây đo vào cọc tiếp địa cần kiểm tra.
- Kết nối đầu dây còn lại vào điểm tham chiếu (ví dụ: dây trung tính tại ổ cắm gần nhất hoặc vòi nước kim loại).
- Thực hiện phép đo.
Kết quả hiển thị trên máy là tổng của: R(cần đo) + R(tham chiếu) + R(dây đo).
Do các hệ thống tham chiếu như mạng lưới cấp nước hoặc dây trung tính lưới điện thường có điện trở rất thấp (gần bằng 0), kết quả đo được có thể được chấp nhận là giá trị thực tế của cọc tiếp địa với độ sai số không đáng kể. Giải pháp này giúp bạn "lách" qua chướng ngại vật bê tông một cách thông minh mà vẫn đảm bảo tính kỹ thuật.
IV. Giải pháp chuyên sâu: Kỹ thuật sử dụng lưới thép hoặc màng dẫn điện
Trong nhiều trường hợp, chủ đầu tư hoặc đơn vị tư vấn giám sát yêu cầu khắt khe về biên bản nghiệm thu, bắt buộc phải sử dụng phương pháp 3 cực để đảm bảo tính pháp lý cao nhất. Hoặc đơn giản là bạn không tìm thấy điểm tham chiếu nào tin cậy để dùng phương pháp 2 cực. Lúc này, kỹ thuật viên phải "biến bê tông thành đất dẫn điện".
Nguyên lý và vật liệu
Bê tông, dù khô cứng, thực chất là một vật liệu xốp và có khả năng dẫn điện nhất định nhờ các ion trong thành phần xi mắm và cốt liệu, đặc biệt khi bị làm ướt. Thay vì đóng cọc sâu (tiếp xúc theo chiều dọc), ta tạo ra sự tiếp xúc bề mặt (tiếp xúc theo phương ngang) bằng các tấm lưới kim loại.
Vật liệu cần chuẩn bị:
- Hai tấm lưới thép mềm (dạng lưới mắt cáo) hoặc hai tấm nỉ/vải bông dày, kích thước khoảng 30cm x 30cm trở lên.
- Nước (tốt nhất là nước muối pha loãng để tăng nồng độ ion dẫn điện).
Quy trình thao tác hiện trường
- Bố trí: Đặt hai tấm lưới thép lên mặt sàn bê tông tại các vị trí tương ứng với khoảng cách cọc áp và cọc dòng (theo nguyên tắc 61.8% hoặc các khoảng cách tiêu chuẩn 5-10m, 10-20m).
- Xử lý bề mặt: Đổ nước đẫm lên khu vực đặt lưới và các vùng bê tông xung quanh. Chờ khoảng 5-10 phút để nước thẩm thấu vào các khe rỗng vi mô của bề mặt bê tông.
- Kết nối: Kẹp đầu dây đo của máy vào tấm lưới thép. Nếu dùng vải nỉ, bạn đặt thanh kim loại nằm ngang đè lên tấm vải ướt, dùng vật nặng chèn lên để đảm bảo tiếp xúc ép chặt xuống mặt sàn.
- Đo đạc: Tiến hành đo như phương pháp 3 cực thông thường.
Thách thức về thiết bị
Đây là điểm mấu chốt phân biệt giữa các dòng máy đo "hàng chợ" và thiết bị chuyên dụng cao cấp. Khi đo trên bê tông bằng lưới thép, điện trở tiếp xúc phụ (Auxiliary Earth Resistance) tại điểm đặt lưới thường rất cao, có thể lên tới 5kΩ - 20kΩ hoặc hơn.
Các máy đo chất lượng thấp sẽ không đủ công suất nguồn để đẩy dòng điện đi qua mức trở kháng lớn này, dẫn đến máy báo lỗi và không thể đo. Ngược lại, các dòng thiết bị đo điện trở đất chuyên nghiệp được thiết kế với dải chấp nhận điện trở phụ cực rộng. Chúng có khả năng tự động kiểm tra, bù trừ và vẫn thực hiện phép đo chính xác ngay cả khi điều kiện tiếp xúc tại lưới rất kém. Đây chính là yếu tố "đắt xắt ra miếng" giúp công việc của bạn trôi chảy.
V. Những yếu tố kỹ thuật ảnh hưởng đến độ chính xác
Giải quyết được vấn đề địa hình mới chỉ là một nửa chặng đường. Môi trường đo đạc thực tế tại các khu vực bê tông hóa (thường là nhà máy, đô thị) còn chứa đựng nhiều tác nhân gây nhiễu. Để kết quả đo đáng tin cậy, thiết bị và người đo cần xử lý được các vấn đề sau:
Nhiễu điện thế đất (Earth Voltage)
Trong môi trường công nghiệp có nhiều máy móc, biến tần công suất lớn, luôn tồn tại các dòng điện rò chạy tản trong đất. Dòng điện này tạo ra một điện thế ký sinh. Nếu điện thế này quá lớn (thường trên 10V), nó sẽ làm lệch kết quả đo, khiến kim đồng hồ dao động không ngừng hoặc số nhảy loạn xạ.
Các thiết bị đo tốt luôn tích hợp chức năng đo điện áp đất trước tiên. Nếu phát hiện điện áp cao, máy sẽ cảnh báo để kỹ thuật viên xử lý nguồn nhiễu (tắt bớt thiết bị gây nhiễu) trước khi đo điện trở, đảm bảo an toàn cho mạch điện tử bên trong máy.
Sóng hài và nhiễu tần số
Các hệ thống điện hiện đại sinh ra rất nhiều sóng hài bậc cao. Nếu thiết bị đo sử dụng tần số đo trùng hoặc gần với tần số nhiễu này, kết quả sẽ sai lệch nghiêm trọng.Giải pháp kỹ thuật ở đây là các máy đo sử dụng phương pháp chuyển đổi tần số đo tự động hoặc tích hợp bộ lọc thông thấp (Low-pass filter) để loại bỏ các thành phần nhiễu, chỉ giữ lại tín hiệu đo chuẩn.
Độ bền thiết bị (IP Rating)
Như đã đề cập ở phương pháp dùng lưới thép, bạn sẽ phải làm việc với nước, bùn đất. Một chiếc máy đo điện trở đất dùng cho hiện trường bắt buộc phải có khả năng chống nước và bụi bẩn (ví dụ chuẩn IP65 hoặc IP67). Điều này không chỉ giúp máy bền bỉ hơn mà còn đảm bảo an toàn cho người đo khi thao tác trong môi trường ẩm ướt. Việc có thể rửa sạch máy dưới vòi nước sau khi lấm lem bùn đất là một tính năng thực tế được rất nhiều anh em kỹ thuật đánh giá cao
Việc đo điện trở tiếp địa trên nền bê tông hay những địa hình "khó nhằn" không còn là nhiệm vụ bất khả thi. Nó đòi hỏi người kỹ thuật viên không chỉ nắm vững lý thuyết về các phương pháp đo (Kìm kẹp, 2 cực, Lưới thép) mà còn cần sự hỗ trợ đắc lực từ các thiết bị đo lường chất lượng cao. Sự khác biệt giữa việc loay hoay cả buổi không ra kết quả và việc hoàn thành biên bản nghiệm thu trong 15 phút nằm ở chính công cụ bạn cầm trên tay. Một thiết bị đo tốt không chỉ giải quyết vấn đề địa hình mà còn xử lý các nhiễu động, đảm bảo tính chính xác và an toàn tuyệt đối.
Nếu bạn đang tìm kiếm những giải pháp đo lường chuyên sâu, bền bỉ và chính xác để đối mặt với mọi thử thách tại công trình, hãy tham khảo các dòng thiết bị đo điện trở tiếp địa chính hãng tại Hioki Việt Nam. Với dải sản phẩm đa dạng từ ampe kìm đo đất tiện lợi đến các máy đo đa năng chịu được điều kiện khắc nghiệt, chúng tôi cam kết mang lại giải pháp tối ưu nhất cho công việc của bạn.
Đừng để địa hình cản trở chuyên môn của bạn – hãy trang bị đúng công cụ để làm chủ mọi tình huống.
Sản phẩm liên quan

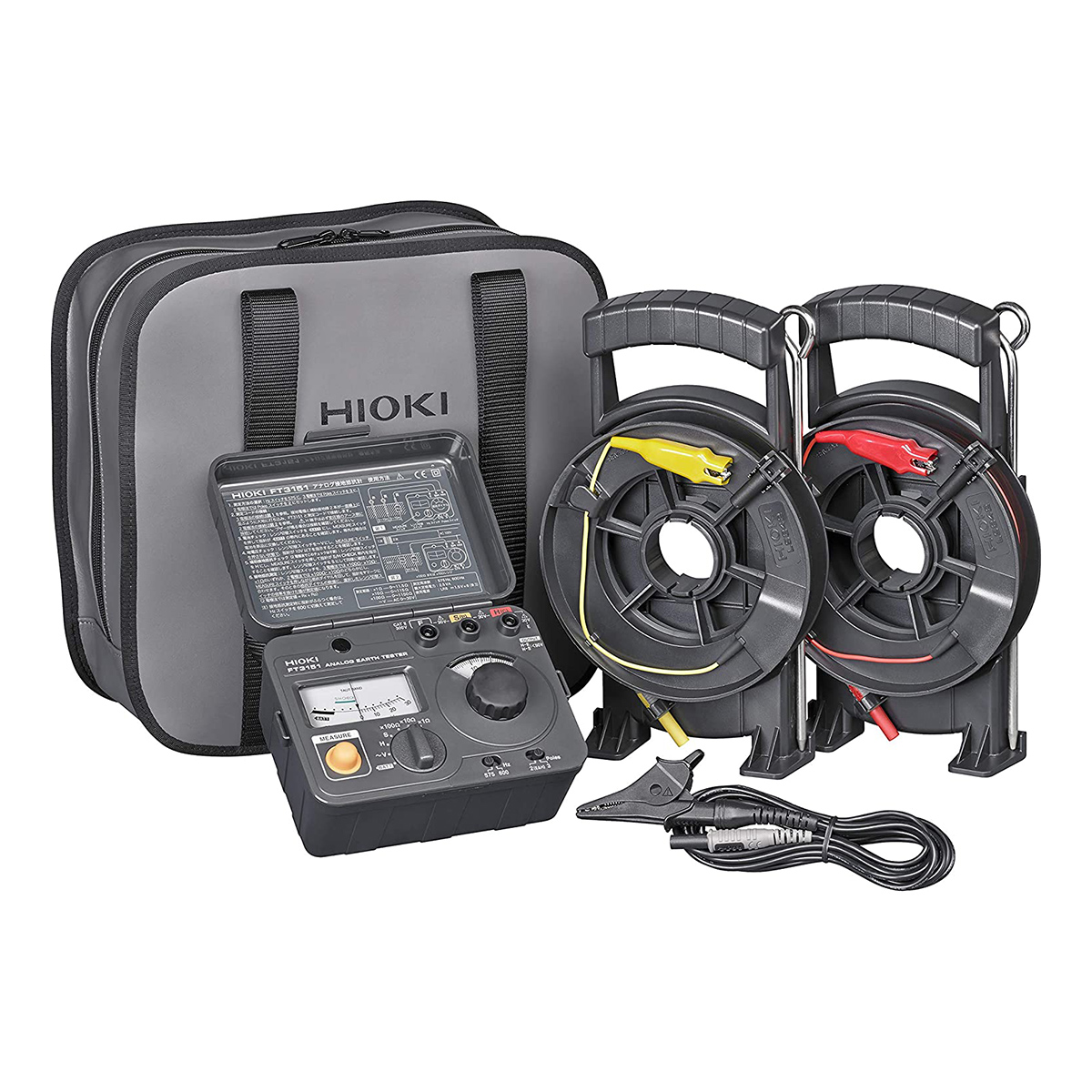

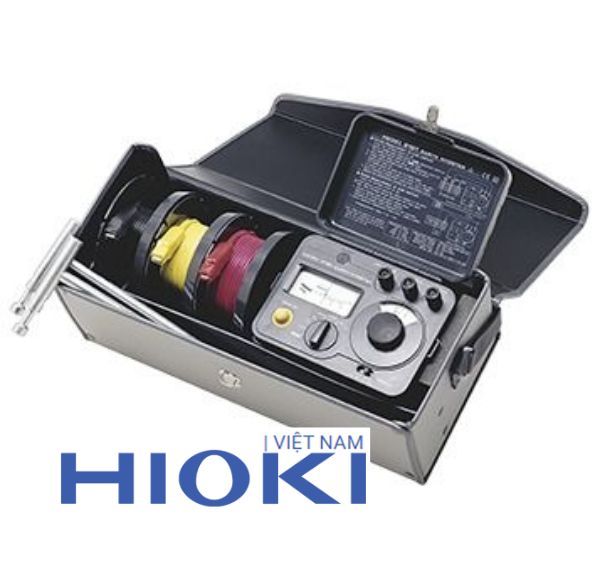

THIẾT BỊ ĐO ĐIỆN TRỞ ĐẤT ANALOG FT3151
8.700.000 đ

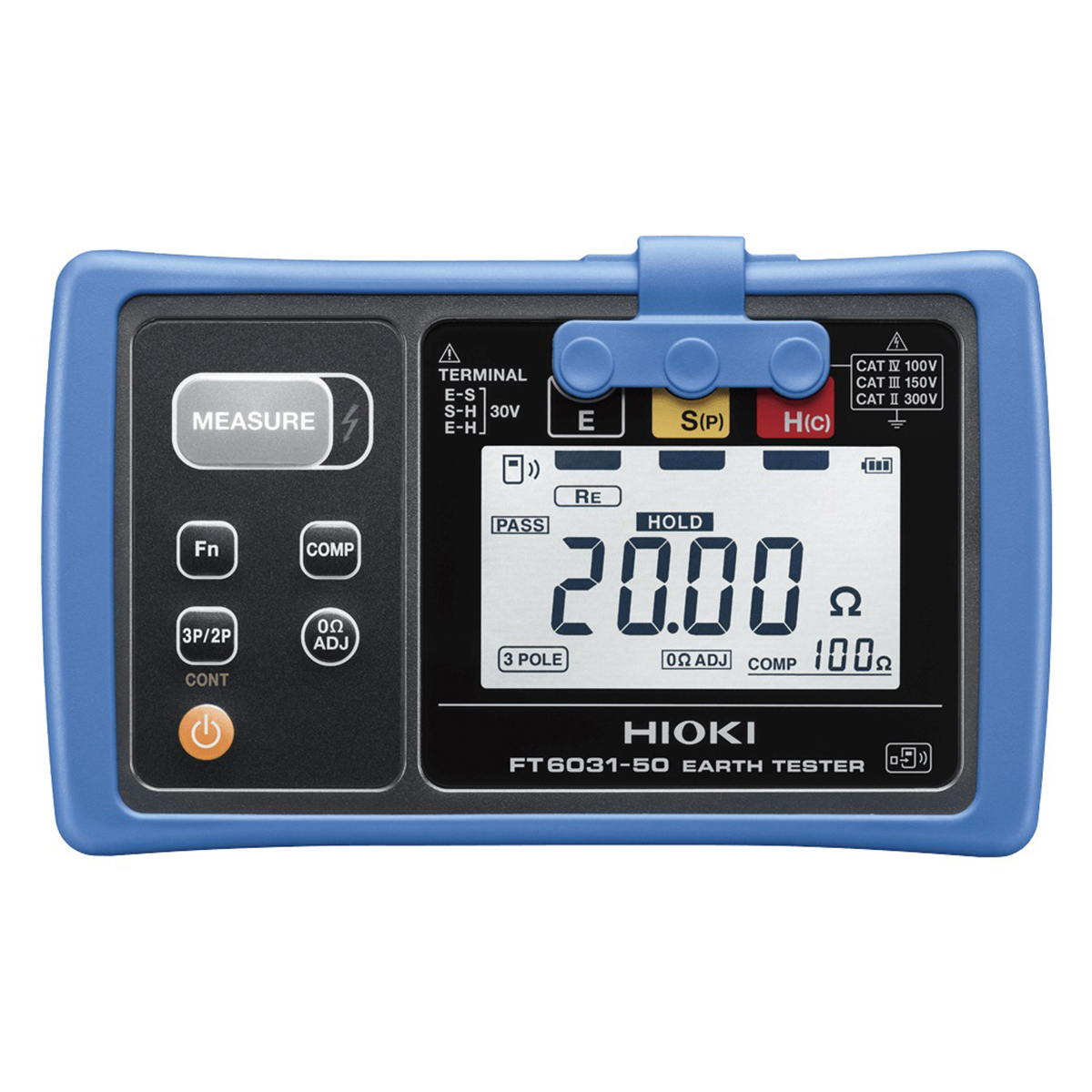

THIẾT BỊ ĐO ĐIỆN TRỞ ĐẤT FT6031-50
9.500.000 đ

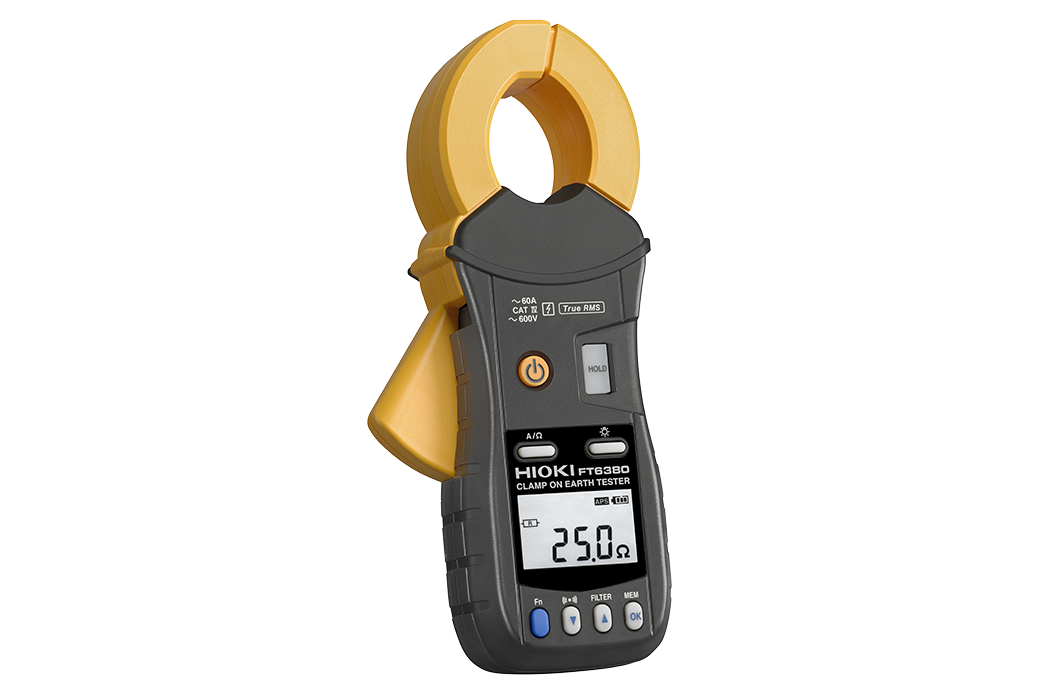

KÌM ĐO ĐIỆN TRỞ ĐẤT FT6380-50
