Kỹ thuật viên đo điện trở một cuộn dây bằng đồng hồ vạn năng — kết quả: 2.5Ω. Thực tế cuộn dây chỉ có 0.3Ω. Sai số 2.2Ω là điện trở của chính hai dây đo đang kết nối vào VOM — và anh không thực hiện bước zero điện trở trước khi đo.
Tuần sau, anh đo dòng DC bằng ampe kìm AC/DC ngay sau khi bật máy — kết quả: 3.2A dù không có dòng điện nào chạy qua. Đây là offset DC của cảm biến Hall Effect — cần thực hiện auto-zero để loại bỏ trước khi đo.
Thiết bị đo chính xác cao đến đâu cũng cho kết quả sai nếu không thực hiện đúng quy trình hiệu chỉnh (zero/cal) trước khi đo. Đây là bước cơ bản nhưng thường xuyên bị bỏ qua — đặc biệt với những người mới vào nghề.
.png)

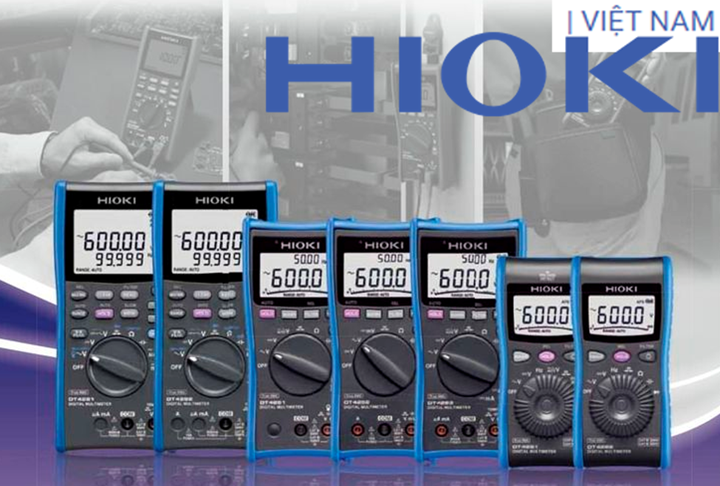

I. Zero Điện Trở Trên Đồng Hồ Vạn Năng
Vấn đề: Khi đo điện trở, dây đo của đồng hồ vạn năng có điện trở riêng — thường từ 0.1Ω đến 0.5Ω tùy chất lượng dây và điều kiện tiếp xúc đầu que. Con số nhỏ này không đáng kể khi đo điện trở lớn (kΩ, MΩ), nhưng gây sai số lớn khi đo điện trở nhỏ (< 10Ω) — như cuộn dây động cơ, điện trở shunt, điện trở tiếp xúc.

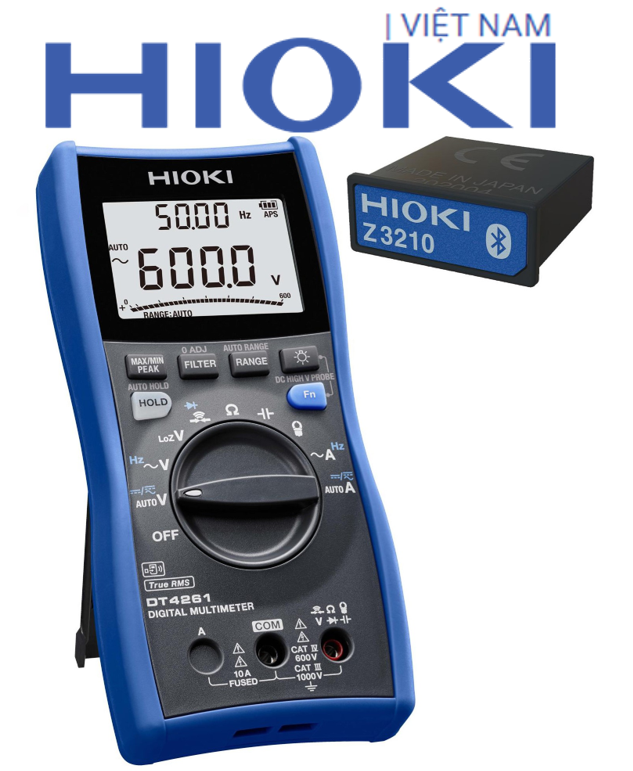

Quy trình zero điện trở đúng cách: Chuyển VOM sang thang đo điện trở (Ω). Chạm hai đầu que đo vào nhau — không phải chỉ chạm đầu que mà phải ép chặt và xoay nhẹ để đảm bảo tiếp xúc tốt. Đọc giá trị hiển thị — đây là điện trở dây đo. Nhấn nút REL (Relative) hoặc ZERO tùy model đồng hồ vạn năng Hioki DT4261 — thiết bị sẽ lấy giá trị hiện tại làm mốc 0, trừ đi khỏi tất cả các phép đo tiếp theo.
Lưu ý quan trọng: Zero điện trở chỉ có hiệu lực cho đến khi bạn thay dây đo hoặc thay đổi cách nối. Nếu rút dây ra cắm lại — phải zero lại từ đầu. Nếu chuyển sang thang đo khác rồi quay lại thang Ω — tùy model có thể cần zero lại.
Khi nào bắt buộc phải zero: Đo điện trở cuộn dây động cơ (thường < 5Ω), đo điện trở tiếp xúc đầu cốt, đo điện trở shunt, đo bất kỳ điện trở nhỏ hơn 10Ω.
.png)
II. Auto-Zero Ampe Kìm AC/DC (Hall Effect)

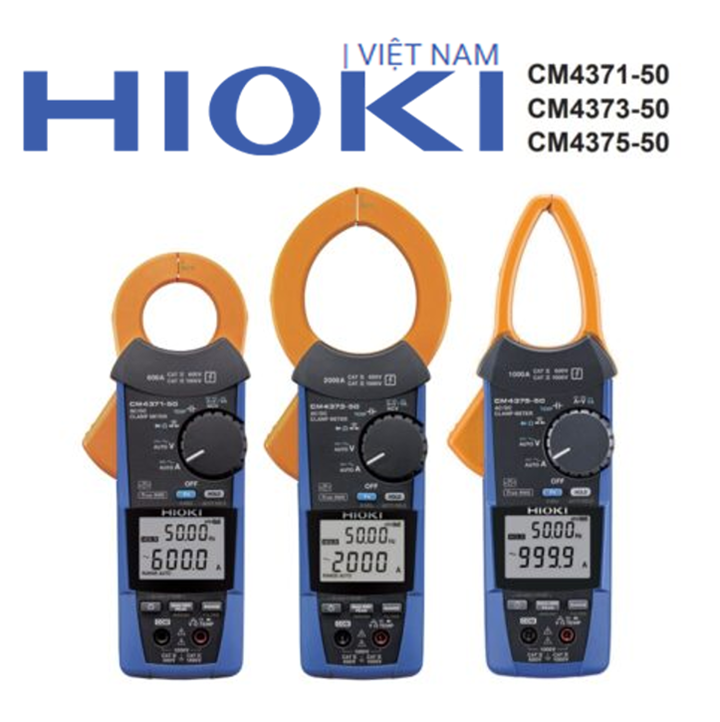

Vấn đề: Cảm biến Hall Effect trong ampe kìm AC/DC Hioki CM4371, CM4373 rất nhạy — nhạy đến mức nó phát hiện cả từ trường Trái Đất và từ trường rò rỉ từ thiết bị xung quanh. Khi bật máy lên, cảm biến có thể đang chỉ một giá trị offset DC khác 0 — dù không có dòng điện nào chạy qua kìm.
Offset này có thể là 0.5A, 1A hoặc thậm chí vài A tùy điều kiện từ trường môi trường. Nếu không loại trừ, mọi phép đo DC đều bị sai một lượng bằng offset này.
Quy trình auto-zero ampe kìm AC/DC đúng cách: Bật ampe kìm, chờ 30 giây để ổn định nhiệt. Đảm bảo hàm kìm đang mở và KHÔNG có dây dẫn nào trong kìm. Di chuyển kìm ra xa các nguồn từ trường mạnh (động cơ, biến áp, busbar khác) ít nhất 30cm. Nhấn nút ZERO hoặc AUTO ZERO — đợi đến khi màn hình hiển thị 0.00A. Giờ mới kẹp kìm vào dây dẫn cần đo.
Lưu ý: Auto-zero phải thực hiện lại mỗi khi bạn di chuyển kìm đến vị trí đo mới có môi trường từ trường khác. Trong thực tế, thao tác nhanh: bật máy → đợi 30 giây → auto-zero → kẹp kìm → đọc kết quả.
Chỉ cần cho DC, không cần cho AC: Dòng AC xoay chiều liên tục nên offset DC không ảnh hưởng đến phép đo AC. Bước auto-zero chỉ quan trọng khi đo dòng DC.
.png)
III. Zero Và Cal Cho Máy Đo Nội Trở Ắc Quy

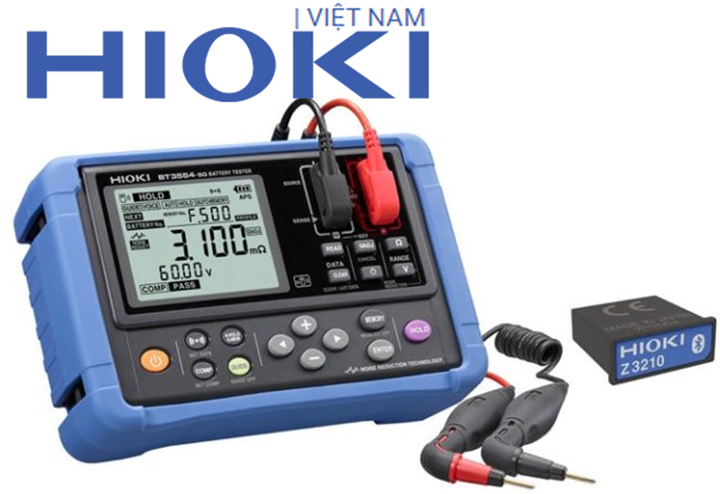

Vấn đề: Máy đo nội trở ắc quy như đồng hồ đo kiểm tra ắc quy Hioki BT3554 đo điện trở ở cấp mΩ — cực kỳ nhỏ. Điện trở của dây đo và kẹp đo có thể là 5–20mΩ — gần bằng hoặc hơn cả điện trở nội của ắc quy tốt. Không zero → kết quả sai hoàn toàn.
Quy trình zero BT3554: Kết nối đầy đủ dây đo và kẹp ắc quy vào máy. Kẹp 2 kẹp ắc quy vào nhau trực tiếp (ngắn mạch kẹp). Trên màn hình sẽ hiển thị giá trị điện trở của dây và kẹp — nhấn ZERO. Máy ghi nhận và trừ giá trị này khỏi tất cả phép đo tiếp theo.
Khi nào phải zero lại: Mỗi khi thay dây đo hoặc kẹp. Khi dây đo bị gập, uốn nhiều (điện trở thay đổi). Khi nhiệt độ môi trường thay đổi lớn (> 10°C). Trước mỗi ca đo ắc quy quan trọng.
.png)
IV. Zeroing Que Đo Nhiệt Độ (Thermocouple)

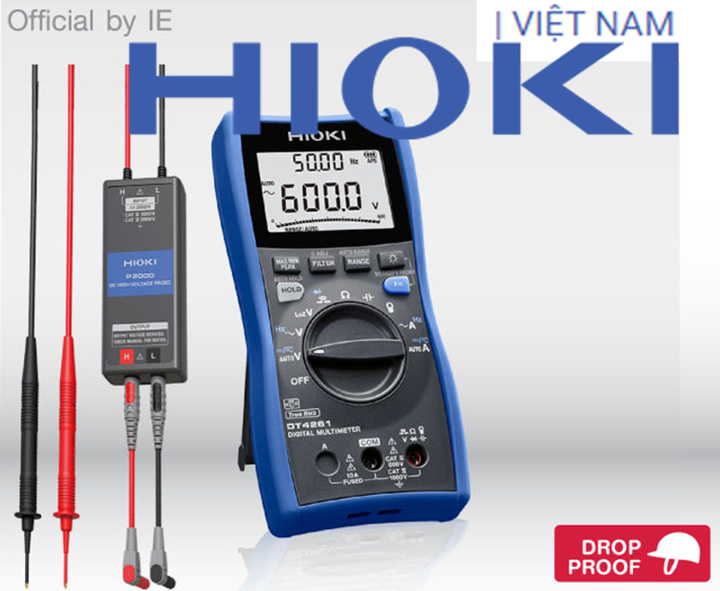

Vấn đề: Đồng hồ vạn năng có chức năng đo nhiệt độ (như Hioki DT4261 khi kết nối đầu đo nhiệt K-type) hiển thị nhiệt độ của đầu que đo — không phải nhiệt độ ambient. Nếu đầu que đang còn lạnh từ kho lạnh hoặc nóng từ phơi nắng, giá trị đo sẽ sai.
Cách xử lý: Đặt đầu que tiếp xúc với đối tượng cần đo ít nhất 30–60 giây trước khi đọc kết quả. Với đo nhiệt độ môi trường: để đầu que tiếp xúc với không khí nơi cần đo ít nhất 2 phút. Không zero nhiệt độ theo nghĩa bấm nút — mà là chờ ổn định nhiệt.
.png)
V. Tại Sao Không Nên Bỏ Qua Bước Zero
Trong môi trường sản xuất và bảo trì công nghiệp, quyết định quan trọng được đưa ra dựa trên kết quả đo. Đo sai 0.5Ω điện trở tiếp xúc có thể dẫn đến bỏ qua điểm nối đang quá nhiệt. Đo sai 2A dòng DC có thể dẫn đến kết luận sai về trạng thái nạp của ắc quy.
Bước zero/cal mất không quá 30 giây — nhưng đảm bảo tất cả phép đo tiếp theo có nền tảng chính xác. Đây không phải quy trình tùy chọn, đây là điều kiện tiên quyết của phép đo chính xác.
.png)
Mua hang tại HIOKI Việt Nam
Hioki thiết kế các thiết bị đo với độ chính xác cao — nhưng độ chính xác đó chỉ được khai thác đầy đủ khi người dùng thực hiện đúng quy trình hiệu chỉnh trước khi đo. Đồng hồ vạn năng DT4261, ampe kìm AC/DC CM4371 và máy đo nội trở ắc quy BT3554 đều có chức năng zero/auto-zero tích hợp — dễ sử dụng và không tốn thêm thời gian đáng kể.
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trợ miễn phí!
