Checklist Commissioning Hệ Thống Điện Mặt Trời: Đo Gì Trước Khi Hòa Lưới?

Commissioning (vận hành thử nghiệm và nghiệm thu) không phải "đóng điện xem có chạy không". Đây là quy trình đo lường bài bản để đảm bảo hệ thống hoạt động an toàn, đúng hiệu suất thiết kế, và có dữ liệu baseline để so sánh trong suốt vòng đời vận hành.

Bước 1: Kiểm Tra Cách Điện Cáp DC Trước Khi Đóng Inverter

Tại sao: Cáp DC từ tấm pin về inverter thường có điện áp 600–1500V DC. Cách điện kém trên cáp DC tạo ra dòng rò — nguy cơ cháy nổ và hỏng inverter. Theo tiêu chuẩn IEC 62446-1, kiểm tra cách điện cáp DC là bước bắt buộc trước khi đóng inverter.

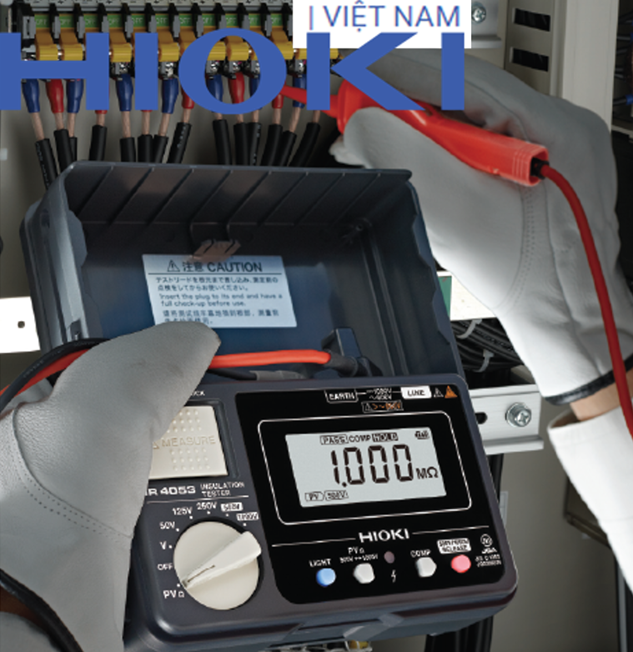

Cách thực hiện: Ngắt tất cả string khỏi inverter. Dùng đồng hồ đo điện trở cách điện Hioki IR4053-10 — đây là model chuyên biệt cho hệ thống PV, có mạch bảo vệ chống điện áp ngược từ tấm pin. Đo điện trở cách điện từng string với điện áp thử 500V DC. Yêu cầu: ≥ 1MΩ cho mỗi 1kW công suất lắp đặt.

Ghi nhận: Ghi kết quả từng string vào biên bản — đây là baseline để so sánh trong các lần kiểm tra định kỳ hàng năm.

Bước 2: Đo Điện Áp Hở Mạch (Voc) Từng String

Tại sao: So sánh Voc đo thực tế với Voc tính toán theo nhiệt độ và cường độ bức xạ tại thời điểm đo. Chênh lệch lớn hơn 5% cho thấy có tấm pin hỏng, nối ngược cực hoặc tấm pin bị bóng che trong string.

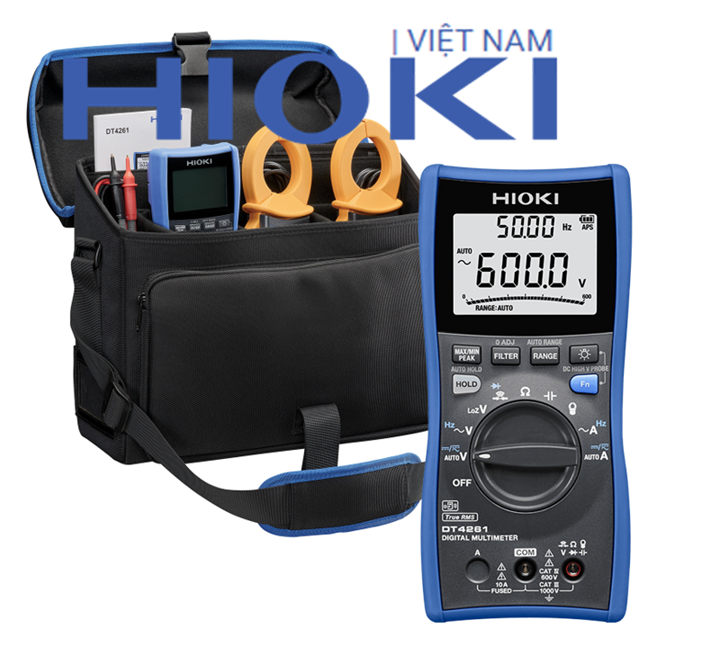

Cách thực hiện: Đo bằng đồng hồ vạn năng Hioki DT4261 — lưu ý chọn thang DCV vì đây là điện áp DC. Ghi nhiệt độ tấm pin và cường độ bức xạ tại thời điểm đo (bằng thiết bị đo bức xạ). Dùng công thức hiệu chỉnh nhiệt độ: Voc_thực_tế = Voc_STC × [1 + βVoc × (T_tấm_pin − 25°C)].

Bước 3: Đo Dòng Ngắn Mạch (Isc) Từng String

Tại sao: Isc phản ánh trực tiếp cường độ bức xạ và tình trạng từng tấm pin trong string. String nào có Isc thấp hơn đáng kể so với các string khác trong cùng điều kiện bức xạ — có tấm pin bị hỏng hoặc bị bóng che.

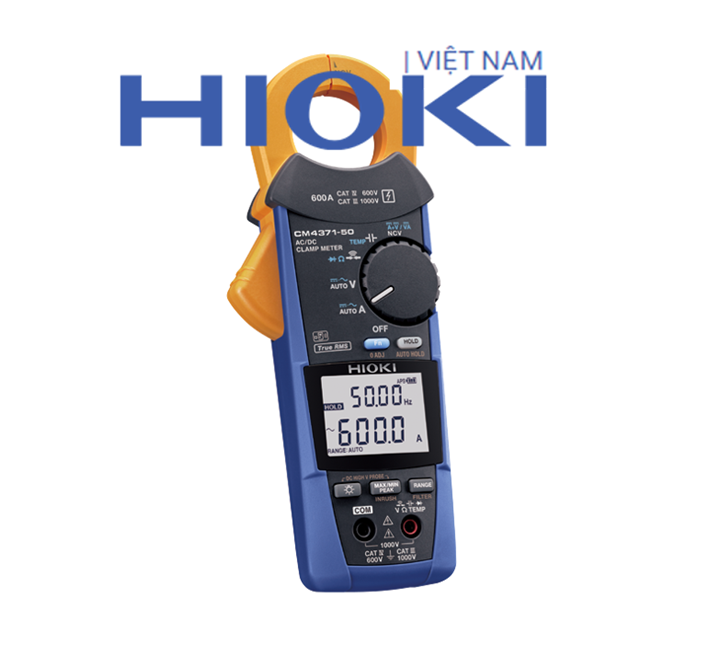

Cách thực hiện: Dùng ampe kìm AC/DC Hioki CM4373-50 kẹp vào dây dương của từng string. Đọc dòng DC khi string được nối ngắn mạch qua điện trở thấp (theo hướng dẫn an toàn). So sánh giữa các string — chênh lệch quá 10% cần điều tra tấm pin trong string đó.

Bước 4: Kiểm Tra Điện Trở Tiếp Đất Hệ Thống

Tại sao: Khung nhôm giá đỡ tấm pin, vỏ inverter và tủ điện DC phải được tiếp đất chắc chắn. Điện trở tiếp đất cao đồng nghĩa khi có sự cố chạm vỏ, dòng sự cố không thoát về đất đủ nhanh để ngắt bảo vệ — nguy hiểm điện giật cho người bảo trì.

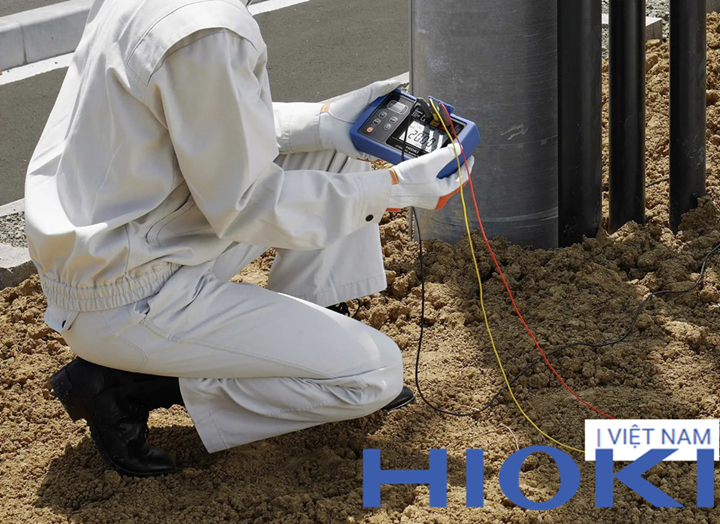

Cách thực hiện: Dùng đồng hồ đo điện trở tiếp đất Hioki FT6031-50 đo điện trở hệ thống tiếp đất. Yêu cầu theo IEC 62548: ≤ 10Ω cho hệ thống dân dụng, ≤ 4Ω cho hệ thống thương mại/công nghiệp.

Bước 5: Đo Điện Áp và Dòng DC Đầu Vào Inverter Khi Đóng

Tại sao: Xác nhận tất cả string đang cấp điện vào inverter đúng cực tính, điện áp MPPT trong dải cho phép, và dòng DC tổng phù hợp với công suất bức xạ thực tế.

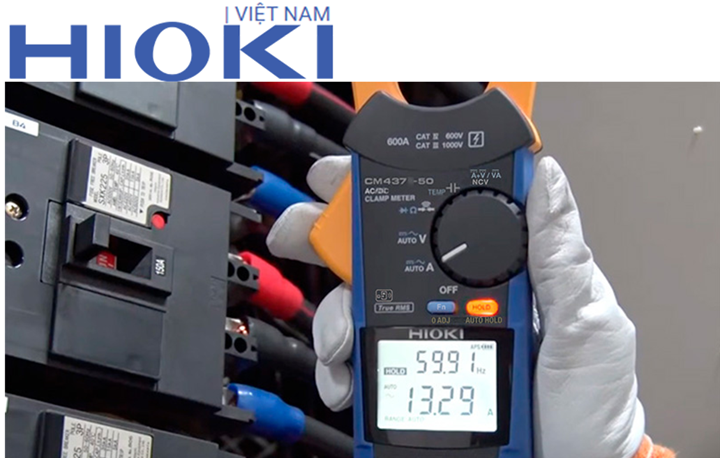

Cách thực hiện: Sau khi đóng cầu dao DC, dùng ampe kìm AC/DC CM4371-50 đo dòng tổng vào inverter. So sánh với công suất ước tính: P = V_DC × I_DC. Sai lệch so với lý thuyết quá 15% (có tính bức xạ và nhiệt độ thực tế) — cần kiểm tra lại từng string.

Bước 6: Kiểm Tra Chất Lượng Điện AC Đầu Ra Inverter

Tại sao: Trước khi hòa lưới chính thức, inverter phải đảm bảo điện AC đầu ra đáp ứng tiêu chuẩn kỹ thuật của EVN và QCVN 21:2014/BCT: điện áp 220V ±10%, tần số 50Hz ±0.5Hz, THD điện áp ≤ 5%, hệ số công suất ≥ 0.9.

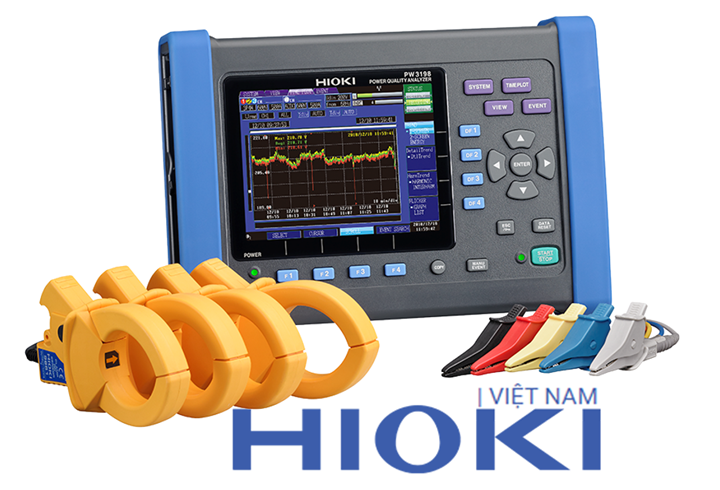

Cách thực hiện: Dùng thiết bị phân tích công suất và chất lượng điện Hioki PQ3198 — thiết bị phân tích chất lượng điện Class A theo IEC 61000-4-30, đo đầy đủ các thông số EVN yêu cầu. Ghi lại toàn bộ 30 phút đầu sau khi inverter hòa lưới để có dữ liệu nghiệm thu.

Bước 7: Kiểm Tra Bảo Vệ Chống Đảo Chiều (Anti-Islanding)

Tại sao: Khi lưới điện EVN mất điện, inverter phải ngắt trong vòng 2 giây để tránh hệ thống điện mặt trời tiếp tục cấp điện vào lưới đã mất điện — gây nguy hiểm cho công nhân EVN đang sửa chữa đường dây.

Cách thực hiện: Cắt nguồn lưới mô phỏng (ngắt cầu dao phía lưới), bấm giờ đến khi inverter ngắt. Yêu cầu theo QCVN: ≤ 2 giây. Ghi nhận thời gian ngắt vào biên bản commissioning. Nếu inverter không ngắt trong 2 giây — cần hiệu chỉnh cài đặt bảo vệ.

Bước 8: Đo Hiệu Suất Thực Tế So Với Thiết Kế (PR — Performance Ratio)

Tại sao: Performance Ratio (PR) là chỉ số chuẩn quốc tế (IEC 61724) đánh giá hiệu suất tổng thể của hệ thống. PR thấp hơn thiết kế từ 5% trở lên tại thời điểm commissioning — cần tìm nguyên nhân trước khi ký nghiệm thu.

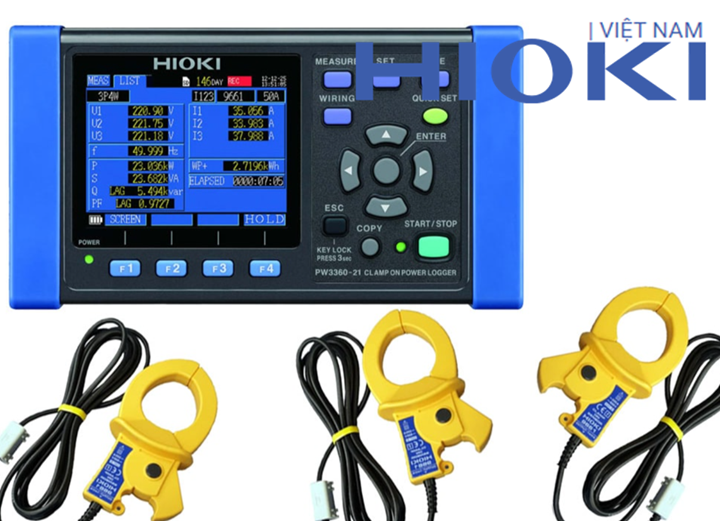

Cách thực hiện: Dùng Hioki PW3360 ghi điện năng AC đầu ra trong 1 ngày nắng tốt, kết hợp với thiết bị đo bức xạ. Tính PR = E_AC / (G × A × η_STC). Hệ thống mới lắp nên đạt PR ≥ 75–80%.
