Đồng hồ đo điện trở tiếp đất - Bí quyết đảm bảo an toàn điện tối đa

Hệ thống tiếp đất (nối đất) là một trong những thành phần quan trọng nhất của mọi hệ thống điện, từ nhà ở, tòa nhà thương mại cho đến các nhà máy công nghiệp lớn. Nó đóng vai trò như một "lưới an toàn", dẫn các dòng điện rò rỉ, sét đánh hoặc quá áp xuống đất, bảo vệ con người khỏi nguy cơ điện giật và bảo vệ thiết bị điện khỏi hư hỏng. Tuy nhiên, hiệu quả của hệ thống tiếp đất phụ thuộc hoàn toàn vào giá trị điện trở tiếp đất. Để đảm bảo giá trị này nằm trong ngưỡng an toàn cho phép, việc sử dụng đồng hồ đo điện trở tiếp đất là bắt buộc. Bài viết này sẽ cung cấp một cái nhìn toàn diện về đồng hồ đo điện trở tiếp đất, từ nguyên lý hoạt động, các phương pháp đo, ứng dụng thực tế và những lưu ý khi sử dụng thiết bị này.

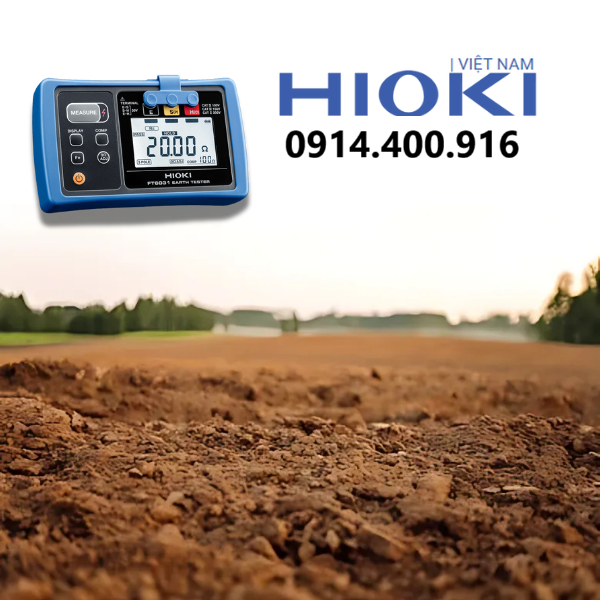

Đồng hồ đo điện trở tiếp đất - Bí quyết đảm bảo an toàn điện tối đa

1. Tầm quan trọng của việc đo điện trở tiếp đất

Điện trở tiếp đất là thước đo mức độ dễ dàng mà dòng điện có thể truyền từ hệ thống xuống đất. Một giá trị điện trở thấp cho thấy hệ thống nối đất hoạt động hiệu quả, còn một giá trị cao có nghĩa là dòng điện khó thoát ra, làm tăng nguy cơ giật điện và hư hỏng thiết bị. Các tiêu chuẩn an toàn điện quốc gia và quốc tế đều quy định giá trị điện trở tiếp đất phải thấp hơn một ngưỡng nhất định (thường là dưới 4 Ω, tùy thuộc vào ứng dụng). Việc đo và kiểm tra định kỳ là bắt buộc để:

Bảo vệ con người: Giúp dòng điện rò rỉ thoát xuống đất ngay lập tức, ngăn ngừa điện giật chết người.
Bảo vệ thiết bị: Giảm thiểu thiệt hại do sét đánh, quá áp và các sự cố về điện.
Đảm bảo hệ thống hoạt động ổn định: Các thiết bị điện tử nhạy cảm, đặc biệt là trong các trung tâm dữ liệu, cần một hệ thống tiếp đất tốt để hoạt động ổn định, tránh nhiễu và các vấn đề về chất lượng điện.

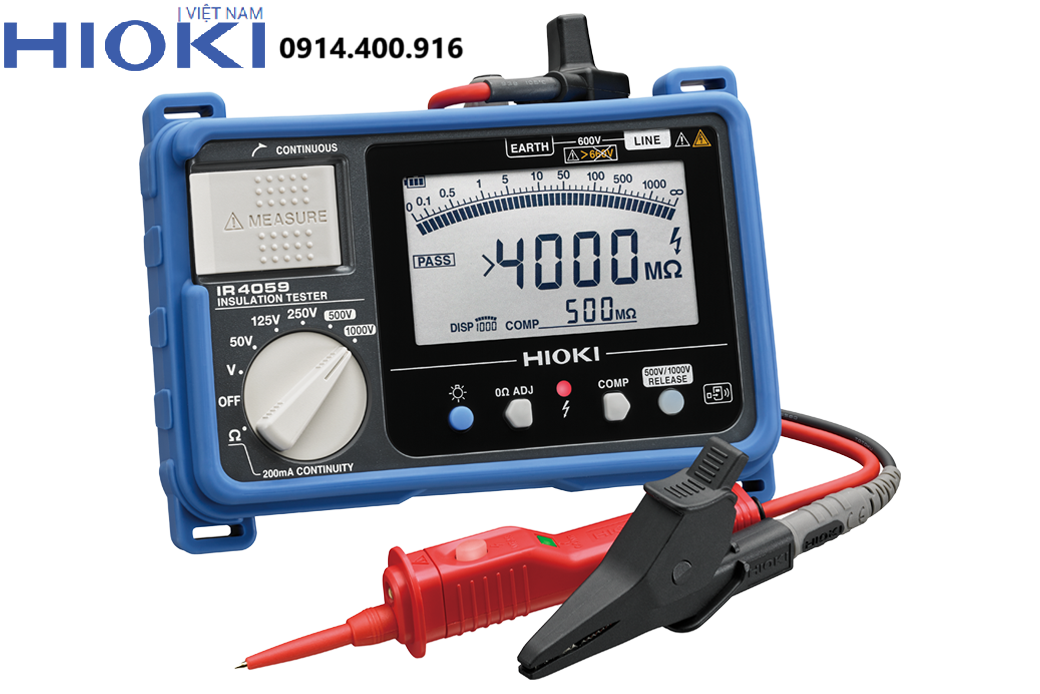

Đồng hồ đo điện trở tiếp đất - Bí quyết đảm bảo an toàn điện tối đa

2. Nguyên lý hoạt động và các phương pháp đo

Đồng hồ đo điện trở tiếp đất (hay còn gọi là máy đo điện trở tiếp đất) hoạt động dựa trên nguyên lý của định luật Ohm (R=U/I). Thiết bị sẽ tạo ra một dòng điện thử nghiệm và truyền nó vào hệ thống tiếp đất, sau đó đo điện áp phát sinh. Từ hai giá trị này, nó sẽ tính toán và hiển thị giá trị điện trở. Có nhiều phương pháp đo, nhưng phổ biến nhất là phương pháp 3 cực và phương pháp 4 cực.

Phương pháp 3 cực (3-Pole Method): Đây là phương pháp phổ biến và được sử dụng rộng rãi nhất.

Nguyên lý: Đồng hồ sẽ nối với hệ thống tiếp đất cần đo (E), và hai cọc điện cực phụ được đóng sâu xuống đất. Một cọc dùng để tạo dòng (P - Potential), cọc còn lại dùng để đo điện áp (C - Current).
Cách thức: Thiết bị sẽ tạo ra một dòng điện xoay chiều với tần số nhất định (thường là 128 Hz) truyền qua cọc C. Dòng điện này sẽ đi qua hệ thống tiếp đất và trở về đồng hồ. Cọc P được dùng để đo điện áp giữa cọc P và cọc E. Từ giá trị dòng điện và điện áp, đồng hồ sẽ tính toán điện trở. Để đảm bảo độ chính xác, cọc P phải được đóng tại "vùng điện áp bằng không" (zero potential zone), nơi không bị ảnh hưởng bởi điện trở của cọc E hay cọc C.

Phương pháp 4 cực (4-Pole Method): Đây là phương pháp chính xác nhất, thường được dùng để đo điện trở suất của đất hoặc kiểm tra các hệ thống tiếp đất lớn. Phương pháp này có thêm một cọc đo dòng điện thứ tư, giúp loại bỏ điện trở của dây dẫn, mang lại kết quả có độ chính xác cao hơn.

Phương pháp không cọc (Stakeless Method): Đây là phương pháp hiện đại và tiện lợi nhất. Nó sử dụng hai vòng kẹp cảm ứng để đo điện trở mà không cần đóng cọc xuống đất. Một kẹp tạo dòng và kẹp còn lại đo dòng, rất hữu ích cho các khu vực có nền bê tông hoặc không thể đóng cọc. Tuy nhiên, phương pháp này chỉ áp dụng được cho các hệ thống tiếp đất đã được nối song song với nhau.

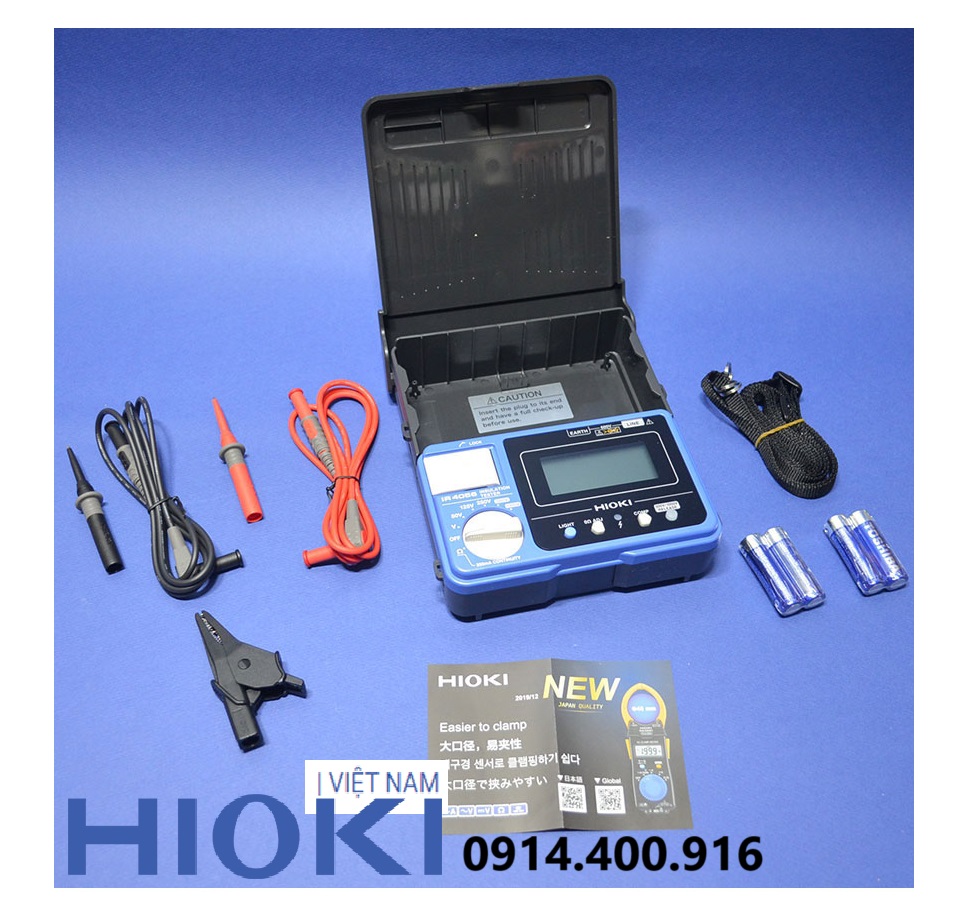

Đồng hồ đo điện trở tiếp đất - Bí quyết đảm bảo an toàn điện tối đa

3. Các tính năng và công nghệ tiên tiến

Một chiếc đồng hồ đo điện trở tiếp đất hiện đại không chỉ đơn thuần là đo điện trở.

Tích hợp đo điện trở suất của đất: Một số thiết bị có khả năng đo điện trở suất của đất, rất quan trọng trong việc thiết kế và lắp đặt hệ thống tiếp đất mới.
Đo điện áp nhiễu: Các dòng điện nhiễu trong đất có thể làm sai lệch kết quả đo. Các đồng hồ đo cao cấp có khả năng lọc nhiễu, đảm bảo kết quả chính xác ngay cả trong môi trường có nhiều sóng điện từ.
Cảnh báo an toàn: Cảnh báo khi phát hiện điện áp nguy hiểm trên dây dẫn hoặc cọc đo, giúp bảo vệ người sử dụng.
Chức năng ghi dữ liệu và kết nối thông minh: Lưu trữ kết quả đo, tạo báo cáo và truyền dữ liệu qua Bluetooth hoặc USB. Điều này giúp các kỹ sư dễ dàng theo dõi, phân tích và báo cáo định kỳ.

4. Ứng dụng thực tế: Ai cần đồng hồ đo điện trở tiếp đất?

Mọi cá nhân và tổ chức có trách nhiệm về an toàn điện đều cần sử dụng thiết bị này.

Các công ty điện lực: Kiểm tra điện trở tiếp đất của các trạm biến áp, cột điện, hệ thống phân phối.
Các nhà máy, khu công nghiệp: Đảm bảo an toàn cho các hệ thống máy móc, thiết bị sản xuất.
Các tòa nhà thương mại và dân dụng: Kiểm tra hệ thống chống sét và nối đất của các tòa nhà.
Các nhà thầu xây dựng: Kiểm tra hệ thống tiếp đất trước khi bàn giao công trình.

Đồng hồ đo điện trở tiếp đất - Bí quyết đảm bảo an toàn điện tối đa

Đồng hồ đo điện trở tiếp đất không chỉ là một công cụ, mà là một khoản đầu tư vào sự an toàn. Việc sử dụng thiết bị này giúp đảm bảo hệ thống tiếp đất luôn hoạt động hiệu quả, bảo vệ tài sản và trên hết là tính mạng con người. Hiểu rõ về các phương pháp đo, tính năng và cách lựa chọn thiết bị phù hợp sẽ giúp bạn làm chủ công việc và đảm bảo an toàn điện tối đa.
