Đo điện trở đất giúp kiểm tra hiệu quả hệ thống tiếp địa của các tòa nhà, trạm biến áp, công trình công nghiệp. Đảm bảo các tiêu chuẩn an toàn về điện, bảo vệ thiết bị và con người trước nguy cơ dòng rò hoặc sự cố chạm đất. Từ những giá trị mang lại của thiết bị đo điện trở đất thì đây là công cụ đo lường quan trọng nên cần sử dụng sao cho tối ưu hiệu quả nhất.
Cấu tạo và nguyên lý hoạt động của thiết bị đo điện trở đất
Thiết bị đo điện trở đất là công cụ chuyên dụng dùng để đo điện trở của hệ thống tiếp địa (điện trở đất), nhằm đánh giá khả năng tản dòng điện xuống đất của một công trình hoặc thiết bị điện. Đây là một bước quan trọng để đảm bảo hệ thống tiếp địa hoạt động hiệu quả, từ đó bảo vệ an toàn cho con người và thiết bị.
Nguyên lý hoạt động của thiết bị đo điện trở đất
Thiết bị đo điện trở đất hoạt động dựa trên nguyên tắc đo trở kháng của dòng điện xoay chiều trong môi trường đất. Quá trình đo thường sử dụng các que đo để:
- Tạo một mạch điện hoàn chỉnh giữa thiết bị, hệ thống tiếp địa, và đất xung quanh.
- Tính toán giá trị điện trở đất bằng cách đo dòng điện và điện áp giữa các điểm đo.
Có hai phương pháp phổ biến:
- Phương pháp đo 3 cực: Sử dụng ba que đo (P, C, E) để đo điện trở.
- Phương pháp đo 4 cực: Thêm một que đo để tăng độ chính xác và loại bỏ ảnh hưởng của điện trở dây dẫn.

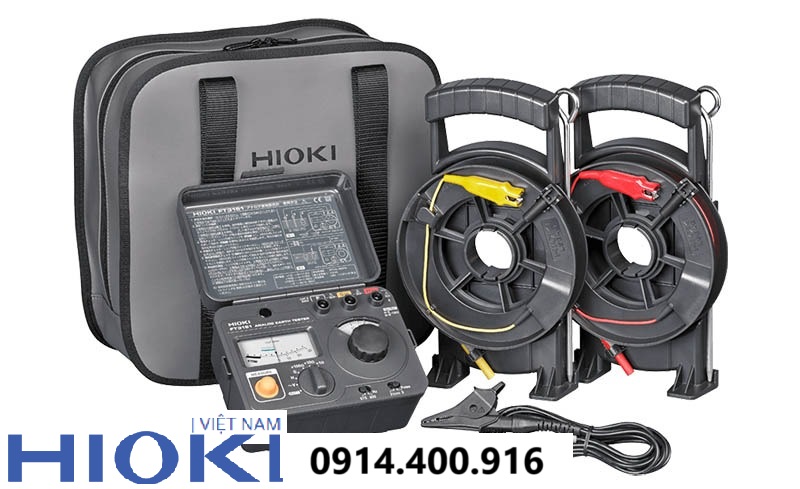

Cấu tạo của thiết bị đo điện trở đất
Thiết bị đo điện trở đất thường bao gồm:
- Thân máy chính: Màn hình hiển thị, nút điều khiển, và nguồn điện.
- Dây đo: Kết nối giữa thiết bị và các que đo.
- Que đo: Được cắm xuống đất để thực hiện phép đo.
- Pin hoặc nguồn điện: Để cung cấp năng lượng cho thiết bị.
Phân loại thiết bị đo điện trở đất
Thiết bị đo điện trở đất được phân loại dựa trên tính năng và ứng dụng:
- Thiết bị đo điện trở đất dạng cơ bản: Dùng cho các phép đo thông thường.
- Thiết bị đo điện trở đất tích hợp đo dòng rò: Thích hợp cho các ứng dụng nâng cao.
- Thiết bị đo điện trở đất dạng kẹp: Dễ dàng sử dụng trong không gian hạn chế mà không cần que đo.

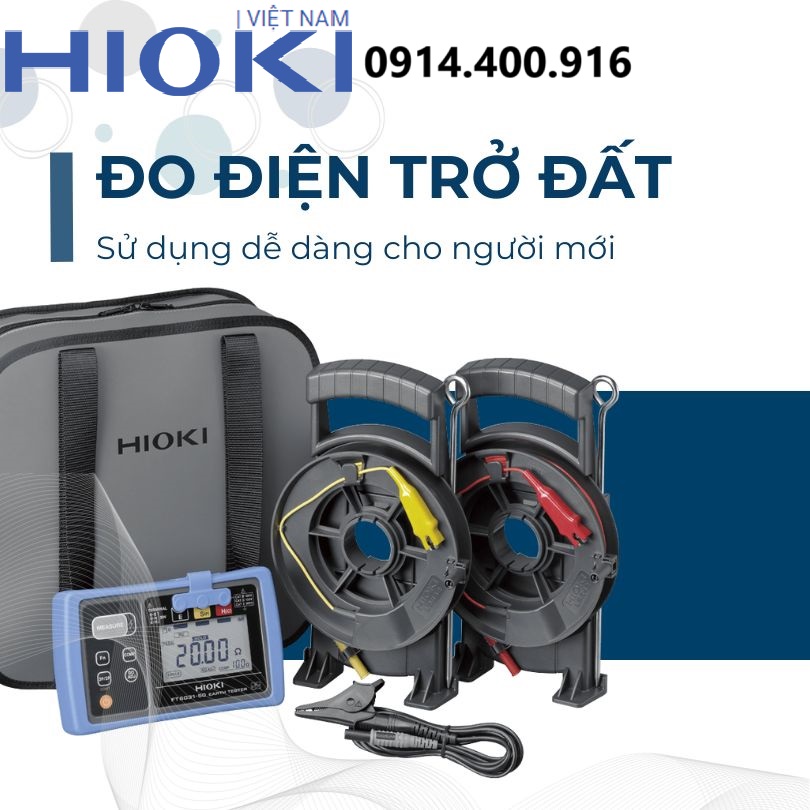

.jpg)
Lợi ích sử dụng của thiết bị đo điện trở đất
Thiết bị đo điện trở đất là công cụ không thể thiếu trong việc đảm bảo an toàn và hiệu quả cho hệ thống điện. Dưới đây là những lý do quan trọng mà bạn nên sử dụng thiết bị này:
Đảm bảo an toàn điện
- Bảo vệ con người: Điện trở đất cao có thể làm giảm khả năng tản dòng điện rò xuống đất, gây nguy hiểm cho người tiếp xúc. Đo điện trở đất giúp kiểm tra và duy trì mức điện trở đạt chuẩn, đảm bảo an toàn cho con người.
- Bảo vệ thiết bị: Hệ thống tiếp địa tốt giúp giảm nguy cơ hư hỏng các thiết bị điện do dòng điện rò hoặc các sự cố điện áp bất thường.
Đáp ứng tiêu chuẩn an toàn
- Các tiêu chuẩn về an toàn điện như IEC, IEEE hay các quy định quốc gia yêu cầu kiểm tra và duy trì điện trở đất ở một mức cụ thể. Thiết bị đo điện trở đất giúp bạn tuân thủ các quy định này, tránh rủi ro pháp lý.
Phát hiện kịp thời sự cố tiềm ẩn
- Qua thời gian, các yếu tố như điều kiện thời tiết, môi trường đất hoặc tác động vật lý có thể làm suy giảm chất lượng hệ thống tiếp địa. Việc đo điện trở đất định kỳ giúp phát hiện sớm các vấn đề và thực hiện bảo trì kịp thời.
Đảm bảo hiệu suấ hệ thống điện
- Một hệ thống tiếp địa hiệu quả sẽ giảm thiểu tổn thất năng lượng và tối ưu hóa hiệu suất vận hành của hệ thống điện, đặc biệt là trong các ứng dụng công nghiệp và trạm biến áp.
Tính ứng dụng rộng rãi
- Xây dựng: Kiểm tra tiếp địa cho các tòa nhà, chung cư, và cơ sở hạ tầng.
- Công nghiệp: Đảm bảo an toàn cho hệ thống điện tại nhà máy, trạm biến áp.
- Viễn thông: Đảm bảo hệ thống chống sét và tiếp địa của các cột ăng-ten hoạt động hiệu quả.
- Năng lượng tái tạo: Đảm bảo an toàn cho các hệ thống điện mặt trời và điện gió.
Hỗ trợ kiểm tra định kỳ dễ dàng

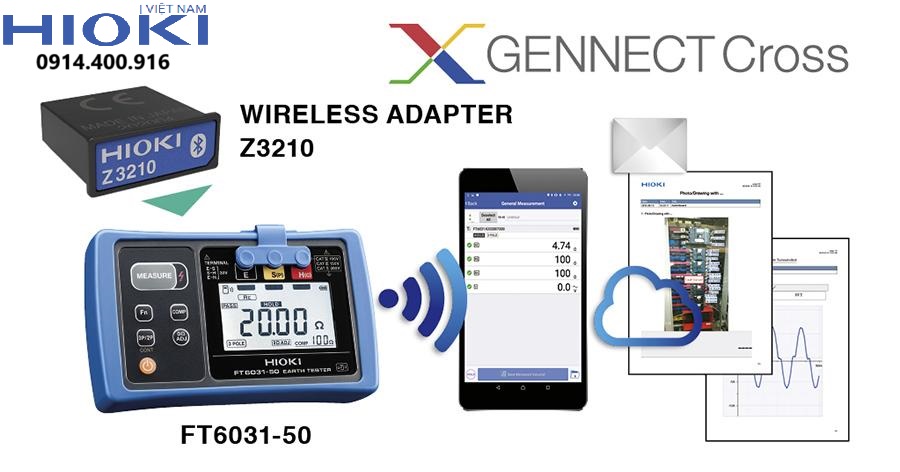

- Thiết bị đo điện trở đất ngày nay được tích hợp nhiều công nghệ hiện đại, cho phép kiểm tra nhanh chóng, dễ dàng và chính xác mà không cần kỹ thuật phức tạp.
Giảm thiểu rủi ro hư hỏng và thiệt hại tài sản
- Hệ thống tiếp địa kém có thể dẫn đến các sự cố nghiêm trọng như cháy nổ, chập điện. Việc kiểm tra định kỳ bằng thiết bị đo điện trở đất giúp giảm thiểu nguy cơ này.
Sử dụng thiết bị đo điện trở đất là một giải pháp cần thiết để đảm bảo an toàn, tuân thủ tiêu chuẩn và tăng hiệu quả vận hành của hệ thống điện. Đầu tư vào thiết bị này không chỉ giúp bạn tiết kiệm chi phí bảo trì mà còn tránh được những rủi ro lớn hơn trong tương lai.
.jpg)
Cách sử dụng thiết bị đo điện trở đất đúng cách và hiệu quả
Đo điện trở đất là một bước quan trọng để đảm bảo hệ thống tiếp địa của công trình hoạt động ổn định và an toàn. Việc sử dụng đúng cách thiết bị đo điện trở đất không chỉ giúp bạn đạt kết quả chính xác mà còn kéo dài tuổi thọ của thiết bị. Dưới đây là hướng dẫn chi tiết để bạn thực hiện việc này một cách hiệu quả.
Chuẩn bị trước khi đo
Chọn thiết bị phù hợp
- Lựa chọn thiết bị đo điện trở đất phù hợp với nhu cầu công việc. Các thiết bị hiện đại thường có nhiều chức năng tích hợp như đo điện trở đất 3 cực hoặc 4 cực, đo dòng rò, kiểm tra hệ thống tiếp địa.
Kiểm tra thiết bị
- Đảm bảo thiết bị ở trạng thái hoạt động tốt, pin đầy đủ hoặc nguồn điện ổn định.
- Kiểm tra phụ kiện đi kèm, như dây đo, que đo, kẹp nối, để đảm bảo không có hư hỏng.
Xác định điều kiện đo
- Địa điểm đo phải không có nhiễu điện từ hoặc các nguồn điện áp cao.
- Tránh đo vào thời điểm thời tiết bất lợi (mưa, ẩm ướt), vì điều này có thể ảnh hưởng đến kết quả.

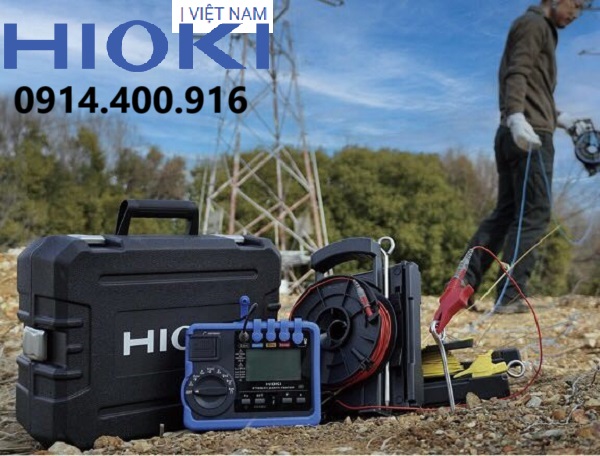

Quy trình đo điện trở đất
Phương pháp đo 3 cực
Cắm các que đo
- Cắm que dòng (P) và que điện áp (C) vào đất với khoảng cách từ 5-10m (tùy theo tiêu chuẩn thiết bị).
- Que đo tiếp địa chính (E) cắm tại vị trí cần đo.
Kết nối dây đo
- Nối dây đo từ thiết bị đến các que đo tương ứng: E, P, C.
Thực hiện đo
- Khởi động thiết bị, chọn chế độ đo phù hợp (thường là "Earth Resistance").
- Đọc kết quả hiển thị trên màn hình.
Phương pháp đo 4 cực (nếu cần độ chính xác cao hơn)
Thực hiện tương tự phương pháp 3 cực nhưng sử dụng thêm một que đo để giảm ảnh hưởng của điện trở dây dẫn.
Những lưu ý để đảm bảo độ chính xác và cách bảo quản thiết bị
Chú ý khi tiến hành đo lường
- Khoảng cách que đo: Tuân thủ khoảng cách giữa các que đo theo hướng dẫn của nhà sản xuất. Khoảng cách không đúng có thể gây sai lệch kết quả.
- Kiểm tra nhiều lần: Thực hiện đo tại nhiều vị trí khác nhau và so sánh kết quả để đảm bảo tính chính xác.
- Giảm nhiễu: Tắt các nguồn nhiễu gần khu vực đo (thiết bị điện, máy phát điện).
Cách bảo quản thiết bị đo điện trở đất
- Giữ gìn vệ sinh: Nên vệ sinh thiết bị và phụ kiện sau mỗi lần sử dụng.
- Khu vực bảo quản: Cần chú ý vị trí lưu trữ thiết bị nên lựa chọn nơi khô ráo, tránh nhiệt độ cao hoặc môi trường ẩm ướt.
- Kiểm tra thường xuyên và định kỳ: Định kỳ hiệu chuẩn thiết bị theo khuyến nghị của nhà sản xuất để duy trì độ chính xác. Ngoài ra cũng cần chú ý kiểm tra thường xuyên trước và sau khi sử dụng.
Thiết bị đo điện trở đất đóng vai trò quan trọng trong việc đo lường điện trở đất cho hệ thống, từ những lợi ích của sản phẩm thi việc sử dụng sao cho hiệu quả la yếu tố quan tâm hàng đầu. Việc sử dụng thiết bị đo điện trở đất đúng cách không chỉ đảm bảo tính chính xác trong đo lường mà còn góp phần vào việc duy trì an toàn và hiệu quả cho hệ thống điện.
