Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

Trong vận hành và quản lý dây chuyền sản xuất công nghiệp, một trong những sự cố gây đau đầu nhất cho đội ngũ kỹ thuật bảo trì (Maintenance) chính là hiện tượng Aptomat chống giật (ELCB, RCD hoặc GFCI) nhảy ngẫu nhiên.

Khi Một dây chuyền lắp ráp tự động đang hoạt động hết công suất. Đột nhiên, máy dừng đột ngột. Hệ thống báo lỗi mất nguồn. Kỹ thuật viên kiểm tra tủ điện và thấy ELCB đã ngắt. Họ đóng lại, máy chạy bình thường. Nhưng rồi, 3 tiếng sau, hoặc thậm chí 2 ngày sau, sự cố lại lặp lại mà không có quy luật nào.Khi kỹ sư dùng những chiếc ampe kìm thông thường để kẹp dòng, con số hiển thị vẫn nằm trong giới hạn an toàn. Vậy nguyên nhân do đâu?

Câu trả lời thường nằm ở Dòng rò (Leakage Current) – những dòng điện cực nhỏ (tính bằng mili-Ampe) bị rò rỉ qua lớp cách điện hoặc do ảnh hưởng của các thiết bị điện tử công suất. Để "bắt" được thủ phạm này, những chiếc ampe kìm đo tải thông thường (với độ phân giải 0.1A hoặc 0.01A) là hoàn toàn vô dụng. Bạn cần một vũ khí chuyên dụng hơn: Ampe kìm đo dòng rò độ nhạy cao của Hioki.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

I. Bản chất của dòng rò trong môi trường công nghiệp

Trước khi đo đạc, chúng ta cần hiểu "kẻ thù" của mình là gì. Tại sao dòng rò lại xuất hiện và tại sao nó lại phức tạp hơn lý thuyết trong sách vở?

1. Định nghĩa và Cơ chế

Về cơ bản, dòng điện phải đi từ nguồn, qua dây pha (L), qua tải tiêu thụ và trở về dây trung tính (N). Trong một hệ thống lý tưởng, tổng dòng điện đi và về bằng 0. Nếu cách điện bị hỏng, một phần dòng điện sẽ rò rỉ qua vỏ thiết bị xuống đất (PE). Đây là Dòng rò (I_0).

2. Hai "gương mặt" của dòng rò

Tuy nhiên, trong nhà máy hiện đại, dòng rò không đơn giản chỉ là dây điện bị tróc vỏ chạm vào tủ sắt. Nó được chia làm 2 loại thành phần chính. Để xử lý sự cố hiệu quả, kỹ sư cần phân biệt được:

Dòng rò điện trở (I_or - Resistive Leakage Current):

Nguyên nhân: Do lớp cách điện của dây dẫn bị lão hóa, nứt vỡ, ẩm ướt hoặc bụi bẩn bám vào cầu đấu.
Mức độ nguy hiểm: CAO. Đây là nguyên nhân trực tiếp gây giật điện cho con người và rủi ro hỏa hoạn. Đây là loại dòng rò mà ELCB bắt buộc phải cắt để bảo vệ an toàn.

Dòng rò điện dung (I_oc - Capacitive Leakage Current):

Nguyên nhân: Sinh ra do hiệu ứng tụ điện ký sinh giữa dây dẫn dài và máng cáp, hoặc phổ biến nhất là từ bộ lọc nhiễu (EMC Filter) của Biến tần (Inverter/VFD).
Đặc điểm: Dòng này thường có tần số cao (High Frequency).
Mức độ nguy hiểm: THẤP. Nó thường không gây giật nguy hiểm chết người như I_or , nhưng lại làm ELCB "hiểu nhầm" và tác động cắt điện oan (Nuisance Tripping).

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

3. Tại sao Ampe kìm thường "bó tay"?

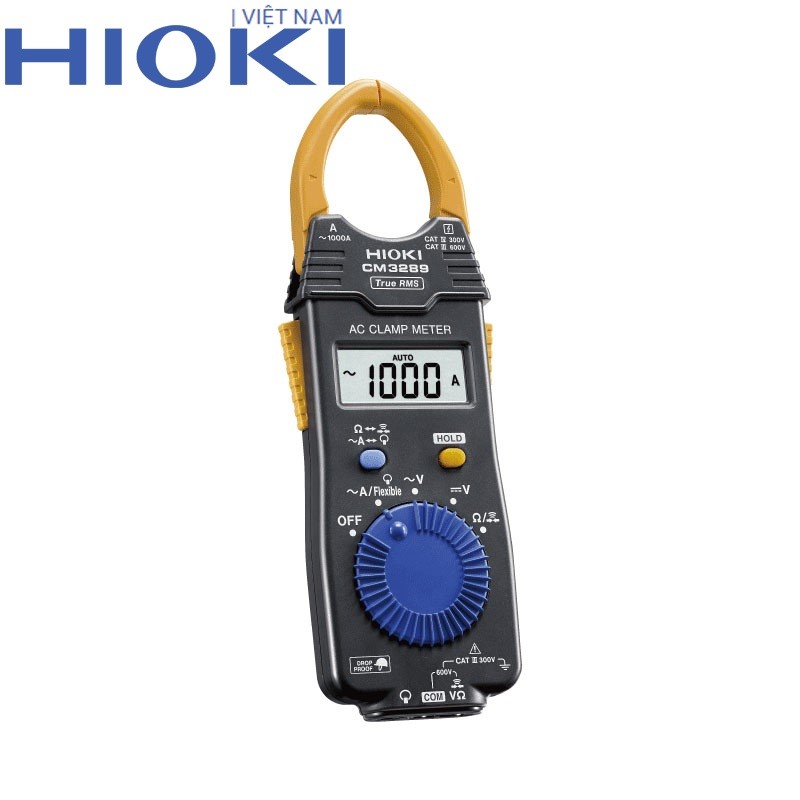

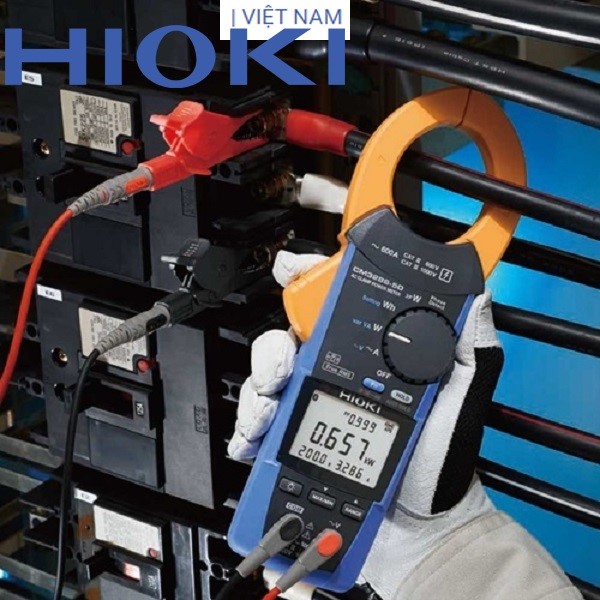

Ampe kìm đo điện thông thường (Load Current Clamp Meter) được thiết kế để đo dòng điện lớn (vài chục đến vài nghìn Ampe).
Độ phân giải thấp: Chúng không thể phát hiện dòng rò chỉ vài mA (ví dụ 10mA hay 30mA - ngưỡng nhảy của ELCB).
Không có bộ lọc: Chúng đo tất cả mọi thứ, bao gồm cả nhiễu tần số cao, dẫn đến kết quả nhảy loạn xạ, không ổn định.
Cấu tạo hàm kẹp: Vật liệu từ tính của kìm đo tải không đủ độ thẩm từ (permeability) để cảm nhận từ trường cực yếu sinh ra bởi dòng rò.
Đó là lý do bạn bắt buộc phải dùng Ampe kìm đo dòng rò (Leakage Clamp Meter) chuyên dụng.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

II. Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

Dựa trên kinh nghiệm thực tế và các dòng sản phẩm tại Hioki Việt Nam, dưới đây là 4 tình huống báo hiệu bạn cần đầu tư ngay một thiết bị đo dòng rò Hioki.

Tình huống 1: ELCB/RCD nhảy ngẫu nhiên (Intermittent Tripping)

Đây là tình huống kinh điển nhất. Aptomat chống giật có thể nhảy lúc 2h sáng, lúc khởi động máy, hoặc lúc tắt máy.

Vấn đề: Bạn không thể đứng canh tủ điện 24/24 để xem lúc nhảy dòng rò là bao nhiêu.
Yêu cầu thiết bị: Cần một ampe kìm có khả năng ghi lại giá trị lớn nhất (MAX/MIN) hoặc có chức năng xuất tín hiệu ra bộ ghi dữ liệu (Recorder Output). Các dòng máy như Hioki CM4002 hay CM4003 là lựa chọn tối ưu cho trường hợp này.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

Tình huống 2: Hệ thống sử dụng nhiều Biến tần (VFD/Servo)

Các dây chuyền sản xuất hiện đại đầy rẫy biến tần. Biến tần khi hoạt động tạo ra sóng hài và nhiễu tần số mang rất lớn.

Vấn đề: Nhiễu tần số cao từ biến tần sẽ chạy qua tụ ký sinh xuống đất, tạo ra dòng rò I_oc rất lớn. ELCB loại thường sẽ nhảy, nhưng ELCB chuyên dụng cho biến tần thì không. Nếu dùng ampe kìm thường, bạn sẽ đo được con số tổng (ví dụ 500mA), và hoảng hốt không biết tại sao ELCB 30mA không nhảy? Thực tế dòng rò nguy hiểm (I_or) chỉ có 5mA, còn 495mA kia là dòng rò tần số cao vô hại.
Yêu cầu thiết bị: Cần Ampe kìm có Chức năng bộ lọc (Filter Function) để loại bỏ nhiễu tần số cao, chỉ đo thành phần dòng rò ở tần số 50Hz/60Hz tương đương với đặc tính bảo vệ của ELCB.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

Tình huống 3: Bảo trì dự đoán (Preventive Maintenance) mà không cắt điện

Trong các nhà máy 24/7 (như sản xuất chip, thực phẩm, nhựa), việc cắt điện để dùng đồng hồ Megaohm (đo cách điện) là điều xa xỉ.

Giải pháp: Đo dòng rò là phương pháp duy nhất để kiểm tra tình trạng cách điện khi hệ thống ĐANG CÓ ĐIỆN (Live working). Nếu dòng rò tăng dần theo thời gian (Trend monitoring), nghĩa là cách điện đang xuống cấp.

Tình huống 4: Không gian tủ điện chật hẹp, dây dẫn phức tạp

Trong các tủ điều khiển máy CNC hay Robot, dây dẫn được bó chặt và rất sát nhau.

Vấn đề: Các ampe kìm kiểu cũ có hàm kẹp quá to, không thể luồn vào tách dây để đo.
Yêu cầu thiết bị: Cần loại kìm có thiết kế gọng kìm đặc biệt, nhỏ gọn nhưng vẫn đảm bảo độ chính xác.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

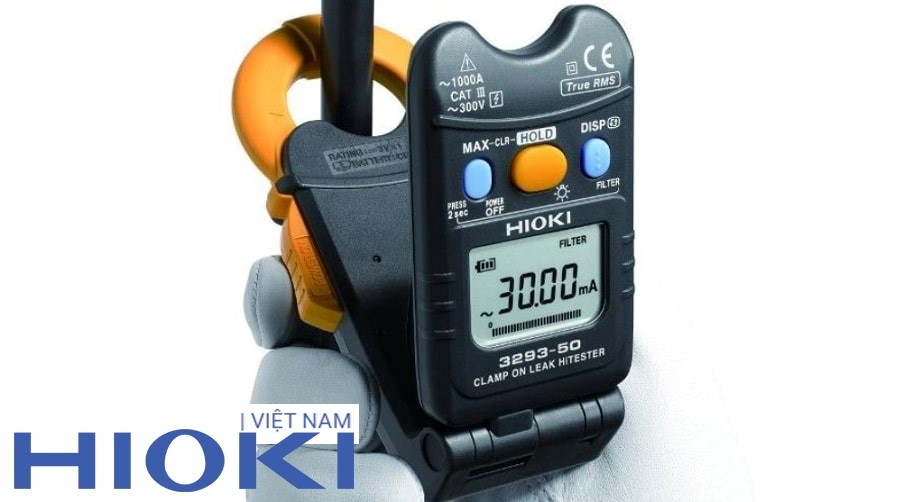

III. Giải pháp từ Hioki - Các "chiến binh" săn tìm dòng rò

Tại Hioki cung cấp dải sản phẩm đo dòng rò hàng đầu thế giới. Dưới đây là các model tiêu biểu và ứng dụng cụ thể:

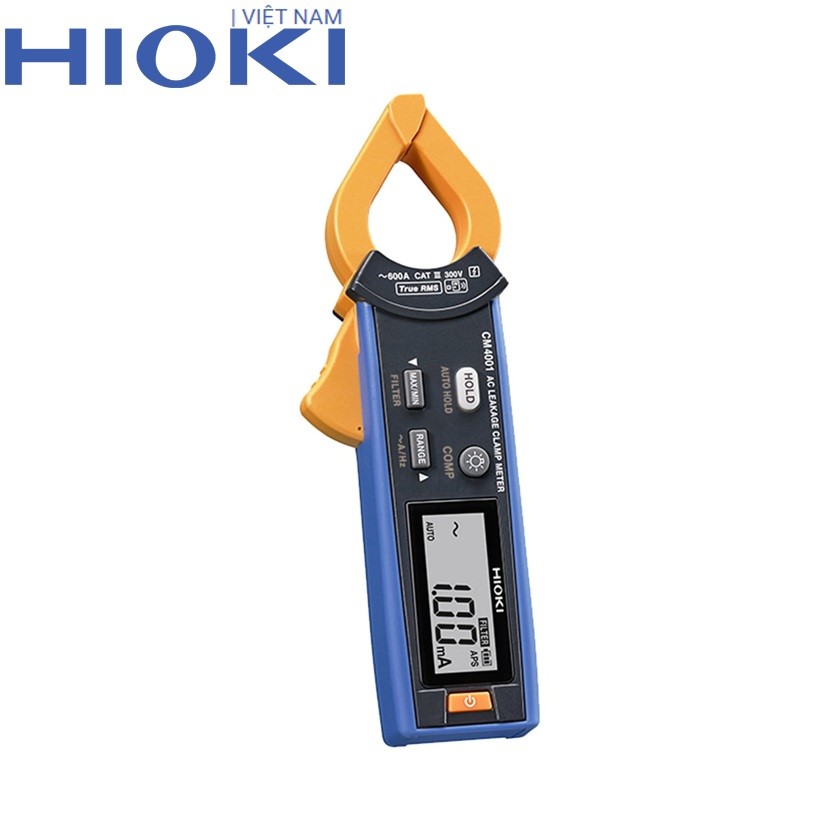

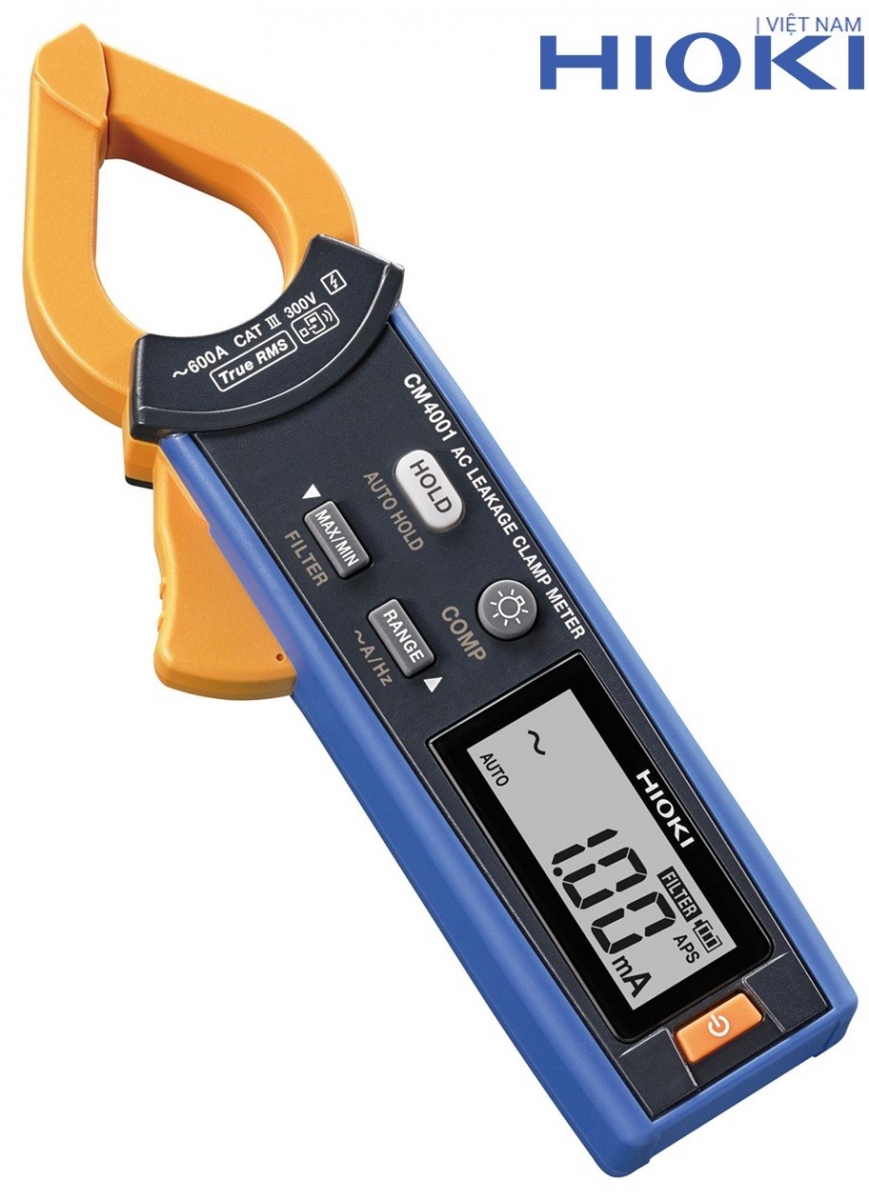

1. Hioki CM4001: Sự lựa chọn linh hoạt, tiêu chuẩn

Đây là dòng ampe kìm đo dòng rò AC phổ biến nhất hiện nay nhờ thiết kế đột phá.

Thiết kế gọng kìm: Dạng giọt nước thon gọn, dễ dàng kẹp vào các bó dây chật hẹp mà các loại kìm tròn truyền thống bó tay.
Độ chính xác: Đo dòng rò từ 0.60 mA đến 600.0 A. Độ chính xác cao giúp phát hiện những rò rỉ nhỏ nhất.
Tính năng Comparator: Bạn có thể cài đặt ngưỡng (ví dụ 30mA). Khi đo, nếu dòng rò vượt quá mức này, máy sẽ báo đèn đỏ và còi. Giúp thao tác kiểm tra nhanh (Go/No-Go) cực kỳ hiệu quả.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

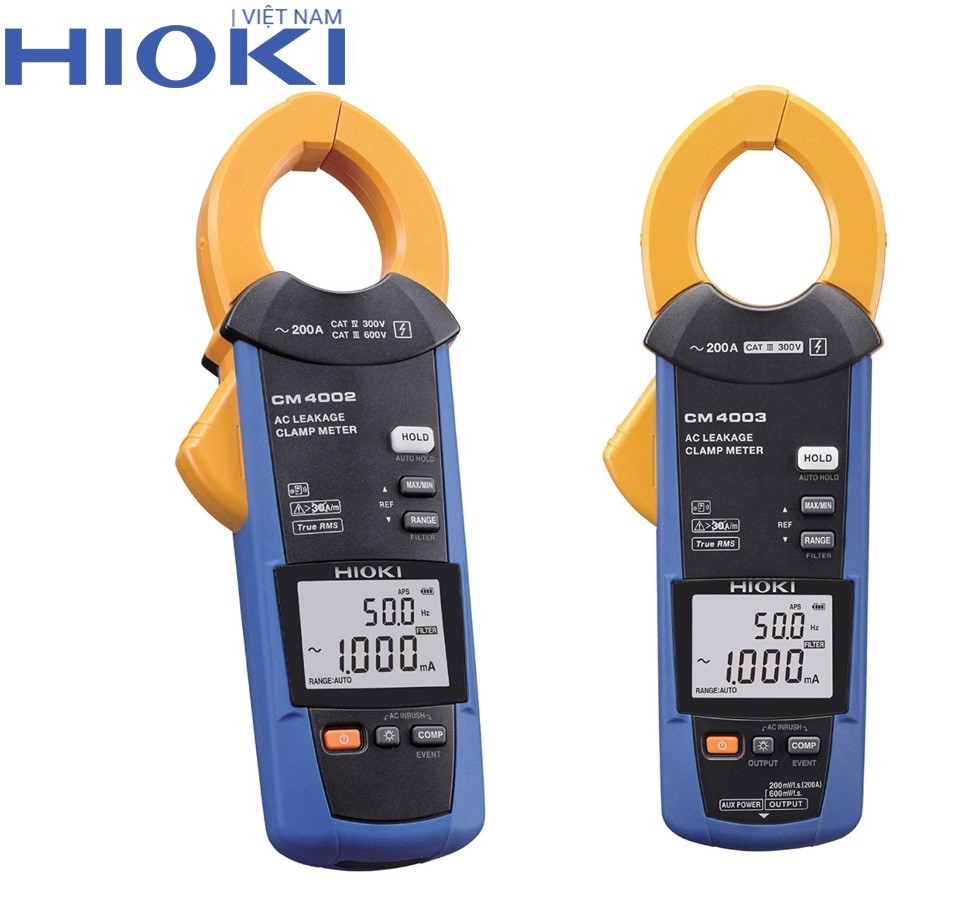

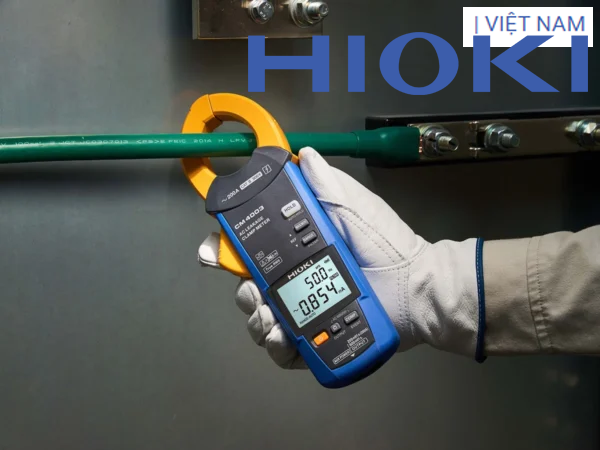

2. Hioki CM4002 & CM4003: Giải pháp chuyên sâu và IoT

Nếu bạn cần xử lý sự cố phức tạp (nhảy Aptomat ngẫu nhiên), đây là dòng máy bắt buộc phải có.

Kết nối dữ liệu (IoT): Tương thích với Wireless Adapter Z3210. Cho phép kết nối Bluetooth với điện thoại/máy tính bảng qua app GENNECT Cross. Bạn có thể vẽ biểu đồ dòng rò theo thời gian thực, chụp ảnh hiện trường và chèn số liệu ngay lập tức.
Ghi dữ liệu lâu dài: Hai model này có cổng Output (tín hiệu analog/RMS). Bạn có thể kết nối với một bộ ghi dữ liệu (Hioki Memory HiCorder) để giám sát dòng rò liên tục trong 1 tuần hoặc 1 tháng.
Nguồn ngoài: Riêng CM4003 có thể sử dụng adapter nguồn AC, giúp đo liên tục không lo hết pin giữa chừng – tính năng sống còn cho việc giám sát dài hạn.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

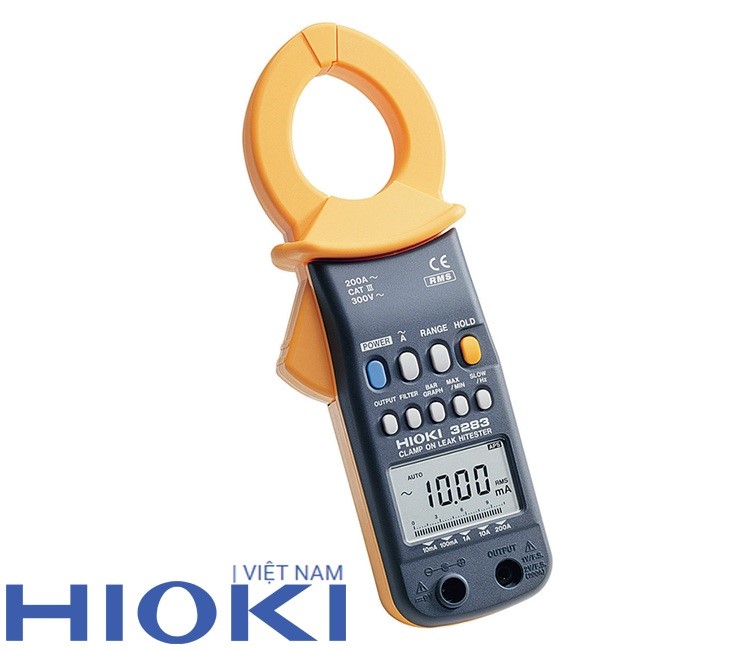

3. Hioki 3283: "Huyền thoại" bền bỉ

Dòng máy kinh điển của Hioki, được tin dùng trong các trạm biến áp và điện lực.

Đặc điểm: Màn hình có thêm biểu đồ thanh (Bar graph) mô phỏng kim analog, giúp nhìn rõ sự dao động tức thời của dòng rò.
Bộ lọc mạnh mẽ: Khả năng lọc nhiễu biến tần cực tốt.
Độ bền: Thiết kế nồi đồng cối đá, chịu va đập tốt.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

IV. Quy trình đo dòng rò chuẩn xác trên dây chuyền sản xuất

Sở hữu thiết bị tốt là chưa đủ, bạn cần phương pháp đo đúng. Dưới đây là quy trình 4 bước chuẩn kỹ thuật khuyến nghị bởi Hioki Vietnam.

Bước 1: Chuẩn bị và An toàn

Kiểm tra thiết bị: Đảm bảo pin đầy, gọng kìm sạch sẽ (bụi bẩn ở khe khép gọng kìm có thể gây sai số lớn khi đo dòng nhỏ).
Chọn thang đo: Nên để chế độ Auto hoặc chọn thang đo thấp nhất (mA) để có độ phân giải cao nhất.
Quan trọng: Bật chế độ FILTER nếu bạn đang đo ở đầu ra của biến tần hoặc trong môi trường nhiễu công nghiệp.

Bước 2: Chọn phương pháp kẹp (Measurement Methods)

Có 2 cách để đo dòng rò, tùy thuộc vào khả năng tiếp cận dây dẫn:

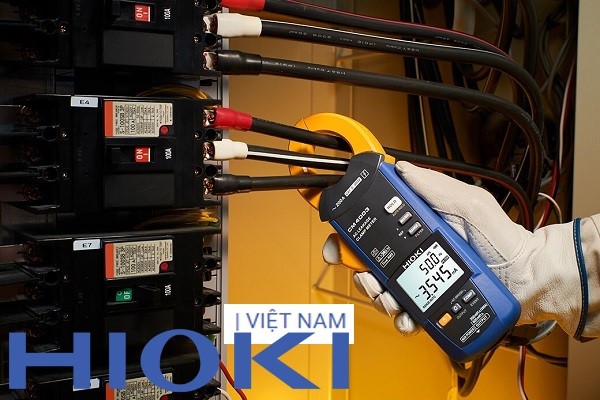

Phương pháp 1: Kẹp tất cả dây pha và trung tính (Recommended)

Với điện 1 pha: Kẹp cùng lúc dây L và dây N.
Với điện 3 pha: Kẹp cùng lúc L1, L2, L3 và N (nếu có).
Nguyên lý: Theo định luật Kirchhoff, tổng dòng điện đi và về phải bằng 0. Nếu kìm hiển thị giá trị khác 0 (ví dụ 15mA), đó chính là dòng điện đang bị rò rỉ ra ngoài mạch.
Ưu điểm: Độ chính xác cao, phản ánh đúng tổng dòng rò của hệ thống.

Phương pháp 2: Kẹp dây tiếp địa (PE)

Kẹp trực tiếp vào dây nối đất của thiết bị.
Ưu điểm: Dễ thực hiện nếu dây pha quá to hoặc không thể kẹp hết.
Nhược điểm: Có thể không chính xác tuyệt đối nếu hệ thống tiếp địa đa điểm hoặc dòng rò đi qua các đường khác (như khung máy, ống nước...) xuống đất chứ không qua dây PE này.

Bước 3: Đọc và Phân tích kết quả

Giá trị đo < 1mA: Hệ thống cách điện rất tốt.
Giá trị đo 1mA - 10mA: Mức rò rỉ chấp nhận được trong công nghiệp, nhưng cần theo dõi.
Giá trị đo > 15mA (với ELCB 30mA): Mức cảnh báo nguy hiểm. ELCB có thể nhảy bất cứ lúc nào (vì ngưỡng tác động thực tế của ELCB thường từ 50% - 100% dòng định mức).
Giá trị đo > 30mA: Cách điện đã hỏng hoặc có lỗi chạm đất nghiêm trọng. Cần dừng máy xử lý ngay.

Bước 4: Xử lý nhiễu và tìm vị trí rò

Nếu phát hiện dòng rò tổng lớn, hãy dùng phương pháp "chia để trị":

Đo tại Aptomat tổng để xác định có rò.
Đo lần lượt tại các nhánh con.
Nếu nghi ngờ do biến tần: Tắt/Bật chức năng FILTER trên ampe kìm Hioki.
Nếu bật Filter mà dòng rò giảm mạnh (ví dụ từ 500mA xuống 10mA) -> Dòng rò chủ yếu là do nhiễu tần số cao (High frequency leakage). ELCB nhảy có thể do chọn sai loại (cần thay bằng ELCB chuyên dụng cho biến tần) hoặc bộ lọc nhiễu có vấn đề.
Nếu bật Filter mà dòng rò vẫn cao -> Dòng rò thực sự ở tần số công nghiệp. Cần kiểm tra cách điện của motor hoặc dây cáp.

Khi nào nên dùng Ampe kìm đo dòng rò độ nhạy cao?

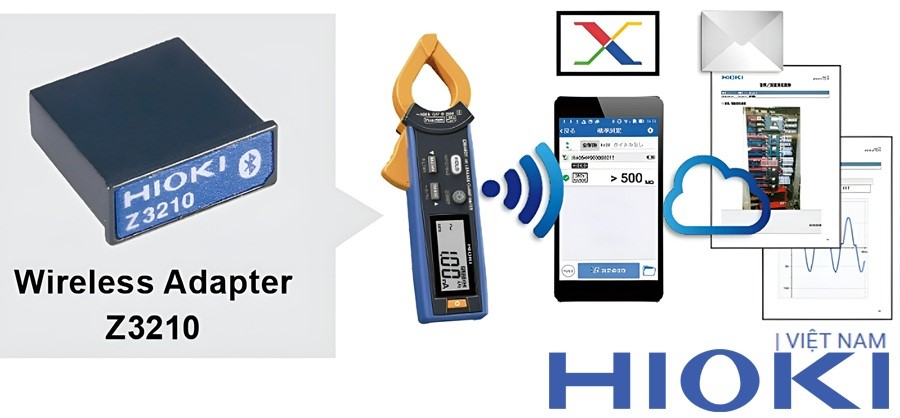

V. Kết nối công nghệ 4.0 với GENNECT Cross

Một trong những điểm mạnh nhất của các dòng ampe kìm đo dòng rò Hioki thế hệ mới (CM4001, CM4002, CM4003) trên Hioki Việt Nam là khả năng kết nối không dây.

Trong môi trường nhà máy ồn ào, bụi bặm hoặc vị trí đo nguy hiểm (trên cao), việc phải nhìn chằm chằm vào màn hình nhỏ xíu rất bất tiện. Với Wireless Adapter Z3210, bạn có thể:

Đứng ở khoảng cách an toàn (cách 10m) và xem thông số trên Smartphone.

Sử dụng chức năng Waveform Graph trên App để xem dạng sóng của dòng rò. Nếu dạng sóng bị méo mó, gai nhọn -> Rò do thiết bị điện tử. Nếu dạng sóng hình sin chuẩn -> Rò do chạm chập thuần túy.

Lập biên bản kiểm tra (Report) dạng PDF ngay tại chỗ gồm: Ảnh chụp vị trí đo + Giá trị đo + Thời gian + Tên kỹ thuật viên.

Để đảm bảo mua đúng thiết bị chính hãng Hioki (Nhật Bản), được hưởng chế độ bảo hành đầy đủ và tư vấn kỹ thuật chuyên sâu về các chức năng lọc nhiễu/kết nối IoT, quý khách hàng nên tham khảo trực tiếp tại website.

Tránh mua hàng trôi nổi không rõ nguồn gốc vì các cảm biến từ của ampe kìm đo dòng rò rất nhạy cảm, hàng giả/hàng cũ sẽ có sai số rất lớn, dẫn đến chẩn đoán sai lệch nghiêm trọng.

Hãy liên hệ ngay qua website và hotline 0914.400.916 với đội ngũ hỗ trợ của Hioki Vietnam để được tư vấn model phù hợp nhất với đặc thù dây chuyền sản xuất của bạn và còn nhiều các thiết bị đo linh kiện điện tử khác có thể hỗ trợ bạn tối đa.
