Kỹ sư điện từ nhà máy được điều sang kiểm định hệ thống điện cho bệnh viện mới xây. Anh mang theo bộ thiết bị quen thuộc: Megger, ampe kìm, đồng hồ vạn năng — và áp dụng đúng quy trình anh vẫn làm ở nhà máy.
Kiểm định xong, biên bản nghiệm thu được ký. Nhưng khi phòng kiểm định y tế độc lập vào kiểm tra lại — toàn bộ hệ thống điện phòng phẫu thuật và ICU không đạt. Dòng rò thiết bị y tế vượt ngưỡng cho phép, điện trở tiếp đất quá cao, hệ thống IT medical không hoạt động đúng.
Hệ thống điện bệnh viện không chỉ khác nhà máy về quy mô — mà khác hoàn toàn về tiêu chuẩn an toàn, mức ngưỡng cho phép và loại thiết bị đo cần thiết.
.png)
I. Tại Sao Bệnh Viện Có Tiêu Chuẩn Điện Khắt Khe Hơn?
Trong nhà máy, người lao động tiếp xúc điện qua da — da khô có điện trở khoảng 10,000–100,000Ω, đủ để hạn chế dòng điện nguy hiểm ở mức chịu đựng được với điện áp thấp.
Trong bệnh viện, bệnh nhân tại phòng phẫu thuật và ICU thường có catheter, điện cực ECG, hoặc ống nội soi được đặt trực tiếp vào cơ thể. Những thiết bị này tạo ra đường dẫn điện bỏ qua hoàn toàn lớp bảo vệ của da — dòng điện chỉ cần 10–50µA (microampere) chạy qua tim là đủ gây rung tâm thất.
So sánh: ngưỡng an toàn dòng điện qua da (nhà máy) là 30mA. Ngưỡng an toàn dòng điện trực tiếp vào tim (bệnh viện ICU) là 10µA — tức là nhỏ hơn 3000 lần.
Đây là lý do tiêu chuẩn IEC 60601-1 và IEC 60364-7-710 quy định các yêu cầu điện cực kỳ nghiêm ngặt cho cơ sở y tế.
.png)
II. Thiết Bị Đo Nào Cần Thiết Cho Kiểm Định Điện Bệnh Viện?

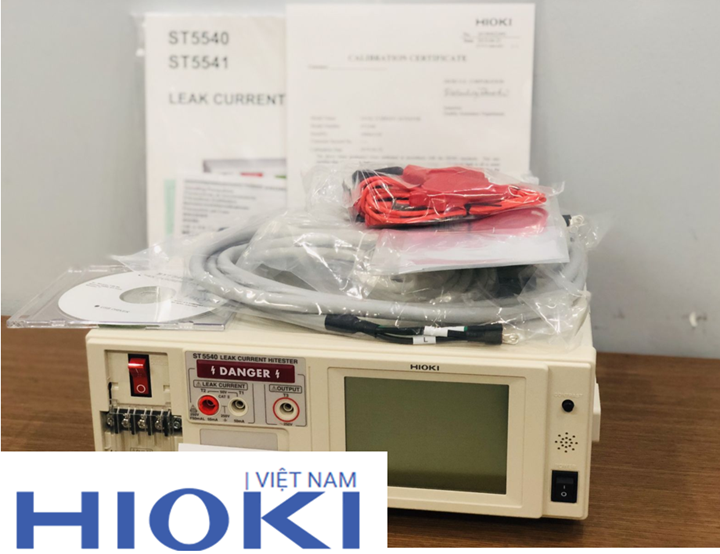

Thiết bị 1 — Đo dòng rò thiết bị y tế: Hioki ST5540 / ST5541
Thiết bị đo an toàn điện Hioki ST5540 đo dòng rò thiết bị y tế theo tiêu chuẩn IEC 60601-1 — bao gồm earth leakage current, touch current, patient leakage current và patient auxiliary current. Độ phân giải 0.1µA — đủ để phát hiện dòng rò cỡ 10µA theo yêu cầu thiết bị loại CF. Thiết bị tự động tính toán và so sánh với ngưỡng cho phép của từng loại thiết bị y tế.
.png)

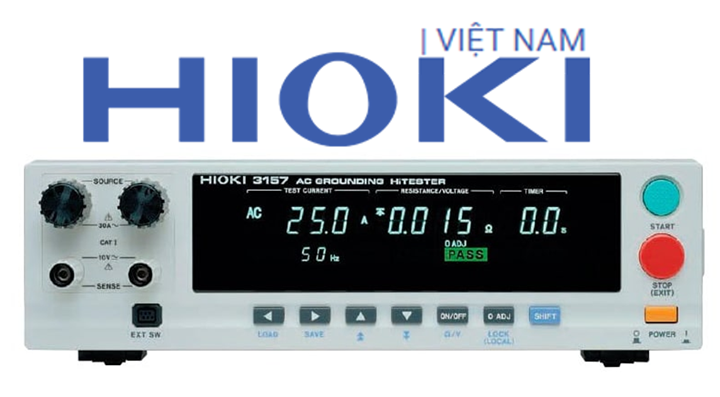

Thiết bị 2 — Đo điện trở tiếp đất bảo vệ: Hioki 3157 AC Grounding HiTester
Hioki 3157 đo điện trở tiếp đất bảo vệ bằng dòng AC 10A hoặc 25A — đủ lớn để phát hiện điểm nối có điện trở tiếp xúc cao mà phép đo dòng nhỏ không thể thấy. Độ phân giải 0.001Ω — cần thiết để phân biệt giá trị 0.1Ω và 0.2Ω theo yêu cầu IEC 60364-7-710.
.png)

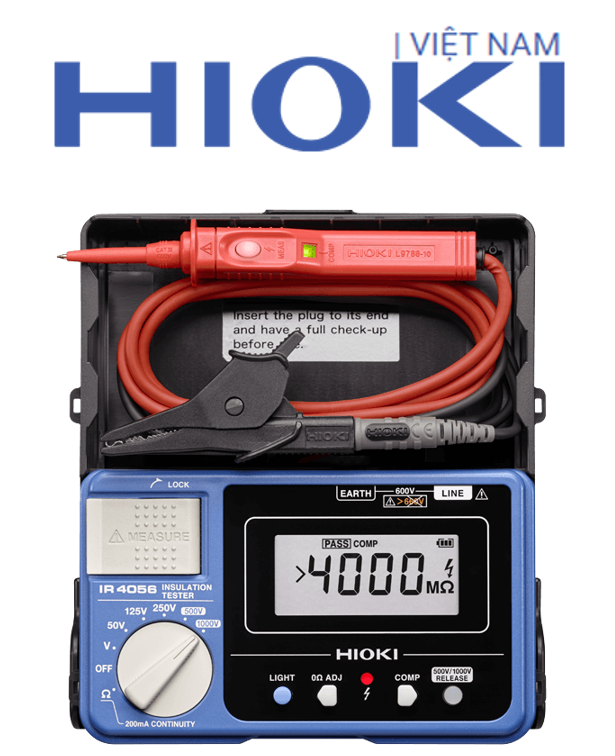

Thiết bị 3 — Đo điện trở cách điện hệ thống IT Medical: Hioki IR4056-21
Đồng hồ đo điện trở cách điện Hioki IR4056-21 đo điện trở cách điện giữa lưới IT và đất. Yêu cầu: ≥ 50kΩ theo IEC 61557-8. Đo định kỳ hàng tháng để phát hiện suy giảm cách điện trước khi IMD cảnh báo.
.png)

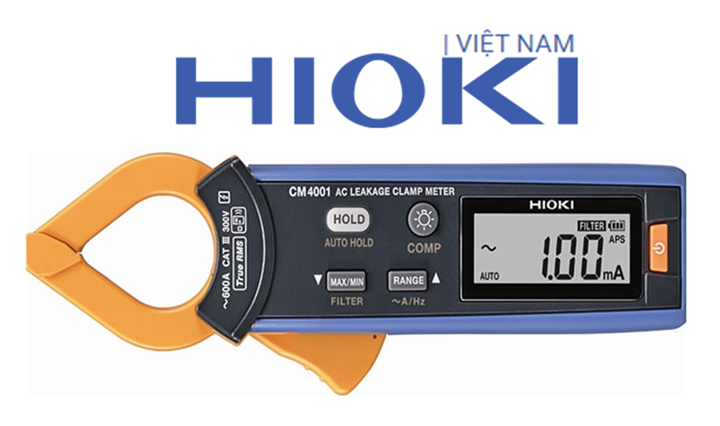

Thiết bị 4 — Đo dòng rò đường dây: Hioki CM4001
Ampe kìm đo dòng rò Hioki CM4001 đo tổng dòng rò mỗi nhánh cấp điện trong phòng bệnh nhân. Phát hiện nhánh nào đang tích lũy dòng rò cao — gợi ý thiết bị y tế nào cần kiểm tra dòng rò chi tiết.
.png)

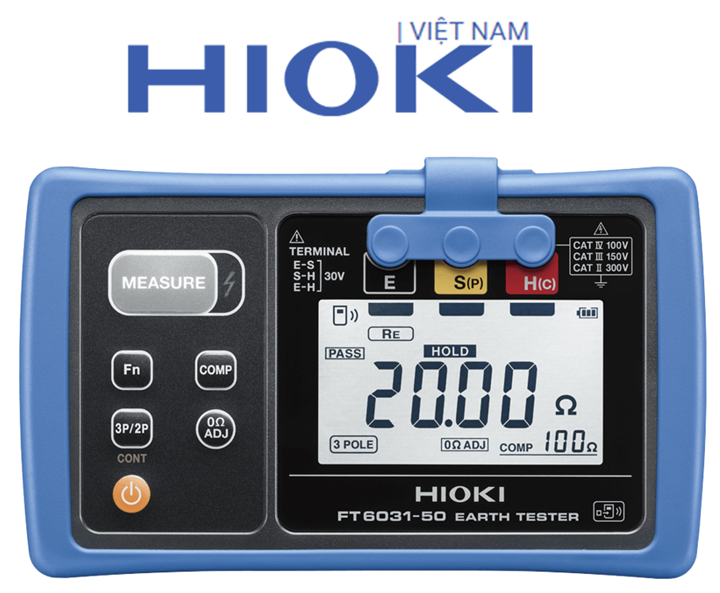

Thiết bị 5 — Đo điện trở đẳng thế: Hioki FT6031-50
Đồng hồ đo điện trở tiếp đất Hioki FT6031-50 đo điện trở giữa các điểm đẳng thế trong phòng bệnh nhân — giữa ổ cắm và giường bệnh, giữa vỏ thiết bị và thanh PE, giữa ống khí y tế và đất. Yêu cầu ≤ 0.1Ω tại tất cả các cặp điểm.
.png)
V. Mua hang tại HIOKI Việt Nam
Kiểm định điện bệnh viện không phải công việc có thể làm bằng thiết bị và quy trình dành cho nhà máy công nghiệp thông thường. Ngưỡng an toàn khác nhau, loại nguy hiểm khác nhau, và thiết bị đo cần có độ phân giải và tính năng chuyên biệt hoàn toàn khác.
Hioki Việt Nam cung cấp đầy đủ bộ thiết bị kiểm định điện y tế — từ đo dòng rò thiết bị y tế, 3157 đo tiếp đất bảo vệ, đến IR4056 và CM4001 cho kiểm tra cách điện và dòng rò đường dây.
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trợ miễn phí!
