Trong bối cảnh đô thị hóa mạnh mẽ tại các thành phố lớn như Hà Nội, TP.HCM hay Đà Nẵng, công tác kiểm tra an toàn điện và hệ thống tiếp địa (Grounding/Earthing) đang gặp phải những thách thức chưa từng có.
Trước đây, khi không gian còn thoáng đãng, việc rải dây dài 10m - 20m và đóng cọc phụ xuống đất thịt để đo điện trở đất (theo phương pháp 3 cực truyền thống) là chuyện dễ dàng. Nhưng ngày nay, các kỹ sư cơ điện (M&E) và đội ngũ bảo trì tòa nhà thường xuyên phải đối mặt với những hiện trường "khó nhằn":
- Tòa nhà cao tầng nằm san sát, bao quanh là vỉa hè lát đá hoặc đường nhựa.
- Hệ thống tiếp địa nằm sâu dưới tầng hầm chung cư, xung quanh toàn bê tông cốt thép.
- Hộp kiểm tra tiếp địa (Test box) chật hẹp, dây dẫn to và cứng, rất khó thao tác.
- Câu hỏi đặt ra là: Làm sao để đo chính xác điện trở đất khi không thể đóng cọc? Và giữa hàng chục model thiết bị trên thị trường, đâu là giải pháp tối ưu?
I. Kìm đo điện trở tiếp đất Hioki FT6380-50 - "Vua" tốc độ cho hệ thống tiếp địa đa điểm
Nếu bạn là kỹ sư bảo trì lưới điện, trạm viễn thông (BTS) hoặc làm việc tại các tòa nhà có hệ thống liên kết đẳng thế, thì Hioki FT6380-50 chính là "vũ khí" tối thượng giúp bạn tiết kiệm 90% thời gian làm việc.
1. Công nghệ đo không cần đóng cọc (Stakeless Measurement)
Đây là điểm mạnh lớn nhất giúp FT6380-50 trở thành cứu cánh tại các khu vực đô thị nhiều bê tông.
- Nguyên lý: Thay vì phải đóng cọc phụ và rải dây, bạn chỉ cần kẹp kìm vào dây tiếp địa. Máy sẽ bơm một điện áp AC vào mạch vòng và đo dòng điện cảm ứng chạy qua, từ đó tính toán điện trở theo định luật Ohm.
- Lợi ích thực tế: Bạn không cần quan tâm bên dưới chân mình là đất thịt hay bê tông. Bạn không cần khoan cắt sàn, không cần ngắt kết nối dây tiếp địa khỏi hệ thống. Thao tác đo chỉ mất đúng 1 giây.

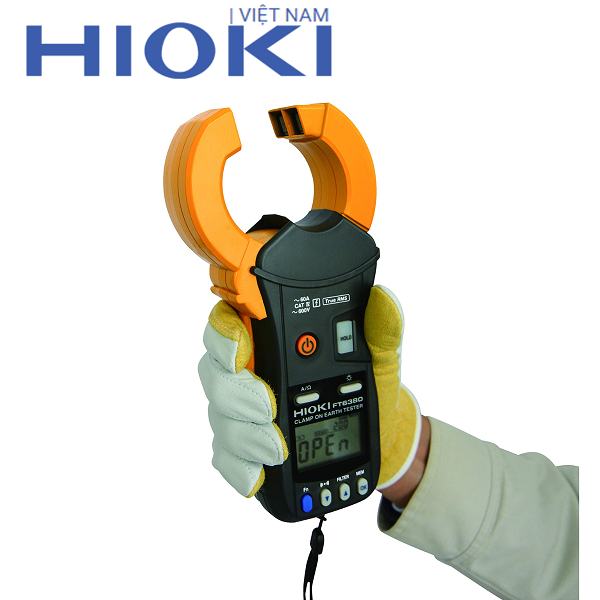

2. Thiết kế gọng kìm siêu mỏng (Slim Jaw) - Điểm khác biệt của Hioki
Một nỗi đau của người dùng các loại ampe kìm đo đất đời cũ (hoặc các hãng giá rẻ) là gọng kìm quá to và dày. Khi gặp các hộp kiểm tra tiếp địa nhỏ hẹp ở chân cột điện hay tòa nhà, họ không thể lách kìm vào để kẹp dây được.
- Giải pháp từ Hioki FT6380-50: Hioki đã thiết kế lại phần cảm biến, giúp gọng kìm chỉ dày 20mm.
- Hiệu quả: Dễ dàng len lỏi vào các khe hẹp, kẹp được các dây tiếp địa nằm sát vách tường. Đây là chi tiết nhỏ nhưng thể hiện sự thấu hiểu sâu sắc người dùng của kỹ sư Nhật Bản.

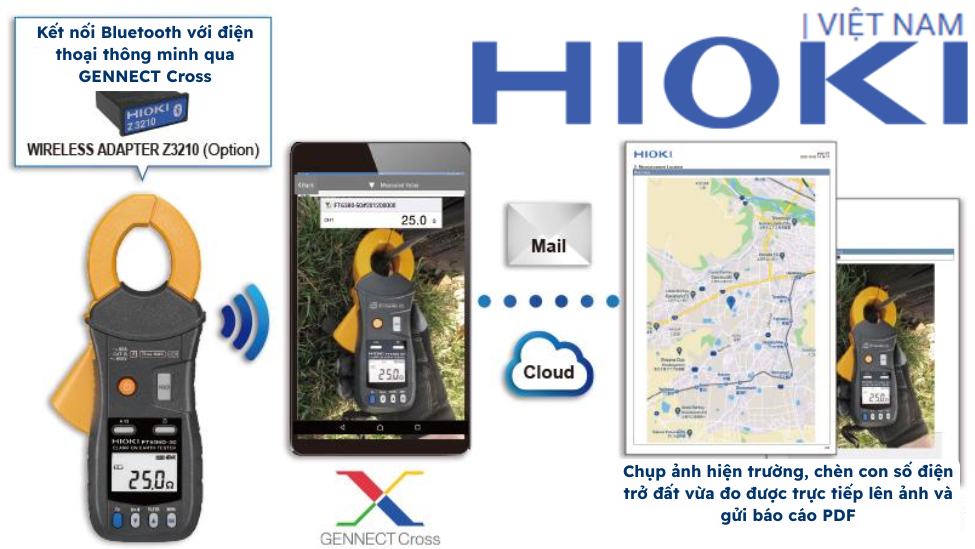

3. Kết nối thông minh với Wireless Adapter Z3210
Trong kỷ nguyên 4.0, việc ghi chép sổ tay đã trở nên lỗi thời và dễ sai sót. FT6380-50 tương thích với Wireless Adapter Z3210 (phụ kiện bán rời trên Hioki Việt Nam), cho phép kết nối Bluetooth với điện thoại thông minh qua ứng dụng GENNECT Cross.
- Gắn tọa độ GPS: Khi bạn đo tiếp địa cho hàng trăm cột điện hoặc trạm BTS trong thành phố, ứng dụng sẽ tự động lưu lại vị trí GPS của điểm đo đó lên bản đồ.
- Chụp ảnh báo cáo: Bạn có thể chụp ảnh hiện trường, chèn con số điện trở đất vừa đo được trực tiếp lên ảnh và gửi báo cáo PDF cho quản lý ngay lập tức. Tính năng này cực kỳ hữu ích để minh bạch hóa kết quả nghiệm thu.
4. Khi nào NÊN và KHÔNG NÊN dùng FT6380-50?
Đây là phần quan trọng nhất bạn cần lưu ý:
- NÊN DÙNG: Cho hệ thống tiếp địa đa điểm (Multi-grounded systems). Ví dụ: Cột điện lưới, trạm thu phát sóng, hệ thống chống sét tòa nhà cao tầng có liên kết với nhau, nhà máy có nhiều máy móc nối đất chung.
- KHÔNG NÊN DÙNG: Cho hệ thống tiếp địa đơn điểm (Single rod). Ví dụ: Một cọc chống sét duy nhất của nhà dân, một bể tiếp địa độc lập chưa đấu nối. Vì nguyên lý kìm cần một vòng khép kín (Loop), nếu đo cọc đơn lẻ mạch hở, máy sẽ không đo được hoặc báo lỗi.
II. Hioki FT6031-50 - "Chuẩn mực" nghiệm thu và độ bền bỉ
Nếu FT6380-50 là "vua tốc độ", thì Hioki FT6031-50 là "người bảo vệ sự chính xác". Đây là dòng máy đo điện trở đất theo phương pháp truyền thống (3 cực/2 cực), là tiêu chuẩn bắt buộc trong các biên bản nghiệm thu PCCC và xây dựng.

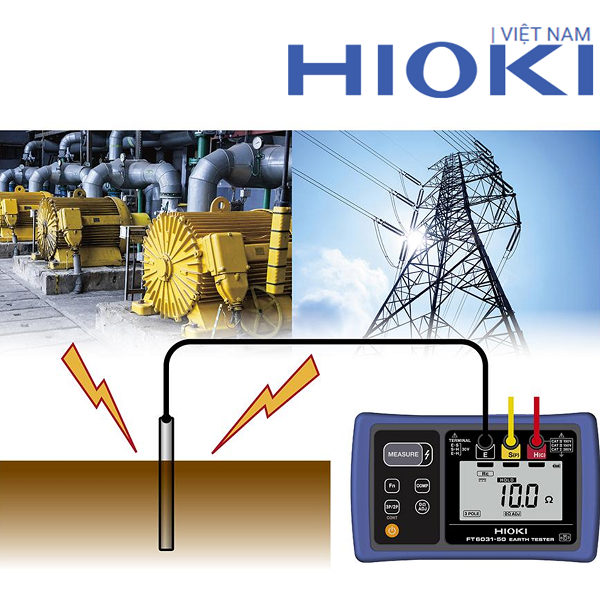

1. Giải pháp cho nền bê tông: Phương pháp 2 cực (2-Pole Method)
Nhiều người lầm tưởng máy dạng cắm cọc như FT6031-50 sẽ "bó tay" ở thành phố. Nhưng thực tế, Hioki FT6031-50 hỗ trợ chế độ đo 2 cực (Simple Measurement) cực kỳ hiệu quả cho khu vực bê tông hóa.
- Cách thực hiện: Thay vì đóng cọc phụ, bạn sử dụng một vật thể kim loại có điện trở đất thấp đã biết trước làm điểm tham chiếu (Ví dụ: Cực trung tính (N) của lưới điện, đường ống nước kim loại chôn ngầm, hoặc hệ thống tiếp địa kết cấu của tòa nhà).
- Ứng dụng: Đây là phương pháp cứu cánh duy nhất khi bạn cần đo điện trở của một cọc tiếp địa độc lập (chống sét nhà dân) mà xung quanh đã bị đổ bê tông kín mít, không thể dùng ampe kìm Hioki FT6380.
2. Chuẩn chống nước và bụi IP67 – Bạn đồng hành bền bỉ
Môi trường đo tiếp địa thường là ngoài trời, hố ga ẩm ướt, bùn đất hoặc công trường bụi bặm. Các máy đo giá rẻ thường hỏng nhanh do bị ẩm mạch hoặc kẹt bụi vào nút bấm.
- Hioki FT6031-50: Được thiết kế kín hoàn toàn đạt chuẩn IP67.
- Thử nghiệm thực tế: Bạn có thể để máy rơi xuống vũng bùn, sau đó mang lên vòi nước rửa sạch mà máy vẫn hoạt động bình thường. Sự bền bỉ này giúp tiết kiệm chi phí khấu hao thiết bị cho doanh nghiệp thi công.

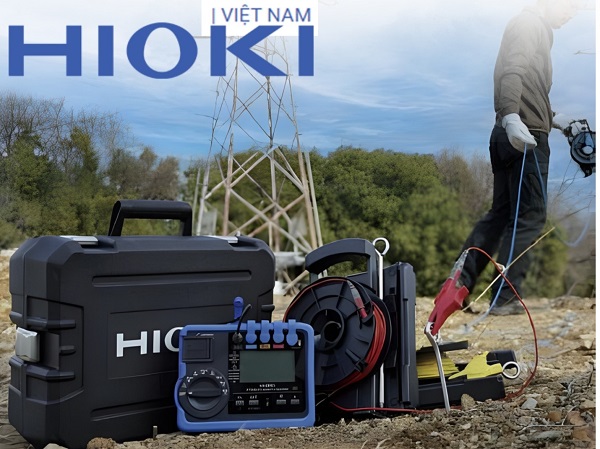

3. Bộ cuốn dây cải tiến - Tiết kiệm thời gian thi công
Ai từng đi đo đất đều sợ cảnh dây đo (dài 10m - 20m) bị rối như "tổ đỉa" sau khi sử dụng. Hioki trang bị cho FT6031-50 bộ cuốn dây (Cable Winder) thông minh. Tốc độ thu dây nhanh gấp 2 lần so với các loại cuộn dây rờ thông thường, giúp kỹ thuật viên di chuyển nhanh gọn giữa các điểm đo.
4. Khi nào NÊN mua Hioki FT6031-50?
Nghiệm thu công trình mới: Các chủ đầu tư và đơn vị kiểm định PCCC luôn yêu cầu kết quả đo bằng phương pháp 3 cực (Fall-of-potential) vì độ chính xác cao nhất.
- Đo tiếp địa độc lập: Đo cọc chống sét nhà phố, biệt thự, bể tiếp địa thang máy (nơi mà Ampe kìm FT6380 không đo được).
- Khảo sát thiết kế: FT6031-50 có thể dùng để đo điện trở suất của đất, phục vụ việc tính toán số lượng cọc cần đóng cho các dự án mới.

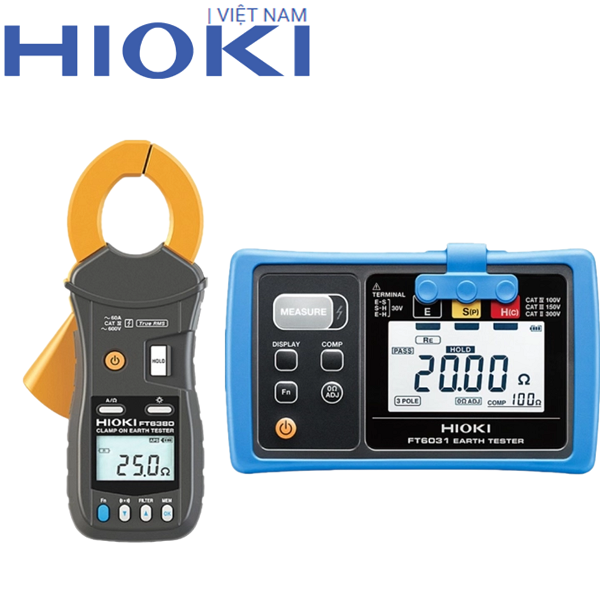

III. Bảng so sánh trực quan - Giúp bạn ra quyết định
Để dễ dàng lựa chọn, chúng ta hãy so sánh hai model này dựa trên các tiêu chí quan trọng nhất tại môi trường đô thị:
| Tiêu chí | Ampe kìm Hioki FT6380-50 | Máy đo Hioki FT6031-50 |
| Phương pháp đo | Cảm ứng vòng (Không cọc) | 3 cực (Chuẩn) / 2 cực (Đơn giản) |
| Đối tượng đo chính | Hệ thống đa điểm (Lưới điện, Tòa nhà) | Mọi hệ thống (Đơn điểm & Đa điểm) |
| Khả năng đo trên bê tông | Xuất sắc (Kẹp là xong) | Khá (Cần dùng phương pháp 2 cực hoặc lưới thép) |
| Độ chính xác | Tương đối (Phụ thuộc mạch vòng) | Tuyệt đối (Tiêu chuẩn nghiệm thu) |
| Tốc độ thi công | Rất nhanh (1 giây) | Trung bình (15-20 phút rải dây) |
| Kết nối thông minh | Bluetooth (Z3210 + Gennect Cross) | Bluetooth (Z3210 + Gennect Cross) |
| Chuẩn bảo vệ | IP40 (Chống bụi nhẹ) | IP67 (Chống nước/bụi hoàn toàn) |
IV. Chiến thuật phối hợp: Tại sao dân chuyên nghiệp cần cả hai?
Trong thực tế thi công M&E chuyên nghiệp tại các đô thị lớn, các đơn vị uy tín thường không chọn "một trong hai", mà họ trang bị cả hai dòng máy để bổ trợ cho nhau.
Kịch bản phối hợp hiệu quả:
- Bước 1 - Kiểm tra nhanh (Sàng lọc): Dùng FT6380-50 đi kẹp kiểm tra định kỳ hàng tháng cho 100 điểm tiếp địa của tòa nhà. Tốc độ nhanh giúp tiết kiệm nhân lực.
- Bước 2 - Kiểm tra sâu (Chẩn đoán): Nếu FT6380-50 báo một điểm nào đó có điện trở cao bất thường (ví dụ > 10 Ohm), hoặc khi cần ký biên bản nghiệm thu với chủ đầu tư, kỹ sư sẽ dùng FT6031-50 để đo lại điểm đó bằng phương pháp 3 cực (hoặc 2 cực).
- Bước 3 - Xử lý sự cố: Nếu phải đóng thêm cọc cải tạo, FT6031-50 sẽ giúp đo từng cọc đơn lẻ trước khi hàn hóa nhiệt đấu nối vào hệ thống chung.
- Sự kết hợp này vừa đảm bảo Tốc độ (nhờ Ampe kìm) vừa đảm bảo Pháp lý và Chính xác (nhờ Máy đo 3 cực).
V. Hướng dẫn mua sắm tại Hioki Vietnam
Thiết bị đo điện trở đất ảnh hưởng trực tiếp đến an toàn điện và phòng chống cháy nổ. Việc mua phải hàng giả, hàng trôi nổi (xách tay, hàng bãi) không chỉ gây sai số lớn mà còn khiến doanh nghiệp gặp rắc rối khi làm hồ sơ nghiệm thu (do thiếu giấy tờ CO/CQ chuẩn).
Tại hệ thống các thiết bị trên website Hioki Việt Nam, khách hàng được đảm bảo các quyền lợi cốt lõi từ hãng Hioki (Nhật Bản):
Hàng chính hãng 100%: Cam kết đầy đủ Chứng nhận xuất xứ (CO) và Chứng nhận chất lượng (CQ) bản gốc, phục vụ cho việc nghiệm thu công trình khắt khe nhất.
Tư vấn kỹ thuật chuyên sâu:
- Bạn lo lắng không biết cách đo trên bê tông bằng FT6031? Đội ngũ kỹ thuật sẽ hướng dẫn bạn "mẹo" sử dụng lưới thép hoặc tấm dẫn điện ướt để thay thế cọc phụ.
- Bạn chưa biết cách kết nối Bluetooth Z3210 để làm báo cáo? Chúng tôi có video và tài liệu hướng dẫn tiếng Việt chi tiết.
- Bảo hành & Hiệu chuẩn: Thiết bị được bảo hành chính hãng và hỗ trợ dịch vụ hiệu chuẩn định kỳ để đảm bảo độ chính xác theo năm tháng.
Việc đo điện trở đất tại các khu vực đô thị nhiều bê tông không còn là nhiệm vụ bất khả thi nếu bạn chọn đúng công cụ. Hãy chọn Ampe kìm Hioki FT6380-50 nếu bạn ưu tiên sự tiện lợi, tốc độ và làm việc chủ yếu với hệ thống bảo trì lưới điện, tòa nhà đã đi vào hoạt động.
Hãy chọn Hioki FT6031-50 nếu bạn cần một thiết bị đa năng, bền bỉ phục vụ cho công tác thi công mới, nghiệm thu PCCC và đo đạc cọc đơn lẻ. Đừng để những khó khăn về địa hình làm gián đoạn tiến độ dự án của bạn. Hãy truy cập ngay website Hioki Việt Nam hoặc liên hệ Hotline hỗ trợ kỹ thuật 0914.400.916 để xem thông số chi tiết và nhận báo giá tốt nhất cho hai "siêu phẩm" đo tiếp địa này.
