Trong các hệ thống mạng và truyền dẫn hiện đại, cáp tín hiệu đóng vai trò trung tâm trong việc đảm bảo dữ liệu được truyền đi liên tục và chính xác. Tuy nhiên, nhiều hệ thống dù được đầu tư bài bản vẫn thường xuyên gặp tình trạng gián đoạn tín hiệu mà không xác định được nguyên nhân rõ ràng.
Thực tế cho thấy, các lỗi liên quan đến cáp tín hiệu thường không xuất hiện ngay từ đầu mà hình thành dần theo thời gian do tác động môi trường, thi công không đồng bộ hoặc sử dụng vượt quá giới hạn kỹ thuật cho phép. Điều này khiến việc phát hiện lỗi bằng phương pháp thông thường trở nên khó khăn.

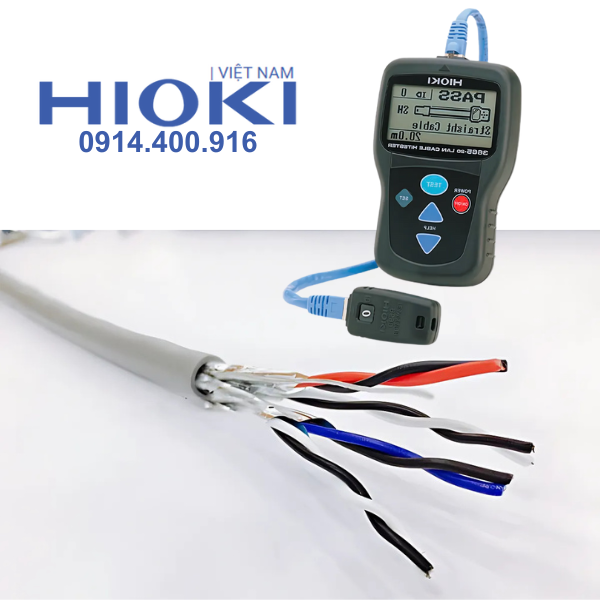

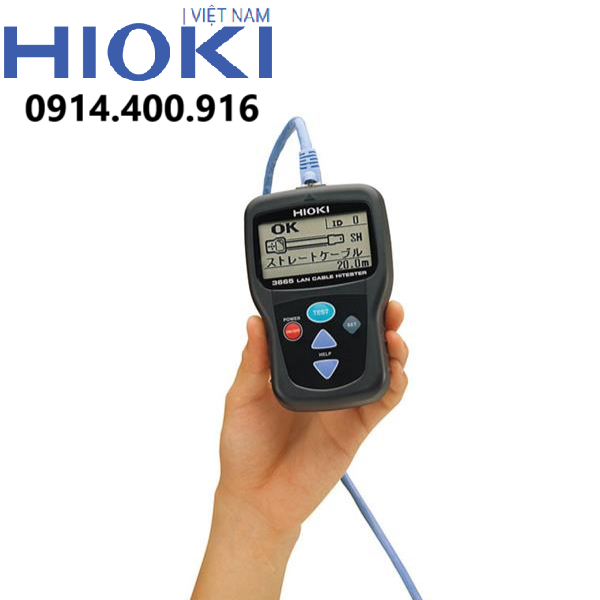

Trong bối cảnh đó, dòng thiết bị kiểm tra cáp tín hiệu được xem là công cụ hỗ trợ quan trọng giúp kỹ thuật viên đánh giá tình trạng đường cáp, xác định nguyên nhân gây gián đoạn và đưa ra phương án xử lý phù hợp trước khi sự cố ảnh hưởng đến toàn bộ hệ thống.
.png)
I. Gián đoạn tín hiệu – "Sát thủ thầm lặng" của hạ tầng mạng
Gián đoạn tín hiệu (Intermittent Connectivity) không đơn thuần chỉ gây ra sự bất tiện hay khó chịu cho người dùng. Trong các môi trường yêu cầu tính sẵn sàng cao (High Availability), nó tiềm ẩn những rủi ro kinh tế và vận hành to lớn.
Những biểu hiện đa dạng của sự cố
Không phải lúc nào lỗi cáp cũng dẫn đến mất kết nối hoàn toàn. Sự nguy hiểm nằm ở chỗ hệ thống vẫn hoạt động nhưng ở trạng thái "kém". Một số biểu hiện cụ thể bao gồm:
- Tốc độ truyền dữ liệu trồi sụt: Băng thông mạng không đạt mức thiết kế (ví dụ: cáp Cat6 nhưng chỉ chạy được tốc độ 100Mbps thay vì 1Gbps).
- Mất kết nối ngẫu nhiên (Flapping): Cổng mạng trên Switch liên tục chuyển trạng thái Up/Down mà không rõ lý do.
- Lỗi ứng dụng thời gian thực: Hình ảnh Camera IP bị vỡ hạt, giật lag, hoặc điện thoại VoIP bị méo tiếng, ngắt quãng.
- Hệ thống treo và phải khởi động lại: Các thiết bị IoT hoặc Access Point hoạt động không ổn định, buộc kỹ thuật viên phải reset thiết bị nhiều lần trong ngày.
Những biểu hiện trên thường bị nhầm lẫn với lỗi do phần mềm, lỗi cấu hình thiết bị mạng hoặc do virus, dẫn đến việc chẩn đoán sai hướng, gây lãng phí thời gian xử lý.
.png)
Chi phí ẩn của sự gián đoạn
Nếu tính toán kỹ, chi phí do cáp tín hiệu kém chất lượng gây ra lớn hơn nhiều so với chi phí thay thế dây cáp:
- Giảm năng suất lao động: Nhân viên văn phòng mất thời gian chờ tải dữ liệu hoặc kết nối lại hệ thống.
- Gián đoạn dây chuyền sản xuất: Trong các nhà máy thông minh, tín hiệu điều khiển bị trễ (latency) do cáp lỗi có thể làm sai lệch quy trình robot hoặc dừng băng chuyền.
- Uy tín thương hiệu: Đối với các đơn vị cung cấp dịch vụ Data Center hoặc khách sạn, mạng wifi thiếu ổn định ảnh hưởng trực tiếp đến trải nghiệm và đánh giá của khách hàng.
II. Phân tích nguyên nhân gốc rễ từ góc độ kỹ thuật
Để khắc phục triệt để, chúng ta cần nhìn sâu hơn vào bản chất vật lý của sự cố. Dưới đây là các nguyên nhân kỹ thuật chính gây suy giảm chất lượng tín hiệu:
Suy hao tín hiệu (Insertion Loss) và chiều dài cáp
Mọi loại cáp đồng đều có điện trở nội tại. Khi tín hiệu di chuyển càng xa, năng lượng càng bị tiêu hao dưới dạng nhiệt.
- Vượt quá giới hạn chiều dài: Theo tiêu chuẩn TIA/EIA, cáp mạng xoắn đôi (Twisted Pair) thường có giới hạn 100m (bao gồm cả dây nhảy). Vượt quá con số này, gói tin (packet) sẽ bị suy yếu đến mức thiết bị nhận không thể giải mã, dẫn đến tình trạng mất gói tin (Packet Loss).
- Lão hóa vật liệu: Theo thời gian, lớp vỏ nhựa bị giòn, lõi đồng bị oxy hóa làm tăng điện trở tiếp xúc, khiến mức suy hao tăng cao hơn so với lúc mới lắp đặt.
Nhiễu xuyên âm (Crosstalk - NEXT/FEXT)
Đây là một trong những lỗi phức tạp nhất mà mắt thường không thể thấy. Nhiễu xuyên âm xảy ra khi từ trường của một đôi dây này gây ảnh hưởng lên đôi dây khác nằm trong cùng một bó cáp.
- Nguyên nhân: Thường do quá trình bấm đầu mạng không đạt chuẩn, tháo xoắn quá nhiều tại điểm kết nối (Connector).
- Hậu quả: Tín hiệu bị nhiễu loạn ngay tại điểm xuất phát hoặc điểm đích, làm giảm đáng kể tốc độ truyền dẫn thực tế, dù đèn tín hiệu vẫn sáng xanh.
.png)
Suy hao phản xạ (Return Loss) và lỗi phối hợp trở kháng
Tín hiệu truyền đi cần một môi trường đồng nhất. Khi cáp bị gập gãy, bị kẹp quá chặt bằng dây rút, hoặc chất lượng cáp không đồng đều, trở kháng của dây sẽ thay đổi đột ngột. Điều này gây ra hiện tượng "phản xạ tín hiệu": một phần tín hiệu thay vì đi đến đích lại bị dội ngược lại nguồn, gây nhiễu cho các tín hiệu sau. Đây là nguyên nhân chính khiến mạng hoạt động chập chờn khi tải cao.
Nhiễu điện từ (EMI) trong môi trường công nghiệp
Cáp tín hiệu đi gần các nguồn điện áp cao, biến tần, động cơ công suất lớn hoặc đèn huỳnh quang mà không có lớp bọc chống nhiễu (Shielding) phù hợp sẽ bị nhiễm từ trường. Dòng điện cảm ứng sinh ra sẽ làm sai lệch bit dữ liệu (Bit Error Rate), khiến thiết bị phải gửi lại gói tin nhiều lần, làm chậm toàn bộ hệ thống.
.png)
III. Tại sao phương pháp kiểm tra thủ công là không đủ?
Trong nhiều năm, kỹ thuật viên thường dựa vào các thiết bị đo thông mạch giá rẻ (chỉ có đèn LED nhấp nháy 1-8) hoặc phương pháp "thử và sai" (thay dây mới xem có hết lỗi không). Cách làm này tồn tại quá nhiều lỗ hổng:
- Chỉ kiểm tra được tính liên tục (Continuity): Các thiết bị đơn giản chỉ cho biết dây có bị đứt hay không, nhưng không thể cho biết dây đó có truyền được tốc độ 1Gbps hay không. Một sợi dây nối đúng thứ tự vẫn có thể bị nhiễu nặng đến mức không dùng được.
- Không xác định vị trí lỗi (Distance to Fault): Khi phát hiện dây đứt ngầm trong tường hoặc trong ống gen dài 50m, phương pháp thủ công không thể chỉ ra điểm đứt nằm ở mét thứ bao nhiêu. Kỹ thuật viên buộc phải rút toàn bộ dây ra thay thế – một sự lãng phí lớn.
- Bỏ sót lỗi chập chờn (Intermittent Faults): Lỗi chỉ xuất hiện khi nhiệt độ tăng cao hoặc khi có rung động. Kiểm tra thủ công tại thời điểm "tĩnh" sẽ không phát hiện ra vấn đề.
- Thiếu dữ liệu chứng thực: Không có báo cáo thông số kỹ thuật (Report) để bàn giao cho khách hàng hoặc lưu trữ làm cơ sở bảo trì sau này.
IV. Công nghệ trong thiết bị kiểm tra cáp tín hiệu hiện đại
Để giải quyết các vấn đề trên, thiết bị kiểm tra cáp chuyên dụng (Cable Testers & Certifiers) được tích hợp nhiều công nghệ tiên tiến. Chúng ta có thể phân loại chúng thành 3 cấp độ chức năng:
Cấp độ Xác thực (Verification)
Dành cho nhu cầu cơ bản, giúp xác định:
- Sơ đồ đấu dây (Wiremap): Phát hiện chính xác lỗi đấu sai cặp, đảo dây, chập dây hay hở mạch.
- Đo chiều dài: Sử dụng công nghệ điện dung hoặc TDR để đo chiều dài dây.
Cấp độ Đánh giá năng lực (Qualification)
Dành cho kỹ thuật viên cần biết "chất lượng" đường truyền:
- Thiết bị sẽ giả lập lưu lượng dữ liệu thực tế để kiểm tra xem cáp có đáp ứng được tốc độ 100Mbps, 1Gbps hay 10Gbps hay không.
- Kiểm tra khả năng cấp nguồn qua Ethernet (PoE - Power over Ethernet): Đo điện áp thực tế tại điểm cuối để đảm bảo đủ tải cho Camera hoặc Wifi.
Công nghệ TDR (Time Domain Reflectometry) – "Radar" cho cáp
Một trong những tính năng giá trị nhất của các dòng máy đo cao cấp là TDR. Thiết bị phát một xung tín hiệu vào sợi cáp và đo thời gian phản xạ trở lại. Dựa trên tốc độ truyền sóng, máy sẽ tính toán chính xác:
- Vị trí điểm đứt hoặc chập (ví dụ: đứt ở mét thứ 35.4).
- Vị trí có trở kháng bất thường gây suy hao.
Công nghệ này giúp khoanh vùng vị trí cần sửa chữa mà không cần đục phá toàn bộ hệ thống.
.png)
V. Ứng dụng thực tế đa dạng trong môi trường doanh nghiệp
Sự linh hoạt của thiết bị kiểm tra cáp giúp nó trở thành trợ thủ đắc lực trong nhiều kịch bản khác nhau:
Hệ thống mạng văn phòng & Smart Building
Trong các tòa nhà thông minh, số lượng node mạng lên tới hàng nghìn. Việc gián đoạn tín hiệu tại một điểm có thể ảnh hưởng đến hệ thống chấm công, kiểm soát cửa ra vào hoặc hệ thống BMS (quản lý tòa nhà). Thiết bị đo giúp bảo trì viên kiểm tra nhanh các ổ cắm mạng (wall plate) mà không cần tháo dỡ hạ tầng.
Hệ thống Camera giám sát an ninh (CCTV)
Với xu hướng chuyển dịch sang Camera IP độ phân giải 4K, yêu cầu về băng thông và độ ổn định nguồn PoE là cực kỳ khắt khe. Thiết bị kiểm tra giúp xác định xem dây cáp cũ có đủ khả năng tải dữ liệu hình ảnh liên tục 24/7 hay không, và nguồn điện PoE tại đầu dây có bị sụt áp quá mức cho phép hay không.
Môi trường công nghiệp và nhà máy (Industrial Ethernet)
Môi trường nhà máy có độ rung, nhiệt độ và nhiễu điện từ cao. Cáp mạng công nghiệp thường sử dụng chuẩn M12 hoặc cáp có lớp vỏ đặc biệt. Các thiết bị đo chuyên dụng có khả năng tinh chỉnh để đo lường chính xác trên các loại cáp đặc thù này, giúp phát hiện sớm các điểm tiếp xúc bị oxy hóa do hơi hóa chất hoặc độ ẩm.
VI. Chiến lược bảo trì và lợi ích dài hạn
Đầu tư vào thiết bị kiểm tra và quy trình đo kiểm chuẩn mực mang lại lợi ích kép: vừa khắc phục sự cố tức thời, vừa tối ưu hóa vận hành lâu dài.
Tối ưu chi phí bảo trì (OPEX)
Thay vì thay thế mù quáng các đoạn cáp đắt tiền, kỹ thuật viên chỉ cần sửa chữa đúng điểm lỗi (ví dụ: bấm lại một đầu jack bị hỏng thay vì thay cả dây). Điều này tiết kiệm đáng kể ngân sách vật tư và nhân công.
Rút ngắn thời gian chết (Downtime)
Thời gian tìm lỗi (Mean Time To Repair - MTTR) giảm từ vài giờ xuống còn vài phút nhờ khả năng chỉ điểm chính xác vị trí lỗi. Trong các hệ thống giao dịch tài chính hay dây chuyền sản xuất, mỗi phút tiết kiệm được đều quy đổi thành tiền.
Nâng cao tính chuyên nghiệp và minh bạch
Với các đơn vị thi công (System Integrators), việc sử dụng thiết bị đo có khả năng xuất báo cáo (PDF/CSV) giúp chứng minh chất lượng công trình với chủ đầu tư. Báo cáo "Pass" (Đạt) là bằng chứng rõ ràng nhất cho thấy hệ thống đã được thi công đúng chuẩn quốc tế.
Hỗ trợ lập kế hoạch nâng cấp
Dữ liệu đo kiểm giúp quản lý IT biết được hạ tầng cáp hiện tại (ví dụ Cat5e) có thể tận dụng để nâng cấp lên tốc độ cao hơn (ví dụ 2.5Gbps hoặc 5Gbps) hay buộc phải thay mới toàn bộ sang Cat6/Cat6A.
VII. Những lưu ý vàng khi triển khai đo kiểm
Để kết quả đo phản ánh đúng thực tế, cần tuân thủ quy trình nghiêm ngặt:
- Hiệu chuẩn thiết bị (Calibration): Thiết bị đo cần được hiệu chuẩn định kỳ (thường là 1 năm/lần) để đảm bảo độ chính xác của các cảm biến đo lường.
- Chọn đúng tiêu chuẩn đo (Standard Setting): Cần cài đặt máy đo theo đúng loại cáp đang sử dụng (Cat5e, Cat6, Cat6A, Shielded/Unshielded) và tiêu chuẩn áp dụng (TIA-568-B hay ISO/IEC 11801). Sai cài đặt sẽ dẫn đến kết quả "Fail" giả hoặc "Pass" giả.
- Kiểm tra toàn diện hai đầu: Đảm bảo cả hai đầu kết nối (Patch panel và Wall outlet) đều sạch sẽ, không bụi bẩn trước khi cắm máy đo để tránh làm sai lệch chỉ số suy hao tiếp xúc.
- Lưu trữ dữ liệu cơ sở (Baseline): Nên đo kiểm ngay khi vừa bàn giao hệ thống để có số liệu gốc. Sau này khi có sự cố, so sánh số liệu mới với số liệu gốc sẽ giúp phát hiện nhanh sự xuống cấp.
Gián đoạn tín hiệu cáp không phải là những "lỗi vặt" có thể xem nhẹ, mà là chỉ dấu cho thấy sự xuống cấp của hạ tầng vật lý – nền tảng của mọi hoạt động số. Trong bối cảnh công nghệ ngày càng phức tạp, việc dựa vào kinh nghiệm cảm tính không còn phù hợp. Sự chính xác, tốc độ và khả năng phân tích dữ liệu của các thiết bị kiểm tra cáp hiện đại là chìa khóa để duy trì sự ổn định bền vững.
Doanh nghiệp và các đơn vị kỹ thuật cần thay đổi tư duy từ "sửa chữa khi hỏng" sang "giám sát và ngăn ngừa". Việc trang bị công cụ phù hợp và thiết lập quy trình đo kiểm định kỳ là khoản đầu tư thông minh cho sự an toàn của hệ thống thông tin.
Để đảm bảo lựa chọn đúng dòng thiết bị kiểm tra cáp tín hiệu chính hãng, với độ chính xác cao theo tiêu chuẩn Nhật Bản và phù hợp với nhiều môi trường ứng dụng khắc nghiệt, HiokiVietnam là địa chỉ đáng tin cậy dành cho doanh nghiệp và kỹ thuật viên chuyên nghiệp. Tại đây, các giải pháp đo lường không chỉ dừng lại ở cung cấp thiết bị, mà còn là sự tư vấn chuyên sâu để tối ưu hóa hiệu quả vận hành cho hệ thống của bạn.
