Thiết Bị Đo An Toàn Điện: Kiểm tra Rò rỉ Dòng điện Tác động Cao

Trong mọi ngành công nghiệp, từ sản xuất thiết bị y tế đến gia dụng và điện tử công suất, việc đảm bảo rằng sản phẩm không gây nguy hiểm cho người dùng là yêu cầu pháp lý và đạo đức bắt buộc. Bất kỳ lỗi cách điện, lỗi tiếp đất, hoặc rò rỉ dòng điện nào đều có thể gây giật điện, hỏa hoạn, hoặc tử vong.

1. Bảo vệ Thiết bị và Con người: Nền tảng của An toàn Điện

Thiết bị Đo An toàn Điện (Electrical Safety Analyzer), thường được gọi là Hipot Tester hoặc Dielectric Withstand Tester, là công cụ được sử dụng để kiểm tra sự tuân thủ các tiêu chuẩn an toàn quốc tế (IEC,UL,CE) trước khi sản phẩm được đưa ra thị trường. Thách thức lớn nhất là mô phỏng chính xác các điều kiện sự cố tồi tệ nhất và đo lường các tham số điện nhỏ nhất (như dòng rò) trong khi vẫn duy trì quy trình kiểm tra không phá hủy.

2. Các Phép kiểm tra Cốt lõi: Mô phỏng Sự cố và Stress Điện áp

Phép đo an toàn điện bao gồm một chuỗi các thử nghiệm nhằm mô phỏng các điều kiện sử dụng bình thường và sự cố.

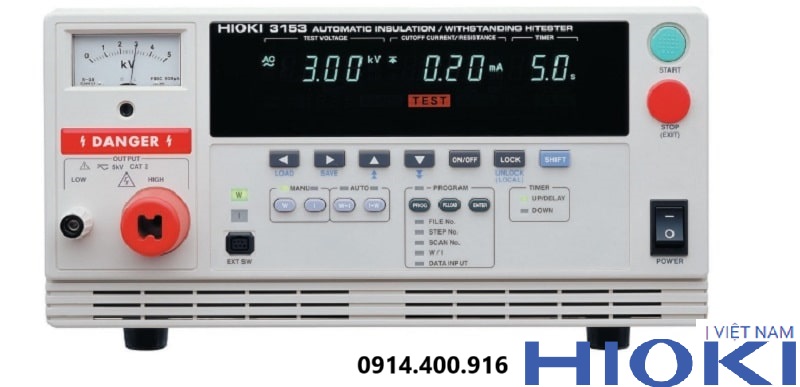

2.1. Kiểm tra Điện áp Chịu đựng (Dielectric Withstand Test - Hipot)

Mục đích: Kiểm tra khả năng của lớp cách điện chịu đựng được điện áp cao hơn nhiều so với điện áp hoạt động bình thường mà không bị đánh thủng (Flashover hoặc Breakdown). Đây là bài kiểm tra độ bền cách điện.
Nguyên tắc: Thiết bị Hipot áp dụng một điện áp AC hoặc DC cao (thường là 1000 V đến 5000 V) giữa các mạch mang điện và vỏ kim loại (vỏ tiếp đất) của thiết bị.
Phân tích: Thiết bị phân tích an toàn phải đo dòng điện chạy qua lớp cách điện trong quá trình kiểm tra. Nếu dòng điện này vượt quá một ngưỡng rất thấp (chỉ vài mA), điều đó có nghĩa là lớp cách điện đã bị lỗi. Thử nghiệm DC thường phát hiện lỗi vật lý (như lỗ kim), trong khi AC phát hiện sự cố phóng điện bề mặt.

2.2. Kiểm tra Điện trở Cách điện (Insulation Resistance - IR)

Mục đích: Đo giá trị điện trở thực tế của lớp cách điện bằng cách áp dụng điện áp DC thấp hơn Hipot (ví dụ: 500 V hoặc 1000 V).
Giá trị An toàn: Phép đo IR phải cho kết quả điện trở cực kỳ cao để khẳng định rằng có ít dòng điện rò rỉ dẫn điện. Thử nghiệm này thường được thực hiện trước Hipot để đảm bảo lớp cách điện không bị hư hỏng nghiêm trọng trước khi thử nghiệm áp lực cao.

3. Thách thức Rò rỉ Dòng điện: Mô phỏng Cơ thể Người

Dòng điện rò rỉ là tham số an toàn quan trọng nhất, vì nó liên quan trực tiếp đến nguy cơ giật điện.

3.1. Phép đo Dòng điện Rò rỉ (Leakage Current Test)

Mục đích: Đo dòng điện cực nhỏ rò rỉ từ các bộ phận mang điện đến vỏ thiết bị, và từ vỏ thiết bị đến đất, trong điều kiện hoạt động bình thường. Dòng rò rỉ này xảy ra ngay cả trong thiết bị hoàn toàn an toàn do hiện tượng điện dung ký sinh.
Mô phỏng Mạng Lưới (Measuring Network - MDN): Thiết bị phân tích an toàn sử dụng một Mạng Lưới Đo lường (MDN), hay còn gọi là Mô hình Mạng Lưới Cơ thể Người (Human Body Model), bao gồm một mạng RC (Điện trở/Điện dung) để mô phỏng chính xác trở kháng của cơ thể người. Dòng điện rò rỉ được đo thông qua mô hình này.
Tiêu chuẩn Dòng rò: Tiêu chuẩn IEC và UL giới hạn dòng rò rỉ ở mức rất thấp (ví dụ: 0.25 mA cho thiết bị y tế loại BF hoặc 0.5 mA cho thiết bị gia dụng).

3.2. Phép đo Dòng Rò Tác động Cao (Functional Earth Leakage)

Mục đích: Kiểm tra dòng điện rò rỉ qua dây tiếp đất chức năng (Functional Earth) trong các thiết bị có tính năng lọc nhiễu EMI cao.
Vấn đề: Các bộ lọc EMI có các tụ điện nối đất, có chủ đích tạo ra dòng điện rò rỉ nhỏ trong điều kiện hoạt động bình thường. Phép đo này xác minh rằng dòng rò rỉ qua đất này vẫn nằm trong giới hạn an toàn, ngay cả khi dây tiếp đất chính bị ngắt kết nối.

4. Tối ưu hóa Quy trình và Thiết kế An toàn

Thiết bị phân tích an toàn phải đảm bảo rằng quá trình kiểm tra tuân thủ chính xác các tiêu chuẩn quốc tế phức tạp.

4.1. Tự động hóa Quy trình Kiểm tra

Tốc độ và Độ lặp lại: Trong môi trường sản xuất hàng loạt, hàng ngàn thiết bị phải được kiểm tra mỗi ngày. Thiết bị phân tích an toàn phải có khả năng lập trình và tự động hóa toàn bộ chuỗi kiểm tra (IR→Hipot→Ground Bond→Leakage).
Giao diện Điều khiển: Giao diện bên ngoài (như GPIB hoặc PLC) cho phép thiết bị hoạt động như một thành phần trong hệ thống kiểm tra tự động (ATE), giảm thiểu lỗi do thao tác thủ công và tăng tốc độ kiểm soát chất lượng.

4.2. Kiểm tra Độ bền Liên kết Tiếp đất (Ground Bond/Continuity)

Mục đích: Kiểm tra trở kháng thấp và khả năng chịu tải của đường dây tiếp đất bảo vệ (Protective Earth) của thiết bị. Trong trường hợp sự cố, dây tiếp đất phải có khả năng dẫn dòng điện lỗi lớn một cách an toàn.
Nguyên tắc: Thiết bị phân tích an toàn bơm một dòng điện AC cao (thường từ 10 A đến 40 A) qua dây tiếp đất trong vài giây. Trở kháng giữa vỏ kim loại và dây tiếp đất phải duy trì ở mức cực kỳ thấp.

5. Xu hướng Công nghệ Tương lai: Tích hợp Thiết bị Y tế và Phân tích Dữ liệu

Phân tích an toàn đang mở rộng sang các lĩnh vực đòi hỏi độ nhạy và độ tin cậy cực cao.

5.1. Phân tích An toàn Thiết bị Y tế

Tiêu chuẩn Khắt khe: Thiết bị y tế có tiêu chuẩn an toàn IEC 60601 nghiêm ngặt nhất. Phép đo dòng rò phải bao gồm các loại BF (Body-Floating) và CF (Cardiac-Floating) để đảm bảo không có dòng điện rò rỉ nguy hiểm chạm vào bệnh nhân (ví dụ: máy theo dõi tim, máy thở).
Yêu cầu Thiết bị: Thiết bị phân tích an toàn phải có khả năng thực hiện tất cả các phép đo rò rỉ yêu cầu (Rò rỉ Vỏ, Rò rỉ Bệnh nhân) và mô phỏng chính xác các điểm lỗi như ngắt dây trung tính hoặc đảo ngược pha/trung tính.

5.2. Công nghệ Flash Thử nghiệm Tự động và Thông minh

Kiểm tra Không Phá hủy: Các thiết bị tương lai đang phát triển các thuật toán tiên tiến để xác định điểm đánh thủng cách điện chính xác hơn và tự động giảm điện áp thử nghiệm ngay lập tức để giảm thiểu hư hỏng thiết bị được kiểm tra.
Ghi Dữ liệu và Truy xuất Nguồn gốc: Khả năng lưu trữ hàng ngàn hồ sơ kiểm tra và liên kết chúng với số sê-ri sản phẩm là cần thiết để tuân thủ các quy định pháp luật và truy xuất nguồn gốc trong trường hợp sản phẩm bị thu hồi.

Thiết bị Đo An toàn Điện là công cụ chuyên dụng, giải quyết thách thức cốt lõi là đảm bảo sản phẩm tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt.

Sức mạnh của nó nằm ở khả năng thực hiện một chuỗi các thử nghiệm áp lực cao (như Hipot và Ground Bond) và đo lường chính xác các dòng rò rỉ cực nhỏ bằng cách sử dụng Mô hình Mạng Lưới Cơ thể Người (MDN). Việc tự động hóa quy trình kiểm tra và khả năng kiểm tra tiêu chuẩn y tế đang củng cố vai trò không thể thay thế của thiết bị này trong chu trình sản xuất và kiểm soát chất lượng toàn cầu.
