Thiết Bị Ghi Dữ Liệu Đa Kênh: Đồng Bộ Hóa Phép Đo Đa Tham Số

Trong các hệ thống công nghiệp, lỗi thường không chỉ do một nguyên nhân đơn lẻ mà là kết quả của sự tương tác phức tạp và đồng thời giữa nhiều biến số: điện áp, dòng điện, nhiệt độ, áp suất, độ rung và trạng thái logic. Việc đo lường tại một thời điểm hoặc chỉ một tham số (ví dụ: chỉ nhiệt độ) không thể cung cấp cái nhìn toàn diện về nguyên nhân gốc rễ (Root Cause) của sự cố.

Thiết bị ghi dữ liệu đa kênh (Multi-channel Data Logger) ra đời để giải quyết bài toán này. Khác với Oscilloscope (chuyên về tốc độ) hay DMM (chuyên về độ chính xác điểm), Data Logger chuyên về ghi dữ liệu dài hạn và đồng bộ hóa các phép đo đa tham số. Bài viết này sẽ đi sâu vào kỹ thuật đồng bộ hóa thời gian chính xác (Time Synchronization) giữa các kênh, thách thức của việc xử lý các loại tín hiệu đầu vào đa dạng (từ analog đến digital), và cách sử dụng dữ liệu tương quan để chuyển đổi từ việc sửa chữa phản ứng (Reactive Maintenance) sang phân tích lỗi dự đoán (Predictive Fault Analysis).

Thiết Bị Ghi Dữ Liệu Đa Kênh: Đồng Bộ Hóa Phép Đo Đa Tham Số

Thách thức Cốt lõi: Đồng bộ hóa Dữ liệu và Sai số Thời gian

Để chẩn đoán các lỗi phức tạp, việc biết chính xác các sự kiện xảy ra như thế nào là chưa đủ; cần phải biết chính xác khi nào chúng xảy ra so với các sự kiện khác.

Phân tích Tương quan và Nhu cầu Đồng bộ hóa

Lỗi Hệ thống: Ví dụ, một máy bơm bị hỏng do quá nhiệt (tăng nhiệt độ) nhưng lỗi khởi đầu có thể là do sụt áp nguồn (Voltage Sag) khiến động cơ bị quá dòng (Overcurrent) do mất kiểm soát tốc độ.
Yêu cầu: Để chứng minh mối liên hệ này, Data Logger phải đồng thời ghi lại: 1) Điện áp nguồn, 2) Dòng điện động cơ, và 3) Nhiệt độ.
Sai số Thời gian (Time Skew): Nếu thời điểm ghi của các kênh khác nhau bị lệch dù chỉ vài mili giây, mối quan hệ nhân quả giữa sụt áp và quá dòng có thể bị hiểu sai, dẫn đến chẩn đoán lỗi sai.

Thiết Bị Ghi Dữ Liệu Đa Kênh: Đồng Bộ Hóa Phép Đo Đa Tham Số

Kỹ thuật Đồng bộ hóa Độ chính xác Cao

Data Logger đa kênh cao cấp sử dụng các phương pháp phức tạp để đảm bảo đồng bộ hóa:

Bộ Đồng hồ Nội bộ (Internal Clock): Thiết bị sử dụng một bộ dao động thạch anh có độ chính xác cao và chia sẻ cùng một tín hiệu đồng hồ vật lý cho tất cả các kênh lấy mẫu.
Thời gian Thực Tương đối (Relative Time): Tất cả các điểm dữ liệu được gắn dấu thời gian dựa trên một đồng hồ chung duy nhất của thiết bị, loại bỏ sai số giữa các kênh.
Đồng bộ hóa với Nguồn Ngoài: Đối với các ứng dụng thử nghiệm phân tán lớn (ví dụ: kiểm tra nhiều điểm trên một nhà máy), Data Logger sử dụng các giao thức như NTP (Network Time Protocol) hoặc GPS (Global Positioning System) để đồng bộ hóa với thời gian tuyệt đối toàn cầu, cho phép tương quan dữ liệu giữa các thiết bị đo khác nhau.

Thiết Bị Ghi Dữ Liệu Đa Kênh: Đồng Bộ Hóa Phép Đo Đa Tham Số

Quản lý Đầu vào Đa Dạng và Tín hiệu Biến đổi

Data Logger đa kênh phải linh hoạt trong việc chấp nhận và chuyển đổi (scale) nhiều loại tín hiệu vật lý khác nhau.

Phân loại và Tín hiệu Hỗn hợp (Mixed Signals)

Data Logger phải xử lý các loại đầu vào sau:

Analog (Tương tự): Điện áp DC (0−10 V), dòng điện vòng lặp (4−20 mA), tín hiệu từ cảm biến nhiệt độ (Thermocouple, RTD), độ ẩm, v.v.
Digital (Kỹ thuật số): Trạng thái BẬT/TẮT, đếm xung (Pulse Counting), tần số, hoặc dữ liệu từ các giao thức Bus (ví dụ: Modbus).

Chuyển đổi và Tăng cường Tín hiệu (Scaling and Conditioning)

Tầm quan trọng: Tín hiệu vật lý (ví dụ: áp suất) phải được chuyển đổi chính xác sang giá trị điện (V hoặc mA) bằng các bộ chuyển đổi (Transducers). Data Logger phải có khả năng áp dụng hàm tỷ lệ (Scaling Function) để chuyển đổi giá trị điện trở lại thành đơn vị vật lý (ví dụ: 4 mA=0 psi; 20 mA=100 psi).
Mạch Điều kiện Tín hiệu (Signal Conditioning): Các kênh đầu vào phải có khả năng loại bỏ nhiễu, chống lại điện áp chung (Common-Mode Voltage) và cung cấp nguồn điện cho các cảm biến hoạt động (Loop Power).

Tốc độ Ghi và Lựa chọn Chế độ Lấy mẫu

Không giống như Oscilloscope với tốc độ lấy mẫu cố định, Data Logger cho phép linh hoạt trong tốc độ ghi:

Tốc độ Chậm (Slow Rate): Lấy mẫu vài phút/lần để theo dõi xu hướng nhiệt độ hoặc độ ẩm theo mùa.
Tốc độ Nhanh (Fast Rate): Lấy mẫu vài trăm ms/lần để bắt sự kiện như khởi động động cơ hoặc ngắt mạch.
Chế độ Event/Alarm: Ghi dữ liệu chỉ khi một tham số vượt quá ngưỡng cảnh báo, giúp tiết kiệm bộ nhớ và tập trung vào dữ liệu quan trọng.

Thách thức Triển khai và Quản lý Dữ liệu Lớn

Triển khai Data Logger trong môi trường công nghiệp đòi hỏi phải vượt qua các rào cản về vật lý và bảo mật dữ liệu.

Triển khai trong Môi trường Khắc nghiệt

Bảo vệ: Data Logger thường phải hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm, bụi bẩn, rung động). Thiết bị phải có xếp hạng bảo vệ IP cao và khả năng chống nhiễu điện từ (EMI Shielding).

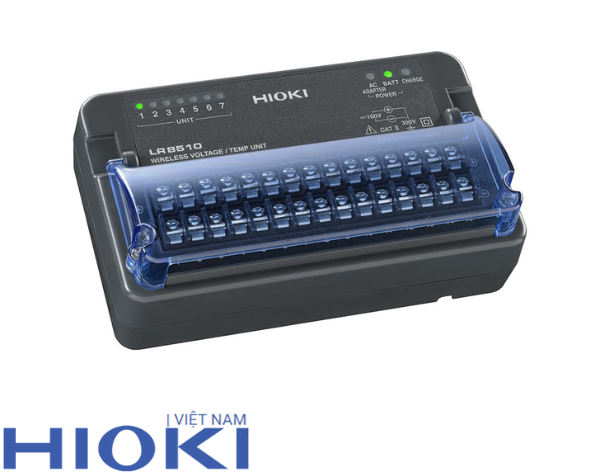

Kết nối Dây dẫn: Trong các nhà máy cũ, việc đi dây tín hiệu từ cảm biến đến Data Logger có thể tốn kém và phức tạp. Việc sử dụng Data Logger không dây (Wireless Data Logger) là một giải pháp ngày càng phổ biến để giảm chi phí lắp đặt.

Quản lý Dữ liệu Lớn và Lưu trữ An toàn

Khối lượng Dữ liệu: Ghi dữ liệu đa kênh trong thời gian dài tạo ra khối lượng dữ liệu khổng lồ (Big Data).
Quản lý: Thiết bị phải có bộ nhớ lớn (thẻ SD) và cổng kết nối mạng (Ethernet/WiFi) để truyền dữ liệu về máy chủ.
An toàn Dữ liệu: Dữ liệu phải được lưu trữ với tính toàn vẹn (Integrity) cao và khả năng truy cập được kiểm soát để phục vụ các yêu cầu pháp lý và điều tra lỗi.

Thiết bị ghi dữ liệu đa kênh là công cụ cầu nối, chuyển đổi các tín hiệu vật lý và điện hỗn hợp thành thông tin chẩn đoán có giá trị. Bằng khả năng đồng bộ hóa thời gian chính xác cao, quản lý đa dạng tín hiệu đầu vào và phân tích tương quan đa tham số, Data Logger cho phép các kỹ sư vượt qua các phép đo điểm đơn lẻ. Nó cung cấp bằng chứng cần thiết cho Phân tích Nguyên nhân Gốc (RCA) và là nền tảng không thể thiếu cho các chương trình Bảo trì Dự đoán (PdM), đảm bảo tính liên tục, hiệu suất cao và sự an toàn của các quy trình công nghiệp phức tạp.
