Thiết Bị Ghi và Phân Tích Tín Hiệu Điện: Giải Mã Lỗi Mạch Điện Tốc Độ Cao Bất Thường

Trong thế giới điện tử hiện đại, tốc độ truyền dữ liệu đang tăng theo cấp số nhân. Các bộ nguồn chuyển mạch (SMPS), giao tiếp USB tốc độ cao, và các mạch điều khiển động cơ hoạt động dựa trên các xung điện áp và dòng điện thay đổi hàng triệu lần mỗi giây. Đồng hồ vạn năng (DMM) chỉ có thể cung cấp cho bạn một con số trung bình tĩnh—một giá trị RMS hoặc DC tại một thời điểm, bỏ qua mọi sự kiện, mọi nhiễu, mọi sự cố Transient xảy ra theo thời gian. Con số tĩnh này không bao giờ có thể giải thích được nguyên nhân gây ra một lỗi hệ thống thất thường.

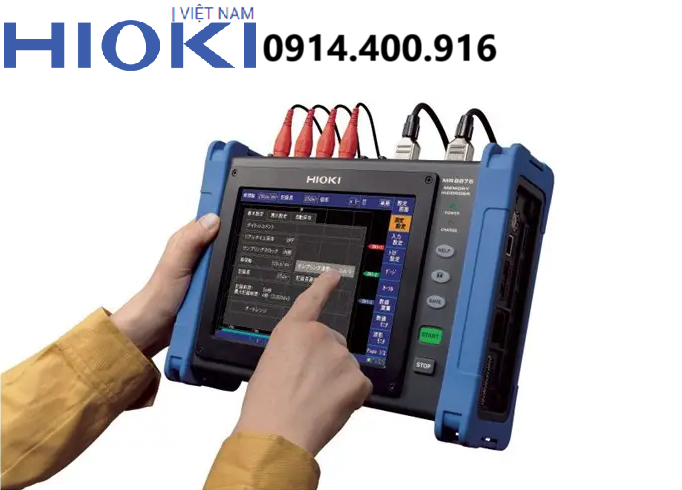

Thiết Bị Ghi và Phân Tích Tín Hiệu Điện: Giải Mã Lỗi Mạch Điện Tốc Độ Cao Bất Thường

1. Vượt Lên Giới Hạn Của Con Số: Nhìn Thấy Hiện Thực Của Tín Hiệu

Thiết Bị Ghi và Phân Tích Tín Hiệu Điện (Oscilloscope hay Dao Động Ký) là công cụ duy nhất biến tín hiệu điện vô hình thành hình ảnh trực quan (dạng sóng) trên miền thời gian. Nó là "cỗ máy thời gian" giúp bạn "đóng băng" một xung điện kéo dài chỉ vài nano giây, so sánh độ trễ (Timing) giữa hai tín hiệu, và nhìn thấy chi tiết từng gợn sóng nhiễu đang phá hủy hiệu suất mạch. Oscilloscope giải quyết thách thức cốt lõi là chụp lại các sự kiện cực nhanh và phức tạp, giúp kỹ sư chuyển từ phỏng đoán sang chẩn đoán chính xác.

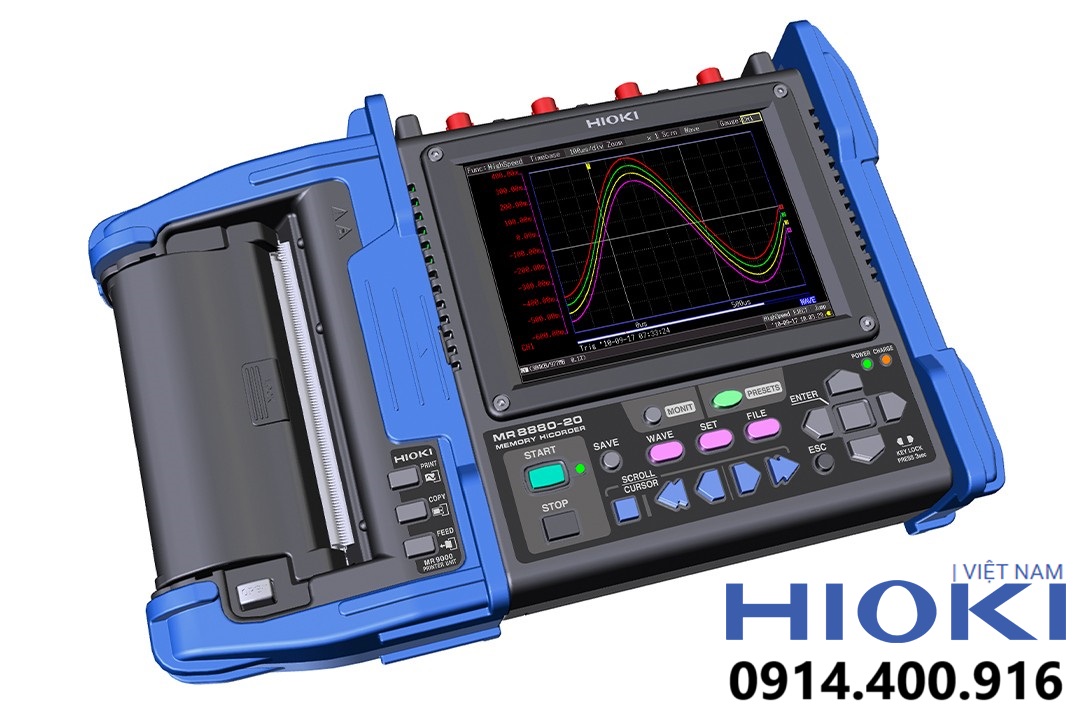

Thiết Bị Ghi và Phân Tích Tín Hiệu Điện: Giải Mã Lỗi Mạch Điện Tốc Độ Cao Bất Thường

2. Sức Mạnh Tuyệt Đối Của Phép Đo: Băng Thông và Tốc Độ Lấy Mẫu

Khả năng chẩn đoán của Oscilloscope được quyết định bởi hai thông số kỹ thuật tối quan trọng. Việc lựa chọn sai băng thông hoặc tốc độ lấy mẫu sẽ dẫn đến việc bỏ lỡ lỗi hoặc nhận được hình ảnh tín hiệu bị méo mó.

Băng Thông (Bandwidth) - Khả Năng Thu Nạp Tần Số: Băng thông quyết định tín hiệu nhanh nhất mà Oscilloscope có thể ghi lại một cách trung thực. Nếu băng thông quá thấp so với tốc độ tín hiệu (ví dụ: một xung vuông), Oscilloscope sẽ không thể tái tạo các thành phần tần số cao của tín hiệu, dẫn đến hiện tượng làm tròn các cạnh sắc nét của xung. Điều này che giấu các thông số quan trọng như Thời gian Tăng (Rise Time) và Độ Vọt Lố (Overshoot)—những chỉ số quan trọng về sức khỏe của đường truyền tín hiệu. Việc lựa chọn băng thông phù hợp, thường là gấp 5 lần tần số hoạt động của tín hiệu nhanh nhất, là yêu cầu bắt buộc để đảm bảo sự trung thực của phép đo.

Tốc Độ Lấy Mẫu (Sample Rate) - Khả Năng Chi Tiết Hóa: Tốc độ lấy mẫu quyết định số lượng điểm dữ liệu mà Oscilloscope thu thập trong một giây (thường tính bằng GS/s). Tốc độ lấy mẫu phải đủ cao (thường gấp 5 đến 10 lần băng thông) để tái tạo dạng sóng một cách chi tiết và tránh hiện tượng Tạo Ảnh Giả (Aliasing). Nếu tốc độ lấy mẫu quá thấp, Oscilloscope có thể vẽ lại một sóng sin 10 MHz thành một sóng 1 MHz, gây nhầm lẫn nghiêm trọng trong chẩn đoán. Tốc độ lấy mẫu cao cũng cần đi đôi với Bộ Nhớ Sâu (Deep Memory), cho phép thiết bị duy trì tốc độ lấy mẫu cao ngay cả trong thời gian ghi dài để bắt các lỗi thất thường hiếm gặp.

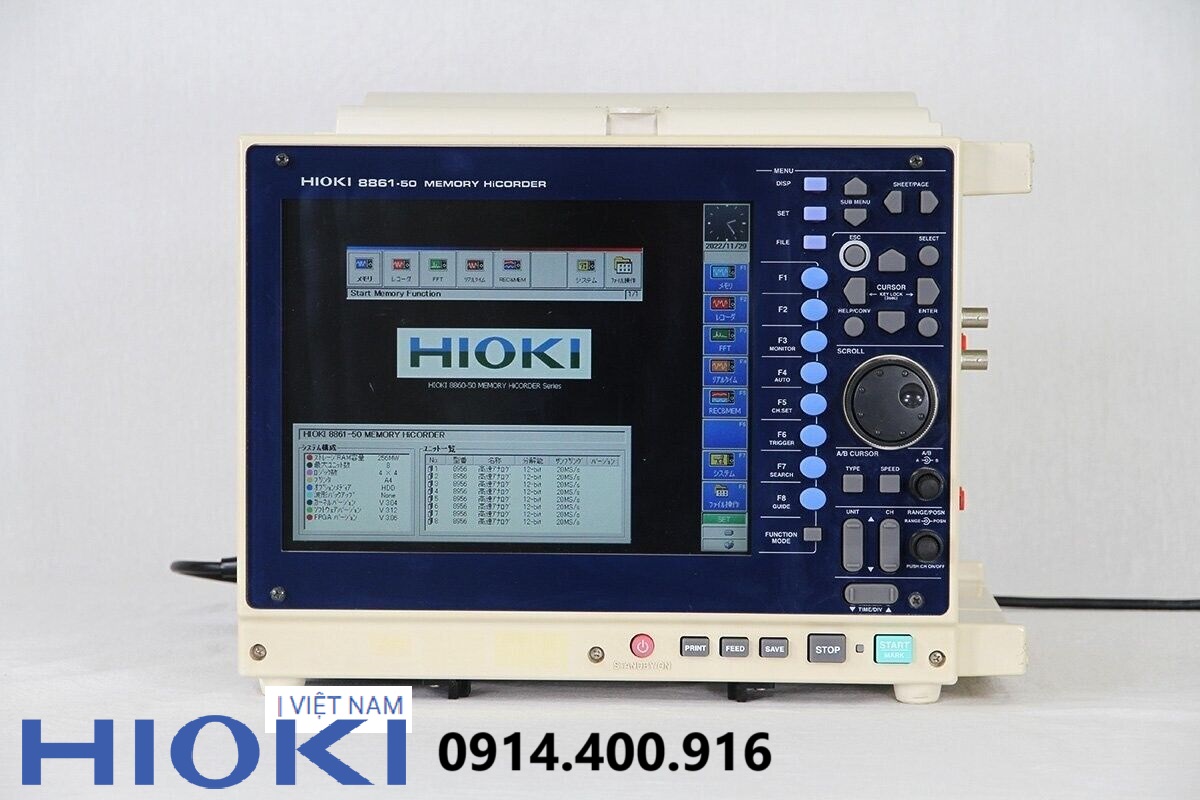

3. Tích Hợp Đa Năng: Giải Mã Tín Hiệu và Phân Tích Phổ Tần

Oscilloscope hiện đại không chỉ là thiết bị đo trong miền thời gian; nó tích hợp nhiều công cụ phân tích khác để cung cấp một giải pháp chẩn đoán toàn diện.

Giải Mã Giao Thức Số (Protocol Decoding): Với sự bùng nổ của các thiết bị IoT và hệ thống điều khiển nhúng, việc kiểm tra các giao thức truyền thông (CAN, LIN, RS-232) là rất quan trọng. Thay vì phải giải thích thủ công từng xung điện áp thành bit 0 và 1, Oscilloscope sẽ tự động hiển thị dữ liệu được truyền đi dưới dạng ASCII hoặc Hex trên màn hình. Tính năng này tăng tốc độ gỡ lỗi và kiểm tra chất lượng phần mềm nhúng lên gấp nhiều lần.

Phân Tích Miền Tần Số (FFT - Fast Fourier Transform): Nhiều Oscilloscope tích hợp chức năng Phân tích Phổ (Spectrum Analyzer). Điều này cho phép bạn chuyển đổi dạng sóng từ miền thời gian sang miền tần số (tần số nào đang tồn tại trong tín hiệu). Công cụ này cực kỳ mạnh mẽ để:

Phát hiện Sóng Hài (Harmonics): Tìm ra các tần số nhiễu do thiết bị gây ra, giúp chẩn đoán lỗi EMI (Nhiễu điện từ).

Kiểm tra Thiết kế Bộ Lọc: Đánh giá xem bộ lọc điện tử có đang loại bỏ dải tần số mong muốn một cách hiệu quả hay không.

Phân tích Rung Động: Sử dụng cảm biến để phân tích tần số rung động bất thường trong các máy móc quay.

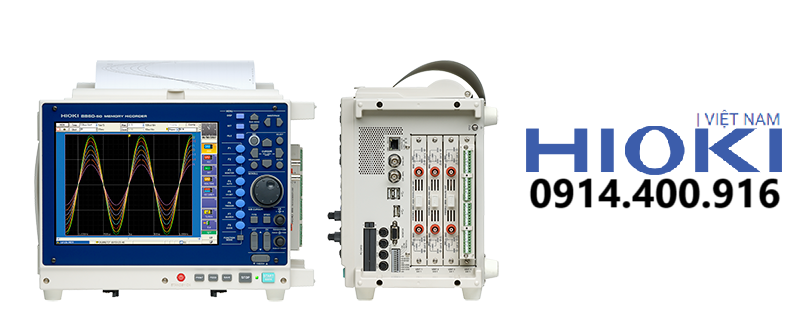

Thiết Bị Cầm Tay (Scope Meter): Đối với kỹ thuật viên bảo trì tại hiện trường, các mẫu Scope Meter tích hợp chức năng Oscilloscope và Đồng hồ vạn năng (DMM) vào một thiết bị cầm tay, bền bỉ. Điều này mang sức mạnh phân tích dạng sóng ra khỏi phòng thí nghiệm, cho phép chẩn đoán các vấn đề của biến tần hay điện tử công suất ngay tại tủ điện một cách an toàn và nhanh chóng.

Thiết bị Ghi và Phân tích Tín hiệu Điện (Oscilloscope) là khoản đầu tư cốt lõi, xác định khả năng của bạn trong việc phát triển, gỡ lỗi và bảo trì các hệ thống điện tử tốc độ cao. Nếu bạn cần đi sâu vào bản chất thay đổi theo thời gian của dòng điện và điện áp, Oscilloscope là công cụ duy nhất bạn cần để làm chủ công nghệ điện tử hiện đại.
