Trong các mạng dữ liệu, hệ thống âm thanh/video, và mạng công nghiệp, cáp không chỉ là một bó dây dẫn; nó là một Mạch Truyền Dẫn (Transmission Line). Chất lượng của cáp tín hiệu quyết định tốc độ, độ tin cậy và tính toàn vẹn của dữ liệu được truyền đi. Thiết Bị Kiểm Tra Cáp Tín Hiệu (Cable Tester) là công cụ được thiết kế để định lượng các thông số hiệu suất này, đặc biệt là trong các mạng Ethernet tốc độ cao (Gigabit,10 Gigabit).


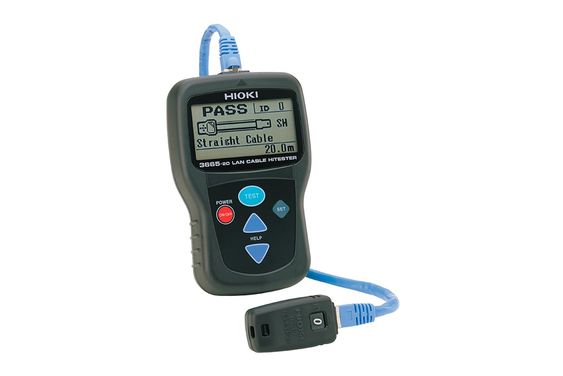

Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao

1. Bối cảnh Kỹ thuật: Cáp Tín hiệu như Mạch Truyền Dẫn Phức tạp

Thách thức kỹ thuật lớn nhất của Cable Tester là đo lường các tham số điện môi và nhiễu ở dải tần số MHz hoặc GHz và chẩn đoán chính xác các lỗi vật lý (đứt, ngắn mạch, chia cặp) vốn gây ra sự suy giảm chất lượng tín hiệu và mất gói dữ liệu.

2. Công nghệ Cốt lõi: Phân tích Tần số và Kỹ thuật TDR

Các thiết bị kiểm tra cáp hiện đại phải vượt qua các giới hạn đo lường điện trở DC đơn thuần.
2.1. Đo Tham số Mạng và Mức Suy hao (Attenuation)
  • Mức Suy hao (Insertion Loss): Đây là thước đo sự mất mát năng lượng tín hiệu khi nó truyền qua cáp. Sự suy hao tăng theo tần số và độ dài cáp. Cable Tester phải tạo ra một tín hiệu đa tần số và đo độ suy giảm của tín hiệu đó tại đầu cuối cáp.
  • Tham số Quan trọng: Các thiết bị kiểm tra cáp cấp độ chứng nhận (Certifier) phải đo và xác nhận các tham số phức tạp như Near-End Crosstalk (NEXT), Far-End Crosstalk (FEXT), và Return Loss (Mất mát Hồi tiếp). Các tham số này định lượng mức độ nhiễu xuyên âm giữa các cặp xoắn và sự không tương hợp trở kháng.
Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao
2.2. Kỹ thuật Phản xạ Miền Thời gian (Time Domain Reflectometry - TDR)
  • Nguyên lý TDR: Đây là kỹ thuật cốt lõi để xác định vị trí lỗi vật lý. Thiết bị gửi một xung tín hiệu rất nhanh (Pulse) xuống cáp và đo thời gian để xung phản xạ (Reflected Pulse) quay trở lại.
  • Giá trị Chẩn đoán: Sử dụng tốc độ truyền tín hiệu (Velocity of Propagation - NVP) của cáp, Cable Tester tính toán chính xác khoảng cách vật lý đến điểm lỗi (ví dụ: đứt cáp, ngắn mạch, hoặc đầu nối bị lỗi). Độ chính xác của TDR phụ thuộc vào tốc độ và độ dốc của xung thử nghiệm; xung càng nhanh, độ phân giải lỗi càng cao.

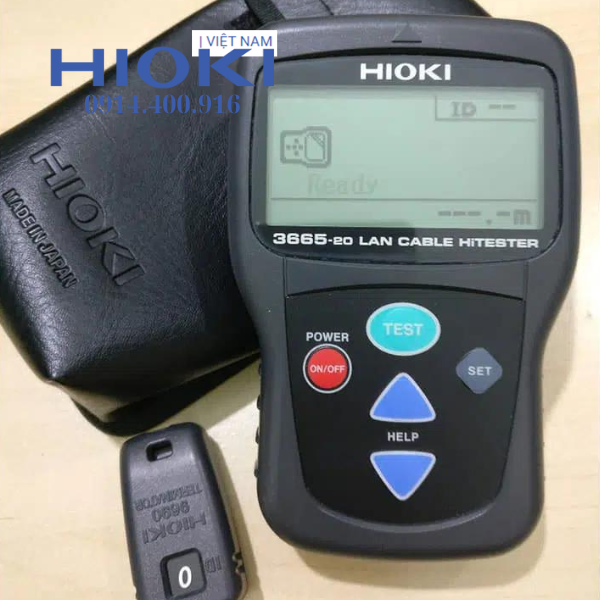

Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao

3. Thách thức Nhiễu và Tính toàn vẹn của Dữ liệu Tốc độ Cao

Môi trường truyền dẫn ngày càng khắc nghiệt với yêu cầu băng thông cao.
3.1. Nhiễu Xuyên âm (Crosstalk)
  • Vấn đề: Trong các cáp xoắn đôi (Twisted Pair), năng lượng tín hiệu từ một cặp dây dẫn bị ghép điện từ sang cặp dây dẫn lân cận. Đây là nguyên nhân hàng đầu gây ra lỗi truyền dữ liệu ở tốc độ cao.
  • Phân tích NEXT và FEXT: Cable Tester phải đo NEXT (nhiễu ở đầu phát) và FEXT (nhiễu ở đầu nhận). Các phép đo này đòi hỏi các mạch kiểm tra phải có độ cách ly nhiễu cực cao và khả năng xử lý tín hiệu đa kênh đồng thời.
3.2. Tính toàn vẹn của Cáp và Trở kháng Đặc tính
  • Trở kháng Đặc tính (Z0​): Cáp mạng Ethernet phải duy trì trở kháng đặc tính $100 \text{ \Omega}$ dọc theo toàn bộ chiều dài. Bất kỳ sự thay đổi nào (uốn cong, đầu nối kém) đều tạo ra sự không tương hợp trở kháng.
  • Phân tích Return Loss: Cable Tester đo Mất mát Hồi tiếp (Return Loss), là chỉ số phản ánh mức độ không tương hợp trở kháng. Return Loss cao là dấu hiệu của lỗi nghiêm trọng, ngay cả khi cáp vượt qua các bài kiểm tra TDR cơ bản.

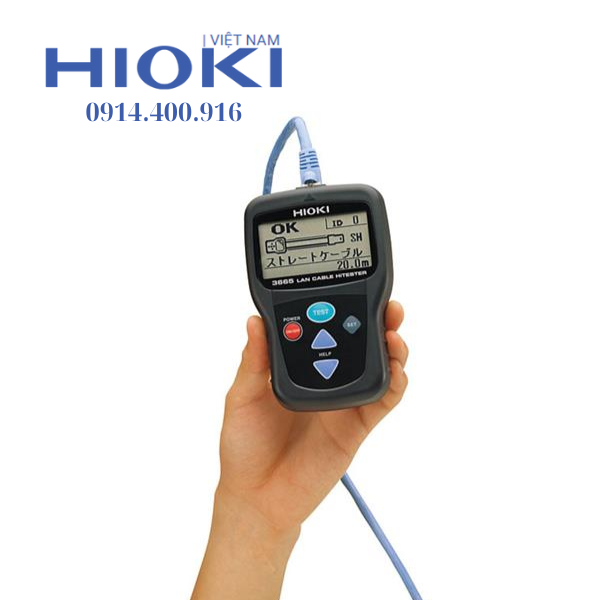

Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao

4. Ứng dụng Chẩn đoán Chuyên biệt và Chứng nhận Mạng

Cable Tester chuyên nghiệp đóng vai trò quan trọng trong việc chứng nhận cơ sở hạ tầng mạng.
4.1. Kiểm tra Cấp độ Chứng nhận (Certification Testing)
  • Tuân thủ Tiêu chuẩn: Các thiết bị cấp độ cao nhất được gọi là Certifier, được sử dụng để chứng nhận rằng hệ thống cáp tuân thủ các tiêu chuẩn công nghiệp (TIA,ISO/IEC) cho tốc độ cụ thể (ví dụ: Cat 6, Cat 6A, Cat 8).
  • Đo lường Hai Chiều: Chứng nhận yêu cầu đo lường tất cả các tham số từ cả hai đầu của liên kết (Two-Way/Bidirectional), đảm bảo tính toàn vẹn của cả hai kết nối đầu cuối.
4.2. Kiểm tra POE (Power over Ethernet)
  • Vấn đề: Công nghệ POE truyền cả dữ liệu và nguồn DC qua cùng một cáp. POE có thể làm nóng cáp và tăng Insertion Loss.
  • Chức năng POE: Cable Tester tiên tiến kiểm tra khả năng của cáp để truyền dòng điện DC và khả năng chịu tải POE (lên đến POE++ hoặc 90 W), bao gồm kiểm tra Mất cân bằng Điện trở (Resistance Unbalance) giữa các cặp, một nguyên nhân chính gây ra lỗi POE.

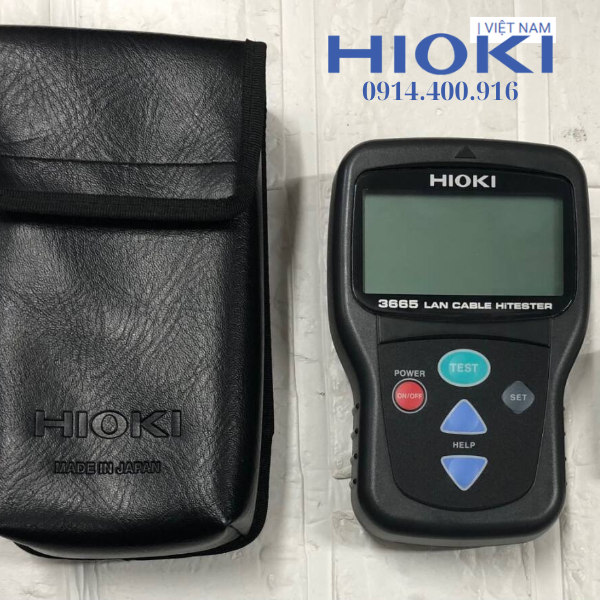

Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao

5. Xu hướng Công nghệ Tương lai: Thích ứng với Tốc độ Nâng cao và Mạng Công nghiệp

Tương lai của Cable Tester tập trung vào việc theo kịp các tiêu chuẩn tốc độ cao hơn và mở rộng sang môi trường công nghiệp.
5.1. Kiểm tra Tần số Lên đến 2 GHz (Cat 8)
  • Thách thức: Tiêu chuẩn Cat8 yêu cầu kiểm tra hiệu suất lên đến 2 GHz. Điều này đặt ra yêu cầu cực kỳ cao đối với độ chính xác của các cổng kết nối và mạch đo bên trong Cable Tester để duy trì độ tin cậy của phép đo ở tần số vi sóng.
  • Sử dụng TDR/TDNEXT: Các thiết bị mới sử dụng TDNEXT (Time Domain NEXT) để định vị chính xác vị trí lỗi Crosstalk trên cáp, giúp kỹ thuật viên dễ dàng cô lập và khắc phục lỗi.
5.2. Mạng Công nghiệp và Kết nối Công nghiệp
  • Môi trường Harsh: Cable Tester đang được phát triển để xử lý các loại cáp và đầu nối đặc biệt được sử dụng trong mạng công nghiệp (ví dụ: PROFINET,Ethernet/IP), nơi cáp phải chịu rung động, nhiệt độ và nhiễu điện từ cao.
  • Kiểm tra Liên kết MPO/MTP Quang: Đối với cáp quang tốc độ cao, thiết bị kiểm tra phải tích hợp khả năng đo suy hao quang học và kiểm tra độ sạch của các đầu nối quang đa sợi (MPO/MTP).
Thiết Bị Kiểm Tra Cáp Tín Hiệu: Chẩn Đoán Lỗi Vật lý Trong Môi Trường Tần số Cao
Thiết bị Kiểm tra Cáp Tín hiệu là công cụ chuyên dụng không thể thiếu, giải quyết thách thức cốt lõi là định lượng hiệu suất truyền dẫn phức tạp của cáp. Sự thành công của nó dựa trên khả năng đo lường các tham số mạng tần số cao như NEXT và Return Loss, cùng với khả năng chẩn đoán vật lý chính xác bằng kỹ thuật TDR. Khả năng thực hiện Kiểm tra Chứng nhận cho tốc độ cao và chức năng kiểm tra POE đã biến Cable Tester thành công cụ sống còn để đảm bảo độ tin cậy và băng thông của mọi cơ sở hạ tầng mạng.
