Trong bối cảnh chuyển đổi số đang diễn ra mạnh mẽ trên toàn cầu, hạ tầng mạng (Network Infrastructure) đóng vai trò như hệ thống huyết mạch của mọi công trình hiện đại. Từ các tòa nhà văn phòng cao tầng, trung tâm dữ liệu (Data Center) quy mô lớn cho đến các nhà máy sản xuất thông minh, sự ổn định của kết nối Internet là yếu tố sống còn quyết định hiệu suất vận hành.
Tuy nhiên, đằng sau sự hoạt động trơn tru của những đường truyền tốc độ cao là một hệ thống cáp tín hiệu vật lý vô cùng phức tạp, chằng chịt và nhạy cảm.
Một thực tế mà các kỹ sư công nghệ thông tin (IT) và kỹ thuật viên cơ điện (M&E) thường xuyên phải đối mặt là: Các sự cố liên quan đến cáp mạng thường diễn ra âm thầm, khó chẩn đoán nhưng lại gây ra những hậu quả nghiêm trọng.
Làm thế nào để xác định chính xác một sợi dây cáp đi ngầm trong tường bị đứt ở mét thứ bao nhiêu? Tại sao đèn tín hiệu trên Switch vẫn sáng nhưng mạng lại chập chờn, rớt gói tin liên tục? Câu trả lời cho những bài toán hóc búa này không nằm ở kinh nghiệm phán đoán chủ quan, mà nằm ở việc trang bị công cụ đo lường chính xác.
Thiết bị kiểm tra cáp tín hiệu (LAN Cable Tester) chính là "chìa khóa vàng" giúp giải mã mọi vấn đề của hạ tầng kết nối vật lý, đảm bảo hệ thống vận hành với hiệu suất tối đa.
I. THÁCH THỨC VÔ HÌNH CỦA HỆ THỐNG CÁP MẠNG TRONG THI CÔNG HIỆN ĐẠI
Khác với hệ thống điện dân dụng – nơi dòng điện chỉ cần chạy thông mạch là thiết bị có thể hoạt động – hệ thống cáp mạng (phổ biến là các chuẩn cáp xoắn đôi Cat5e, Cat6, Cat6A...) hoạt động dựa trên nguyên lý truyền tải dữ liệu ở tần số cao. Điều này đặt ra những tiêu chuẩn khắt khe về mặt vật lý mà mắt thường không thể nhìn thấy được.

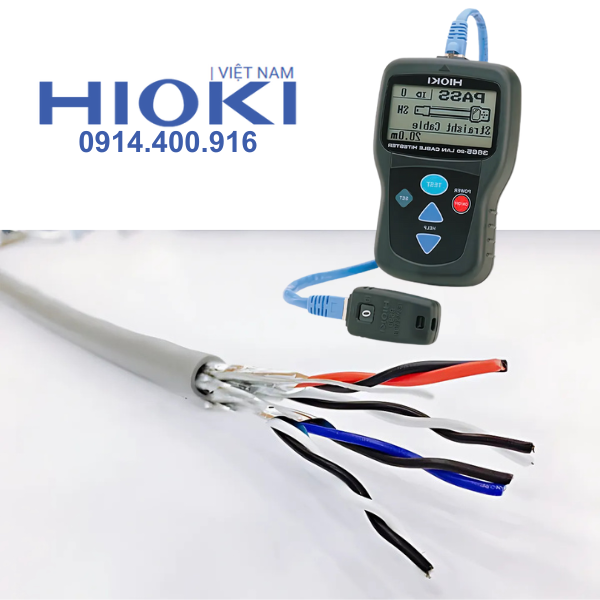

Một sợi cáp mạng tiêu chuẩn bao gồm 8 lõi đồng, được xoắn thành 4 cặp dây với mật độ xoắn được tính toán kỹ lưỡng để triệt tiêu nhiễu điện từ (EMI). Tuy nhiên, thực tế tại công trường luôn tồn tại những thách thức kỹ thuật lớn:
- Rủi ro từ tác động vật lý khi thi công: Trong quá trình kéo cáp qua các ống gen chật hẹp hay đi âm tường, sợi cáp chịu lực tác động rất lớn. Việc thợ thi công kéo quá căng, bẻ gập dây ở các góc cua quá gắt, hay vô tình làm trầy xước vỏ cáp đều có thể làm thay đổi cấu trúc xoắn của dây. Những tổn thương này dẫn đến suy hao tín hiệu nghiêm trọng (Attenuation), làm giảm băng thông thực tế so với thiết kế.
- Hạn chế chết người của phương pháp test thủ công: Nhiều đơn vị vẫn sử dụng bộ test đèn LED giá rẻ. Nguyên lý của chúng chỉ là kiểm tra thông mạch điện một chiều (DC). Đèn sáng chỉ chứng tỏ dây đồng không đứt, nhưng nó hoàn toàn không cho biết liệu sợi dây đó có truyền được dữ liệu tốc độ cao (Gigabit) hay không, hay có bị nhiễu sóng hay không.
- Các lỗi "ẩn mình" khó phát hiện: Có những lỗi kỹ thuật như dây vượt quá chiều dài tiêu chuẩn (trên 100m) hay lỗi đấu sai chuẩn nhưng vẫn thông mạch (Split Pairs). Những lỗi này khiến mạng vẫn kết nối được nhưng cực kỳ chập chờn, gây ra tình trạng "mạng lag" kinh niên mà không rõ nguyên nhân.
II. CÔNG NGHỆ CỦA THIẾT BỊ KIỂM TRA CHUYÊN DỤNG: TỪ CHẨN ĐOÁN ĐẾN ĐỊNH VỊ CHÍNH XÁC
Để khắc phục triệt để những hạn chế của phương pháp thủ công, các dòng thiết bị kiểm tra cáp tín hiệu chuyên nghiệp đã được phát triển với những công nghệ đo lường tiên tiến. Chúng không chỉ đơn thuần là kiểm tra "thông hay tắc", mà thực sự là một cỗ máy phân tích giúp kỹ thuật viên "nhìn thấu" tình trạng bên trong của từng sợi dây cáp.

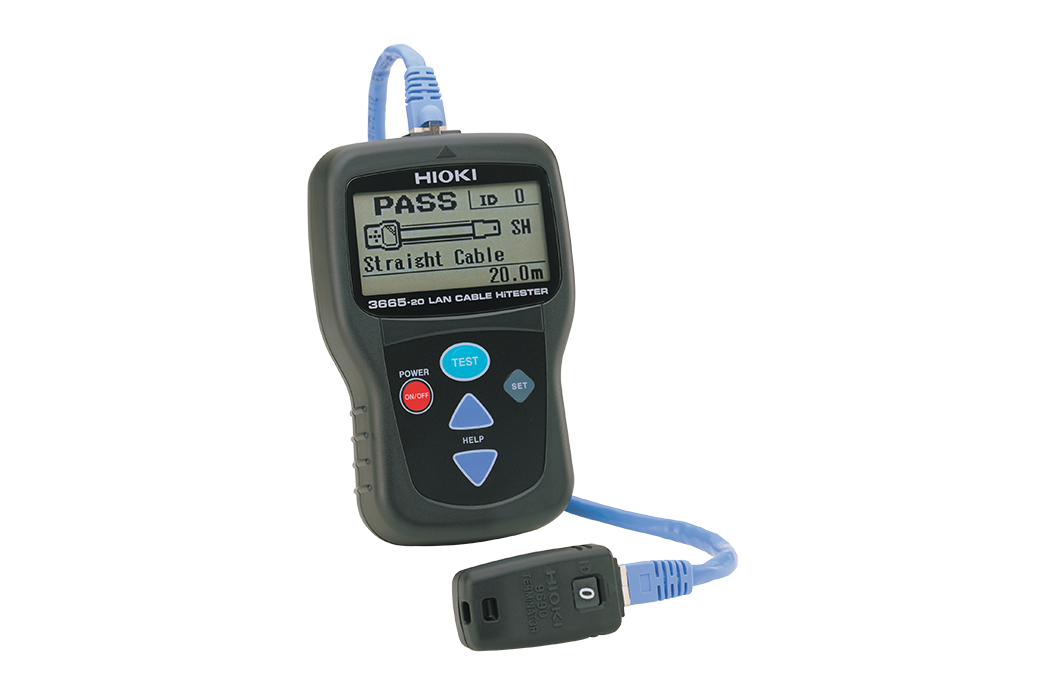

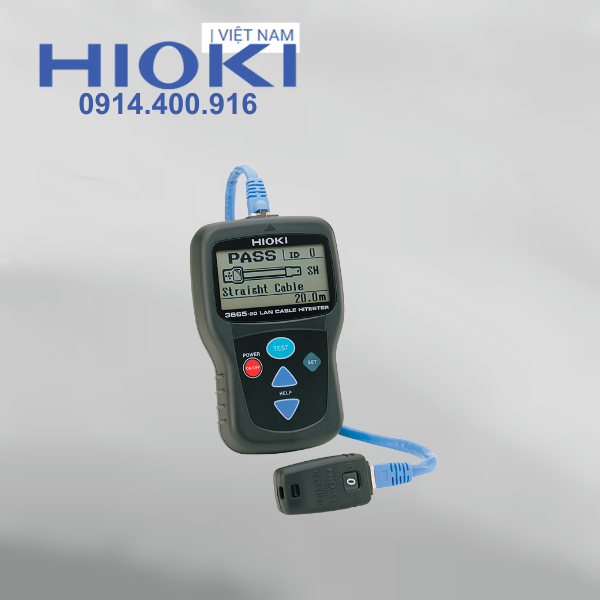

Đầu tiên phải kể đến tính năng vẽ sơ đồ đấu dây (Wire Mapping) thông minh. Màn hình kỹ thuật số của thiết bị sẽ mô phỏng chi tiết từng chân tiếp xúc (Pin) trong hạt mạng RJ45 từ 1 đến 8. Thay vì báo lỗi chung chung, thiết bị sẽ phân tích và chỉ đích danh loại lỗi kỹ thuật mà người bấm dây đang mắc phải như: Hở mạch (Open), Ngắn mạch (Short), Đảo ngược (Reversed) hay Chéo dây (Crossed).
Một công nghệ khác tạo nên sự khác biệt đẳng cấp của các thiết bị chuyên dụng là khả năng phát hiện lỗi Split Pairs (Tách đôi). Đây được xem là "kẻ thù giấu mặt" của tốc độ mạng. Lỗi này xảy ra khi người bấm dây vẫn đấu đúng thứ tự 1-1, 2-2... đảm bảo thông mạch về điện một chiều, nhưng lại lấy dây của cặp xoắn này đấu cặp với dây của cặp xoắn kia. Hậu quả là khả năng chống nhiễu tự nhiên của cáp xoắn đôi bị phá vỡ, gây ra hiện tượng nhiễu xuyên âm (Next Crosstalk) cực mạnh. Các thiết bị đo lường cao cấp sử dụng thuật toán đo trở kháng và điện dung ký sinh để phát hiện ngay lập tức lỗi này.
Ngoài ra, không thể không nhắc đến công nghệ đo chiều dài và định vị điểm đứt. Trong các tình huống bảo trì, việc xác định vị trí cáp đứt ngầm trong tường là một thách thức lớn. Các thiết bị hiện đại sử dụng công nghệ đo điện dung hoặc phản xạ miền thời gian (TDR) để giải quyết vấn đề này. Thiết bị sẽ phát một xung tín hiệu đi dọc theo dây cáp và đo thời gian phản hồi để tính toán khoảng cách. Ví dụ, máy báo "Open at 25m", nghĩa là điểm đứt nằm cách vị trí đo đúng 25 mét, giúp tiết kiệm tối đa công sức đục phá tường tìm lỗi.
III. TỐI ƯU HÓA QUY TRÌNH BẢO TRÌ VÀ NGHIỆM THU CÔNG TRÌNH
Việc trang bị một thiết bị kiểm tra cáp tín hiệu chất lượng cao không chỉ dừng lại ở việc sửa chữa sự cố, mà còn là công cụ đắc lực để chuẩn hóa quy trình làm việc chuyên nghiệp cho các nhà thầu cơ điện và đội ngũ IT quản trị mạng qua từng giai đoạn cụ thể:
Giai đoạn thi công và lắp đặt
Ngay sau khi bấm đầu mạng và kéo dây, thiết bị đóng vai trò như một "người giám sát kỹ thuật" chặt chẽ, giúp tối ưu hóa công việc ngay từ đầu:
- Kiểm tra tức thời (Spot Check): Giúp phát hiện ngay các lỗi do bấm sai hạt mạng hoặc hư hỏng vật lý trong quá trình kéo dây. Việc xử lý sự cố ngay tại thời điểm thô – khi chưa đóng trần thạch cao hay chưa hoàn thiện nội thất – sẽ dễ dàng và tiết kiệm chi phí hơn gấp nhiều lần.
- Quản lý vật tư hiệu quả: Nhờ tính năng đo chiều dài cáp, nhà thầu biết chính xác số lượng cáp đã sử dụng cho từng nút mạng, tránh thất thoát vật tư hoặc tranh cãi về khối lượng thi công thực tế.
Giai đoạn nghiệm thu và bàn giao
Đây là giai đoạn quyết định uy tín của nhà thầu. Chủ đầu tư ngày nay có yêu cầu rất cao về sự minh bạch và dữ liệu xác thực:
- Chứng minh tiêu chuẩn kỹ thuật: Kỹ thuật viên sử dụng thiết bị để chứng minh rằng tất cả các node mạng đều đã được kết nối đúng chuẩn T568A/B và chiều dài dây nằm trong phạm vi cho phép (dưới 100m) để đảm bảo tốc độ Gigabit.
- Minh bạch hóa hồ sơ: Kết quả đo đạc chính xác là bằng chứng thép bảo vệ nhà thầu trước các sự cố phát sinh sau bàn giao không phải do lỗi thi công (ví dụ chuột cắn dây sau khi đưa vào sử dụng).
Giai đoạn vận hành và bảo trì (Troubleshooting)
Khi hệ thống mạng gặp sự cố, thời gian là vàng bạc. Thiết bị đo giúp giảm thiểu tối đa thời gian gián đoạn dịch vụ (Downtime) nhờ khả năng khoanh vùng lỗi thần tốc:
- Loại trừ nguyên nhân nhanh chóng: Thay vì dò đoán mò mẫm, máy đo cho phép biết ngay lỗi do dây cáp hay do thiết bị mạng (Switch/Router). Nếu máy báo cáp tốt, kỹ thuật viên có thể chuyển hướng xử lý sang phần mềm ngay lập tức.
- Định danh cáp thông minh (Cable ID): Trong một tủ Rack chằng chịt hàng trăm sợi dây, tính năng nhận diện giúp tìm ra đúng sợi dây cần sửa chữa chỉ trong vài phút, thay vì mất cả buổi để dò từng sợi bằng tay.
IV. CÁC TIÊU CHÍ QUAN TRỌNG KHI LỰA CHỌN GIẢI PHÁP ĐO KIỂM
Thị trường thiết bị đo lường hiện nay rất đa dạng, từ những sản phẩm trôi nổi giá rẻ đến các thiết bị chuyên dụng đắt tiền. Để khoản đầu tư mang lại hiệu quả cao nhất, người dùng cần cân nhắc kỹ lưỡng các yếu tố cốt lõi sau đây trước khi quyết định mua sắm:
- Độ chính xác và thương hiệu uy tín: Trong lĩnh vực đo lường, sai số là điều tối kỵ. Một thiết bị báo kết quả sai lệch còn nguy hiểm hơn việc không có thiết bị. Do đó, ưu tiên hàng đầu là lựa chọn sản phẩm từ các quốc gia có nền công nghiệp điện tử phát triển lâu đời (như Nhật Bản, Mỹ, Đức). Công nghệ cảm biến và vi mạch xử lý của các thương hiệu lớn luôn đảm bảo độ ổn định cao, không bị ảnh hưởng bởi nhiệt độ môi trường hay tình trạng pin yếu.
- Độ bền và thiết kế công nghiệp: Môi trường làm việc của thợ điện nhẹ (ELV) thường không lý tưởng, đầy bụi bặm, độ ẩm cao và rủi ro va đập. Thiết bị cần có thiết kế chắc chắn, vỏ bọc chống trượt, chịu được va đập khi rơi từ độ cao nhất định và các cổng kết nối phải được gia cố để chịu được hàng nghìn lần cắm rút.
- Tính năng an toàn và bảo vệ: Hệ thống mạng hiện đại thường tích hợp công nghệ cấp nguồn qua Ethernet (PoE) với điện áp lên tới 48V-57V. Nếu vô tình cắm máy đo thông thường vào cổng có PoE, máy có thể bị cháy mạch ngay lập tức. Vì vậy, một thiết bị tốt cần có mạch bảo vệ quá áp hoặc tính năng cảnh báo khi phát hiện dòng điện lạ để bảo vệ an toàn cho cả thiết bị và người sử dụng.
- Trải nghiệm người dùng: Giao diện cần đơn giản, trực quan để bất kỳ thợ kỹ thuật nào cũng có thể sử dụng thành thạo sau vài phút làm quen. Màn hình cần có đèn nền (Backlight) để hỗ trợ làm việc trong các góc tối của tủ server hoặc trên trần kỹ thuật.
Hệ thống cáp tín hiệu thường được ví như phần "chìm" của tảng băng trôi trong hạ tầng công nghệ thông tin. Nó nằm khuất sau những bức tường, dưới sàn nhà, nhưng lại gánh vác trọng trách vận chuyển toàn bộ dữ liệu của doanh nghiệp. Một hệ thống cáp kém chất lượng cũng giống như một con đường đầy ổ gà, dù bạn có sở hữu những siêu xe (máy tính cấu hình cao, server mạnh mẽ) thì cũng không thể di chuyển với tốc độ tối đa.
Việc đầu tư vào Thiết bị kiểm tra cáp tín hiệu chất lượng cao không đơn thuần là mua sắm một dụng cụ lao động, mà là một bước đi chiến lược để nâng cao chất lượng dịch vụ và uy tín nghề nghiệp. Đối với nhà thầu thi công, đó là lời khẳng định về năng lực và sự chuyên nghiệp. Đối với đơn vị quản lý vận hành, đó là công cụ đắc lực để duy trì "sức khỏe" cho hệ thống mạng 24/7.
Trong kỷ nguyên số hóa, sự chính xác trong từng mét cáp, từng đầu bấm hạt mạng là yếu tố không thể xem nhẹ. Hãy để công nghệ đo lường tiên tiến giúp bạn kiểm soát hoàn toàn hạ tầng mạng, biến những rủi ro vô hình thành những dữ liệu hữu hình có thể quản lý được, từ đó kiến tạo nên những công trình bền vững với thời gian.
