Vai trò của đồng hồ đo điện trở tiếp đất

Trong mọi công trình điện, từ nhà dân, tòa nhà thương mại đến nhà máy công nghiệp, hệ thống tiếp địa luôn được xem là “lá chắn” đầu tiên để bảo vệ thiết bị và con người trước những rủi ro như rò rỉ điện, sét đánh hoặc chập cháy. Tuy nhiên, để biết hệ thống tiếp địa có hoạt động đúng hay không, người kỹ thuật không thể chỉ “nhìn bằng mắt thường”. Họ cần một thiết bị đo chuyên dụng có độ chính xác cao: đồng hồ đo điện trở tiếp đất.

Mỗi năm có hàng nghìn sự cố rò điện và cháy nổ xảy ra chỉ vì hệ thống tiếp địa bị suy giảm mà không ai phát hiện. Vì thế, thiết bị này trở thành trợ thủ đắc lực cho đội kỹ thuật bảo trì điện, kỹ sư vận hành, đơn vị thi công điện lực và cả những đơn vị kiểm định an toàn. Với sự phát triển của công nghệ, các dòng đồng hồ đo điện trở tiếp đất hiện nay không chỉ đo nhanh – chính xác, mà còn có khả năng chống nhiễu, đo trong môi trường phức tạp và hỗ trợ phân tích nhiều thông số khác liên quan đến chất lượng tiếp địa.

Vai trò của đồng hồ đo điện trở tiếp đất trong việc bảo vệ hệ thống điện

Hệ thống tiếp địa luôn được xem là lớp bảo vệ quan trọng nhất trong bất kỳ công trình điện nào, nhưng điều đáng nói là phần lớn các hư hại của hệ thống này lại xảy ra âm thầm dưới lòng đất, không thể phát hiện bằng mắt thường. Vì vậy, đồng hồ đo điện trở tiếp đất trở thành “công cụ chẩn đoán” bắt buộc để kỹ sư đánh giá xem hệ thống nối đất còn hoạt động tốt hay đã xuống cấp. Khi có sự cố rò rỉ, chập mạch hoặc sét đánh, dòng điện luôn tìm đường đi dễ nhất để truyền xuống đất; nếu điện trở tiếp đất quá cao, dòng điện sẽ lan sang thiết bị, cấu trúc kim loại hoặc thậm chí con người. Một phép đo đúng thời điểm giúp ngăn chặn rủi ro này từ sớm.

Bằng cách đó, đồng hồ đo điện trở tiếp đất giúp bạn:

Xác định điện trở thực tế của hệ thống nối đất
Kiểm tra chất lượng, độ sâu và tình trạng của cọc tiếp địa
Phát hiện điểm gãy ngầm mà không cần đào bới
Đánh giá hiệu quả của hệ thống chống sét lan truyền
Phân tích khả năng thoát sét, thoát dòng lỗi trong toàn bộ công trình

Thực tế tại nhiều công trình cho thấy rất nhiều sự cố được “báo trước” bằng giá trị đo bất thường từ thiết bị. Ví dụ:

Các tòa nhà mới xây có điện trở đất cao vì đất pha cát hoặc thiếu nước → không vượt qua nghiệm thu.
Sau một mùa nắng nóng kéo dài, hệ thống tiếp địa tăng điện trở đột ngột → chống sét không hoạt động hiệu quả nữa.
Nhà xưởng sản xuất bị rò điện thang máy → đo tiếp địa cho thấy toàn bộ hệ thống đã xuống cấp.
Các trang trại điện mặt trời dùng máy đo không có chống nhiễu → dẫn tới báo cáo sai lệch.

Chính vì vậy, thiết bị này không phải món “tùy chọn” mà là tiêu chuẩn bắt buộc để đảm bảo an toàn điện dài hạn.

Những tính năng quan trọng của đồng hồ đo điện trở tiếp đất (kèm đoạn mô tả mở rộng)

Một chiếc đồng hồ đo điện trở tiếp đất đúng chuẩn không chỉ cần đo ra con số chính xác mà còn phải duy trì độ ổn định trong nhiều điều kiện môi trường phức tạp. Việc lựa chọn thiết bị dựa vào tính năng phù hợp sẽ giúp kỹ sư tránh được nhiều sai số không mong muốn và nâng cao hiệu quả công việc. Những tính năng dưới đây là nền tảng để một thiết bị đo đất hoạt động tốt trong đa dạng ứng dụng từ dân dụng đến công nghiệp nặng.

Các tính năng quan trọng bao gồm:

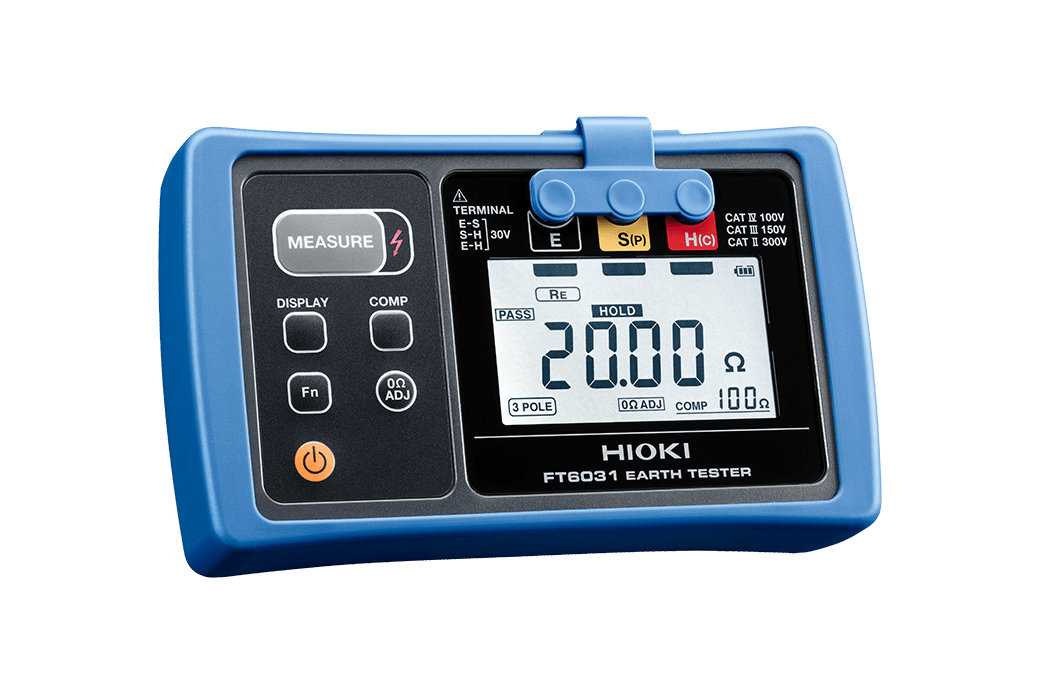

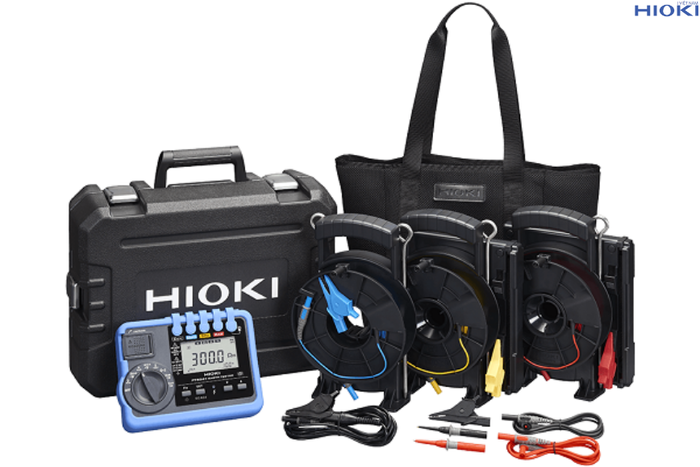

Khả năng đo 3 cực – 4 cực – đo kẹp

Đây là yếu tố đầu tiên quyết định thiết bị phù hợp với môi trường nào.

Đo 3 cực phù hợp với công trình nhỏ, đất mềm.
Đo 4 cực đảm bảo độ chính xác khi đất có điện trở suất cao.

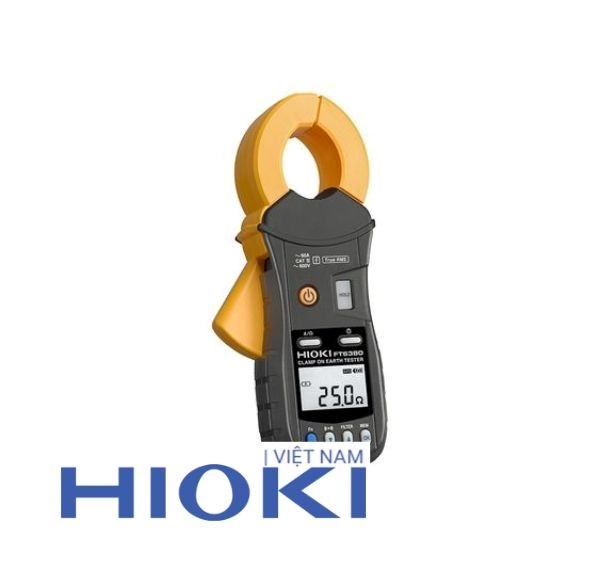

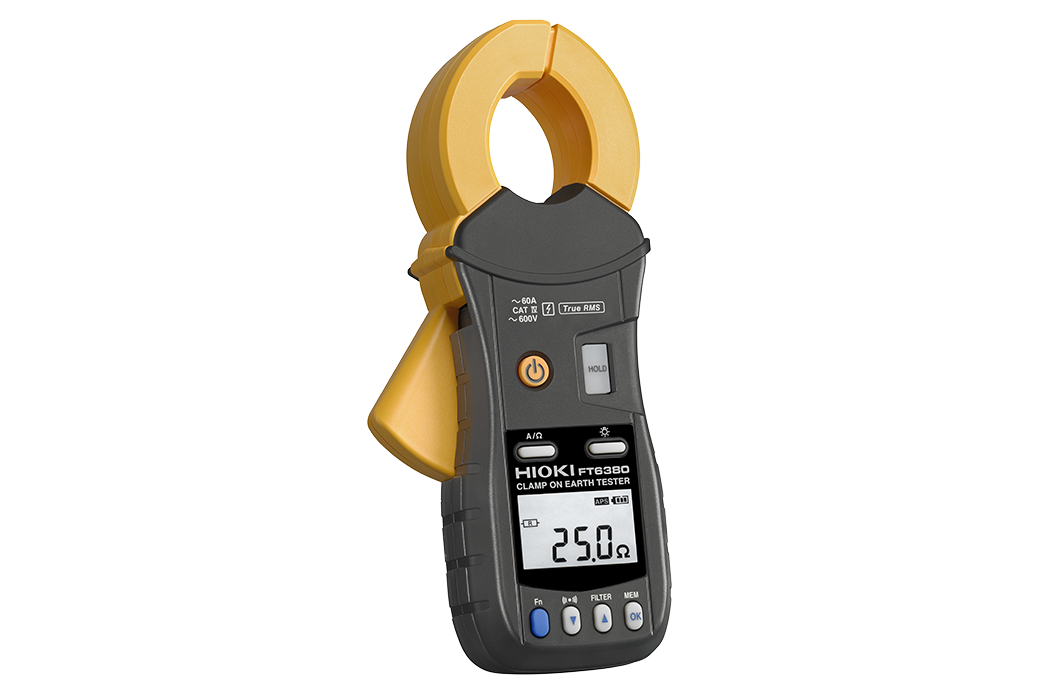

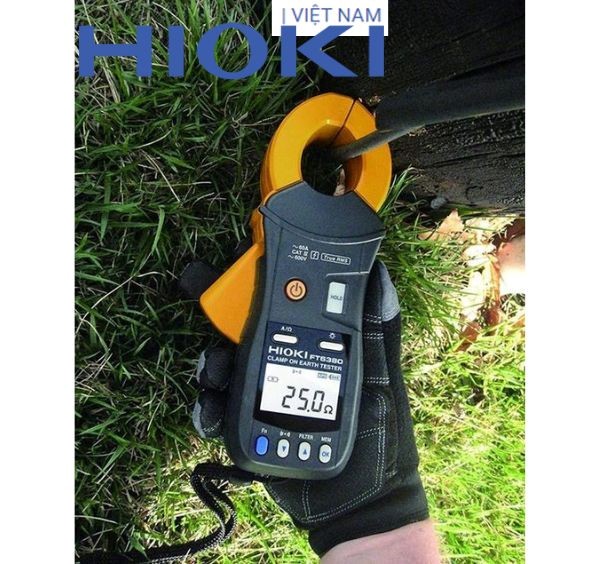

Đo kẹp giúp kiểm tra hệ tiếp địa vòng không cần đóng cọc, rất hữu ích trong nhà máy lớn.

Khả năng chống nhiễu mạnh

Nhiễu từ biến tần, motor, UPS hay đường dây tải lớn có thể khiến kết quả đo sai lệch hoàn toàn. Một thiết bị chuẩn phải:

Có bộ lọc nhiễu
Tự nhận diện nhiễu
Cảnh báo ngay khi kết quả không ổn định
Điều này cực kỳ quan trọng khi đo tại các khu công nghiệp.

Dải đo rộng – độ phân giải cao

Thiết bị có khả năng đo từ 0,01 Ω đến vài kΩ sẽ đáp ứng được nhiều tình huống thực tế hơn, đặc biệt là khi:

Kiểm tra hệ cọc thoát sét (điện trở rất thấp)
Kiểm tra vùng đất khô, đất cát (điện trở rất cao)

Tự động bù môi trường

Thiết bị tốt sẽ tự hiệu chỉnh sai số do nhiệt độ hoặc độ ẩm thay đổi.

Giảm ảnh hưởng khi đất khô
Tối ưu điện áp thử để không gây sai lệch
Tránh sự khác biệt giữa các lần đo

Màn hình hiển thị rõ ràng

Đo ngoài trời nắng chói hoặc ban đêm là chuyện rất phổ biến, nên màn hình sắc nét giúp tránh đọc nhầm kết quả.

Lưu trữ dữ liệu và xuất báo cáo

Rất cần cho:

• Đội kiểm định
• Quản lý vận hành tòa nhà
• Công ty bảo trì điện công nghiệp

Nhờ đó, dữ liệu được lưu lại để so sánh giữa các kỳ kiểm tra.

Các lỗi thường gặp khi sử dụng đồng hồ đo điện trở tiếp đất – mở rộng chi tiết

Không phải kỹ sư nào cũng nắm được yếu tố ảnh hưởng đến phép đo tiếp địa. Nhiều lỗi xảy ra không phải vì máy hỏng mà vì điều kiện đo hoặc kỹ thuật thao tác sai. Khi hiểu rõ lý do, bạn sẽ tránh được sai số và rút ngắn thời gian đo.

Các lỗi thường gặp bao gồm:

Khoảng cách giữa các cọc không đúng chuẩn

Khi hai cọc quá gần nhau, vùng phát tán dòng điện bị chồng lấn → thiết bị đọc sai trị số.

Cọc phụ không tiếp xúc tốt với đất

Nếu cọc không cắm đủ sâu hoặc đất bề mặt quá mềm, kết quả sẽ dao động mạnh. Điều này thường xảy ra ở khu vực đất bồi, đất ẩm trên bề mặt nhưng khô bên dưới.

Đo khi đất quá khô

Đất có điện trở suất cao sẽ khiến kết quả sai cực lớn.

Giải pháp:

• Làm ẩm khu vực đo
• Tăng độ sâu cọc
• Chọn thời điểm đo thích hợp hơn

Dây đo bị oxy hóa

Ngay cả khi bề ngoài còn đẹp, lõi đồng bên trong có thể bị gãy hoặc oxy hóa dẫn đến mất tín hiệu.

Tác động nhiễu điện từ

Khu vực gần biến tần, motor công suất lớn, hệ thống LED hoặc lưới điện cao thế luôn là nơi khó đo nhất. Nếu máy không có khả năng lọc nhiễu tốt, kết quả dễ “nhảy loạn”.

Đấu dây sai cực hoặc nhầm cổng đo

Nhiều người mới làm nghề thường nhầm giữa E – P – C, gây ra lỗi kết quả hoặc máy không đo được.

Ảnh hưởng từ kim loại ngầm

Ống thép ngầm, hàng rào kim loại, hệ thống nước… đều có thể can thiệp vào vùng phát tán dòng điện.

Nhờ hiểu rõ các lỗi này, kỹ thuật viên có thể thao tác chính xác hơn và xử lý nhanh các tình huống thực tế.

Cách chọn đồng hồ đo điện trở tiếp đất phù hợp – mở rộng thêm mô tả

Để chọn đúng thiết bị, bạn cần xác định rõ môi trường đo, tần suất đo và yêu cầu độ chính xác. Không phải ai cũng cần một máy cao cấp; đôi khi một model vừa phải đã đáp ứng tốt nhu cầu.

Nhà dân – văn phòng nhỏ

Thường chỉ đo cơ bản nên:

• Dùng loại 3 cực là đủ
• Không cần chống nhiễu mạnh
• Nhỏ gọn, dễ thao tác là ưu tiên
Xưởng cơ khí – garage – nhà máy vừa

Tần suất kiểm tra định kỳ cao hơn, đất đa dạng hơn:

• Nên dùng loại hỗ trợ cả 3 cực và 4 cực
• Màn hình lớn dễ đọc
• Dây đo dài để đo xa khu vực đặt cọc
Nhà máy công nghiệp nặng, trạm biến áp

Môi trường nhiều nhiễu và yêu cầu độ chính xác cao:

• Cần thiết bị chống nhiễu mạnh
• Có chức năng đo kẹp cho hệ tiếp địa vòng
• Xử lý nhanh, báo lỗi thông minh
Điện mặt trời – solar farm

Điều kiện đất khô, điện trở suất cao:

• Cần dải đo lớn
• Điện áp thử ổn định
• Tính năng bù trừ môi trường
Đơn vị kiểm định – thi công – nghiệm thu

Yêu cầu lưu dữ liệu và xuất báo cáo:

• Phải có bộ nhớ lớn
• Có cổng kết nối PC
• Độ chính xác cao, sai số thấp

Khi phân loại rõ như vậy, người dùng sẽ không mua nhầm sản phẩm hoặc tốn kém không cần thiết.

Thiết bị đo không thể thiếu để đảm bảo an toàn hệ thống điện

Đồng hồ đo điện trở tiếp đất không chỉ là công cụ kiểm tra kỹ thuật mà còn là thiết bị đảm bảo an toàn cho cả hệ thống điện và con người. Một phép đo đúng giúp kỹ sư biết chính xác hệ thống tiếp địa đang hoạt động tốt hay đã xuống cấp, từ đó xử lý kịp thời trước khi sự cố xảy ra.

Đầu tư đúng máy – chọn đúng công nghệ – thao tác đúng kỹ thuật sẽ mang lại:

• Kết quả chính xác và nhất quán
• Giảm thiểu rủi ro về điện giật, cháy nổ
• Đảm bảo tuân thủ các tiêu chuẩn kỹ thuật
• Tối ưu thời gian kiểm tra định kỳ
• Tăng độ an toàn cho toàn bộ công trình

Vai trò của đồng hồ đo điện trở tiếp đất

Trong bối cảnh nhu cầu chống giật, chống sét và đảm bảo an toàn điện ngày càng tăng, việc sở hữu một thiết bị đo điện trở tiếp đất chất lượng cao không còn là lựa chọn mà là yêu cầu bắt buộc. Đây chính là “bảo hiểm an toàn điện” giúp mọi công trình vận hành ổn định, bền bỉ và đáng tin cậy.
