Dòng điện xoay chiều (AC) vẫn là xương sống của hệ thống phân phối và tiêu thụ năng lượng toàn cầu. Ampe Kìm AC (AC Clamp Meter) là thiết bị đo không tiếp xúc phổ biến nhất, hoạt động dựa trên nguyên lý Cảm ứng Điện từ (Electromagnetic Induction) được khám phá bởi Michael Faraday. Thiết bị này cho phép kỹ sư và thợ điện đo cường độ dòng điện tải một cách nhanh chóng, an toàn và không cần ngắt mạch.

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ

1. Bối cảnh Kỹ thuật: Vai trò Cốt lõi của Đo lường Dòng AC Không Tiếp xúc

Tuy nhiên, trong môi trường điện năng hiện đại, nơi mà tải phi tuyến tính (như bộ nguồn chuyển mạch, biến tần, máy tính) chiếm ưu thế, dòng AC không còn là dạng sóng hình sin lý tưởng. Thách thức kỹ thuật lớn nhất của Ampe Kìm AC là duy trì độ chính xác cao khi đo lường các dạng sóng bị méo mó và tối ưu hóa hiệu suất của lõi từ để chuyển đổi trường từ thông thành tín hiệu điện một cách tuyến tính và hiệu quả.

2. Công nghệ Cốt lõi: Cảm ứng Điện từ và Thách thức Tín hiệu Phi Tuyến

Khả năng của Ampe Kìm AC phụ thuộc hoàn toàn vào vật lý của cảm ứng và điện tử xử lý tín hiệu.

2.1. Thiết kế Lõi Từ và Cuộn Dây Thứ cấp
  • Nguyên lý Hoạt động: Khi dòng AC chạy qua dây dẫn được kẹp, nó tạo ra một trường từ thông biến thiên (dtdΦ​) trong lõi từ. Sự biến thiên này cảm ứng một dòng điện nhỏ (Secondary Current) trong cuộn dây thứ cấp, tỷ lệ thuận với dòng tải chính.
  • Yêu cầu Lõi Từ: Lõi từ (thường là hợp kim silicon hoặc ferrite) phải có độ từ thẩm (Permeability) cao để tập trung tối đa từ thông. Việc gia công phải cực kỳ chính xác để đảm bảo khe hở từ tính (Air Gap) tối thiểu. Mọi sự không hoàn hảo đều dẫn đến hiện tượng rò từ (Flux Leakage), làm giảm độ chính xác.

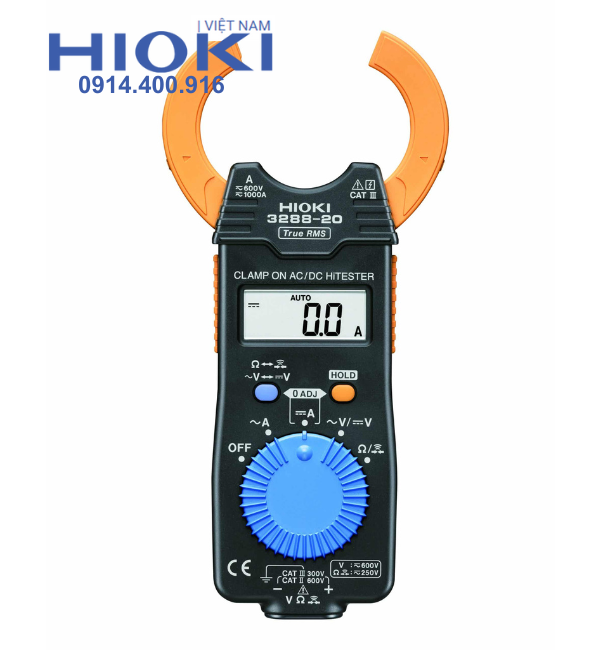

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ
2.2. Vấn đề Độ Méo Dạng Sóng và True-RMS
  • Hạn chế của Đo Giá trị Trung bình: Các ampe kìm AC cơ bản đo giá trị trung bình của dạng sóng sau khi chỉnh lưu, sau đó nhân với một hằng số (≈1.11) để ước tính giá trị Hiệu dụng (RMS), giả định dạng sóng là hình sin lý tưởng.
  • Đo Lường True-RMS (Giá trị Hiệu dụng Thực): Khi dạng sóng bị méo mó (có Harmonics), phép ước tính này trở nên sai lệch nghiêm trọng. Ampe Kìm AC True-RMS sử dụng bộ chuyển đổi RMS kỹ thuật số (hoặc Analog RMS Converter) để tính toán RMS thực, là căn bậc hai của trung bình bình phương (Square Root of the Mean of the Squares) của tín hiệu.

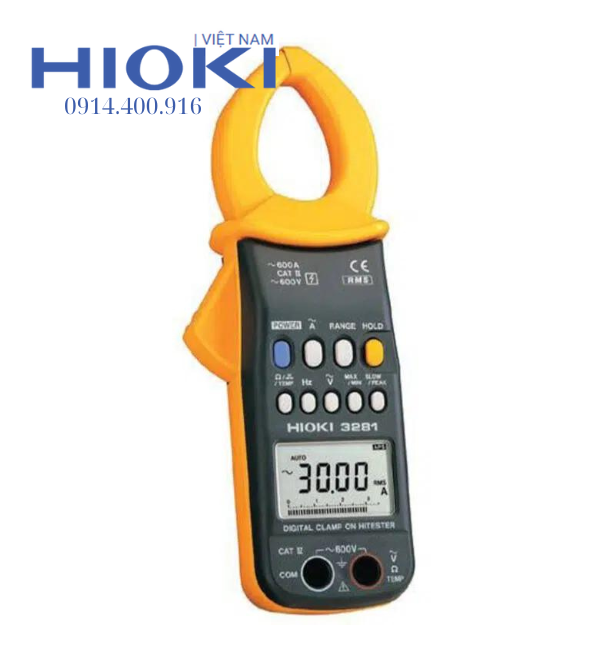

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ

3. Thách thức Kỹ thuật: Phân tích Dòng Tải Phức tạp (Harmonics)

Độ chính xác True-RMS là bước đầu, nhưng phân tích chất lượng điện đòi hỏi phân tích tần số sâu hơn.

3.1. Dòng điện Sóng Hài (Harmonics)
  • Nguyên nhân: Dòng điện Harmonics là dòng điện có tần số là bội số của tần số cơ bản (50 Hz hoặc 60 Hz). Chúng gây ra quá nhiệt, giảm tuổi thọ tụ điện và làm sai lệch các thiết bị bảo vệ.
  • Yêu cầu Thiết bị: Ampe kìm AC cấp độ Power Quality phải tích hợp khả năng phân tích Harmonics bằng cách sử dụng phép Biến đổi Fourier Nhanh (FFT). Thiết bị không chỉ đo tổng RMS mà còn định lượng mức độ của từng Harmonics thứ 3,5,7, v.v., và tính toán Tổng độ Méo Dạng Sóng Hài (Total Harmonic Distortion - THD).
3.2. Đo Dòng Điện Tần số Cao và LPF
  • Vấn đề Nhiễu VFD: Trong các mạch có Bộ Biến Tần (VFD), dòng điện chứa thành phần PWM (Pulse Width Modulation) tần số cao.
  • Giải pháp Lọc Thông Thấp (LPF): Ampe kìm AC chuyên dụng tích hợp Bộ Lọc Thông Thấp (Low-Pass Filter) để loại bỏ nhiễu PWM tần số cao, cho phép đo chính xác dòng điện cơ bản (50/60 Hz) cung cấp cho động cơ. Điều này giúp chẩn đoán hiệu suất cơ học của động cơ mà không bị điện tử công suất làm sai lệch.

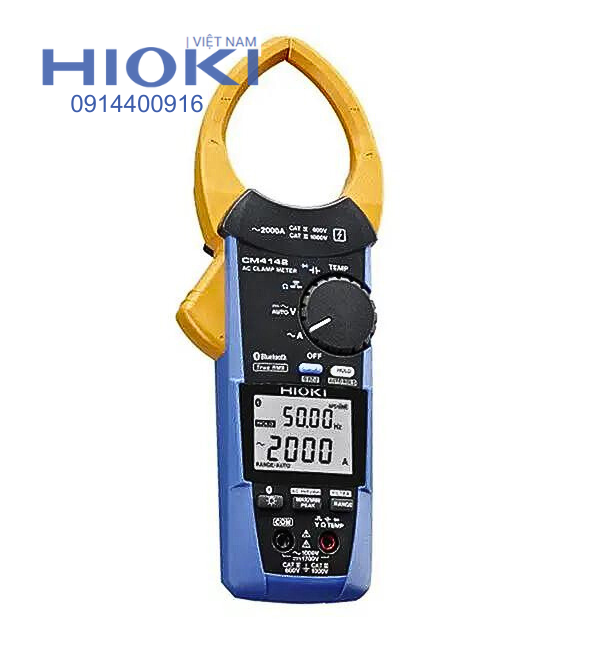

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ

4. Ứng dụng Chẩn đoán Nâng cao và An toàn Vận hành

Ampe kìm AC là công cụ chẩn đoán đầu tiên tại hiện trường cho hầu hết các sự cố điện.

4.1. Phân tích Dòng Khởi động (Inrush Current)
  • Đặc điểm: Dòng Inrush là dòng AC có biên độ rất cao, kéo dài cực ngắn (chỉ vài chu kỳ AC), xảy ra khi bật máy biến áp hoặc động cơ.
  • Chức năng Chụp Inrush: Ampe kìm AC phải có tốc độ lấy mẫu cực nhanh để chụp và giữ giá trị RMS đỉnh của dòng Inrush này. Chức năng này giúp kỹ sư phân biệt ngắt mạch là do lỗi cầu dao hay do dòng khởi động bình thường nhưng cao.
4.2. Kích thước Hàm Kẹp và An toàn CAT
  • Kích thước Đa dạng: Các ampe kìm AC có nhiều kích thước hàm kẹp khác nhau để phù hợp với các dây dẫn cáp đơn (Single Core) và thanh cái (Busbar) trong tủ điện công nghiệp.
  • Tiêu chuẩn CAT: Thiết bị phải tuân thủ nghiêm ngặt các tiêu chuẩn CAT (CAT III hoặc CAT IV) để bảo vệ người dùng khỏi các xung điện áp thoáng qua nguy hiểm, vốn phổ biến trong các hệ thống điện AC hạ thế.

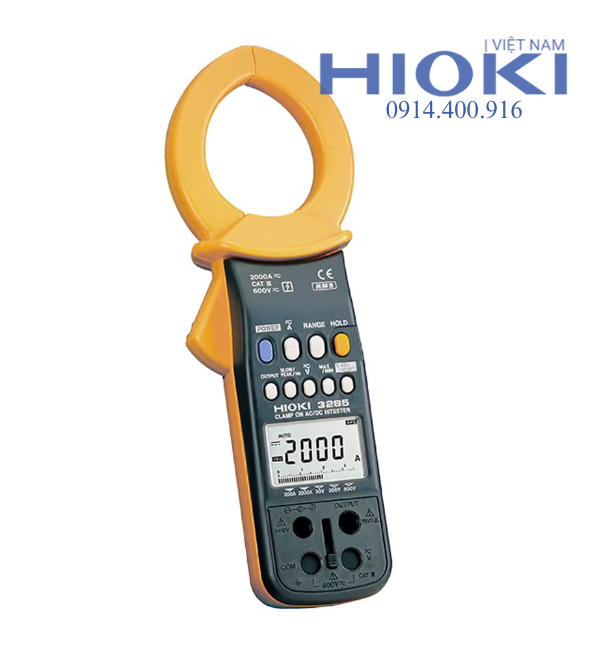

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ

5. Xu hướng Công nghệ Tương lai: Cảm biến Không Cảm ứng và IoT

Công nghệ Ampe Kìm AC đang phát triển theo hướng mở rộng dải tần số đo lường và khả năng kết nối.

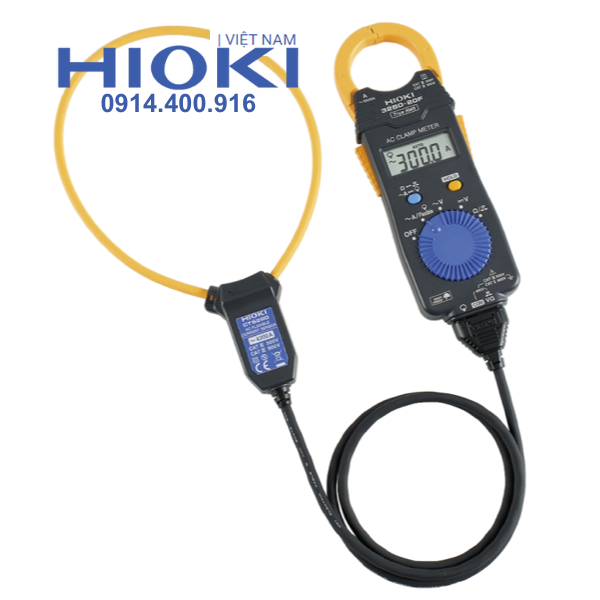

5.1. Công nghệ Kẹp Linh hoạt (Flexible Clamp / Rogowski Coil)
  • Nguyên lý: Cuộn dây Rogowski là một cuộn cảm được quấn quanh một lõi không từ tính, tạo thành một kẹp linh hoạt. Nó đo tốc độ thay đổi của dòng điện (dtdI​) và tích hợp tín hiệu để xác định dòng điện I.
  • Ưu điểm: Cuộn Rogowski có độ tuyến tính tuyệt vời ngay cả ở dòng AC rất cao (kA) và không bị bão hòa từ tính, vốn là giới hạn của lõi cứng truyền thống. Độ linh hoạt giúp nó kẹp được quanh các thanh cái lớn và các nhóm dây phức tạp.
5.2. Tích hợp IoT và Ghi Dữ liệu Tiên đoán
  • Phân tích Xu hướng: Ampe kìm AC có khả năng ghi dữ liệu (Datalogging) và kết nối không dây (Bluetooth) đang trở thành tiêu chuẩn. Điều này cho phép kỹ sư theo dõi dòng tải, THD, và các tham số khác theo thời gian, hỗ trợ các chiến lược bảo trì dự đoán (Ví dụ: theo dõi sự tăng lên của THD báo hiệu sự cố sắp xảy ra).
  • Quản lý Năng lượng: Dữ liệu dòng AC được sử dụng để tính toán các thông số năng lượng (kWh) khi kết hợp với phép đo điện áp, hỗ trợ các chương trình tiết kiệm và quản lý năng lượng.

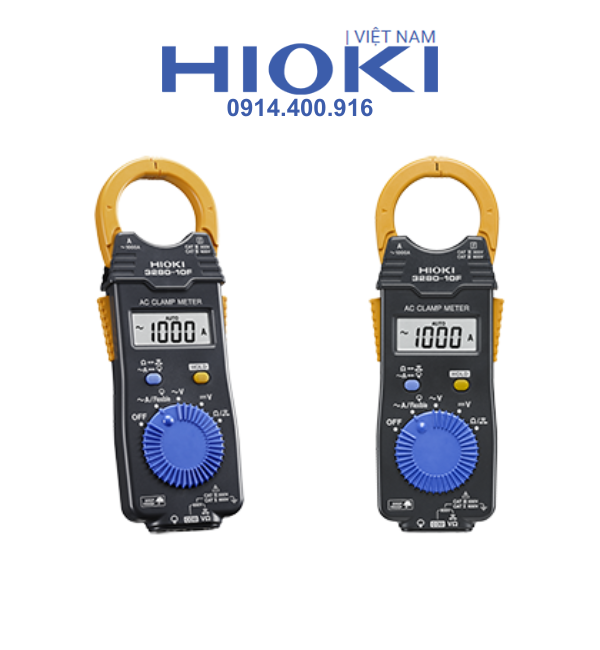

Ampe Kìm AC: Tối ưu Hóa Hiệu suất Lõi Từ
Ampe Kìm AC là một công cụ chẩn đoán không thể thiếu, giải quyết thách thức cốt lõi là đo dòng điện an toàn và không tiếp xúc. Sự phát triển từ phép đo trung bình sang True-RMS đã cho phép nó xử lý các dạng sóng bị méo mó. Các tính năng chuyên biệt như Phân tích Harmonics, Lọc Thông Thấp (LPF), và khả năng chụp Inrush đã đưa Ampe Kìm AC lên cấp độ công cụ phân tích chất lượng điện tại hiện trường. Xu hướng tích hợp Cuộn Rogowski linh hoạt và khả năng IoT đang tiếp tục củng cố vị thế của nó như là công cụ chẩn đoán hàng đầu cho mọi hệ thống điện xoay chiều.
