Bạn có chắc hệ thống tiếp địa đang hoạt động tốt ?

Hệ thống tiếp địa tại các công trình xây dựng hay nhà máy công nghiệp thường được ví như "cái móng" vô hình của an toàn điện, nhưng đáng tiếc thay, nó lại là hạng mục ít được quan tâm nhất sau khi quá trình thi công hoàn tất. Chúng ta thường có tâm lý mặc định rằng một khi cọc đồng đã được đóng xuống, dây dẫn đã được đấu nối, thì sự an toàn sẽ tồn tại vĩnh cửu bất chấp thời gian hay điều kiện môi trường.

Một hệ thống trông có vẻ hoàn hảo bên ngoài với các mối nối sáng bóng vẫn có thể hoàn toàn mất tác dụng bên dưới lòng đất do đứt gãy ngầm hoặc đất bị khô cằn hóa. Lúc này, thiết bị đo điện trở đất trở thành công cụ duy nhất giúp các kỹ sư chuyển hóa những ẩn số rủi ro thành các dữ liệu kỹ thuật minh bạch, làm cơ sở cho các quyết định bảo trì chính xác.

Nó không chỉ thất bại trong việc dẫn dòng sét xuống đất mà còn có thể gây ra hiện tượng trôi điểm trung tính, làm nhiễu loạn các hệ thống điều khiển nhạy cảm. Để hiểu rõ vấn đề này, chúng ta cần đi sâu vào bản chất vật lý và những tác động thực tế của nó đối với các ngành công nghiệp hiện đại.

Bạn có chắc hệ thống tiếp địa đang hoạt động tốt ?

I. KHI ĐIỂM CÂN BẰNG ĐIỆN ÁP BIẾN MẤT TRONG HỆ THỐNG TỰ ĐỘNG HÓA

Trong kỷ nguyên công nghiệp 4.0, các nhà máy sản xuất không chỉ tiêu thụ điện năng thuần túy mà còn vận hành hàng nghìn cảm biến, bộ điều khiển PLC và hệ thống server dữ liệu. Đối với các thiết bị điện tử bán dẫn này, đất không chỉ là nơi tiêu tán năng lượng thừa mà còn đóng vai trò là điểm tham chiếu 0V cho toàn bộ logic điều khiển. Một hệ thống tiếp địa kém chất lượng đồng nghĩa với việc điểm tham chiếu này không ổn định, hay thuật ngữ chuyên ngành gọi là "Floating Ground" (Đất trôi).

Khi hiện tượng này xảy ra, các tín hiệu analog 4-20mA hoặc 0-10V dùng để điều khiển máy móc sẽ bị sai lệch. Hãy tưởng tượng một cánh tay robot trong dây chuyền lắp ráp ô tô nhận lệnh di chuyển sai tọa độ chỉ vì điện áp nền bị dâng cao vài Volt, hoặc một hệ thống van áp suất trong nhà máy hóa chất tự động đóng mở bất thường. Hậu quả không chỉ là sản phẩm lỗi, mà là sự ngưng trệ của cả dây chuyền để các kỹ sư đi tìm nguyên nhân "ma".

Họ thường thay thế các bo mạch điều khiển đắt tiền, thay cáp chống nhiễu mà không giải quyết được gốc rễ vấn đề nằm sâu dưới lòng đất. Nếu không có thiết bị đo lường chuyên sâu để xác định trở kháng đất đang tăng cao, doanh nghiệp sẽ mãi loay hoay trong vòng luẩn quẩn của việc sửa chữa triệu chứng thay vì trị tận gốc căn bệnh.

II. SỰ CHUYỂN DỊCH CỦA CẤU TRÚC ĐẤT DƯỚI TÁC ĐỘNG MÔI TRƯỜNG

Khác với dây dẫn đồng hay thanh cái tủ điện là những vật thể cố định, đất là một môi trường điện ly sống động và thay đổi từng ngày. Khả năng dẫn điện của đất phụ thuộc chủ yếu vào lượng nước và các ion muối khoáng hòa tan trong đó. Chính vì vậy, một kết quả đo "Đạt" vào mùa mưa không thể dùng để bảo chứng an toàn cho mùa khô. Sự biến thiên này diễn ra theo chu kỳ và chịu tác động của nhiều yếu tố ngoại cảnh khắc nghiệt:

Độ ẩm và nhiệt độ: Khi mùa khô đến, nước trong đất bốc hơi làm các đường dẫn điện ly bị ngắt quãng, khiến điện trở suất của đất tăng vọt. Ngược lại, khi nhiệt độ xuống thấp đến mức đóng băng (ở các vùng khí hậu lạnh), đất trở thành vật cách điện gần như hoàn hảo, vô hiệu hóa hoàn toàn hệ thống tiếp địa.
Ăn mòn điện hóa: Trong các khu vực đất nhiễm phèn, mặn hoặc gần các khu công nghiệp hóa chất, cọc tiếp địa kim loại sẽ bị ăn mòn nhanh chóng. Lớp rỉ sét hình thành trên bề mặt cọc tạo ra một lớp "vỏ bọc" cách điện, ngăn cản dòng điện thoát ra môi trường xung quanh.
Hoạt động địa chất: Sự rung động từ xe tải trọng lớn, tàu hỏa hoặc các công trình xây dựng lân cận có thể làm đất xung quanh cọc bị nén chặt hoặc tơi xốp không đồng đều, tạo ra các khoảng hở khí làm mất tiếp xúc điện.

Việc nắm bắt được quy luật thay đổi này thông qua các thiết bị đo lường hiện đại giúp kỹ sư không chỉ biết được tình trạng hiện tại mà còn dự báo được xu hướng suy thoái của hệ thống.

III. THÁCH THỨC CỦA ĐÔ THỊ HÓA ĐỐI VỚI CÔNG TÁC ĐO LƯỜNG

Trong các đô thị đông đúc, việc tìm kiếm một khoảng đất trống đủ rộng để thực hiện phương pháp đo đóng cọc truyền thống (phương pháp 3 cực, 4 cực) gần như là nhiệm vụ bất khả thi. Các tòa nhà cao tầng, vỉa hè bê tông hóa và hệ thống cáp ngầm chằng chịt khiến việc rải dây đo vài chục mét trở nên không thực tế. Đây là lúc công nghệ đo lường hiện đại thể hiện vai trò tiên phong của mình thông qua các phương pháp đo cải tiến.

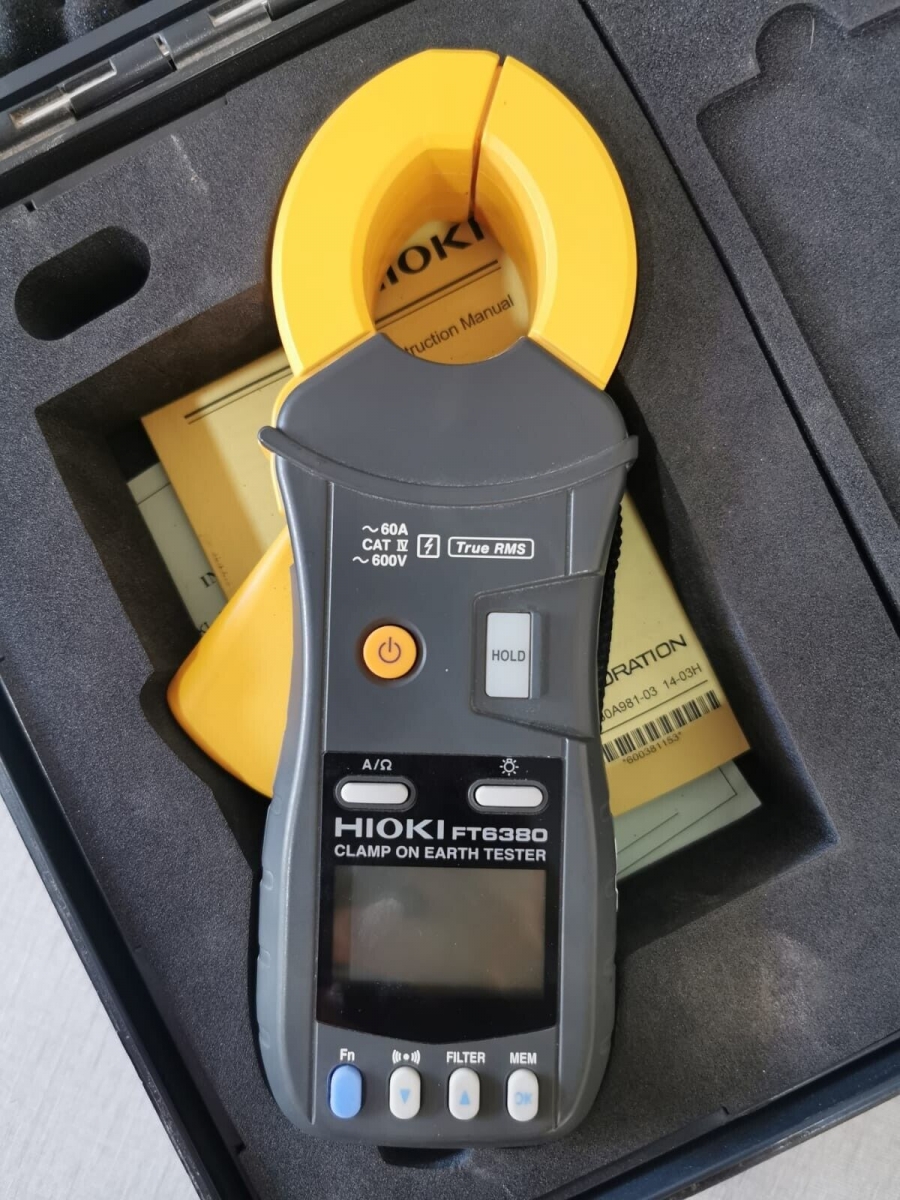

Phương pháp đo kìm (Clamp-on) - Sự cơ động trong không gian hẹp:

Đối với các hệ thống tiếp địa đa điểm như lưới điện phân phối hay các tòa nhà có kết cấu thép liên kết, công nghệ đo kìm cho phép kiểm tra điện trở vòng lặp mà không cần ngắt kết nối hệ thống hay đóng thêm cọc phụ. Kỹ thuật viên chỉ cần kẹp thiết bị vào dây dẫn xuống, một dòng điện cảm ứng sẽ được tạo ra để đo lường nhanh chóng.

Khả năng lọc nhiễu tần số cao:

Môi trường đô thị tràn ngập các dòng điện tạp chạy trong lòng đất từ các trạm biến áp, hệ thống tàu điện ngầm hay sóng hài từ các tòa nhà văn phòng. Các thiết bị đo phổ thông thường bị "đánh lừa" bởi các tín hiệu nhiễu này, cho ra kết quả sai lệch thấp hơn thực tế. Các dòng máy đo chuyên dụng giải quyết vấn đề này bằng cách sử dụng tần số đo lường đặc biệt và các thuật toán lọc nhiễu FFT (Fast Fourier Transform), đảm bảo con số hiển thị là giá trị thực của hệ thống tiếp địa chứ không phải là nhiễu môi trường.

Đo điện trở suất của đất (Soil Resistivity):

Trước khi xây dựng một trạm phát sóng hay nhà xưởng mới, việc khảo sát điện trở suất của đất là bước đệm quan trọng để tính toán thiết kế. Công cụ đo lường giúp xác định độ sâu lý tưởng để đóng cọc, tránh lãng phí vật tư vào những tầng đất dẫn điện kém.

IV. DỮ LIỆU ĐO ĐẠC LÀ TÀI SẢN CỦA DOANH NGHIỆP TRONG QUẢN TRỊ RỦI RO

Tư duy bảo trì hiện đại đã chuyển dịch mạnh mẽ từ "hỏng đâu sửa đó" sang "bảo trì dự đoán" (Predictive Maintenance). Trong bối cảnh đó, chiếc máy đo không chỉ là công cụ kiểm tra tức thời mà là thiết bị thu thập dữ liệu quan trọng. Những con số vô tri khi đứng một mình sẽ trở thành bức tranh toàn cảnh về sức khỏe hệ thống khi được tập hợp theo thời gian. Các tính năng quản lý dữ liệu trên dòng thiết bị hiện đại mang lại giá trị quản trị to lớn:

1. Kết nối không dây và báo cáo tức thời:

Khả năng kết nối Bluetooth với điện thoại thông minh hoặc máy tính bảng cho phép kỹ sư tạo báo cáo hiện trường ngay lập tức. Dữ liệu bao gồm giá trị đo, hình ảnh thực tế điểm đo, và tọa độ GPS được đóng gói gửi về trung tâm quản lý, loại bỏ hoàn toàn độ trễ của việc nhập liệu thủ công và rủi ro sai sót giấy tờ.

2. Minh bạch hóa hoạt động bảo trì:

Tính năng gắn thẻ địa lý và thời gian thực là bằng chứng không thể chối cãi việc nhân viên kỹ thuật đã thực sự có mặt tại hiện trường để kiểm tra. Điều này đặc biệt quan trọng đối với các nhà thầu bảo trì (Service Providers) cần chứng minh năng lực và sự tuân thủ với chủ đầu tư.

3. Phân tích xu hướng (Trend Analysis):

Phần mềm đi kèm cho phép vẽ biểu đồ biến thiên điện trở theo thời gian. Nếu biểu đồ cho thấy điện trở tăng dần đều 5% mỗi quý, người quản lý có thể lên kế hoạch cải tạo hệ thống (bổ sung hóa chất GEM, đóng thêm cọc) trước khi chỉ số vượt ngưỡng an toàn, tránh việc phải dừng hệ thống khẩn cấp để sửa chữa.

V. BÀI TOÁN KINH TẾ GIỮA ĐẦU TƯ THIẾT BỊ VÀ SỰ CỐ DỪNG MÁY

Nhiều chủ doanh nghiệp thường e ngại khi nhìn vào chi phí đầu tư ban đầu cho các thiết bị đo lường chất lượng cao. Tuy nhiên, nếu đặt lên bàn cân so sánh với chi phí rủi ro, con số này trở nên vô cùng nhỏ bé. Một hệ thống tiếp địa kém chất lượng sẽ vô hiệu hóa hoàn toàn các thiết bị chống sét lan truyền. Khi sét đánh hoặc quá áp xảy ra, dòng năng lượng hủy diệt thay vì đi xuống đất sẽ tràn vào hệ thống server, thiết bị y tế đắt tiền hoặc dây chuyền sản xuất.Thiệt hại lúc này không chỉ là tiền thay thế thiết bị (vốn đã rất lớn), mà còn là chi phí cơ hội do dừng hoạt động. Đối với một trung tâm dữ liệu hay một nhà máy sản xuất chip, mỗi phút dừng máy có thể "đốt cháy" hàng ngàn đô la doanh thu.

Vệc sở hữu công cụ đo chính xác giúp tối ưu hóa chi phí vật tư thi công. Thay vì đóng cọc tràn lan một cách mù quáng để "cầu may", kỹ sư có thể đo đạc và xác định chính xác vị trí, độ sâu và số lượng cọc cần thiết để đạt chuẩn. Điều này giúp tiết kiệm đáng kể chi phí đồng, thép và nhân công đào đắp. Sự chính xác mang lại sự tự tin. Khi bạn cầm trên tay một thiết bị đo đẳng cấp, bạn không còn phải đoán mò về sự an toàn của hệ thống. Bạn biết chắc chắn nó đang hoạt động như thế nào, và sự chắc chắn đó chính là nền tảng của hiệu quả kinh tế bền vững.

VI. MUA SẮM SẢN PHẨM TẠI HIOKI VIETNAM

Khi mua sắm tại Hioki Vietnam, khách hàng được đảm bảo tuyệt đối về nguồn gốc xuất xứ chính hãng (CO/CQ), cùng với đó là sự hỗ trợ kỹ thuật chuyên sâu từ đội ngũ chuyên gia am hiểu địa chất và đặc thù lưới điện Việt Nam.

Trang bị công cụ đo lường chuẩn xác là bước đầu tiên để làm chủ sự an toàn của hệ thống điện.
Thiết lập quy trình đo kiểm định kỳ giúp phát hiện sớm các dấu hiệu suy thoái vật lý của đất và cọc tiếp địa.
Dữ liệu đo đạc chính xác là cơ sở để tối ưu hóa chi phí vận hành và bảo vệ các thiết bị đắt tiền phía sau.

Việc lựa chọn đơn vị cung cấp thiết bị đo lường cũng quan trọng như việc chọn chính thiết bị đó. Hioki Vietnam không chỉ là một kênh phân phối thương mại, mà là đối tác kỹ thuật tin cậy cho cộng đồng kỹ sư điện tại Việt Nam. Thị trường hiện nay xuất hiện không ít các sản phẩm trôi nổi, không rõ nguồn gốc hoặc hàng giả mạo với độ chính xác kém, gây ra những hệ lụy nguy hiểm trong công tác kiểm tra an toàn.
