Tủ điện là trái tim của hệ thống điện nhà máy — nhưng lại là thứ ít được bảo trì nhất. Lý do thường nghe: "Tủ đang chạy tốt, sờ vào làm gì cho mất thời gian." Cho đến khi tủ bốc khói lúc 11 giờ đêm, toàn bộ dây chuyền dừng, thiệt hại sản xuất tính theo giờ.
Theo thống kê bảo trì công nghiệp, hơn 60% sự cố tủ điện có thể phòng ngừa nếu thực hiện bảo trì định kỳ đúng cách. Và "đúng cách" không phải là lau bụi rồi đóng cửa lại — mà là một quy trình đo lường có hệ thống, ghi lại số liệu, và so sánh với lần trước.
.png)
Bước 1: Chuẩn Bị An Toàn Trước Khi Mở Tủ

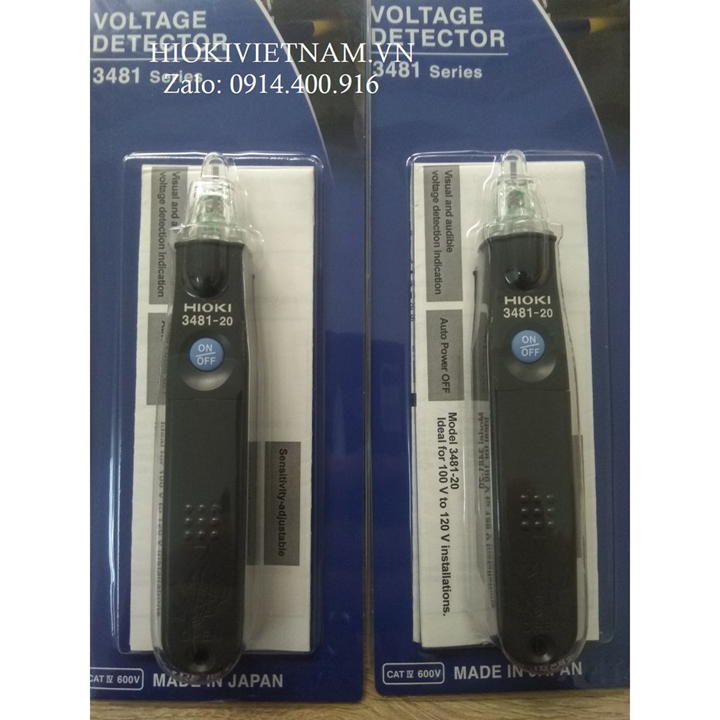

Trước khi bất kỳ thao tác nào được thực hiện, phải hoàn thành các bước an toàn: ngắt điện nguồn cấp vào tủ, khóa aptomat và treo thẻ cảnh báo "Đang bảo trì - không đóng điện" (LOTO procedure), xả điện tụ trong biến tần và UPS (chờ ít nhất 5 phút sau khi ngắt nguồn), đo xác nhận không còn điện áp bằng bút thử điện Hioki 3481-20 hoặc VOM trước khi chạm vào bất kỳ bộ phận nào.
.png)
Bước 2: Kiểm Tra Cách Điện Busbar và Cáp Đầu Vào
Tại sao: Busbar đồng trong tủ điện bị oxy hóa, bụi bẩn và ẩm bám lâu ngày có thể tạo đường rò điện giữa các pha hoặc ra vỏ tủ — đặc biệt nguy hiểm trong môi trường nhà máy có hơi nước, hóa chất.

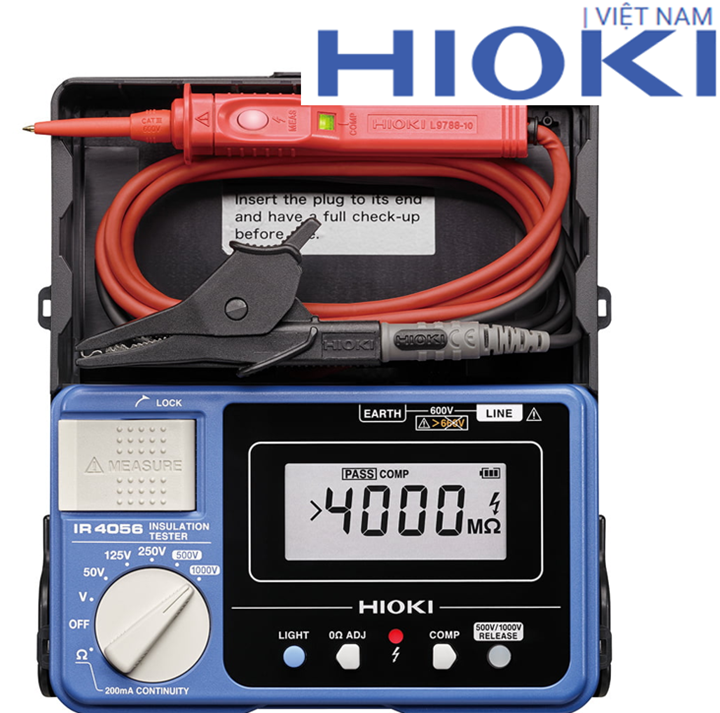

Thực hiện: Dùng đồng hồ đo điện trở cách điện Hioki IR4056-21 với điện áp thử 1000V DC, đo điện trở cách điện giữa: Pha A-B, B-C, A-C và từng pha ra vỏ tủ. Yêu cầu: ≥ 10MΩ. Ghi lại và so sánh với lần bảo trì trước. Xu hướng giảm dần theo thời gian là dấu hiệu cần vệ sinh hoặc thay thế vật liệu cách điện.
.png)
Bước 3: Kiểm Tra Điện Trở Tiếp Xúc Tại Các Mối Nối
Tại sao: Đầu cực aptomat, mối nối busbar, đầu cốt cáp lỏng dần theo thời gian do rung động và giãn nở nhiệt. Điện trở tiếp xúc cao gây nóng cục bộ — điểm đầu tiên của sự cố cháy tủ điện.

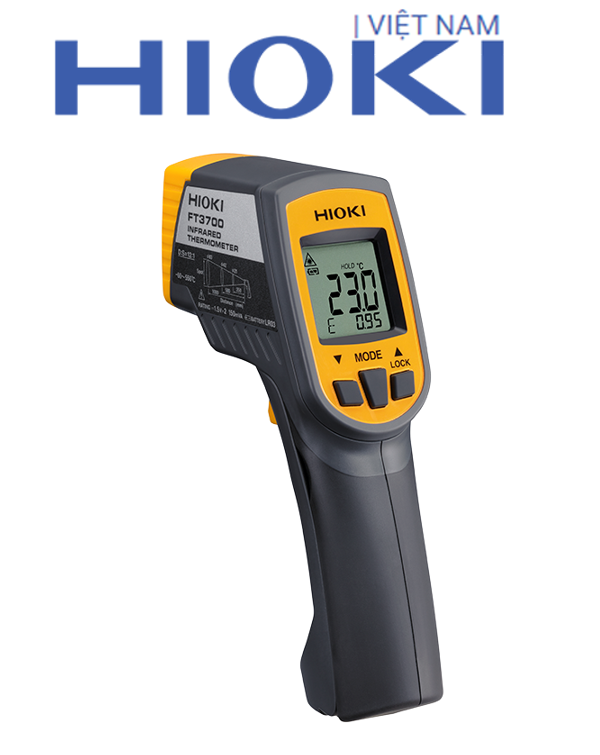

Thực hiện: Quan sát màu sắc tại các điểm nối (điểm nối bị nóng thường có màu vàng, nâu hoặc đen do oxy hóa). Dùng cờ lê siết lại tất cả bu lông đầu cực với moment lực đúng theo catalog thiết bị. Sau khi siết, dùng nhiệt kế hồng ngoại Hioki FT3700 đo nhiệt độ từng điểm nối khi đóng điện lại — điểm nào vẫn nóng hơn 20°C so với điểm khác cùng dòng tải: cần kiểm tra thêm bằng đồng hồ đo điện trở 4 dây.
.png)
Bước 4: Vệ Sinh Bụi và Kiểm Tra Làm Mát
Dùng máy thổi khí nén khô (không có dầu, không có ẩm) thổi sạch bụi trong tủ. Đặc biệt chú ý vệ sinh: cuộn cảm biến ampe kế, tiếp điểm relay, bề mặt cầu dao và aptomat, lưới lọc khí và quạt làm mát tủ.

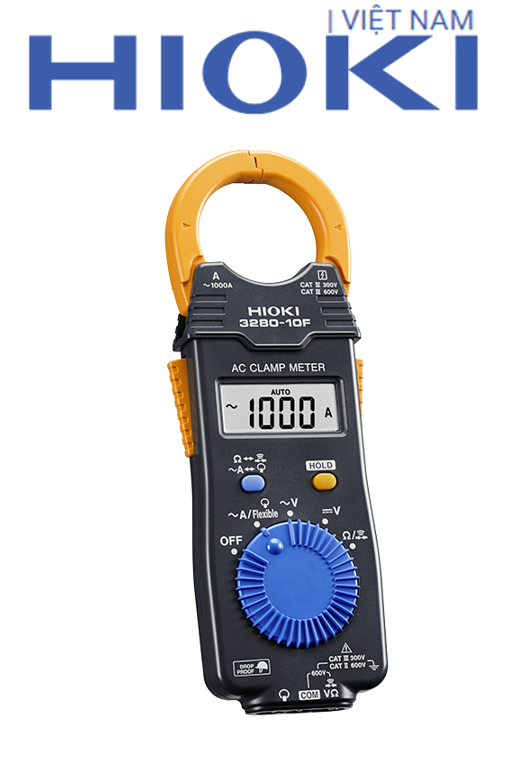

Kiểm tra quạt làm mát tủ: đóng điện quạt riêng biệt, xác nhận tất cả quạt đang quay đúng chiều và có lưu lượng gió đủ. Dùng ampe kìm AC Hioki 3280-10F đo dòng điện từng quạt — dòng thấp hơn định mức 20% hoặc cao hơn 10%: quạt sắp hỏng.
.png)
Bước 5: Kiểm Tra Aptomat và Cầu Dao
Kiểm tra cơ học: Thao tác mở/đóng từng aptomat bằng tay ít nhất 3 lần để đảm bảo cơ cấu đóng ngắt không bị kẹt hoặc mòn.
Kiểm tra dòng tác động (nếu có dụng cụ): Đối với aptomat quan trọng, dùng thiết bị kiểm tra aptomat chuyên dụng kiểm tra dòng tác động thực tế so với đặt định. Aptomat già hóa có thể tác động sai dòng — bảo vệ quá sớm hoặc không bảo vệ kịp khi sự cố thực sự xảy ra.

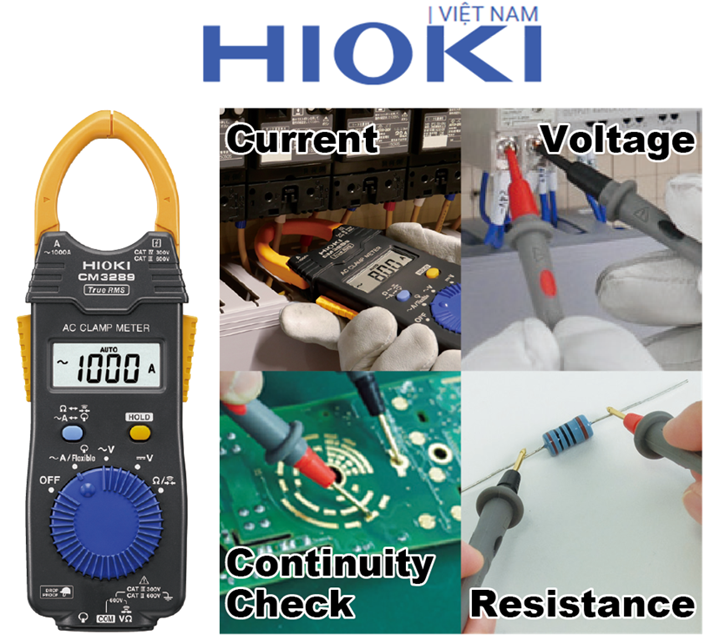

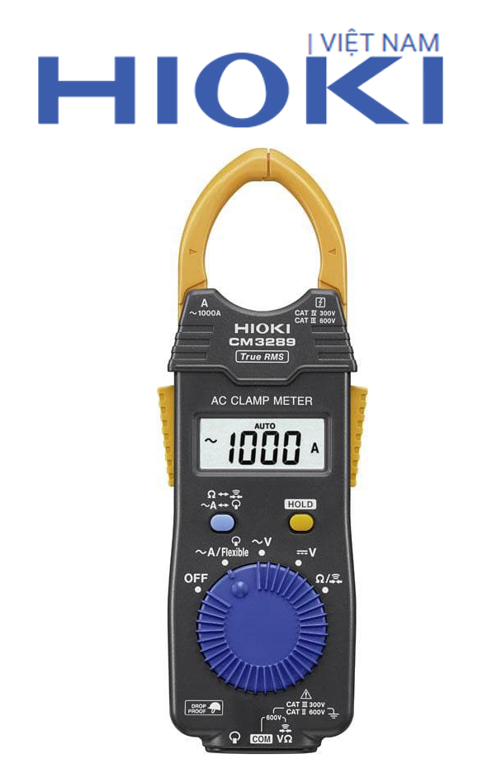

Kiểm tra bằng ampe kìm: Sau khi đóng điện lại, dùng Hioki CM3289 đo dòng điện qua từng aptomat nhánh. Ghi lại và so sánh với lần trước — nhánh nào tải tăng bất thường cần điều tra nguyên nhân (thiết bị mới lắp thêm, thiết bị đang suy giảm hiệu suất).
.png)
Bước 6: Kiểm Tra Hệ Thống Tiếp Đất Tủ
Tại sao: Vỏ tủ điện phải được tiếp đất chắc chắn. Mối nối dây đất với vỏ tủ và với thanh đất PE thường bị lỏng theo thời gian hoặc bị ăn mòn trong môi trường ẩm.

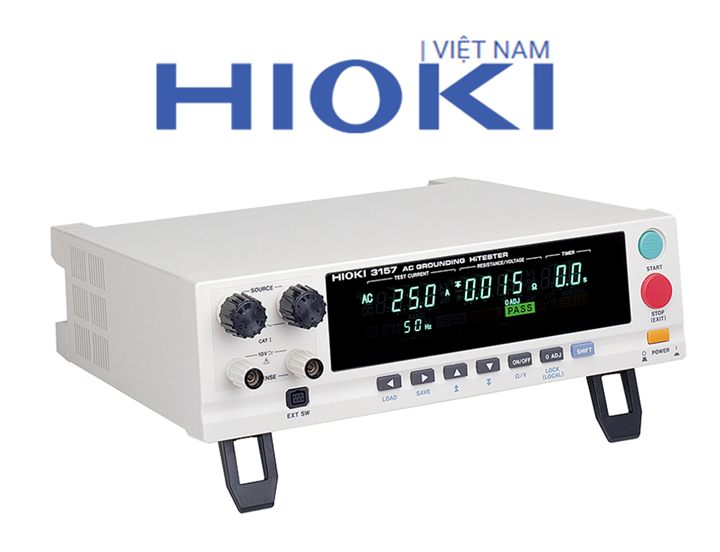

Thực hiện: Kiểm tra trực quan tất cả điểm nối dây đất, siết lại bu lông. Sau đó dùng thiết bị đo an toàn điện Hioki 3157 AC Grounding HiTester đo điện trở giữa vỏ tủ và cọc tiếp đất. Yêu cầu: ≤ 0.1Ω theo IEC 61439. Điện trở tiếp đất vỏ tủ cao hơn ngưỡng này: siết lại hoặc thay dây đất.
.png)
Bước 7: Kiểm Tra Dòng Rò Toàn Tủ Sau Khi Đóng Điện
Tại sao: Sau khi hoàn thành các bước bảo trì và đóng điện lại, kiểm tra dòng rò toàn tủ để xác nhận không có vấn đề mới nảy sinh trong quá trình bảo trì (vô tình làm hỏng cách điện, kẹp dây...).

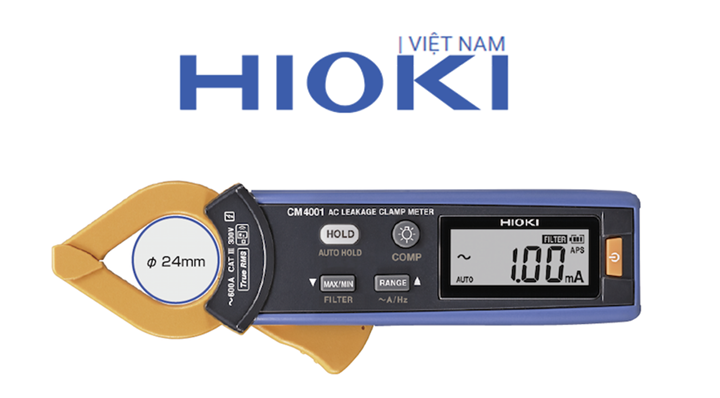

Thực hiện: Để toàn bộ thiết bị chạy ở tải bình thường 30 phút. Dùng ampe kìm đo dòng rò Hioki CM4001 kẹp vào tổng dây pha và trung tính đầu vào tủ. Dòng rò tổng < 30mA: bình thường. 30–100mA: cần điều tra từng nhánh ngay.
.png)
Bước 8: Ghi Biên Bản và Lập Kế Hoạch Bảo Trì Tiếp Theo
Bảo trì không có hồ sơ là bảo trì chưa hoàn chỉnh. Ghi lại đầy đủ: ngày bảo trì, người thực hiện, tất cả giá trị đo được (điện trở cách điện từng pha, dòng từng nhánh, điện trở tiếp đất, dòng rò tổng), phát hiện bất thường và biện pháp xử lý, dự kiến các hạng mục cần theo dõi đến kỳ bảo trì tiếp theo.
Chu kỳ bảo trì khuyến nghị: tủ điện tổng và tủ MCC → 6 tháng/lần. Tủ điện phân nhánh → 12 tháng/lần. Sau mỗi sự cố điện hoặc ngập nước → bảo trì ngay trước khi đóng điện lại.
.png)
Mua hang tại HIOKI Việt Nam
Bảo trì tủ điện đúng quy trình kết hợp với thiết bị đo chính xác là đầu tư nhỏ để tránh thiệt hại lớn. Hioki Việt Nam cung cấp đầy đủ bộ thiết bị bảo trì tủ điện .
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trợ model phù hợp với nhu cầu của bạn.
