Điện trở tiếp đất là một trong những yếu tố quan trọng hàng đầu trong hệ thống điện, ảnh hưởng trực tiếp đến an toàn con người, độ bền thiết bị và hiệu quả chống sét. Tuy nhiên, để xác định chính xác giá trị này, cần áp dụng đúng phương pháp đo phù hợp với từng điều kiện thực tế.
Phương pháp đo điện trở tiếp đất 3 cực (Fall-of-Potential)
1. Nguyên lý
Phương pháp này sử dụng 3 điểm đo:
- Cọc tiếp địa cần đo (E)
- Cọc dòng (C)
- Cọc điện áp (P)
Dòng điện được truyền từ E đến C, sau đó đo điện áp giữa E và P để xác định điện trở.

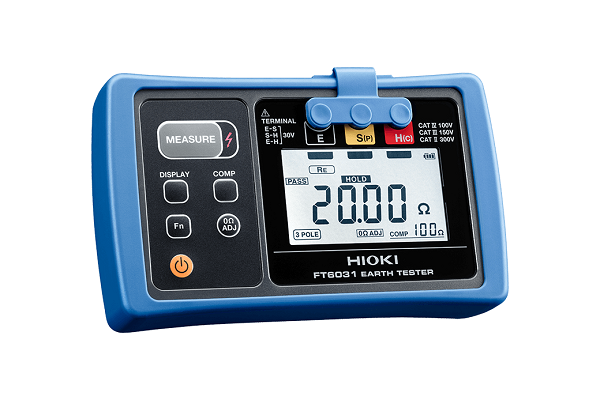

(1).png)
2. Cách thực hiện
- Đóng 2 cọc phụ (P và C) thẳng hàng với cọc tiếp địa
- Đảm bảo khoảng cách đủ xa (5–50m)
- Đặt cọc P tại vị trí 62% khoảng cách E–C
- Kết nối thiết bị và tiến hành đo
3. Ưu điểm
- Độ chính xác cao
- Được sử dụng phổ biến nhất
- Phù hợp tiêu chuẩn kiểm định
4. Nhược điểm
- Cần không gian rộng
- Mất thời gian chuẩn bị
5. Ứng dụng
- Công trình xây dựng
- Nhà máy, xí nghiệp
- Kiểm định hệ thống tiếp địa

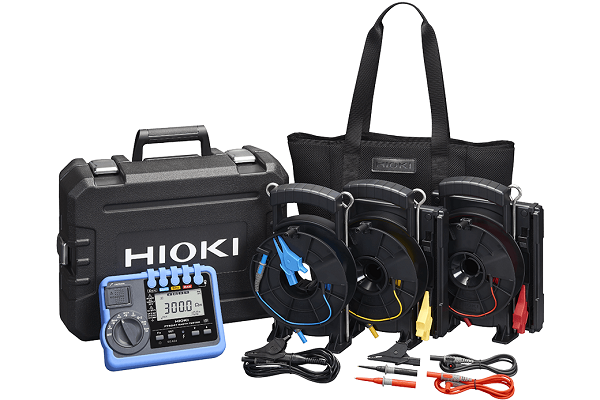

(1).png)
Phương pháp đo điện trở tiếp đất 4 cực (Wenner)
1. Nguyên lý
Sử dụng 4 cọc đóng thẳng hàng, đo điện trở suất của đất để phục vụ thiết kế hệ thống tiếp địa.
2. Cách thực hiện
- Đóng 4 cọc cách đều nhau
- Truyền dòng qua 2 cọc ngoài
- Đo điện áp giữa 2 cọc trong
- Tính toán điện trở suất đất
3. Ưu điểm
- Độ chính xác rất cao
- Phân tích được đặc tính đất
- Hữu ích trong thiết kế hệ thống
4. Nhược điểm
- Phức tạp
- Yêu cầu kỹ thuật cao
5. Ứng dụng
- Khảo sát địa chất
- Thiết kế hệ thống chống sét
Phương pháp đo bằng kìm (Clamp Method)
1. Nguyên lý

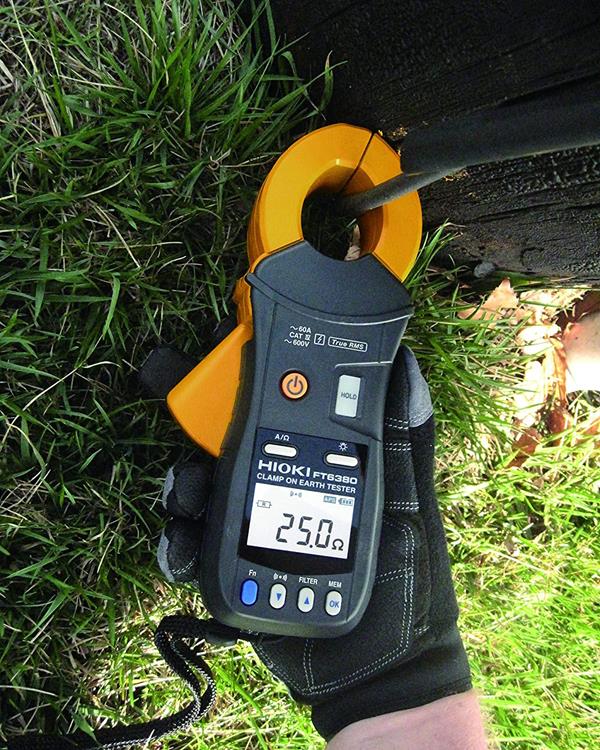

Sử dụng ampe kìm chuyên dụng để đo dòng điện chạy trong vòng mạch tiếp địa mà không cần đóng cọc phụ.

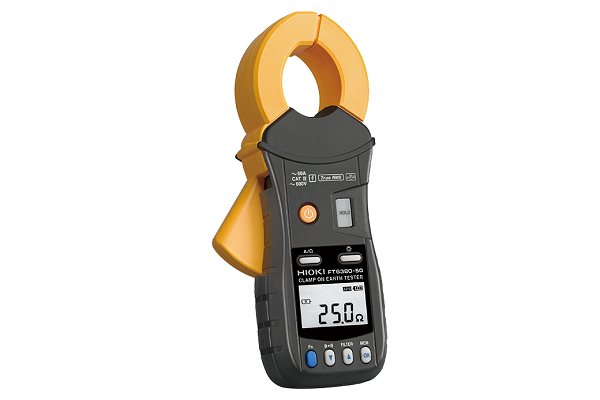

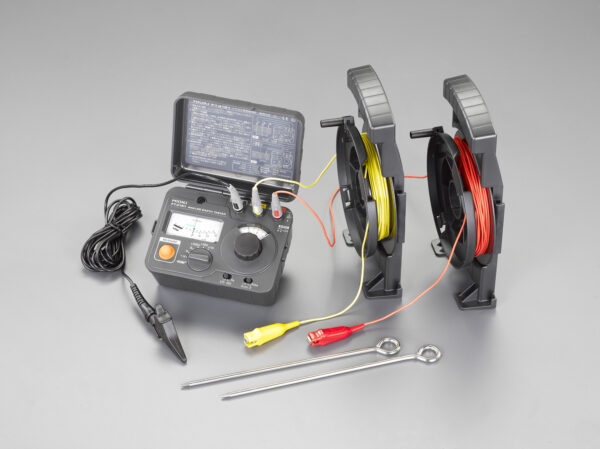

(1).jpg)
2. Cách thực hiện
- Kẹp thiết bị vào dây tiếp địa
- Thiết bị phát tín hiệu và đo dòng phản hồi
- Tính toán điện trở
3. Ưu điểm
- Nhanh chóng, tiện lợi
- Không cần đóng cọc
- Không cần ngắt hệ thống
4. Nhược điểm
- Độ chính xác phụ thuộc hệ thống
- Không dùng cho hệ tiếp địa đơn
5. Ứng dụng
- Kiểm tra nhanh
- Bảo trì hệ thống
- Đo hệ thống đang hoạt động
Phương pháp đo điện trở tiếp đất 2 cực
1. Nguyên lý
Đo giữa hệ thống tiếp địa và một điểm tham chiếu.
(1).png)
2.Ưu điểm
- Đơn giản
- Dễ thực hiện
3.Nhược điểm
- Độ chính xác thấp
- Phụ thuộc vào điểm tham chiếu
4. Ứng dụng
- Kiểm tra sơ bộ
- Không dùng cho kiểm định chính thức
Phương pháp đo chọn lọc (Selective Method)
1.Nguyên lý
Kết hợp giữa phương pháp cọc và kìm đo để xác định điện trở từng phần trong hệ thống tiếp địa.
2. Ưu điểm
- Đo riêng từng điện cực
- Không cần ngắt hệ thống
3. Nhược điểm
- Thiết bị đắt
- Kỹ thuật phức tạp
4. Ứng dụng
- Hệ thống lớn
- Trạm điện
- Nhà máy công nghiệp

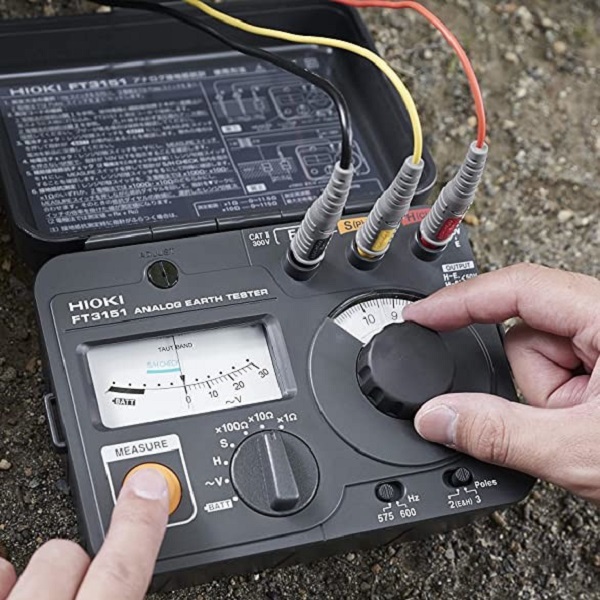

(1).jpg)
Các yếu tố ảnh hưởng đến kết quả đo
- Độ ẩm đất (đất ướt → điện trở thấp)
- Nhiệt độ môi trường
- Loại đất (đất sét tốt hơn đất cát)
- Khoảng cách cọc đo
- Nhiễu điện từ xung quanh
Khuyến nghị:
- Đo nhiều lần để lấy giá trị trung bình
- Ưu tiên đo vào mùa khô để đánh giá chính xác
Lỗi thường gặp khi đo điện trở tiếp đất
- Đặt cọc sai vị trí
- Khoảng cách không đạt tiêu chuẩn
- Dây đo tiếp xúc kém
- Không kiểm tra thiết bị trước khi đo
- Chỉ đo một lần rồi kết luận
- Kinh nghiệm thực tế
- Đóng cọc sâu tối thiểu 30–50cm
- Nếu đất khô, nên tưới nước trước khi đo
- Tránh đo gần hệ thống điện lớn
- Ghi lại kết quả để theo dõi lâu dài
- Luôn kiểm tra pin và dây đo
(1).png)
Nên chọn phương pháp nào?
Tùy mục đích sử dụng:
- Thi công, kiểm định → dùng phương pháp 3 cực
- Thiết kế hệ thống → dùng phương pháp 4 cực
- Kiểm tra nhanh → dùng kìm đo
- Kiểm tra sơ bộ → dùng 2 cực
- Hệ thống lớn → dùng phương pháp chọn lọc
Xu hướng công nghệ hiện nay
- Thiết bị đo không dây, kết nối Bluetooth
- Lưu trữ và xuất dữ liệu tự động
- Đo nhanh không cần đóng cọc
- Tích hợp nhiều chức năng trong một thiết bị
Quy trình đo điện trở tiếp đất chuẩn kỹ thuật
Để đảm bảo kết quả chính xác, nên thực hiện theo quy trình:
Bước 1: Chuẩn bị thiết bị
- Máy đo điện trở tiếp đất
- Cọc phụ (nếu dùng phương pháp 3 hoặc 4 cọc)
- Dây đo đúng tiêu chuẩn
Bước 2: Kiểm tra điều kiện môi trường
- Đất không quá khô hoặc quá ẩm
- Tránh khu vực có nhiễu điện mạnh
Bước 3: Tiến hành đo
- Lắp đặt đúng sơ đồ từng phương pháp
- Đảm bảo cọc tiếp xúc tốt với đất
Bước 4: Ghi nhận kết quả
- Đo nhiều lần
- Lấy giá trị trung bình
Bước 5: Đánh giá
- So sánh với tiêu chuẩn cho phép
- Tiêu chuẩn điện trở tiếp đất tham khảo
Tùy từng hệ thống, giá trị tiêu chuẩn khác nhau:
- Hệ thống điện dân dụng: ≤ 4Ω
- Trạm biến áp: ≤ 1–2Ω
- Hệ thống chống sét: ≤ 10Ω (tùy tiêu chuẩn)
- Thiết bị nhạy cảm: ≤ 1Ω
Cần tham chiếu theo tiêu chuẩn quốc gia hoặc ngành cụ thể.
(1).jpg)
Các yếu tố ảnh hưởng đến kết quả đo
1. Độ ẩm của đất
- Đất ẩm → điện trở thấp
- Đất khô → điện trở cao
2. Thành phần đất
- Đất sét → dẫn điện tốt
- Đất cát → dẫn điện kém
3. Nhiệt độ môi trường
Nhiệt độ cao có thể làm giảm độ ẩm đất
4. Độ sâu và cấu trúc hệ thống tiếp địa
Cọc càng sâu → hiệu quả càng cao
Những lỗi thường gặp khi đo điện trở tiếp đất
- Đóng cọc không đủ sâu
- Khoảng cách cọc không đúng
- Tiếp xúc kém giữa cọc và đất
- Không ngắt nhiễu từ hệ thống điện
- Đo khi điều kiện đất không phù hợp
Những lỗi này làm sai lệch kết quả đáng kể.
Kinh nghiệm chọn thiết bị đo phù hợp
Khi chọn máy đo, cần lưu ý:
- Độ chính xác cao
- Có nhiều phương pháp đo (3 cọc, kẹp…)
- Dễ sử dụng
- Độ bền cao
Với nhu cầu bảo trì, nên chọn máy có chức năng kẹp.

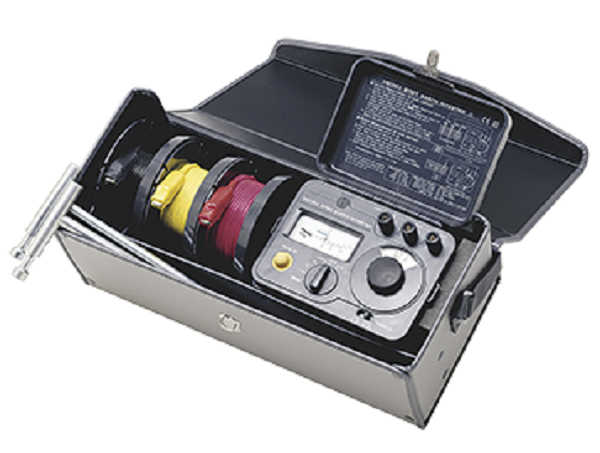

(2).png)
Khi nào nên sử dụng từng phương pháp?
- 3 cọc: đo chính xác khi nghiệm thu
- 4 cọc: khảo sát đất trước thi công
- Kẹp: kiểm tra nhanh hệ thống đang hoạt động
- 2 cọc: kiểm tra sơ bộ, không yêu cầu cao
Ứng dụng thực tế trong các lĩnh vực
1. Công nghiệp
- Nhà máy, trạm điện
- Hệ thống máy móc lớn
2.Xây dựng
- Công trình dân dụng
- Cao ốc, trung tâm thương mại
3.Viễn thông
- Trạm BTS
- Hệ thống mạng
4. Chống sét
- Hệ thống chống sét trực tiếp
- Chống sét lan truyền
- Tần suất đo điện trở tiếp đất
- Công trình dân dụng: 6–12 tháng/lần
- Nhà máy: 3–6 tháng/lần
- Hệ thống quan trọng: 1–3 tháng/lần
Đo định kỳ giúp phát hiện sớm sự cố.
Giải pháp khi điện trở tiếp đất không đạt
Nếu kết quả đo không đạt yêu cầu:
- Tăng số lượng cọc tiếp địa
- Đóng cọc sâu hơn
- Sử dụng hóa chất giảm điện trở đất
- Tưới nước (giải pháp tạm thời)
- Cải tạo hệ thống tiếp địa
Xu hướng công nghệ đo hiện đại
Hiện nay, công nghệ đo ngày càng phát triển:
- Máy đo không cần đóng cọc
- Thiết bị đo thông minh, kết nối Bluetooth
- Lưu trữ và phân tích dữ liệu tự động
Lưu ý an toàn khi đo
- Đeo đồ bảo hộ
- Tránh đo khi trời mưa giông
- Không đo gần nguồn điện nguy hiểm
- Tuân thủ quy trình kỹ thuật
Các phương pháp đo điện trở tiếp đất không chỉ giúp đánh giá hệ thống mà còn là yếu tố quan trọng đảm bảo an toàn điện.
