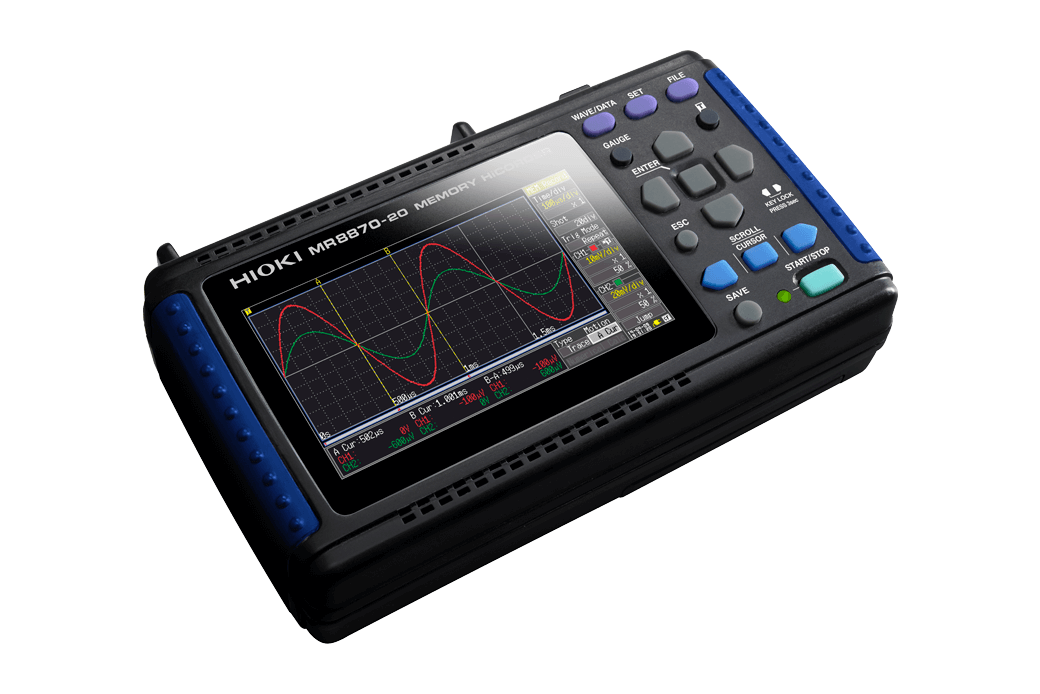

Ghi lại mọi biến động điện – không bỏ sót khoảnh khắc nào

Trong các nhà máy công nghiệp hiện đại và hệ thống truyền tải điện năng, sự ổn định của dòng điện là yếu tố then chốt để duy trì hoạt động liên tục của dây chuyền sản xuất. Tuy nhiên, các kỹ sư bảo trì thường xuyên phải đối mặt với những sự cố hỏng hóc bất thường mà không rõ nguyên nhân, khi máy móc đột ngột dừng hoạt động nhưng khi kiểm tra lại thì mọi thông số đều hiển thị bình thường.

Để giải quyết bài toán hóc búa này, việc trực quan hóa các tín hiệu vô hình trở thành yêu cầu bắt buộc. Các đồng hồ vạn năng hay ampe kìm thông thường chỉ hiển thị giá trị hiệu dụng (RMS) trung bình, nên chúng thường không thấy trước các xung nhiễu cao tần hay các đợt sụt áp diễn ra trong vài mili-giây. Đây chính là lúc các giải pháp ghi hình sóng điện chuyên dụng phát huy vai trò của mình trong việc "đóng băng" thời gian và lưu lại bằng chứng sự cố.

Sự xuất hiện của thiết bị ghi và phân tích tín hiệu điện tốc độ cao đã thay đổi hoàn toàn phương pháp bảo trì từ phỏng đoán sang phân tích dữ liệu thực tế. Công cụ này hoạt động như một "hộp đen" của hệ thống điện, cho phép kỹ sư quan sát toàn bộ diễn biến của dòng điện, điện áp và các tín hiệu logic, từ đó truy tìm tận gốc rễ của những hư hỏng chập chờn khó chịu nhất.

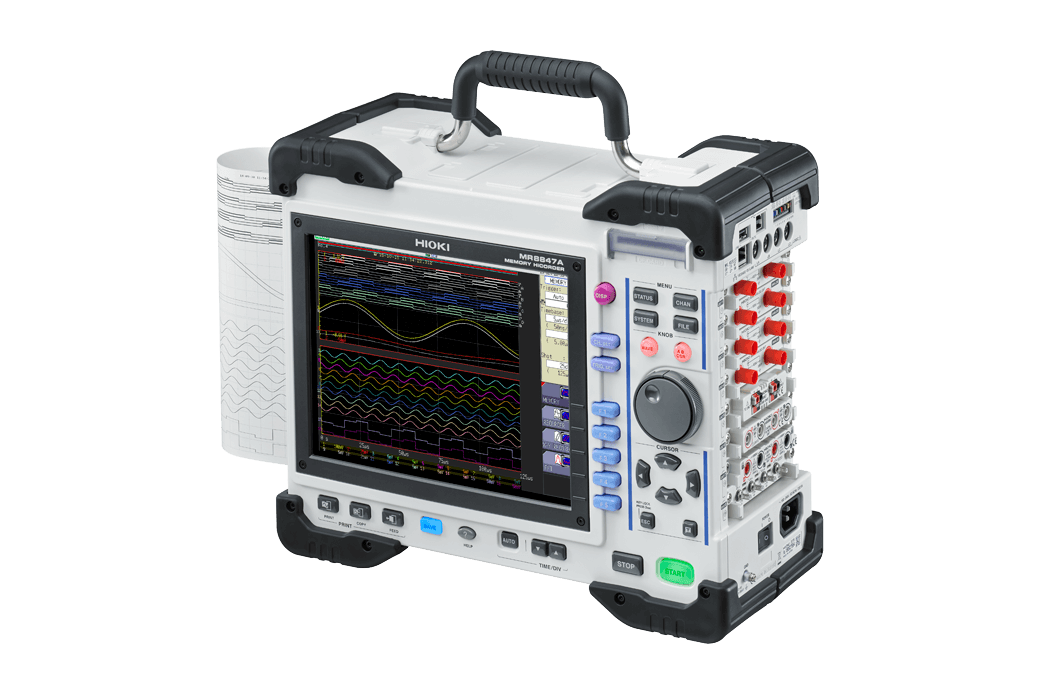

Ghi lại mọi biến động điện – không bỏ sót khoảnh khắc nào

I. NHỮNG SỰ CỐ THOÁNG QUA TRONG HỆ THỐNG TỰ ĐỘNG HÓA

Hệ thống tự động hóa ngày nay với sự tham gia của biến tần (Inverter), PLC và các bộ điều khiển servo cực kỳ nhạy cảm với chất lượng điện năng. Một trong những thách thức lớn nhất mà các kỹ sư bảo trì gặp phải là hiện tượng lỗi không lặp lại hoặc lỗi ngẫu nhiên. Ví dụ, một cánh tay robot đang hoạt động trơn tru bỗng nhiên báo lỗi trục và dừng lại vào lúc 2 giờ sáng, nhưng khi kỹ thuật viên đến kiểm tra vào buổi sáng thì nó lại hoạt động bình thường như chưa từng có chuyện gì xảy ra.

Nguyên nhân của những hiện tượng này thường xuất phát từ các sự kiện thoáng qua (transient events). Đó có thể là một xung điện áp cao sinh ra khi đóng cắt tụ bù, một đợt sụt áp ngắn hạn do khởi động động cơ công suất lớn gần đó, hoặc nhiễu hài từ bộ biến tần làm sai lệch tín hiệu điều khiển của cảm biến. Những sự kiện này diễn ra và biến mất chỉ trong vài phần nghìn giây, nhanh hơn nhiều so với tốc độ phản hồi của các thiết bị đo thông thường.

Nếu không có công cụ để ghi lại diễn biến sóng tại thời điểm xảy ra sự cố, đội ngũ kỹ thuật buộc phải thay thế linh kiện theo kiểu thử-và-sai. Điều này không chỉ gây lãng phí ngân sách vật tư mà còn kéo dài thời gian dừng máy (downtime), ảnh hưởng nghiêm trọng đến năng suất và tiến độ giao hàng của doanh nghiệp. Nhu cầu bức thiết đặt ra là phải có một thiết bị có khả năng "canh gác" 24/7 và chụp lại chính xác khoảnh khắc hệ thống gặp vấn đề.

II. TỐC ĐỘ LẤY MẪU QUYẾT ĐỊNH ĐỘ CHÍNH XÁC CỦA DỮ LIỆU

Trong lĩnh vực phân tích tín hiệu, khái niệm quan trọng nhất cần được làm rõ là tốc độ lấy mẫu (Sampling Rate). Để tái tạo lại hình dạng của một làn sóng điện áp bị méo hoặc một xung nhiễu gai, thiết bị ghi hình cần phải lấy hàng triệu mẫu dữ liệu trong một giây. Nếu tốc độ lấy mẫu quá thấp, các đỉnh nhọn của xung nhiễu sẽ bị bỏ qua, và màn hình sẽ chỉ hiển thị một đường sóng sin mượt mà giả tạo, khiến kỹ sư đưa ra những kết luận sai lầm về nguyên nhân sự cố.

Khả năng ghi hình tốc độ cao mang lại những lợi ích kỹ thuật cụ thể sau:

Bắt trọn dòng khởi động : Khi một động cơ lớn khởi động, dòng điện có thể tăng vọt gấp 5-7 lần định mức trong vài chu kỳ đầu. Việc ghi lại chính xác biên độ và thời gian của dòng khởi động này giúp kỹ sư đánh giá xem thiết bị bảo vệ (aptomat, cầu chì) có được chọn đúng hay không, tránh tình trạng nhảy aptomat sai .
Phát hiện nhiễu xung : Các tín hiệu nhiễu từ môi trường công nghiệp thường có tần số rất cao. Thiết bị ghi hình chuyên dụng với băng thông rộng có thể "vẽ" lại chính xác hình dạng của các nhiễu này, giúp xác định nguồn gốc phát sinh là từ biến tần, từ hệ thống tiếp địa kém hay từ nguồn lưới bên ngoài.
Phân tích quá trình chuyển mạch: Trong các hệ thống nguồn dự phòng (ATS), thời gian chuyển đổi từ điện lưới sang máy phát hoặc UPS là cực kỳ quan trọng. Biểu đồ sóng chi tiết sẽ cho thấy liệu có bất kỳ sự gián đoạn nguồn (blackout) nào vượt quá mức chịu đựng của tải trong quá trình chuyển mạch hay không.

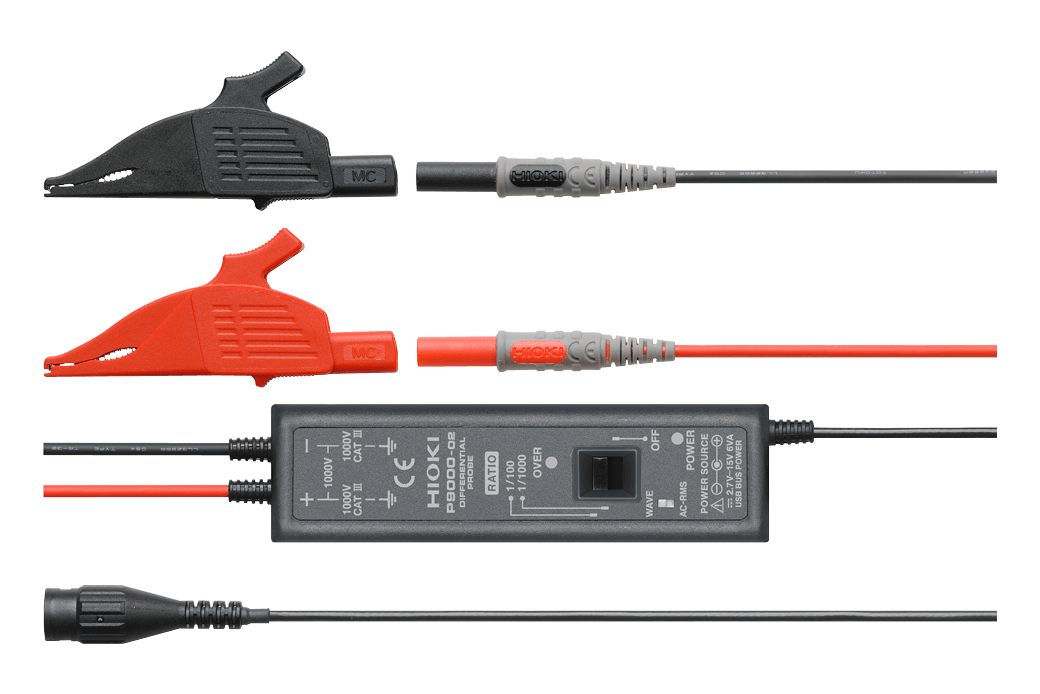

Ghi lại mọi biến động điện – không bỏ sót khoảnh khắc nào

III. SỰ TƯƠNG QUAN GIỮA CÁC DÒNG DỮ LIỆU ĐA KÊNH

Một hệ thống máy móc không bao giờ hoạt động đơn độc; nó là sự phối hợp nhịp nhàng giữa cơ khí, điện động lực và tín hiệu điều khiển. Do đó, khi phân tích sự cố, việc chỉ đo một thông số đơn lẻ (ví dụ chỉ đo điện áp) thường không mang lại bức tranh toàn cảnh. Một sự sụt giảm áp suất thủy lực có thể do van điện từ bị kẹt cơ khí, nhưng cũng có thể do tín hiệu điện áp cấp cho cuộn coil bị sụt giảm.

Sức mạnh thực sự của các thiết bị phân tích hiện đại nằm ở khả năng đo lường đa kênh và cách ly tuyệt đối (Isolated Channels).

Sự cách ly này cho phép kỹ sư kết nối đồng thời các loại tín hiệu khác nhau mà không lo ngại về vấn đề ngắn mạch hay nhiễu chéo giữa các kênh:

Kênh Analog: Dùng để đo điện áp cao (ví dụ 380V), dòng điện tải, nhiệt độ từ cảm biến hoặc tín hiệu rung động từ motor.
Kênh Logic: Dùng để ghi lại trạng thái Đóng/Mở (ON/OFF) của các rơ-le, tín hiệu kích hoạt từ PLC, hoặc tín hiệu phản hồi từ cảm biến hành trình.

Bằng cách hiển thị song song các biểu đồ này trên cùng một trục thời gian, người vận hành có thể thấy rõ mối quan hệ nhân quả. Ví dụ: Tại thời điểm t=0, tín hiệu Logic từ PLC ra lệnh "Chạy", nhưng phải đến t=500ms sau dòng điện động cơ mới bắt đầu tăng. Sự trễ này chứng tỏ vấn đề nằm ở bộ khởi động mềm hoặc contactor chứ không phải do motor bị kẹt. Việc so sánh tương quan này giúp loại trừ các giả thuyết sai và khoanh vùng lỗi nhanh chóng.

IV. CHIẾN LƯỢC SỬ DỤNG CHỨC NĂNG KÍCH HOẠT ĐỂ BẮT LỖI

Việc ghi lại dữ liệu liên tục trong nhiều ngày sẽ tạo ra một lượng thông tin khổng lồ, gây khó khăn cho việc tìm kiếm đoạn dữ liệu lỗi. Thay vào đó, các kỹ sư giàu kinh nghiệm thường sử dụng chức năng Kích hoạt (Trigger) thông minh được tích hợp sẵn trong các thiết bị phân tích. Đây giống như việc đặt một cái bẫy, thiết bị sẽ ở chế độ chờ và chỉ bắt đầu ghi dữ liệu khi (và chỉ khi) các thông số vượt qua ngưỡng an toàn đã cài đặt trước.

Các chế độ kích hoạt thường được áp dụng trong thực tế bao gồm:

Kích hoạt theo mức (Level Trigger): Thiết bị sẽ tự động ghi lại khi điện áp vượt quá 240V hoặc tụt xuống dưới 200V. Phương pháp này hữu hiệu để bắt các lỗi quá áp hoặc sụt áp.
Kích hoạt theo cửa sổ (Window Trigger): Thiết lập một vùng an toàn "trong" và "ngoài". Nếu tín hiệu đi ra khỏi vùng cho phép này, máy sẽ lập tức ghi hình. Đây là cách tốt nhất để giám sát sự ổn định của các bộ nguồn DC 24V cấp cho PLC.
Kích hoạt theo mẫu hình (Pattern Trigger): Dành cho các tín hiệu Logic. Ví dụ, máy sẽ ghi lại khi tín hiệu A, B và C cùng ở trạng thái ON đồng thời – một trạng thái bị cấm trong quy trình vận hành.

Chức năng Ghi trước là một tính năng vô giá. Nó cho phép thiết bị lưu lại cả những dữ liệu diễn ra trước khi sự cố xảy ra vài giây. Điều này cực kỳ quan trọng vì nó cho biết điều gì đã dẫn đến lỗi, chứ không chỉ là kết quả của lỗi. Ví dụ, ta có thể thấy điện áp lưới bị méo dạng sóng trước khi biến tần báo lỗi quá dòng và dừng máy, từ đó kết luận nguyên nhân đến từ nguồn điện chứ không phải do biến tần hỏng.

V. PHÂN TÍCH CHẤT LƯỢNG ĐIỆN NĂNG VÀ SÓNG HÀI

Trong các nhà máy sử dụng nhiều biến tần và thiết bị điện tử công suất, sóng hài là một vấn đề nhức nhối. Sóng hài làm nóng máy biến áp, gây rung động cơ và làm nhiễu các thiết bị truyền thông. Một thiết bị ghi hình tín hiệu cao cấp không chỉ dừng lại ở việc hiển thị dạng sóng theo thời gian mà còn phải có khả năng phân tích tần số thông qua thuật toán FFT .

Phân tích FFT giúp "bóc tách" một dạng sóng méo mó phức tạp thành các thành phần tần số cơ bản. Nhìn vào biểu đồ phổ tần số, kỹ sư có thể nhận biết ngay lập tức thành phần hài bậc nào đang chiếm ưu thế.

Hài bậc 3: Thường gây ra dòng điện lớn trên dây trung tính, gây nóng và nguy cơ cháy nổ cáp trung tính dù tải cân bằng.
Hài bậc 5 và 7: Thường sinh ra từ các bộ chỉnh lưu 6 xung, gây ra lực mô-men xoắn ngược làm nóng và giảm tuổi thọ động cơ.
Nhiễu tần số cao: Các dải tần số từ vài kHz đến MHz thường xuất phát từ quá trình đóng cắt của IGBT trong biến tần.

Việc xác định đúng loại sóng hài và biên độ của chúng là cơ sở để thiết kế tủ lọc hài (Active/Passive Harmonic Filter) chính xác. Nếu không có thiết bị phân tích phổ tần, việc lắp đặt tụ bù hoặc lọc hài chỉ mang tính chất mò mẫm và thậm chí có thể gây ra hiện tượng cộng hưởng làm nổ tụ.

Ngoài ra, việc giám sát độ nhấp nháy điện áp (Flicker) cũng rất cần thiết đối với các khu vực có tải biến động nhanh như lò hồ quang hay máy hàn điểm. Thiết bị ghi hình sẽ tính toán và đưa ra các chỉ số Pst, Plt để đánh giá xem chất lượng điện có đạt tiêu chuẩn hay không, giúp doanh nghiệp tránh được các khoản phạt từ công ty điện lực do gây nhiễu ngược lên lưới điện.

VI. TRẢI NGHIỆM CÔNG NGHỆ GHI HÌNH TẠI HIOKI VIỆT NAM

Sự đầu tư vào thiết bị ghi và phân tích tín hiệu điện là một quyết định chiến lược cho bộ phận bảo trì, giúp chuyển dịch từ mô hình sửa chữa thụ động sang bảo trì dự đoán chủ động. Để khai thác tối đa sức mạnh của những "cỗ máy thời gian" này, việc lựa chọn nhà cung cấp uy tín và am hiểu kỹ thuật là điều kiện tiên quyết.

Tại Hioki Việt Nam, chúng tôi không chỉ cung cấp một sản phẩm thương mại, mà mang đến một giải pháp toàn diện cho việc chẩn đoán hệ thống điện. Các dòng máy ghi sóng (Memory HiCorder) của Hioki nổi tiếng toàn cầu về độ bền bỉ, khả năng chống nhiễu vượt trội và giao diện trực quan, được thiết kế bởi những kỹ sư Nhật Bản tỉ mỉ nhất.

Quy trình mua sắm và hỗ trợ tại Hioki Việt Nam được thiết kế để tối ưu hóa trải nghiệm khách hàng:

Tư vấn giải pháp thực tế: Đội ngũ kỹ thuật của chúng tôi sẽ lắng nghe vấn đề cụ thể của nhà máy bạn (lỗi biến tần, lỗi PLC, hay kiểm tra máy phát) để đề xuất cấu hình máy phù hợp nhất (số kênh, tốc độ lấy mẫu, module đầu vào).
Demo tại hiện trường: Chúng tôi hiểu rằng lý thuyết khác xa thực tế. Hioki Việt Nam sẵn sàng mang thiết bị đến tận nhà máy của bạn để demo đo đạc trên chính hệ thống đang vận hành, chứng minh hiệu quả trước khi bạn ra quyết định đầu tư.
Chuyển giao công nghệ chuyên sâu: Việc sở hữu máy là một chuyện, sử dụng thành thạo lại là chuyện khác. Chúng tôi cung cấp các khóa đào tạo chi tiết về cách thiết lập Trigger, cách đọc biểu đồ sóng và cách sử dụng phần mềm phân tích trên máy tính để tạo báo cáo chuyên nghiệp.

Trong thế giới công nghiệp vận hành với tốc độ cao, những biến động điện năng dù nhỏ nhất cũng có thể gây ra hậu quả lớn. Việc "bắt giữ" được những khoảnh khắc bất thường này không còn là nhiệm vụ bất khả thi nhờ vào các thiết bị ghi và phân tích tín hiệu hiện đại. Đừng để những sự cố vô hình làm gián đoạn dây chuyền sản xuất của bạn. Hãy liên hệ với Hioki Việt Nam ngay hôm nay để trang bị cho đội ngũ kỹ thuật của mình "đôi mắt thần" nhìn thấu mọi biến động của dòng điện.
