Giải pháp kiểm tra nhanh chất lượng ắc quy trạm viễn thông không cần ngắt tải

Trong hạ tầng mạng lưới viễn thông hiện đại, từ các trạm BTS (Base Transceiver Station) 4G/5G cho đến các trung tâm dữ liệu, hệ thống nguồn điện liên tục là yếu tố sống còn. Tuy nhiên, thực tế vận hành cho thấy ắc quy là thành phần dễ bị tổn thương và khó kiểm soát nhất trong hệ thống nguồn. Một tổ ắc quy gồm 24 hoặc 48 bình mắc nối tiếp chỉ cần một bình duy nhất bị hỏng (nội trở tăng cao) cũng có thể kéo sập cả hệ thống hoặc gây cháy nổ khi xả tải.

Tại sao phải kiểm tra ắc quy theo phương pháp "Không cần ngắt tải"?

1. Đảm bảo 100% Uptime (Thời gian hoạt động)

Đối với trạm viễn thông, mỗi giây mất kết nối đều quy ra thiệt hại về tiền bạc và uy tín nhà mạng. Việc ngắt Aptomat (CB) của dàn ắc quy để đo nguội là điều tối kỵ. Phương pháp đo không ngắt tải cho phép dòng điện nạp/xả trôi qua bình thường, kỹ sư chỉ cần chạm đầu dò dòng điện vào cực bình để lấy số liệu. Dịch vụ viễn thông hoàn toàn không bị gián đoạn.

2. Phản ánh đúng "sức khỏe" thực tế

Một bình ắc quy khi để nguội (hở mạch) có thể hiển thị điện áp rất đẹp (ví dụ 13.5V), nhưng khi đưa vào mạch có tải hoặc dòng nạp, nội trở của nó mới bộc lộ vấn đề. Đo trực tiếp trong môi trường vận hành giúp phát hiện các điểm tiếp xúc kém hoặc các cell pin bị lão hóa mà phương pháp đo nguội không thấy được.

3. An toàn cho kỹ thuật viên

Việc tháo lắp các thanh cái hay dây nối liên cầu trong tủ nguồn DC 48V hoặc UPS cao thế luôn tiềm ẩn nguy cơ ngắn mạch (chạm chập) gây hồ quang điện. Sử dụng máy đo chuyên dụng với đầu dò thiết kế an toàn giúp loại bỏ hoàn toàn thao tác tháo lắp cơ khí nguy hiểm này.

Hioki BT3554 Series: Các phiên bản hỗ trợ đắc lực cho kỹ sư viễn thông

Tại Hioki Việt Nam, cung cấp đa dạng các thiết bị đo kiểm tra ắc quy trong đó nổi bật là dòng máy đo nội trở ắc quy Hioki BT3554 bao gồm nhiều mã sản phẩm khác nhau (Suffix: -50, -51, -52, -91, -92...). Tuy nhiên, trái tim công nghệ của chúng là như nhau, sự khác biệt nằm ở phụ kiện đi kèm để phù hợp với từng nhu cầu ngân sách và kỹ thuật cụ thể.

Dưới đây là phân tích chi tiết các phiên bản để bạn lựa chọn:

Công nghệ cốt lõi chung của dòng BT3554:
Phương pháp đo: AC-IR (Đo nội trở bằng dòng xoay chiều tần số 1kHz). Giúp đo chính xác nội trở phần điện ly mà không làm hỏng bản cực ắc quy.
Công nghệ chống nhiễu (Noise Reduction): Đây là điểm "ăn tiền" nhất. Trong trạm BTS, các bộ Inverter và Rectifier tạo ra nhiễu sóng hài cực lớn, làm các máy đo rẻ tiền bị nhảy số liên tục. Hioki BT3554 có mạch lọc nhiễu tiên tiến, cho kết quả ổn định ngay cả khi UPS đang hoạt động.
Tốc độ: Đo và lưu trữ trong < 2 giây.

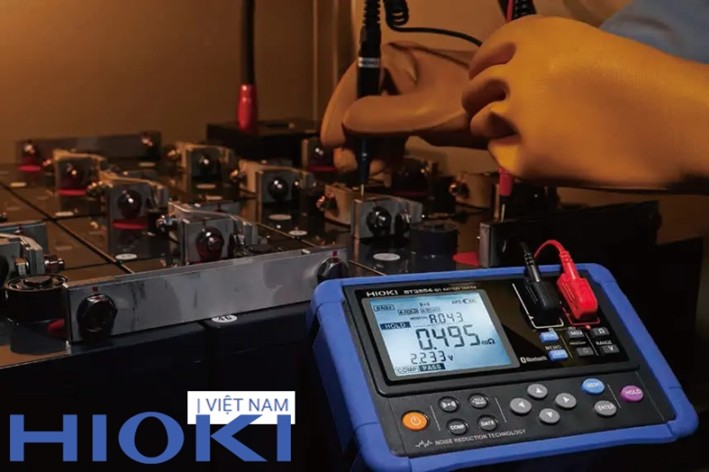

thiet-bi-do-kiem-tra-ac-quy-0

1. Hioki BT3554-50 (Phiên bản tiêu chuẩn)

Đây là thân máy chính, là nền tảng cho mọi bộ kit.

Đặc điểm: Chỉ bao gồm thân máy, chưa bao gồm bộ chuyển đổi Bluetooth Z3210 (nhưng có khe cắm chờ sẵn để nâng cấp sau này).
Phù hợp: Khách hàng muốn tiết kiệm chi phí ban đầu hoặc đã có sẵn que đo cũ từ đời máy trước muốn tận dụng lại.

Lưu ý: Nếu mua lẻ thân máy, bạn cần mua thêm que đo phù hợp.

2. Hioki BT3554-51 (Phiên bản phổ thông nhất)

Đây là bộ sản phẩm bán chạy nhất cho các đội ứng cứu thông tin.

Bao gồm: Thân máy BT3554-50 + Que đo dạng kim (Pin Type Lead) 9465-10.
Ưu điểm: Que đo 9465-10 có thiết kế đầu kim nhọn, lò xo đàn hồi, cực kỳ thích hợp để chọc vào các lỗ cực ắc quy nhỏ hẹp. Giá thành rẻ nhất trong các bộ có kèm que đo. Phù hợp cho việc đo kiểm tra thông thường, ghi chép tay, không gian tủ rộng rãi.
Đối tượng: Kỹ sư bảo trì trạm BTS tiêu chuẩn.

3. Hioki BT3554-52 (Phiên bản công nghệ 4.0)

Bao gồm: Thân máy BT3554-50 + Que đo L2020.
Tính năng vượt trội: Que đo chữ L (L2020): Đây là "vũ khí" lợi hại nhất. Thiết kế đầu đo gập góc 90 độ cho phép kỹ sư đưa đầu đo vào các khe hẹp của tủ nguồn cực kỳ dễ dàng mà không bị vướng nóc tủ.
Lợi ích: Đây là phiên bản có tỷ lệ hiệu năng/giá thành (P/P) tốt nhất cho ngành viễn thông.

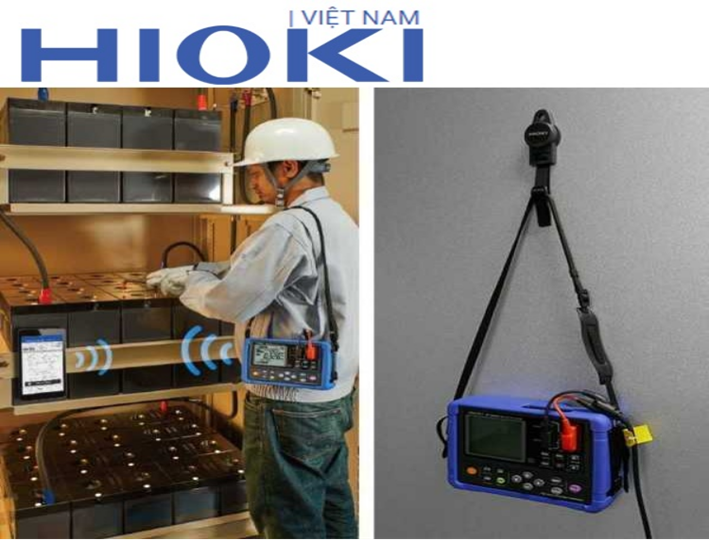

thiet-bi-do-kiem-tra-ac-quy-0

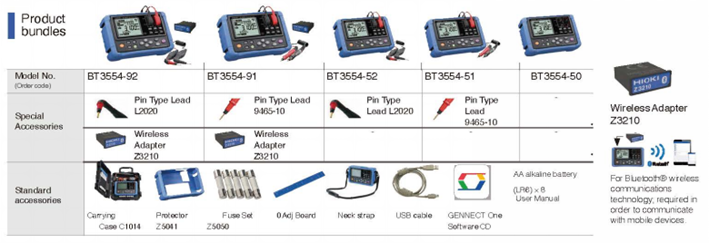

4. Các phiên bản trọn bộ cao cấp (BT3554-91, BT3554-92)

Đây là các bộ Kit (Bundle) được đóng gói kèm các phụ kiện chuyên sâu hơn hoặc vali bảo vệ cứng.

Hioki BT3554-91

Cấu hình: Thân máy + Bluetooth Z3210 + Vali cứng C1014 + Que đo thẳng (9465-10).
Ứng dụng: Dành cho kỹ sư thích cảm giác cầm nắm của que đo thẳng truyền thống nhưng cần sự bảo vệ tối đa của vali cứng và tính năng báo cáo 4.0. Thường dùng cho các hệ thống ắc quy đặt trên giá kệ hở (Open Rack) thoáng đãng.

Hioki BT3554-92

Cấu hình: Thân máy + Bluetooth Z3210 + Vali cứng C1014 + Que đo chữ L (L2020).
Ứng dụng: Đây là phiên bản "Full Option" cao cấp nhất.
Giải quyết triệt để mọi vấn đề: Thao tác trong góc chết (nhờ que L), Báo cáo tức thì (nhờ Bluetooth), Chống va đập/bụi nước (nhờ Vali cứng).

Dành cho các chuyên gia Audit hệ thống hoặc các nhà quản lý trạm khắt khe nhất.

Quy trình kiểm tra chất lượng ắc quy chuẩn với thiết bị Hioki

Sở hữu thiết bị tốt là một chuyện, sử dụng đúng quy trình mới đem lại hiệu quả cao nhất. Dưới đây là quy trình đo chuẩn được khuyến nghị khi sử dụng Hioki BT3554:

Bước 1: Chuẩn bị và Kiểm tra an toàn

Đeo găng tay cách điện và kính bảo hộ.
Bật máy Hioki BT3554, kiểm tra dung lượng pin của máy.
Thực hiện thao tác Zero Adjustment (Chỉnh 0): Chập hai đầu que đo lại với nhau và nhấn phím 0-Adj. Bước này cực kỳ quan trọng để loại bỏ điện trở của dây dẫn, đảm bảo kết quả đo chính xác đến từng mΩ.

Bước 2: Thiết lập ngưỡng so sánh (Comparator)

Máy Hioki cho phép cài đặt ngưỡng cảnh báo để máy tự động đánh giá PASS (Đạt) - WARNING (Cảnh báo) - FAIL (Hỏng).
Ngưỡng điện áp: Ví dụ ắc quy 12V, ngưỡng thấp có thể cài là 10.8V.
Ngưỡng nội trở: Cần tham khảo Datasheet của hãng ắc quy. Ví dụ: Ắc quy mới có nội trở 5mΩ.
Cảnh báo (Warning): Khi nội trở tăng 1.5 lần (7.5mΩ).
Hỏng (Fail): Khi nội trở tăng 2.0 lần (10mΩ).

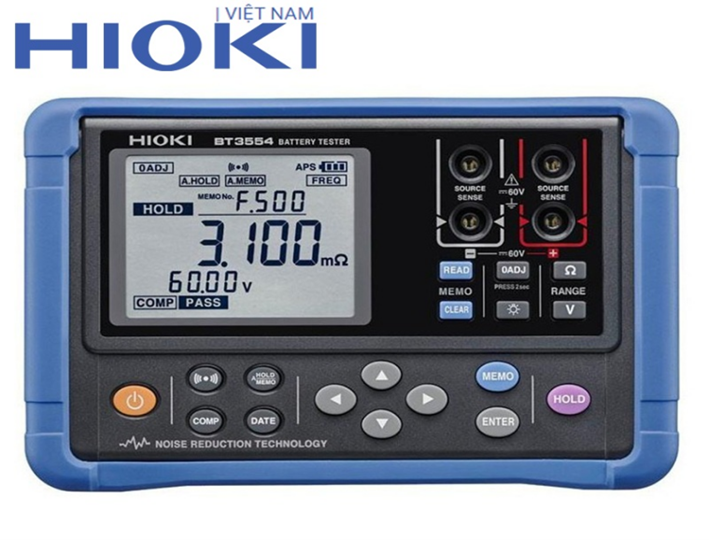

thiet-bi-do-kiem-tra-ac-quy-0

Bước 3: Thao tác đo thực tế

Đặt đầu kim đo vuông góc vào hai cực của bình ắc quy (Cực Dương và Cực Âm).
Lưu ý: Phải tiếp xúc chắc chắn. Đầu đo L2020 của Hioki có thiết kế 4 cực nên chỉ cần ấn nhẹ là máy tự động đo.
Chờ tiếng "Bíp":
1 tiếng Bíp ngắn: Kết quả ổn định, máy tự lưu (Auto Hold/Auto Save).
Tiếng Bíp dài hoặc âm thanh lạ: Cảnh báo theo ngưỡng đã cài đặt (Pass/Fail).

Bước 4: Đánh giá kết quả hiển thị

Màn hình máy sẽ hiển thị đồng thời 2 thông số:

Nội trở (Ω): Cho biết mức độ lão hóa, sunfat hóa hoặc ăn mòn bản cực. Nội trở càng cao -> Ắc quy càng yếu.

Điện áp (V): Cho biết trạng thái nạp.
Kinh nghiệm thực chiến: Nếu điện áp vẫn đủ (ví dụ 13.5V) nhưng nội trở tăng cao bất thường -> Bình ắc quy đó đã bị "chai" (hỏng bản cực), cần thay thế ngay lập tức dù điện áp có vẻ bình thường. Đây là lỗi "chết người" mà chỉ máy đo nội trở mới phát hiện được.

Ứng dụng công nghệ 4.0: Tạo báo cáo tức thì với GENNECT Cross

Một trong những lý do khiến các phiên bản BT3554 trở nên đắt hàng tại Hioki Việt Nam chính là khả năng kết hợp với ứng dụng GENNECT Cross (miễn phí trên iOS/Android).

Đây là giải pháp chuyển đổi số cho công việc bảo trì:

1. Vẽ biểu đồ xu hướng (Trend Graph):

Thay vì nhìn những con số khô khan, ứng dụng sẽ vẽ biểu đồ sức khỏe của từng bình trong tổ hợp. Bạn sẽ dễ dàng nhìn thấy bình số 5, số 12 đang có nội trở "vọt" lên so với mặt bằng chung.

2. Gán dữ liệu vào ảnh chụp:

Bạn có thể chụp ảnh tủ ắc quy bằng điện thoại, sau đó đo từng bình. Số liệu đo được sẽ tự động "dán" vào vị trí tương ứng trên bức ảnh. Điều này giúp báo cáo trở nên trực quan sinh động, sếp hoặc khách hàng nhìn vào là hiểu ngay vị trí bình hỏng.

3. Xuất báo cáo PDF/Excel tại chỗ:

Kỹ sư không cần mang sổ sách về văn phòng nhập liệu lại (dễ sai sót). Chỉ cần nhấn "Export", một báo cáo chuyên nghiệp được tạo ra ngay tại trạm BTS và gửi qua Email/Zalo.

4. Hướng dẫn bằng giọng nói:

Khi kết nối tai nghe Bluetooth, ứng dụng sẽ đọc to số thứ tự bình và kết quả đo (Pass/Fail), giúp kỹ sư tập trung thao tác tay mà không cần nhìn màn hình liên tục.

Đừng để một bình ắc quy hỏng làm sập cả hệ thống của bạn. Hãy liên hệ ngay với Hioki Việt Nam qua websitehoặc liên hệ Hotline hỗ trợ kỹ thuật 0914.400.916 để được tư vấn phiên bản phù hợp nhất với nhu cầu của trạm BTS, Data Center hay nhà máy của bạn.
