Hư Hỏng Bo Mạch Điện Tử Do Lỗi Tụ Điện Và Giải Pháp Sàng Lọc Từ Gốc

Trong dây chuyền sản xuất thiết bị điện tử hiện đại, sự tin cậy của sản phẩm cuối cùng phụ thuộc hoàn toàn vào chất lượng của từng linh kiện nhỏ nhất cấu thành nên nó. Giữa hàng nghìn linh kiện trên một bo mạch in (PCB), tụ điện là thành phần chiếm số lượng lớn nhất nhưng cũng là "mắt xích" nhạy cảm nhất. Chúng đảm nhiệm những vai trò quan trọng như lọc nhiễu nguồn, ổn định điện áp cho vi xử lý và truyền dẫn tín hiệu cao tần. Chỉ cần một tụ điện bị lỗi, toàn bộ thiết bị đắt tiền có thể trở thành phế liệu.

Tuy nhiên, thách thức lớn nhất nằm ở chỗ các lỗi của tụ điện thường không biểu hiện rõ ràng ra bên ngoài như nứt vỡ hay cháy đen ngay lập tức. Những hư hỏng này thường âm thầm diễn ra từ bên trong cấu trúc vật liệu hoặc xuất phát từ sai sót trong quá trình gia công lắp ráp, tạo nên những "quả bom nổ chậm" cho thiết bị sau một thời gian sử dụng.

Giải pháp duy nhất để kiểm soát rủi ro này là thiết lập quy trình kiểm tra nghiêm ngặt với sự hỗ trợ của máy đo điện dung chuyên dụng. Công nghệ đo lường hiện đại cho phép chúng ta nhìn thấu vào bản chất vật lý của linh kiện, phát hiện những sai lệch nhỏ nhất về thông số trước khi chúng được hàn cố định vào bo mạch, đảm bảo sự đồng nhất và ổn định tuyệt đối cho hệ thống điện tử.

Hư Hỏng Bo Mạch Điện Tử Do Lỗi Tụ Điện Và Giải Pháp Sàng Lọc Từ Gốc

I. NGUYÊN NHÂN CỐT LÕI GÂY HƯ HỎNG TỤ ĐIỆN TRONG SẢN XUẤT

Để giải quyết vấn đề, chúng ta cần nhìn thẳng vào nguồn gốc phát sinh lỗi. Hư hỏng của tụ điện không tự nhiên sinh ra, chúng thường xuất phát từ ba nguồn gốc chính: chất lượng vật tư đầu vào, tác động nhiệt trong quá trình hàn và ứng suất cơ học khi xử lý bo mạch.

Đầu tiên là vấn đề từ chính nhà sản xuất linh kiện. Trong các lô hàng tụ điện nhập về, đặc biệt là các loại tụ gốm đa lớp kích thước siêu nhỏ, luôn tồn tại một tỷ lệ lỗi nhất định do quy trình nung kết gốm không đồng đều. Lớp điện môi bên trong có thể bị lẫn tạp chất hoặc có các lỗ rỗng vi mô Khi hoạt động ở điện áp cao, các điểm yếu này sẽ bị đánh thủng, gây ngắn mạch. Đối với tụ hóa, nếu quy trình đóng gói không kín, dung môi điện phân sẽ bị bay hơi dần ngay từ khi lưu kho, khiến trị số điện dung thực tế thấp hơn nhiều so với nhãn mác.

Thứ hai là tác động của quá trình hàn . Để gắn linh kiện lên mạch, bo mạch phải đi qua lò hàn với nhiệt độ lên tới 250-260 độ C. Nếu biểu đồ nhiệt không được kiểm soát tốt, sự thay đổi nhiệt độ đột ngột sẽ làm nứt các lớp gốm của tụ MLCC hoặc làm phồng rộp tụ hóa. Vết nứt do sốc nhiệt thường rất nhỏ, mắt thường không thấy được, nhưng nó làm giảm khả năng cách điện và tăng dòng rò rỉ, dẫn đến linh kiện bị nóng lên và chết dần khi vận hành.

Cuối cùng là ứng suất cơ học . Sau khi hàn, các bo mạch thường trải qua công đoạn cắt tách (từ panel lớn ra từng mạch nhỏ) hoặc lắp ráp vào vỏ máy. Việc uốn cong bo mạch dù chỉ là một chút cũng tạo ra lực căng cực lớn lên các linh kiện cứng và giòn như tụ gốm. Lực này gây ra các vết nứt gãy ở hai đầu cực của tụ. Đây là nguyên nhân phổ biến nhất khiến các thiết bị điện tử hoạt động chập chờn sau khi bị va đập hoặc vận chuyển đường dài.

II. HỆ QUẢ CỦA VIỆC SỬ DỤNG TỤ ĐIỆN KÉM CHẤT LƯỢNG

Hậu quả của những lỗi kể trên không chỉ dừng lại ở việc thiết bị "không chạy". Mức độ ảnh hưởng tùy thuộc vào vị trí của tụ điện trong mạch, nhưng nhìn chung đều dẫn đến sự suy giảm hiệu suất nghiêm trọng.

Nếu tụ lọc nguồn bị giảm trị số điện dung hoặc tăng điện trở nội (ESR), điện áp cung cấp cho chip xử lý (CPU/MCU) sẽ không còn phẳng mà bị gợn sóng. Điều này khiến vi xử lý hoạt động kém ổn định, gây ra các lỗi treo máy, tự khởi động lại hoặc mất dữ liệu bất ngờ. Trong các mạch âm thanh, tụ điện hỏng gây ra tiếng ù nền, méo tiếng. Trong các mạch thu phát sóng (RF), sai số của tụ điện làm lệch tần số hoạt động, khiến thiết bị mất sóng hoặc giảm khoảng cách kết nối.

Nguy hiểm hơn là nguy cơ cháy nổ. Một tụ điện bị nứt hoặc bị đánh thủng lớp cách điện sẽ trở thành một điện trở thuần. Khi dòng điện lớn đi qua điểm ngắn mạch này, nó sinh nhiệt lượng cực lớn, đủ sức nung chảy thiếc hàn và đốt cháy lớp nhựa của bo mạch in. Rất nhiều vụ hỏa hoạn liên quan đến sạc điện thoại, nguồn máy tính hay thiết bị gia dụng đều bắt nguồn từ một linh kiện tụ điện nhỏ bé bị lỗi chập mạch.

III. YÊU CẦU KHẮT KHE VỀ TỐC ĐỘ VÀ ĐỘ CHÍNH XÁC TRONG DÂY CHUYỀN SMT

Trong môi trường sản xuất công nghiệp, các máy gắn linh kiện bề mặt (SMT - Surface Mount Technology) hoạt động với tốc độ chóng mặt, có thể lên tới hàng chục nghìn linh kiện mỗi giờ. Do đó, quy trình kiểm tra tụ điệncũng phải đáp ứng được tốc độ này mà không được phép tạo ra nút thắt cổ chai.

Các phương pháp đo thủ công bằng đồng hồ vạn năng hoàn toàn bị loại bỏ vì quá chậm và độ chính xác thấp. Thay vào đó, các nhà máy sử dụng các hệ thống đo lường tự động tích hợp. Yêu cầu đặt ra là thiết bị đo phải có khả năng thực hiện phép đo, tính toán và trả về kết quả chỉ trong vòng vài mili-giây (ms).

Đồng thời, độ chính xác phải được duy trì ở mức cao nhất. Vì tụ điện có giá trị thay đổi theo tần số và điện áp, thiết bị đo công nghiệp phải có khả năng mô phỏng điều kiện hoạt động thực tế. Ví dụ, để đo tụ gốm dùng trong mạch nguồn xung tần số cao, máy đo phải phát ra tín hiệu kiểm tra ở tần số 100kHz hoặc 1MHz thay vì 1kHz thông thường. Khả năng đo lường 4 cực cũng là bắt buộc để loại bỏ sai số do điện trở dây dẫn và điểm tiếp xúc, vốn rất đáng kể khi đo các tụ điện có giá trị nhỏ.

IV. CÔNG NGHỆ BÙ TRỪ VÀ BẢO VỆ ĐẦU DÒ

Một vấn đề kỹ thuật khác thường gặp trong đo kiểm tụ điện là điện dung ký sinh. Khi đo các tụ điện có giá trị rất nhỏ (vài pico-Farad - pF), chính bản thân que đo và hệ thống dây dẫn cũng tạo ra một giá trị điện dung ký sinh làm sai lệch kết quả. Các thiết bị đo chuyên sâu giải quyết vấn đề này bằng các thuật toán bù trừ và thiết kế mạch bảo vệ.

Ngoài ra, việc tiếp xúc giữa đầu kim đo và chân linh kiện không phải lúc nào cũng hoàn hảo do bụi bẩn hoặc oxy hóa. Nếu máy đo không phát hiện ra lỗi tiếp xúc này, nó có thể báo nhầm một tụ điện tốt thành tụ hỏng, gây lãng phí linh kiện. Công nghệ Contact Check hiện đại cho phép máy tự động xác nhận xem đầu kim đã chạm chắc vào linh kiện hay chưa trước khi thực hiện phép đo chính thức, đảm bảo độ tin cậy của dữ liệu.

V. 3 DÒNG MÁY ĐO ĐIỆN DUNG VÀ TRỞ KHÁNG (LCR) TIÊU BIỂU CỦA HIOKI

Hioki là thương hiệu dẫn đầu trong lĩnh vực thiết bị đo lường linh kiện, cung cấp các giải pháp tối ưu cho từng công đoạn từ R&D đến sản xuất hàng loạt. Dưới đây là 3 mã sản phẩm chiến lược giúp giải quyết triệt để bài toán kiểm tra tụ điện:

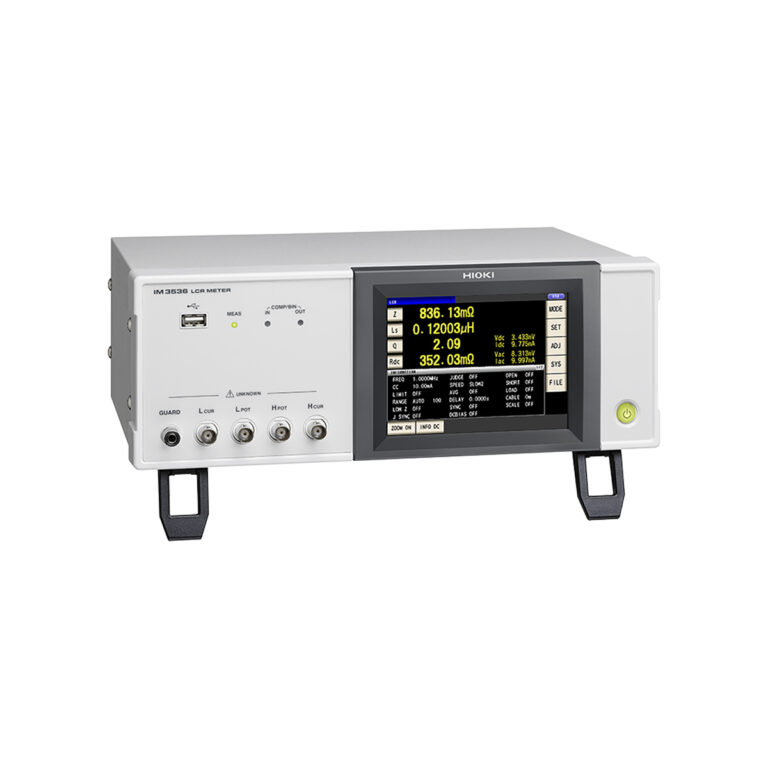

1. Hioki IM3536: Thiết bị phân tích trở kháng LCR cao cấp cho phòng R&D

Đây là dòng máy đo để bàn "Flagship" của Hioki, được thiết kế cho các ứng dụng đòi hỏi độ chính xác tuyệt đối và dải tần số rộng, phục vụ cho việc nghiên cứu phát triển sản phẩm mới hoặc kiểm tra mẫu (Sampling Inspection).

Dải tần số đo siêu rộng: Có khả năng thay đổi tần số liên tục từ DC (một chiều) đến 8 MHz, cho phép phân tích đặc tính của tụ điện ở nhiều điều kiện hoạt động khác nhau.
Độ chính xác cực cao: Sai số cơ bản chỉ ±0.05%, đảm bảo kết quả đo là chuẩn mực để tham chiếu.
Tốc độ đo nhanh: Thời gian đo tối thiểu chỉ 1ms (0.001 giây), giúp tăng năng suất khi cần kiểm tra số lượng lớn mẫu.
Đa dạng thông số: Đo được đồng thời nhiều thông số như L, C, R, Z, độ dẫn nạp (Y), góc pha (θ), hệ số tổn hao (D), hệ số phẩm chất (Q), và điện trở nối tiếp tương đương (ESR).
Kết nối mạnh mẽ: Tích hợp các cổng USB, LAN, GP-IB để kết nối với máy tính, trích xuất dữ liệu phục vụ phân tích chuyên sâu.

Hư Hỏng Bo Mạch Điện Tử Do Lỗi Tụ Điện Và Giải Pháp Sàng Lọc Từ Gốc

2. Hioki 3504-40/50/60: Giải pháp "ngựa thồ" cho dây chuyền sản xuất và phân loại

Dòng sản phẩm này được tối ưu hóa đặc biệt cho các dây chuyền sản xuất tụ điện MLCC và kiểm tra linh kiện đầu vào, tập trung vào tốc độ và khả năng phân loại tự động (Binning).

Tốc độ cao và chi phí hợp lý: Thời gian đo chỉ 2ms, đáp ứng tốc độ của các máy phân loại linh kiện tự động (Taping machines).
Chức năng phân loại (Comparator & BIN): Có khả năng chia linh kiện thành tối đa 14 hạng mục (bins) dựa trên giá trị đo được, giúp tự động phân loại tụ tốt, tụ sai số và tụ hỏng.
Chế độ điện áp không đổi (CV): Giúp đo chính xác các loại tụ điện gốm phụ thuộc vào điện áp (Voltage-dependent capacitors).
Tích hợp Contact Check: Đảm bảo độ tin cậy của phép đo bằng cách phát hiện lỗi tiếp xúc giữa que đo và linh kiện.
Thiết kế bền bỉ: Phù hợp hoạt động liên tục 24/7 trong môi trường nhà máy công nghiệp.

Hư Hỏng Bo Mạch Điện Tử Do Lỗi Tụ Điện Và Giải Pháp Sàng Lọc Từ Gốc

3. Hioki 3506-10: Máy đo điện dung chuyên dụng (C-Meter) tốc độ cao

Nếu nhu cầu chỉ tập trung vào việc đo điện dung (C) và hệ số tổn hao (D) của các tụ điện có giá trị thấp với tốc độ cực nhanh, thì mã 3506-10 là sự lựa chọn tối ưu nhất.

Chuyên trị điện dung thấp: Được thiết kế để đo chính xác các tụ điện có giá trị rất nhỏ (fF/pF) dùng trong viễn thông và cao tần.
Tốc độ đo "thần tốc": Thời gian đo nhanh nhất đạt 0.6ms (mili-giây), lý tưởng cho các dây chuyền sản xuất linh kiện chip rời tốc độ siêu cao.
Tần số đo 1kHz và 1MHz: Hai tần số tiêu chuẩn để kiểm tra hầu hết các loại tụ gốm và tụ phim.
Kích thước nhỏ gọn: Dễ dàng tích hợp vào các không gian hạn chế trong các máy tự động hoặc tủ điều khiển.
Khả năng chống nhiễu: Thiết kế mạch bảo vệ đặc biệt giúp loại bỏ nhiễu từ môi trường xung quanh, đảm bảo kết quả đo ổn định ngay cả với các giá trị cực nhỏ.

Hư Hỏng Bo Mạch Điện Tử Do Lỗi Tụ Điện Và Giải Pháp Sàng Lọc Từ Gốc

VI. MUA SẮM THIẾT BỊ CHÍNH HÃNG TẠI HIOKI VIỆT NAM

Việc đầu tư vào các thiết bị đo lường chính xác như Hioki IM3536 hay Hioki 3504 không chỉ là mua một công cụ, mà là mua sự an tâm và bảo chứng chất lượng cho sản phẩm của doanh nghiệp. Trong bối cảnh hàng giả, hàng nhái và thiết bị đo kém chất lượng tràn lan, việc tìm đúng nguồn cung cấp chính hãng là vô cùng quan trọng để tránh "tiền mất tật mang".

Hioki Vietnam tự hào là đơn vị đại diện chính thức, mang đến cho khách hàng trong nước các giải pháp đo lường chuẩn mực từ Nhật Bản. Khi lựa chọn mua sắm tại đây, quý khách hàng sẽ được đảm bảo các quyền lợi độc quyền:

Cam kết chính hãng: Tất cả sản phẩm đều được nhập khẩu trực tiếp, đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ), đảm bảo độ bền và độ chính xác theo công bố của nhà sản xuất.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của Hioki Vietnam sẽ giúp bạn phân tích nhu cầu, lựa chọn đúng mã sản phẩm (ví dụ: khi nào nên dùng IM3536, khi nào nên dùng 3504) để tối ưu hóa chi phí đầu tư.
Dịch vụ hậu mãi tiêu chuẩn Nhật: Khách hàng được hưởng chế độ bảo hành chính hãng, dịch vụ hiệu chuẩn thiết bị định kỳ và hỗ trợ kỹ thuật trọn đời trong suốt quá trình sử dụng.

Kiểm soát chất lượng tụ điện là bước đi nhỏ nhưng mang lại giá trị lớn, quyết định sự thành bại của một sản phẩm điện tử. Đừng để những lỗi linh kiện nhỏ bé làm ảnh hưởng đến uy tín doanh nghiệp bạn. Hãy liên hệ ngay với Hioki Vietnam để được tư vấn và trang bị những giải pháp đo lường tiên tiến nhất.
