Khi nào cần phân tích trở kháng thay vì chỉ đo điện trở?

Trong kỷ nguyên công nghệ điện tử phát triển với tốc độ chóng mặt, các linh kiện và mạch điện không còn hoạt động ở những tần số thấp hay dòng điện một chiều đơn giản nữa. Sự thu nhỏ kích thước của các vi mạch đi kèm với tần số hoạt động ngày càng cao đã đặt ra những thách thức to lớn cho quy trình kiểm tra chất lượng và nghiên cứu phát triển.

Một linh kiện có thể hoàn toàn bình thường khi đo bằng đồng hồ vạn năng, nhưng lại thất bại thảm hại khi lắp vào mạch điện thực tế đang vận hành ở tần số cao. Điều này tạo ra một điểm mù trong quản lý chất lượng, nơi các sai số tiềm ẩn không được phát hiện cho đến khi sản phẩm đến tay người dùng cuối. Sự khác biệt giữa lý thuyết tĩnh và thực tế động chính là vấn đề cốt lõi mà các kỹ sư cần phải lấp đầy bằng những công cụ chuyên sâu hơn, thay vì chỉ dựa vào các thông số cơ bản bề mặt.

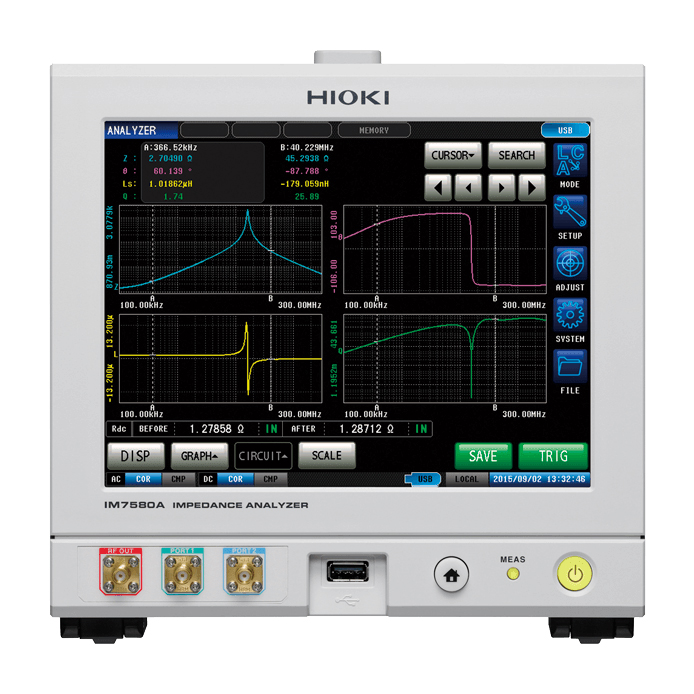

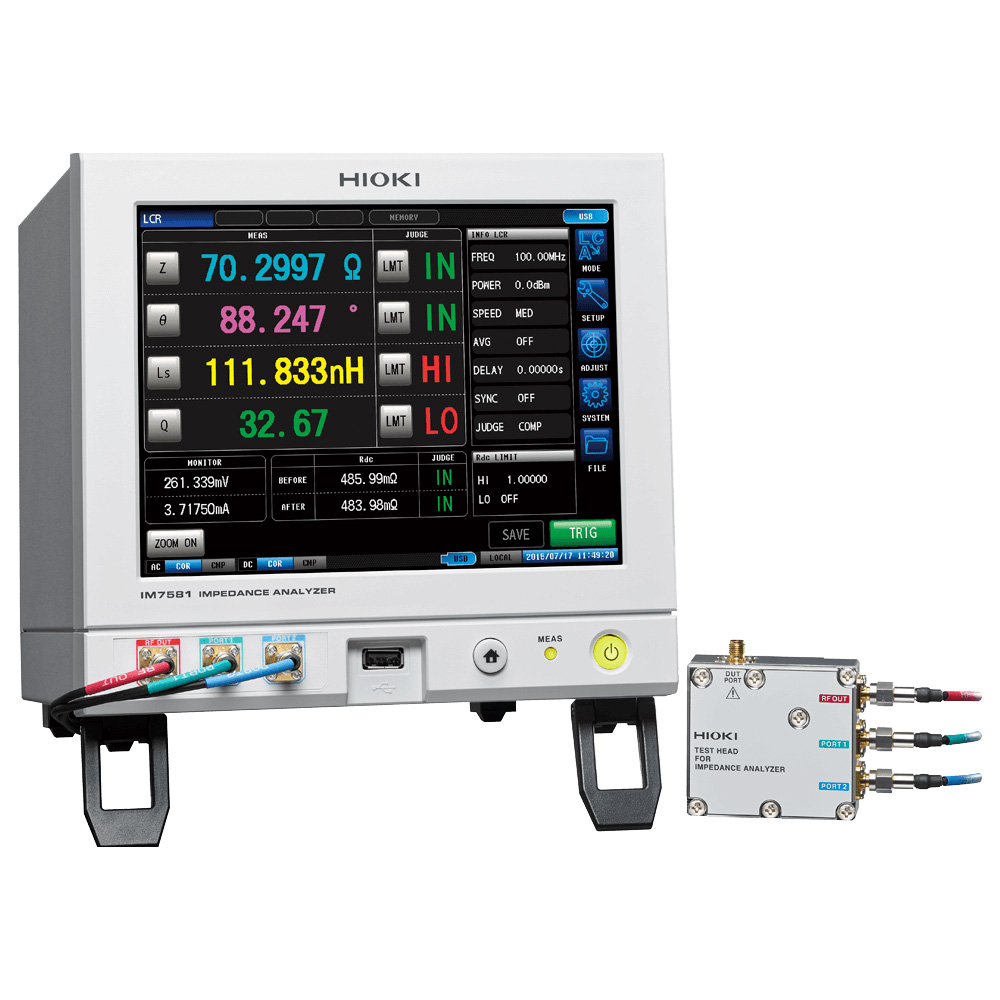

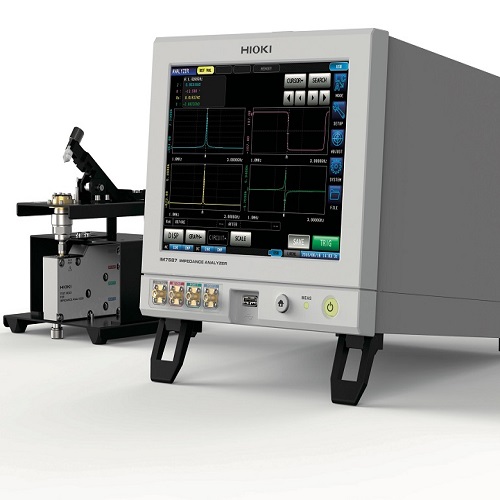

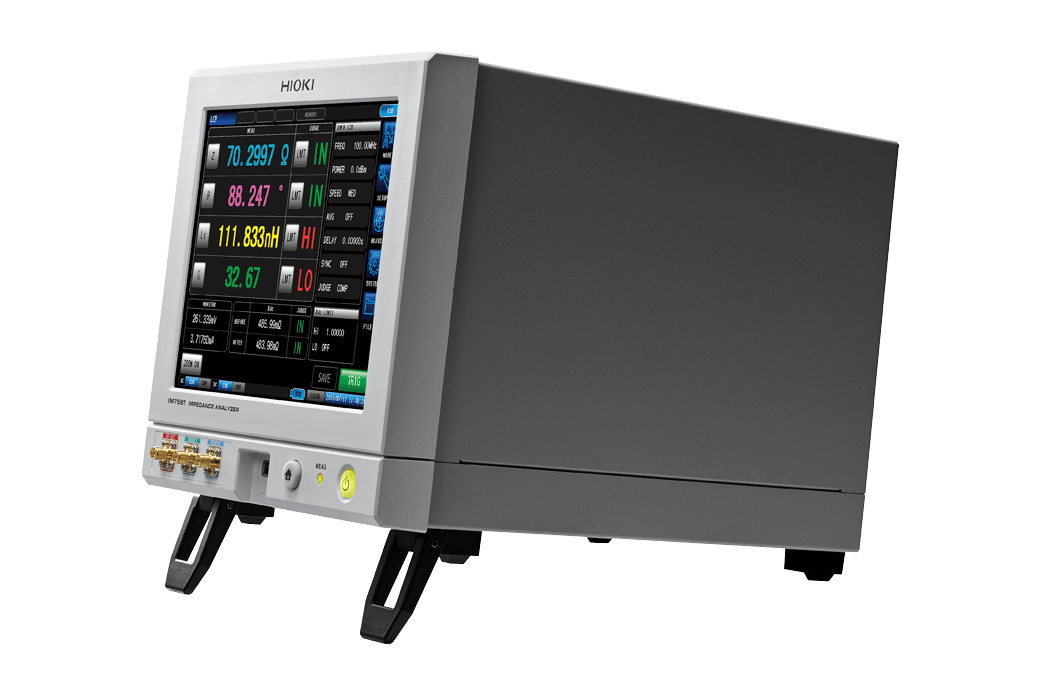

Để giải quyết bài toán hóc búa này, việc chuyển dịch từ đo điện trở thuần túy sang sử dụng thiết bị phân tích trở kháng là bước đi chiến lược cần thiết trong các nhà máy hiện đại. Công cụ này, hay còn gọi tắt là sp trong bài viết này, không chỉ cung cấp một con số đơn lẻ mà còn vẽ nên bức tranh toàn diện về hành vi của dòng điện khi đi qua vật liệu dưới tác động của tần số, giúp doanh nghiệp kiểm soát chặt chẽ chất lượng sản phẩm từ gốc rễ.

Khi nào cần phân tích trở kháng thay vì chỉ đo điện trở?

I. SỰ BIẾN ĐỔI CỦA LINH KIỆN DƯỚI TÁC ĐỘNG CỦA TẦN SỐ CAO

Chúng ta thường mặc định rằng một điện trở có giá trị cố định sẽ luôn giữ nguyên giá trị đó bất kể môi trường hoạt động. Tuy nhiên, trong vật lý thực nghiệm, mọi linh kiện đều có các thành phần ký sinh ẩn bên trong. Khi tần số dòng điện tăng lên, các thành phần này bắt đầu thức tỉnh và chi phối hoạt động của linh kiện, làm thay đổi hoàn toàn tính chất ban đầu của nó. Một cuộn cảm ở tần số thấp có đặc tính cảm kháng, nhưng khi tần số tăng đến một ngưỡng nhất định, điện dung ký sinh giữa các vòng dây sẽ biến nó thành một tụ điện.

Một tụ điện dùng để lọc nhiễu có thể biến thành một cuộn cảm do độ tự cảm của chân linh kiện, khiến nó mất hoàn toàn khả năng lọc nhiễu ở tần số cao. Hiện tượng này xảy ra rất phổ biến và là nguyên nhân chính gây ra các lỗi chập chờn khó hiểu trong các mạch điện tử công suất lớn. Nếu chỉ sử dụng phép đo điện trở một chiều thông thường, kỹ sư sẽ hoàn toàn bỏ qua các yếu tố phản kháng này.

Hậu quả là mạch điện được thiết kế hoạt động tốt trên giấy tờ nhưng lại bị nhiễu tín hiệu, quá nhiệt hoặc hoạt động không ổn định khi vận hành thực tế. Việc phân tích trở kháng cho phép quét một dải tần số rộng để xác định chính xác điểm cộng hưởng và vùng tần số mà linh kiện hoạt động ổn định nhất, giúp loại bỏ rủi ro ngay từ khâu thiết kế.

II. ĐÁNH GIÁ SỨC KHỎE CHUYÊN SÂU CHO CÔNG NGHỆ PIN VÀ NĂNG LƯỢNG

Ngành công nghiệp xe điện và năng lượng tái tạo đang yêu cầu những tiêu chuẩn khắt khe chưa từng có đối với hệ thống lưu trữ năng lượng. Pin Lithium hay nhiên liệu Hydro không đơn thuần là một bình chứa điện mà là một hệ thống điện hóa phức tạp, nơi các phản ứng diễn ra liên tục. Việc đo nội trở bằng dòng một chiều chỉ cho biết khả năng dẫn điện tại thời điểm đó, giống như việc khám bệnh chỉ bằng cách đo nhiệt độ, không thể dự báo được tuổi thọ hay các biến đổi hóa học sâu bên trong.

Phương pháp phân tích trở kháng điện hóa mang lại cái nhìn sâu sắc hơn bằng cách bóc tách lớp vỏ bọc bên ngoài để nhìn thấu vào cấu trúc bên trong của viên pin. Ở vùng tần số cao, thiết bị sẽ xác định được trở kháng của dung dịch điện ly, giúp kỹ sư biết được dung môi bên trong có bị khô kiệt hay biến chất hay không. Khi chuyển sang vùng tần số trung bình, các phép đo sẽ tập trung vào tốc độ phản ứng tại bề mặt điện cực, nếu chỉ số này cao bất thường, đó là dấu hiệu cho thấy pin đã bị chai và khả năng xả dòng lớn bị suy giảm nghiêm trọng.

Tại vùng tần số thấp, máy đo sẽ phân tích quá trình khuếch tán của các ion trong vật liệu điện cực. Đây là thông số sống còn để đánh giá xem viên pin có thể sạc nhanh mà không bị quá nhiệt hay không. Nhờ việc phân tích liên tục theo dạng biểu đồ liền mạch này mà nhà sản xuất có thể phát hiện sớm các lỗi tiềm ẩn như sự hình thành nhánh cây gây ngắn mạch hay sự lão hóa của lớp màng ngăn bảo vệ, điều mà các phương pháp đo thông thường hoàn toàn bất lực.

III. KIỂM SOÁT TÍNH CHẤT VẬT LIỆU ĐIỆN MÔI TRONG MẠCH IN

Trong các thiết bị viễn thông thế hệ mới, radar hay máy chủ dữ liệu tốc độ cao, vật liệu làm bo mạch đóng vai trò quyết định đến sự toàn vẹn của tín hiệu. Lúc này, bo mạch không chỉ là giá đỡ linh kiện mà chính là môi trường truyền dẫn quan trọng.

Để đảm bảo tín hiệu không bị suy hao hay méo dạng, các kỹ sư cần quan tâm đến hai thông số cốt tử mà chỉ có máy phân tích trở kháng mới đo được chính xác:

Hằng số điện môi: Thông số này quyết định tốc độ truyền của tín hiệu và trở kháng đặc tính của đường mạch. Nếu hằng số điện môi không ổn định theo tần số, các gói dữ liệu truyền đi sẽ bị lệch pha, dẫn đến lỗi dữ liệu trong truyền dẫn kỹ thuật số, khiến thông tin nhận được không còn chính xác.
Hệ số tổn hao điện môi: Đây là thước đo xem vật liệu sẽ tiêu hao bao nhiêu năng lượng của tín hiệu và chuyển hóa thành nhiệt. Một vật liệu có hệ số tổn hao lớn sẽ làm giảm biên độ tín hiệu nhanh chóng và gây nóng mạch in dù không có linh kiện công suất nào hoạt động, làm giảm đáng kể tuổi thọ thiết bị.

Việc kiểm soát chặt chẽ hai thông số này ngay từ khâu nhập nguyên liệu thô giúp loại bỏ các lô hàng kém chất lượng, ngăn chặn tình trạng thiết bị hoạt động chập chờn hoặc quá nhiệt không rõ nguyên nhân sau khi đã lắp ráp hoàn thiện.

IV. XÁC ĐỊNH TẦN SỐ CỘNG HƯỞNG CỦA CÁC PHẦN TỬ ÁP ĐIỆN

Các thiết bị tạo xung nhịp, cảm biến siêu âm, hay các bộ lọc cơ điện trong điện thoại thông minh đều dựa trên hoạt động của các vật liệu áp điện hoặc gốm kỹ thuật. Đặc điểm sống còn của nhóm linh kiện này là chúng chỉ hoạt động hiệu quả tại một điểm tần số cộng hưởng rất hẹp. Nếu sử dụng đồng hồ vạn năng để đo, chúng ta chỉ nhận được kết quả là hở mạch vì về mặt tĩnh điện, chúng có điện trở cách điện vô cùng lớn. Tuy nhiên, bản chất hoạt động của chúng lại nằm ở sự dao động cơ học.

Khi thực hiện quét tần số bằng thiết bị chuyên dụng, biểu đồ sẽ hiển thị rõ ràng điểm cộng hưởng nối tiếp, nơi trở kháng giảm xuống mức thấp nhất để dòng điện đi qua tối đa, giúp mạch hoạt động mạnh mẽ. Ngay sau đó là điểm cộng hưởng song song, nơi trở kháng tăng vọt lên cao nhất để ngăn chặn các tín hiệu không mong muốn. Sự chênh lệch giữa hai điểm này cùng độ dốc của sườn xung sẽ cho biết chất lượng của linh kiện.

Nếu hệ số phẩm chất cơ học thấp hoặc các điểm tần số này bị lệch so với thiết kế chuẩn, mạch dao động sẽ không thể khởi động, hoặc tạo ra tín hiệu sai lệch khiến vi xử lý trung tâm bị treo. Do đó, việc sàng lọc các linh kiện áp điện không thể dựa vào điện trở, mà buộc phải dựa vào đặc tính cộng hưởng động để đảm bảo độ chính xác tuyệt đối cho các thiết bị định vị hay đo lường thời gian.

V. MÔ HÌNH HÓA MẠCH TƯƠNG ĐƯƠNG ĐỂ TỐI ƯU THIẾT KẾ

Một ứng dụng mạnh mẽ khác đưa việc phân tích trở kháng lên tầm cao mới là khả năng trích xuất thông số cho các mô hình mạch tương đương. Trong thực tế thiết kế mạch, các kỹ sư không thể đưa một linh kiện vật lý vào phần mềm mô phỏng trên máy tính mà cần các thông số cụ thể đại diện cho linh kiện đó. Thiết bị phân tích sẽ tính toán từ dữ liệu đo thực tế để tách bạch các giá trị ẩn bên trong mà nhà sản xuất thường không ghi trên vỏ.

Các thông số quan trọng thường được trích xuất bao gồm:

Điện trở nối tiếp tương đương (ESR): Đây là yếu tố then chốt trong các tụ điện lọc nguồn. Nếu giá trị này cao sẽ gây ra sụt áp lớn và làm nóng tụ điện nhanh chóng, dẫn đến phồng rộp hoặc nổ tụ sau một thời gian ngắn hoạt động.
Độ tự cảm nối tiếp tương đương (ESL): Thông số này đặc biệt quan trọng với các mạch xử lý tốc độ cao. Nếu giá trị này cao sẽ tạo ra các gai điện áp phá hủy các linh kiện bán dẫn khác trong mạch khi dòng điện thay đổi đột ngột.
Điện dung thực tế tại tần số làm việc: Giá trị điện dung thường bị suy giảm khi tần số tăng cao, việc biết chính xác giá trị này giúp kỹ sư tính toán mạch lọc nhiễu chính xác hơn.

Nhờ đó, đội ngũ nghiên cứu và phát triển có thể chọn đúng loại tụ điện có điện trở nội thấp cho mạch lọc nguồn, hoặc chọn cuộn cảm phù hợp cho mạch cao tần. Đây là sự chuyển dịch từ việc thử nghiệm thủ công sang thiết kế chính xác dựa trên dữ liệu thực, giúp rút ngắn thời gian đưa sản phẩm ra thị trường và giảm thiểu chi phí sửa lỗi phần cứng.

VI. MUA SẮM THIẾT BỊ TẠI HIOKIVIETNAM

Khi lựa chọn đồng hành cùng Hioki Việt Nam, quý khách hàng nhận được những cam kết vàng:

Dải tần số rộng và linh hoạt: Cung cấp các dòng máy từ tần số thấp cho nghiên cứu vật liệu đến tần số siêu cao cho viễn thông, phù hợp với mọi quy mô phòng thí nghiệm.
Độ chính xác và lặp lại cao: Công nghệ đo lường tiên tiến giúp loại bỏ nhiễu nền, đảm bảo kết quả đo luôn ổn định ngay cả khi đo các giá trị trở kháng cực nhỏ hoặc cực lớn.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Việt Nam am hiểu sâu sắc về ứng dụng, sẵn sàng tư vấn giải pháp gá kẹp phù hợp nhất để giảm thiểu sai số tiếp xúc.
Dịch vụ hậu mãi chính hãng: Đảm bảo quy trình bảo hành, bảo trì và hiệu chuẩn theo đúng tiêu chuẩn của nhà sản xuất, giúp thiết bị duy trì tuổi thọ và độ tin cậy lâu dài.

Việc đầu tư vào công nghệ phân tích trở kháng đòi hỏi sự chính xác tuyệt đối, bởi sai số trong phép đo này sẽ dẫn đến những quyết định sai lầm trong cả dây chuyền sản xuất. Hioki Việt Nam tự hào mang đến hệ sinh thái thiết bị đo lường chuẩn Nhật Bản, đáp ứng những tiêu chuẩn khắt khe nhất của nền công nghiệp điện tử hiện đại.
