Những lỗi thường gặp khi dùng Ampe kìm AC trong sửa chữa điện

Trong công tác kiểm tra và bảo trì hệ thống điện, việc đo lường chính xác cường độ dòng điện đóng vai trò then chốt để chẩn đoán trạng thái hoạt động của thiết bị. Một kết quả đo tin cậy giúp kỹ thuật viên phát hiện sớm các dấu hiệu quá tải, hư hỏng động cơ hay sự mất cân bằng pha trước khi sự cố nghiêm trọng xảy ra.

Tuy nhiên, thực tế hiện trường cho thấy có rất nhiều trường hợp thiết bị đo hoàn toàn tốt nhưng kết quả thu được lại sai lệch nghiêm trọng so với thực tế. Nguyên nhân chủ yếu xuất phát từ những sai sót trong thao tác kỹ thuật hoặc sự thiếu hiểu biết về nguyên lý hoạt động của các cảm biến từ trường bên trong thiết bị.

Để đảm bảo an toàn và hiệu quả công việc, người sử dụng cần nắm vững các nguyên tắc vận hành cơ bản của ampe kìm AC. Bài viết dưới đây sẽ đi sâu phân tích những lỗi kỹ thuật phổ biến nhất và cách khắc phục triệt để, giúp bạn tối ưu hóa quy trình đo lường điện năng.

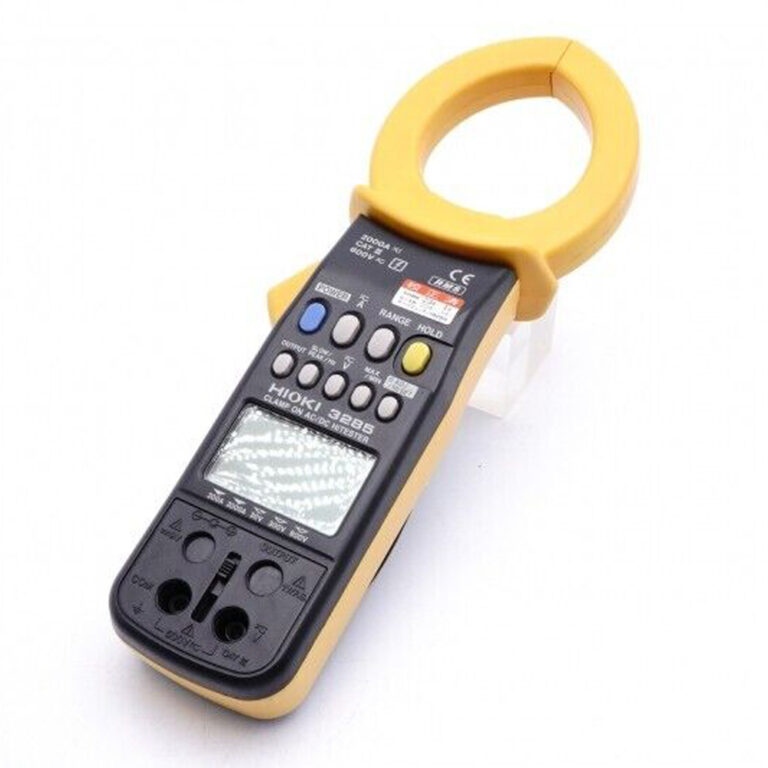

Những lỗi thường gặp khi dùng Ampe kìm AC trong sửa chữa điện

I. LỖI KẸP ĐỒNG THỜI NHIỀU DÂY DẪN CÙNG LÚC

Đây là lỗi cơ bản và phổ biến nhất mà những người mới tiếp xúc với ampe kìm thường mắc phải, dẫn đến tình trạng đồng hồ hiển thị số 0 hoặc một giá trị rất nhỏ không đáng kể mặc dù tải đang hoạt động hết công suất. Để hiểu tại sao lỗi này xảy ra, chúng ta cần quay lại nguyên lý hoạt động cốt lõi của ampe kìm AC, đó là định luật cảm ứng điện từ. Dòng điện chạy trong dây dẫn sẽ sinh ra một từ trường xoay chiều bao quanh nó, và cảm biến trong gọng kìm sẽ thu nhận từ trường này để quy đổi ra giá trị dòng điện (Ampe).

Trong một mạch điện xoay chiều một pha khép kín, dòng điện đi vào thiết bị qua dây Lửa (L - Line) và đi ra qua dây Trung tính (N - Neutral). Tại mọi thời điểm, dòng điện trên hai dây này luôn có độ lớn bằng nhau nhưng chiều di chuyển ngược nhau. Theo quy tắc vật lý, hai dòng điện ngược chiều sẽ sinh ra hai từ trường ngược chiều nhau. Nếu bạn kẹp gọng kìm bao quanh cả hai dây cùng một lúc, hai từ trường này sẽ triệt tiêu lẫn nhau bên trong vòng kìm. Kết quả là tổng từ thông móc vòng qua cảm biến gần như bằng 0, khiến thiết bị không thể đo được dòng điện tiêu thụ của tải.

Nếu trong trường hợp kẹp cả hai dây mà đồng hồ vẫn hiển thị một giá trị nhỏ (ví dụ vài mili-ampe), thì đó không phải là dòng điện tải, mà là dòng rò (leakage current) đi xuống đất do cách điện bị lão hóa. Để đo chính xác dòng điện làm việc của thiết bị, quy tắc bắt buộc là phải tách riêng từng dây dẫn và chỉ kẹp gọng kìm vào một dây đơn duy nhất (dây Lửa hoặc dây Trung tính) tại một thời điểm. Đối với các loại cáp điện có vỏ bọc chứa nhiều lõi bên trong, kỹ thuật viên cần phải bóc tách lớp vỏ tại vị trí đấu nối hoặc trong tủ điện để có thể tiếp cận từng lõi dây riêng biệt.

II. BỎ QUA TÍNH NĂNG TRUE RMS KHI ĐO TẢI PHI TUYẾN

Trong các nhà máy hiện đại, các loại tải thuần trở truyền thống đang dần được thay thế bởi các thiết bị điện tử công suất như biến tần (VFD), bộ điều khiển động cơ, đèn LED hay bộ nguồn máy tính (SMPS). Đặc điểm chung của các thiết bị này là dòng điện tiêu thụ không còn là hình sin chuẩn mà bị méo dạng, chứa nhiều xung nhọn và sóng hài. Việc sử dụng các ampe kìm đời cũ hoặc giá rẻ sử dụng phương pháp đo trung bình (Mean Value) sẽ dẫn đến những sai số nghiêm trọng.

Những vấn đề cụ thể khi không sử dụng ampe kìm True RMS bao gồm:

Nguyên lý tính toán sai lệch: Các thiết bị đo trung bình được thiết kế dựa trên giả định rằng mọi dòng điện đều là hình sin hoàn hảo. Chúng đo giá trị trung bình của sóng rồi nhân với hệ số cố định 1.11 để ra kết quả. Khi gặp sóng méo của biến tần, cách tính này hoàn toàn sai về mặt toán học.
Kết quả hiển thị thấp hơn thực tế: Thực nghiệm cho thấy khi đo dòng đầu vào của biến tần hoặc bộ nguồn xung, ampe kìm loại thường sẽ hiển thị kết quả thấp hơn thực tế từ 30% đến 40%. Điều này cực kỳ nguy hiểm vì kỹ thuật viên sẽ lầm tưởng hệ thống đang non tải.
Nguy cơ quá tải hệ thống: Dựa vào con số sai lệch thấp đó, người vận hành có thể chủ quan lắp thêm tải vào mạch điện hoặc chọn dây dẫn tiết diện nhỏ hơn yêu cầu. Hậu quả là dây dẫn bị quá nhiệt, aptomat nhảy liên tục hoặc thậm chí gây cháy nổ do quá tải thực tế.
Đánh giá sai hiệu suất thiết bị: Việc không ghi nhận đúng năng lượng tiêu thụ khiến việc tính toán hiệu suất năng lượng của nhà máy bị sai lệch, ảnh hưởng đến các báo cáo kiểm toán năng lượng và kế hoạch tiết kiệm điện.

Những lỗi thường gặp khi dùng Ampe kìm AC trong sửa chữa điện

III. KHÔNG CHÚ Ý ĐẾN DÒNG KHỞI ĐỘNG VÀ TẦN SỐ HOẠT ĐỘNG

Một sai lầm kỹ thuật khác thường bị bỏ qua là sự không tương thích giữa tốc độ phản hồi của thiết bị và đặc tính thay đổi nhanh của dòng điện. Điển hình là quá trình đo dòng khởi động (Inrush Current) của động cơ điện. Khi một động cơ lớn bắt đầu chạy, dòng điện có thể tăng vọt lên gấp 5 đến 7 lần dòng định mức trong khoảng thời gian rất ngắn (thường chỉ khoảng 100ms đến vài giây).

Nếu sử dụng một chiếc ampe kìm thông thường chỉ có chức năng "Max Hold", thiết bị sẽ không đủ nhanh để bắt được đỉnh dòng điện này. Nguyên nhân là do tốc độ lấy mẫu của chip xử lý thấp và thời gian tích hợp tín hiệu quá dài. Kết quả đo được chỉ là một giá trị trung gian, thấp hơn nhiều so với dòng khởi động thực tế. Điều này dẫn đến việc kỹ sư chọn sai ngưỡng tác động của relay nhiệt hoặc chọn sai kích cỡ aptomat, gây ra hiện tượng "nhảy sai" mỗi khi khởi động máy. Để khắc phục, cần sử dụng các dòng ampe kìm chuyên dụng có chức năng đo Inrush với thời gian phản hồi nhanh (thường là 100ms).

Còn về tần số, hầu hết ampe kìm AC được thiết kế tối ưu cho tần số 50Hz/60Hz. Tuy nhiên, đầu ra của biến tần thường có sóng mang tần số cao (lên tới hàng kHz). Khi đo ở tần số này, hiện tượng tổn hao do dòng xoáy và từ trễ trong gọng kìm sẽ tăng mạnh, làm nóng gọng kìm và gây sai số dương (kết quả cao hơn thực tế). Ngược lại, ở các tần số quá thấp, độ nhạy của biến dòng (CT) giảm xuống. Do đó, cần kiểm tra kỹ thông số "Dải tần hoạt động" (Frequency Response) của thiết bị trước khi đo các ứng dụng đặc biệt.

IV. SAI SÓT DO VỊ TRÍ KẸP VÀ VỆ SINH GỌNG KÌM

Độ chính xác của phép đo cảm ứng từ phụ thuộc rất lớn vào sự hoàn hảo của mạch từ khép kín. Bất kỳ sự cản trở vật lý nào trên đường đi của từ thông cũng sẽ làm thay đổi kết quả hiển thị. Nhiều kỹ thuật viên thường tập trung vào màn hình số mà quên mất rằng thao tác vật lý tại vị trí gọng kìm mới là yếu tố quyết định độ tin cậy của phép đo.

Các lỗi thao tác vật lý thường gặp cần lưu ý:

Gọng kìm không khép kín hoàn toàn: Đây là nguyên nhân gây sai số lớn nhất. Bụi bẩn, dầu mỡ công nghiệp hoặc rỉ sét bám vào bề mặt tiếp xúc giữa hai hàm kẹp sẽ tạo ra một khe hở không khí (air gap). Khe hở này làm tăng từ trở của mạch từ, khiến dòng điện đo được thấp hơn đáng kể so với thực tế.
Hầu hết các ampe kìm được nhà sản xuất hiệu chuẩn để đạt độ chính xác cao nhất khi dây dẫn nằm ở vị trí trung tâm của hàm kẹp (thường có vạch đánh dấu). Nếu dây dẫn nằm lệch sát về một phía hoặc chạm vào gọng kìm, sự phân bố từ trường không đều có thể gây sai số từ 1% đến 3%.
Môi trường tủ điện thường có mật độ dây dày đặc. Nếu đo một dây dẫn nhưng lại để gọng kìm nằm quá gần một thanh cái (busbar) hoặc máy biến áp lớn khác, từ trường tản của các thiết bị lân cận sẽ gây nhiễu lên cảm biến, làm trị số hiển thị dao động không ổn định.
Góc kẹp không vuông góc: Để tối ưu hóa việc cắt các đường sức từ, dây dẫn nên đi vuông góc với mặt phẳng của gọng kìm. Việc kẹp chéo hoặc xiên dây tuy không gây sai số quá lớn như hở gọng kìm nhưng cũng làm giảm độ chính xác của các thiết bị đo lường cao cấp.

Những lỗi thường gặp khi dùng Ampe kìm AC trong sửa chữa điện

V. LỰA CHỌN SAI DẢI ĐO VÀ CẤP ĐỘ AN TOÀN

Việc sử dụng một thiết bị không phù hợp với quy mô dòng điện cần đo là một lỗi kỹ thuật ảnh hưởng trực tiếp đến độ phân giải và tính chính xác. Một sai lầm phổ biến là dùng ampe kìm có dải đo lớn (ví dụ 1000A hoặc 2000A) để đo các dòng điện quá nhỏ (dưới 1A hoặc vài chục mA). Ở dải đo thấp của các kìm dòng lớn, tỷ lệ tín hiệu trên nhiễu (S/N ratio) rất thấp, đồng thời thiết bị dễ chịu ảnh hưởng bởi từ trường trái đất hoặc nhiễu môi trường. Kết quả đo được thường không ổn định và thiếu tin cậy. Nếu công việc yêu cầu đo dòng nhỏ hoặc dòng rò, bắt buộc phải sử dụng ampe kìm chuyên dụng đo dòng rò (Leakage Clamp Meter) với độ phân giải cao và khả năng chống nhiễu tốt hơn.

Quan trọng hơn cả vấn đề sai số là rủi ro về an toàn điện. Mỗi ampe kìm được xếp hạng theo cấp độ an toàn (CAT Rating) như CAT III 600V, CAT IV 1000V... Lỗi nghiêm trọng nhất có thể dẫn đến tai nạn là sử dụng thiết bị có cấp độ bảo vệ thấp (ví dụ CAT II) để đo lường tại các vị trí nguồn năng lượng lớn như đầu nguồn tủ phân phối hay ngoài trời (nơi yêu cầu CAT IV). Khi xảy ra sự cố quá áp đột ngột do sét đánh hoặc thao tác đóng cắt lưới điện, thiết bị không đủ chuẩn sẽ không thể ngăn chặn hồ quang điện, dẫn đến nguy cơ nổ thiết bị và gây thương tích cho người vận hành. Do đó, việc kiểm tra thông số CAT trên thân máy trước khi thao tác là quy tắc sống còn.

VI. MUA SẮM AMPE KÌM AC TẠI HIOKI VIỆT NAM

Để hạn chế tối đa các sai số kỹ thuật và đảm bảo an toàn tuyệt đối trong quá trình làm việc, việc trang bị một chiếc ampe kìm chất lượng cao từ thương hiệu uy tín là điều kiện tiên quyết. Hioki Vietnam là đơn vị cung cấp các giải pháp đo lường điện năng chuẩn mực, giúp các kỹ sư giải quyết triệt để các thách thức trong môi trường đo lường phức tạp.

Khi lựa chọn thiết bị tại Hioki Vietnam, khách hàng sẽ nhận được những lợi ích thiết thực sau:

Thiết kế gọng kìm ưu việt: Các dòng ampe kìm Hioki sở hữu thiết kế gọng kìm mảnh nhưng cực kỳ chắc chắn, giúp dễ dàng thao tác trong các tủ điện chật hẹp mà vẫn đảm bảo độ khép kín mạch từ hoàn hảo, loại bỏ sai số do khe hở không khí.
Công nghệ True RMS chính xác: Tích hợp chip xử lý hiệu năng cao, đảm bảo kết quả đo chính xác trên mọi loại tải phi tuyến, biến tần và dòng khởi động, giúp kỹ sư đưa ra các chẩn đoán đúng đắn.
Tiêu chuẩn an toàn quốc tế: Tất cả sản phẩm đều được kiểm định nghiêm ngặt theo tiêu chuẩn CAT III, CAT IV, mang lại sự bảo vệ tối đa cho người dùng trước các rủi ro về điện.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia sẵn sàng hỗ trợ khách hàng lựa chọn đúng model phù hợp với từng ứng dụng cụ thể (đo dòng tải, đo dòng rò, đo HVAC...) và hướng dẫn sử dụng đúng cách.
Dịch vụ hậu mãi chính hãng: Chính sách bảo hành minh bạch, linh kiện thay thế sẵn có và dịch vụ hiệu chuẩn đạt chuẩn giúp thiết bị luôn duy trì độ ổn định và chính xác trong suốt vòng đời sử dụng.

Độ chính xác của phép đo dòng điện phụ thuộc rất nhiều vào thao tác kỹ thuật và sự am hiểu của người sử dụng về thiết bị. Việc tuân thủ quy tắc tách dây, sử dụng đúng tính năng True RMS và vệ sinh thiết bị định kỳ sẽ giúp loại bỏ hầu hết các sai số thường gặp.
