Phát hiện dòng rò sớm – Bảo vệ hệ thống an toàn tuyệt đối

Trong môi trường vận hành các hệ thống điện công nghiệp và dân dụng hiện đại, sự ổn định của dòng điện đóng vai trò then chốt đối với tuổi thọ thiết bị và an toàn của con người. Những sự cố ngắt điện đột ngột không rõ lý do thường gây ra thiệt hại lớn về kinh tế, làm gián đoạn dây chuyền sản xuất và tốn kém thời gian truy tìm nguyên nhân gốc rễ.

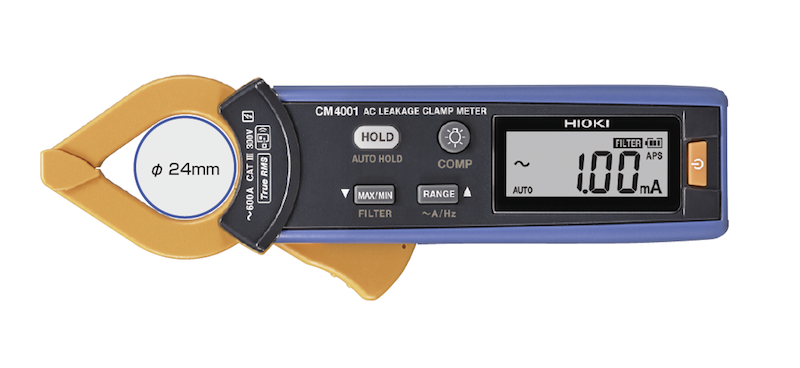

Để kiểm soát tình trạng này, các kỹ sư bảo trì cần một công cụ chuyên dụng có khả năng nhìn thấu những bất thường nhỏ nhất bên trong lớp vỏ cách điện mà không cần phải ngắt nguồn hệ thống. Thiết bị ampe kìm đo dòng rò chính là trợ thủ đắc lực giúp giám sát liên tục, phân tích chính xác các chỉ số rò rỉ điện năng dù là nhỏ nhất, đảm bảo tính toàn vẹn cho mạng lưới điện.

Việc ứng dụng công nghệ đo lường không xâm lấn này đã thay đổi hoàn toàn tư duy bảo dưỡng từ khắc phục sự cố sang dự đoán và ngăn chặn trước khi hỏng hóc xảy ra. Đây là bước tiến quan trọng trong việc quản lý năng lượng và bảo vệ tài sản kỹ thuật số cũng như cơ sở hạ tầng vật lý.

Phát hiện dòng rò sớm – Bảo vệ hệ thống an toàn tuyệt đối

I. SỰ GIÁN ĐOẠN VẬN HÀNH TỪ NHỮNG SỰ CỐ ĐIỆN VÔ HÌNH

Môi trường vận hành tại các trung tâm dữ liệu (Data Center) hoặc các nhà máy sản xuất linh kiện bán dẫn có đặc thù rất khác biệt so với điện dân dụng thông thường. Tại đây, mật độ dày đặc của các thiết bị điện tử, bộ nguồn chuyển mạch (Switching Power Supply) và hệ thống máy chủ (Server) tạo ra một môi trường điện từ trường cực kỳ phức tạp. Vấn đề lớn nhất mà đội ngũ quản lý kỹ thuật tại các cơ sở này thường xuyên đối mặt là hiện tượng các thiết bị bảo vệ (RCD/ELCB) tác động ngắt điện ngẫu nhiên mà không rõ nguyên nhân.

Sự cố này thường không xuất phát từ việc quá tải hay ngắn mạch trực tiếp, mà do sự tổng hòa của nhiều dòng rò rỉ nhỏ từ hàng nghìn tụ lọc nhiễu bên trong các bộ nguồn điện tử. Khi hoạt động đơn lẻ, dòng rò của một máy chủ là không đáng kể, nhưng khi hàng trăm máy chủ cùng vận hành trên một lộ đường dây, tổng dòng rò này sẽ tăng lên con số báo động. Hơn nữa, sự hiện diện của sóng hài bậc cao do các thiết bị phi tuyến sinh ra làm méo dạng sóng dòng điện, khiến các thiết bị đo lường thông thường bị "mù" hoặc đưa ra các chỉ số sai lệch hoàn toàn so với thực tế.

Nếu không có công cụ chuyên sâu để phân tách đâu là dòng rò do lỗi cách điện và đâu là dòng rò tự nhiên của thiết bị (an toàn), kỹ sư buộc phải nới lỏng các ngưỡng bảo vệ an toàn để duy trì hoạt động, vô tình đẩy hệ thống vào tình trạng rủi ro cháy nổ cao. Do đó, nhu cầu cấp thiết là phải có một phương pháp giám sát minh bạch, chính xác từng miliampe ngay trong môi trường nhiễu động này.

II. HẠN CHẾ KỸ THUẬT CỦA CÁC PHƯƠNG PHÁP ĐO LƯỜNG TRUYỀN THỐNG

Trước đây, khi chưa có các thiết bị kìm kẹp chuyên dụng cho dòng rò, việc kiểm tra cách điện thường dựa vào phương pháp đo điện trở cách điện (Megohm). Mặc dù phương pháp này rất chính xác để đánh giá chất lượng dây dẫn, nhưng nó tồn tại một nhược điểm chí mạng trong môi trường sản xuất liên tục: Yêu cầu phải ngắt điện hoàn toàn hệ thống.

Việc ngắt điện để đo đạc từng lộ dây là điều bất khả thi đối với các hệ thống yêu cầu vận hành 24/7 như bệnh viện, server máy tính hay lò nung công nghiệp. Hơn nữa, việc đo điện trở cách điện là phép đo tĩnh, nó không phản ánh đúng thực tế khi hệ thống đang chịu tải, nóng lên và chịu tác động của từ trường xung quanh.

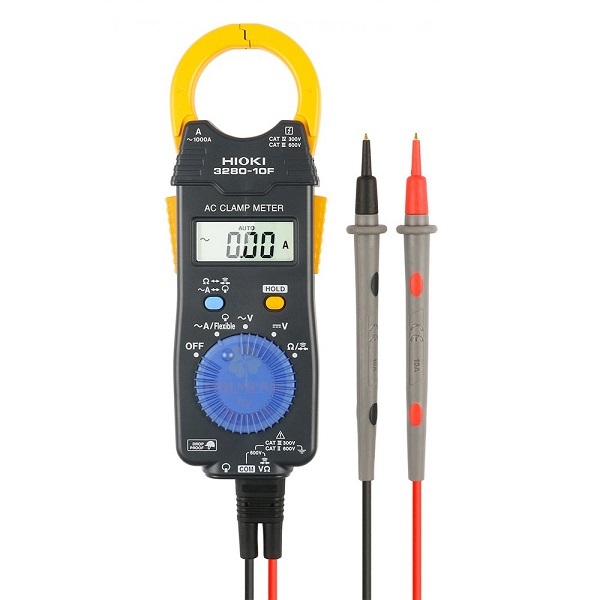

Việc sử dụng các ampe kìm thông thường (chuyên đo dòng tải lớn) cũng không mang lại hiệu quả trong trường hợp này.

Độ phân giải thấp: Các ampe kìm đo tải thường chỉ đo chính xác ở mức Ampe, trong khi dòng rò nguy hiểm chỉ nằm ở mức vài miliampe. Sự chênh lệch thang đo khiến các thiết bị thông thường hiển thị số "0" tròn trĩnh dù thực tế đang có rò rỉ.
Nhiễu từ trường: Môi trường công nghiệp đầy rẫy nhiễu từ các thiết bị khác. Các thiết bị đo không chuyên dụng sẽ thu nhận cả các tín hiệu nhiễu này, dẫn đến kết quả sai lệch, khiến kỹ sư đưa ra phán đoán sai lầm.
Kích thước gọng kìm: Các thiết bị cũ thường có thiết kế gọng kìm lớn, khó luồn lách vào các tủ điện phân phối dày đặc dây dẫn để kẹp chính xác từng pha hoặc dây tiếp địa.

Phát hiện dòng rò sớm – Bảo vệ hệ thống an toàn tuyệt đối

III. CƠ CHẾ GIÁM SÁT ĐIỆN NĂNG LIÊN TỤC KHÔNG NGẮT MẠCH

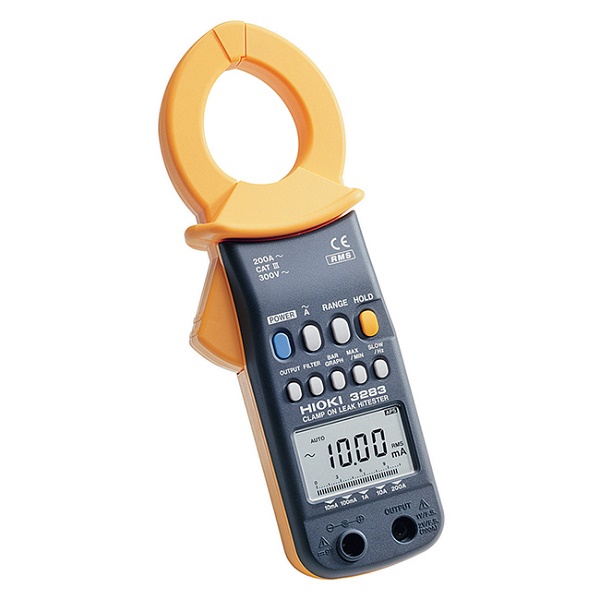

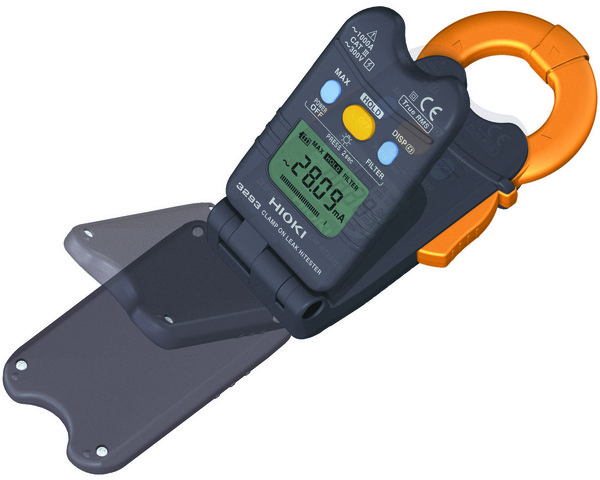

Để giải quyết bài toán hóc búa trên, dòng thiết bị đo dòng rò dạng kẹp được thiết kế với những cảm biến từ trường cực nhạy và thuật toán xử lý tín hiệu đặc biệt. Nguyên lý hoạt động dựa trên định luật Kirchhoff: tổng dòng điện đi vào và đi ra trong một mạch kín phải bằng không. Khi kẹp thiết bị vào cả hai dây (pha và trung tính) của một mạch điện 1 pha, hoặc cả 3 dây pha (và trung tính) của mạch 3 pha, thiết bị sẽ đo tổng vector của các từ trường sinh ra. Nếu không có rò rỉ, tổng từ trường này bằng không. Nếu có rò rỉ xuống đất ở bất kỳ đâu sau điểm đo, tổng từ trường sẽ khác không và thiết bị sẽ hiển thị chính xác giá trị dòng điện bị mất đi đó.

Điểm đặc biệt của công nghệ này nằm ở khả năng phân tách và lọc tín hiệu:

1. Bộ lọc tần số (Filter):

Trong các nhà máy sử dụng biến tần (inverter), dòng điện thường chứa nhiều sóng hài cao tần. Những sóng hài này cũng sinh ra dòng rò điện dung (do tụ điện lọc nhiễu trong thiết bị), nhưng dòng này thường không gây nguy hiểm về mặt an toàn điện giật hay hỏa hoạn như dòng rò điện trở (do hỏng cách điện). Thiết bị đo chuyên dụng cho phép bật chế độ lọc để loại bỏ các thành phần tần số cao, chỉ giữ lại dòng rò ở tần số cơ bản (50Hz/60Hz), giúp kỹ sư đánh giá đúng tình trạng cách điện thực tế.

2. Độ nhạy cao (True RMS):

Khả năng đo lường giá trị hiệu dụng thực giúp thiết bị đọc chính xác dòng điện ngay cả khi dạng sóng bị méo mó. Điều này cực kỳ quan trọng trong các tòa nhà văn phòng hiện đại với hàng loạt bộ nguồn chuyển mạch từ máy tính, đèn LED.

3. Ghi nhận giá trị đỉnh (Max/Min/Hold):

Dòng rò đôi khi không ổn định mà xuất hiện chập chờn. Tính năng ghi lại giá trị lớn nhất giúp người dùng bắt được những khoảnh khắc rò rỉ thoáng qua mà mắt thường không kịp nhìn thấy trên màn hình.

IV. ỨNG DỤNG KIỂM TRA HỆ THỐNG TRONG MÔI TRƯỜNG CÔNG NGHIỆP NẶNG

Việc triển khai thiết bị đo dòng rò trong thực tế đòi hỏi một sự am hiểu nhất định về cấu trúc lưới điện của từng ngành nghề. Chúng ta có thể xem xét ứng dụng này trong bối cảnh bảo trì hệ thống HVAC (Điều hòa không khí và thông gió) quy mô lớn hoặc các dây chuyền lắp ráp tự động.

Trong hệ thống HVAC, động cơ quạt và máy nén hoạt động trong môi trường có độ ẩm thay đổi liên tục. Nước ngưng tụ có thể xâm nhập vào các hộp đấu nối, gây ra dòng rò tăng dần theo thời gian. Thay vì đợi đến khi aptomat nhảy, kỹ thuật viên có thể thực hiện lịch trình kiểm tra định kỳ hàng tháng.

Quy trình thực hiện thường diễn ra như sau:

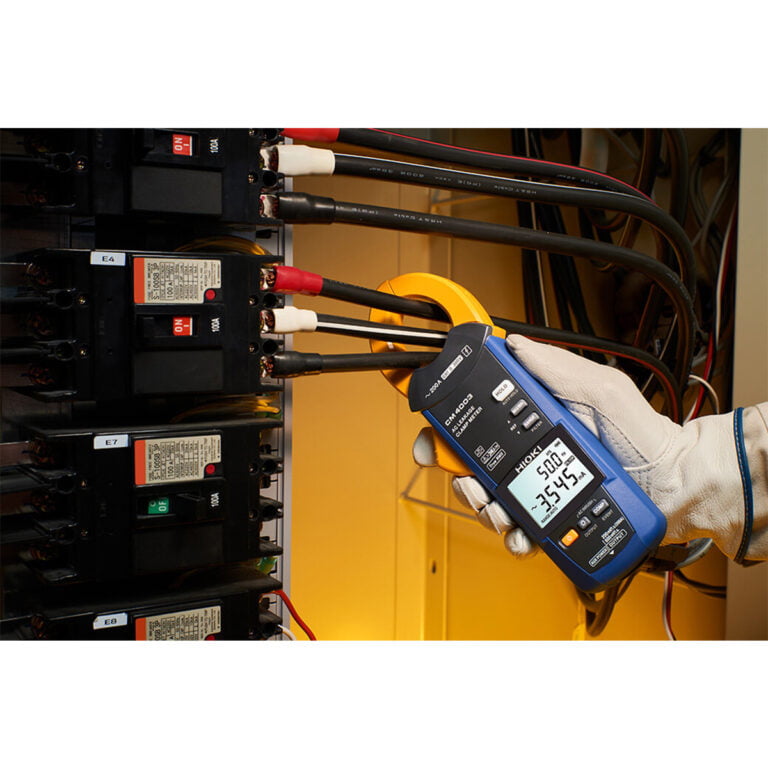

Bước 1 - Đo tổng quát: Kẹp thiết bị vào dây tiếp địa chính của tủ điện. Nếu giá trị dòng điện trên dây tiếp địa thấp (ví dụ dưới 1mA), tủ điện an toàn. Nếu giá trị cao, chứng tỏ có thiết bị đang rò điện ra vỏ.
Bước 2 - Khoanh vùng: Kẹp lần lượt vào các cặp dây nguồn (Pha + Trung tính) của từng nhánh tải. Nhánh nào có chỉ số hiển thị khác 0 đáng kể, nhánh đó chính là thủ phạm.
Bước 3 - Phân tích: Sử dụng chức năng so sánh hoặc lọc nhiễu trên thiết bị để xác định xem dòng rò đó là do lỗi thiết bị hay do đặc tính vận hành (như dòng rò khởi động).

Đối với các dây chuyền lắp ráp tự động sử dụng nhiều cảm biến và robot, việc rò rỉ điện còn gây ra nhiễu tín hiệu điều khiển. Robot có thể hoạt động sai lệch, hàn không đúng vị trí hoặc dừng đột ngột. Lúc này, thiết bị đo dòng rò đóng vai trò như một "bác sĩ chẩn đoán", giúp tách bạch đâu là lỗi phần mềm, đâu là lỗi nhiễu điện từ do rò rỉ gây ra. Khả năng kẹp được các dây dẫn có đường kính lớn hoặc luồn vào các khe hẹp giữa các thanh cái (busbar) cũng là một yếu tố then chốt giúp công việc diễn ra suôn sẻ mà không cần tháo dỡ vỏ tủ điện quá nhiều.

V. TIÊU CHUẨN ĐÁNH GIÁ VÀ PHÂN TÍCH DỮ LIỆU THU THẬP

Việt Nam là quốc gia có khí hậu nhiệt đới gió mùa, độ ẩm cao quanh năm, đây là kẻ thù số một của các hệ thống cách điện. Trong các nhà xưởng, bụi công nghiệp kết hợp với hơi nước tạo thành các lớp dẫn điện bám trên bề mặt thiết bị, cầu đấu dây.

Khi sử dụng ampe kìm đo dòng rò để khảo sát, kỹ sư thường phát hiện ra hiện tượng dòng rò tăng cao vào những ngày nồm ẩm hoặc sau những đợt mưa lớn. Điều này cảnh báo về tình trạng suy giảm khả năng cách điện bề mặt (tracking). Nếu không phát hiện sớm, các dòng rò bề mặt này sẽ dần dần đốt cháy lớp nhựa cách điện, tạo thành than dẫn điện (carbonization) và cuối cùng dẫn đến phóng điện hồ quang gây cháy tủ điện.

Ngoài ra, yếu tố thi công lắp đặt cũng ảnh hưởng lớn. Việc dây dẫn bị trầy xước nhẹ trong quá trình kéo cáp, hoặc các mối nối không được bọc kỹ, ban đầu có thể không gây ngắn mạch ngay. Nhưng qua thời gian, dưới tác động của rung động cơ khí trong nhà máy, vị trí này sẽ trở thành điểm rò rỉ. Thiết bị đo dòng rò với độ nhạy cao là công cụ duy nhất có thể rà soát và phát hiện các "bom nổ chậm" này mà mắt thường không thể nhìn thấy được trong các bó dây chằng chịt.

VI. MUA SẮM THIẾT BỊ ĐO LƯỜNG TẠI HIOKIVIETNAM

Việc trang bị một thiết bị đo lường chính xác không chỉ là mua một công cụ làm việc, mà là đầu tư cho sự an toàn và tính liên tục của hệ thống kinh doanh. Tại thị trường Việt Nam, việc tìm kiếm nguồn cung cấp thiết bị đo lường điện chính hãng là điều kiện tiên quyết để đảm bảo độ tin cậy của các số liệu đo đạc.

Hiokivietnam tự hào là đơn vị cung cấp các dòng sản phẩm đo lường chất lượng cao, được nhập khẩu và phân phối với đầy đủ giấy tờ chứng nhận xuất xứ và kiểm định chất lượng. Khi lựa chọn mua sắm tại đây, khách hàng không chỉ nhận được sản phẩm mà còn được hưởng các dịch vụ hậu mãi chuyên nghiệp.

Đội ngũ tư vấn kỹ thuật am hiểu sâu về sản phẩm sẽ giúp khách hàng lựa chọn đúng model phù hợp với nhu cầu sử dụng, từ đo dân dụng đến đo công nghiệp chuyên sâu.
Chính sách bảo hành minh bạch, rõ ràng theo tiêu chuẩn của nhà sản xuất, đảm bảo quyền lợi tối đa cho người dùng trong suốt vòng đời thiết bị.
Hỗ trợ hướng dẫn sử dụng chi tiết, giúp kỹ thuật viên khai thác tối đa các tính năng ưu việt của thiết bị, tránh lãng phí công nghệ.
Hàng hóa luôn có sẵn hoặc thời gian đặt hàng nhanh chóng, đáp ứng kịp thời nhu cầu cấp thiết của các dự án bảo trì.

Việc kiểm soát dòng rò là một phần không thể thiếu trong quy trình bảo dưỡng điện năng hiện đại. Sở hữu một thiết bị đo lường chuẩn xác giúp doanh nghiệp chủ động trước mọi rủi ro, tiết kiệm chi phí vận hành và quan trọng nhất là bảo vệ an toàn cho con người. Hãy liên hệ ngay với Hiokivietnam để được tư vấn và trang bị những giải pháp đo lường tiên tiến nhất cho hệ thống của bạn.
