Quá trình triển khai một dự án năng lượng tái tạo luôn bao gồm hai giai đoạn sống còn: Lắp đặt (Installation) và Vận hành - Bảo trì (O&M). Trong khi việc lắp đặt đòi hỏi sự chính xác tuyệt đối để hệ thống vận hành an toàn ngay từ ngày đầu, thì công tác bảo trì lại đóng vai trò duy trì hiệu suất và tuổi thọ của "cỗ máy in tiền" này trong suốt 20 năm.
Tuy nhiên, thực tế cho thấy nhiều sự cố nghiêm trọng lại bắt nguồn từ sự chủ quan trong quy trình đo kiểm. Từ việc nghiệm thu sơ sài sau khi lắp đặt đến việc thiếu các công cụ chẩn đoán lỗi trong quá trình bảo trì.
Bài viết này sẽ đi sâu phân tích các yêu cầu kỹ thuật khắt khe của dòng điện một chiều (DC) và lý giải tại sao các giải pháp đo lường chuyên dụng là yếu tố bắt buộc trong quy trình lắp đặt và bảo trì điện mặt trời.
I. Bản chất nguy hiểm của dòng điện một chiều điện áp cao trong hệ thống quang điện
Để thực hiện tốt công tác lắp đặt và bảo trì, kỹ sư cần hiểu rõ đối tượng mình đang làm việc: Dòng điện một chiều (DC) ở điện áp cao. Hiện nay, để tối ưu hóa hiệu suất truyền tải, các hệ thống Solar Farm hay áp mái công nghiệp (C&I) thường nâng điện áp chuỗi (String Voltage) lên mức 1000V hoặc 1500V DC. Về mặt vật lý, làm việc với điện áp DC ở mức này nguy hiểm hơn rất nhiều so với điện xoay chiều (AC) vì những lý do cốt lõi sau:
Đặc tính không có điểm "qua không" (Zero-crossing):
Dòng điện xoay chiều dao động hình sin và đi qua điểm 0 Volts khoảng 100 lần mỗi giây (tần số 50Hz). Tại các điểm này, năng lượng hồ quang điện yếu nhất và dễ dàng bị dập tắt tự nhiên. Ngược lại, dòng điện một chiều duy trì mức năng lượng liên tục và ổn định. Điều này có nghĩa là nếu hồ quang xuất hiện, nó sẽ không bao giờ tự tắt.
Nguy cơ hồ quang bền vững (DC Arc Flash):
Trong quá trình lắp đặt, nếu thao tác đóng ngắt không dứt khoát hoặc đấu nối sai cực tính; hoặc trong quá trình bảo trì, nếu vô tình rút jack kết nối khi đang có tải, hồ quang điện sẽ bùng lên. Với đặc tính DC, tia lửa điện này có thể kéo dài hàng chục centimet, tạo ra nhiệt độ lên tới 3000 - 4000 độ C, đủ sức nung chảy kim loại, phá hủy tủ điện và gây hỏa hoạn ngay lập tức.
Yêu cầu nghiêm ngặt về cấp bảo vệ thiết bị đo (CAT Rating):
Các thiết bị đo vạn năng thông thường dùng cho điện dân dụng (thường chỉ đạt chuẩn CAT II hoặc CAT III 600V) không được thiết kế để chịu đựng năng lượng của hồ quang DC 1500V. Việc sử dụng sai thiết bị trong môi trường này không chỉ làm hỏng máy đo mà còn có thể gây nổ thiết bị ngay trên tay người thao tác. Do đó, tiêu chuẩn an toàn bắt buộc cho kỹ sư điện mặt trời là phải trang bị thiết bị đạt chuẩn CAT III 1000V/1500V hoặc CAT IV 600V.
II. Thách thức đo điện trở cách điện: Từ nghiệm thu lắp đặt đến dò lỗi bảo trì

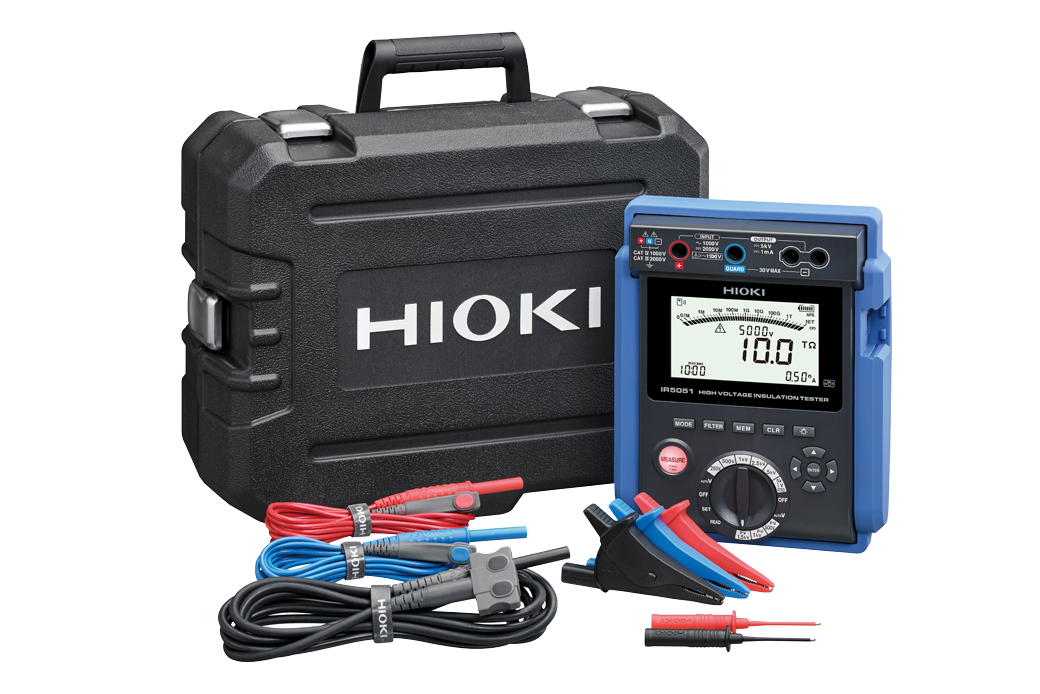

Điện trở cách điện (Insulation Resistance) là chỉ số "sức khỏe" của lớp vỏ bọc dây dẫn và các tấm pin. Đây là hạng mục bắt buộc phải thực hiện khi nghiệm thu đóng điện (Commissioning) và kiểm tra định kỳ hàng năm. Tuy nhiên, việc đo đạc chỉ số này gặp nhiều trở ngại kỹ thuật:
Khó khăn do hệ thống luôn "Sống":
Khác với hệ thống điện lưới có thể cắt cầu dao là hết điện, các tấm pin mặt trời hoạt động theo nguyên lý quang điện. Chỉ cần có ánh sáng, chúng sẽ phát điện. Vào ban ngày, điện áp hở mạch của một chuỗi pin luôn duy trì ở mức cao (600V - 1000V). Kỹ thuật viên không thể "tắt nắng" để thực hiện phép đo an toàn theo cách truyền thống.
Xung đột điện áp và sai số phép đo:
Nguyên lý của máy đo cách điện là bơm một điện áp thử (ví dụ 500V hoặc 1000V) vào mạch để đo dòng rò. Nếu dùng máy đo thông thường kẹp vào chuỗi pin đang hoạt động, điện áp phát ra từ tấm pin sẽ xung đột trực tiếp với điện áp thử của máy. Hậu quả nhẹ thì kết quả đo bị sai lệch (báo ảo), nặng thì dòng điện ngược từ hệ thống sẽ phá hỏng mạch điện tử của máy đo.
Giải pháp kỹ thuật chuyên sâu:

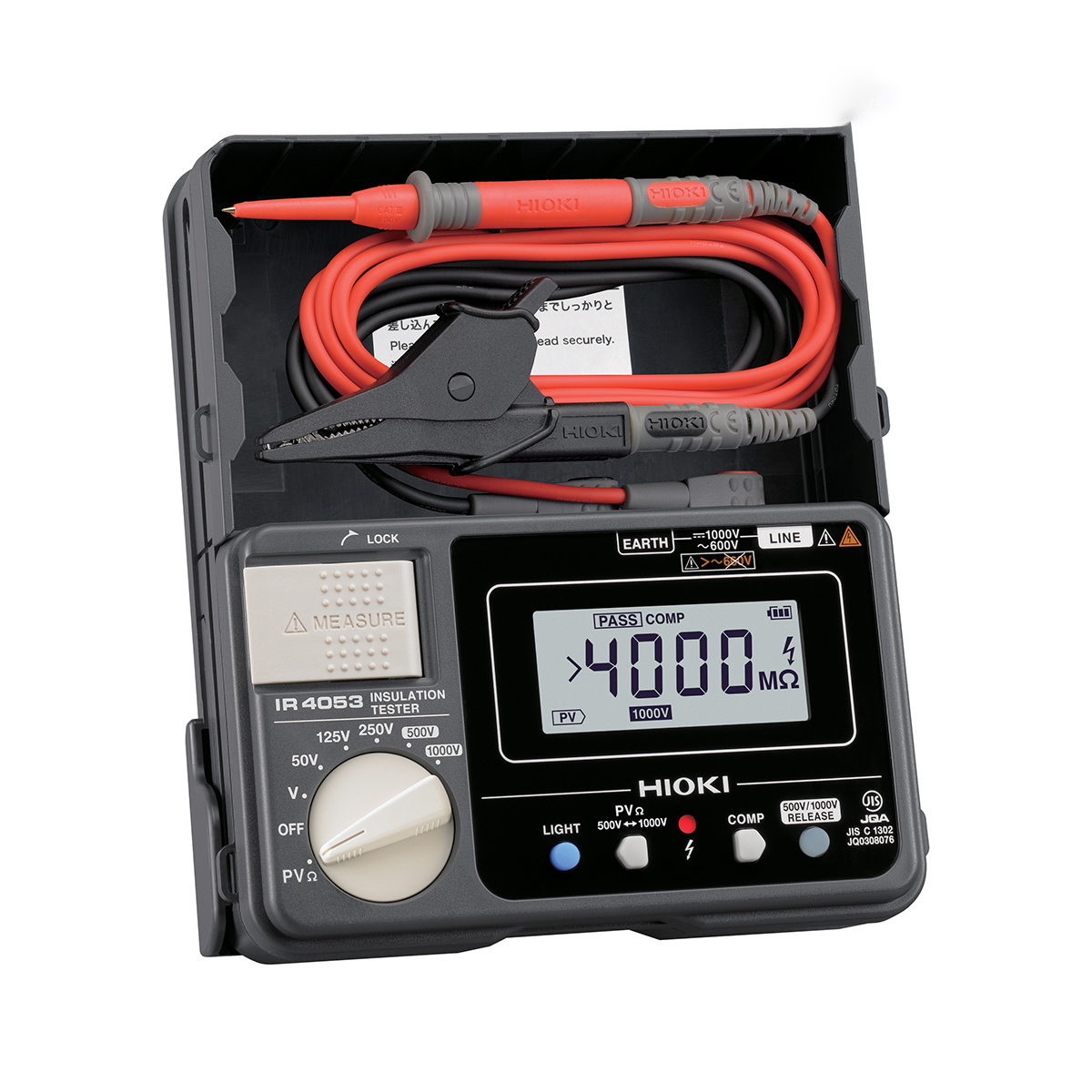

Để giải quyết bài toán này, ngành điện mặt trời cần sử dụng các thiết bị đo cách điện có chế độ PV Mode chuyên biệt.
- Trong giai đoạn lắp đặt: Thiết bị giúp phát hiện ngay các vết xước dây dẫn siêu nhỏ do quá trình kéo cáp qua máng kim loại hoặc ống luồn dây, ngăn chặn nguy cơ rò rỉ khi hệ thống đi vào vận hành.
- Trong giai đoạn bảo trì: Công nghệ PV Mode cho phép máy đo thực hiện thuật toán bù trừ điện áp nền hoặc ngắn mạch nội bộ trong tích tắc. Nhờ đó, kỹ thuật viên có thể xác định chính xác vị trí rò rỉ điện (chạm đất) ngay giữa ban ngày mà không cần thao tác ngắt kết nối phức tạp, đảm bảo an toàn tuyệt đối.
III. Vai trò của đi-ốt bỏ qua (Bypass Diode) và khó khăn trong chẩn đoán lỗi ẩn
Đi-ốt bỏ qua là "người bảo vệ thầm lặng" của tấm pin, giúp dòng điện đi vòng qua các cell pin bị che bóng để tránh nghẽn mạch. Việc kiểm tra tình trạng đi-ốt cần được thực hiện nghiêm ngặt cả khi tấm pin mới nhập về (tránh hàng lỗi sản xuất) và định kỳ trong quá trình vận hành. Có hai dạng hư hỏng đi-ốt phổ biến mà mắt thường không thể thấy:
Hỏng ngắn mạch (Short Circuit):
Đi-ốt bị chập và trở thành một dây dẫn điện thông thường. Dòng điện sẽ liên tục đi qua đi-ốt mà bỏ qua nhóm cell pin tương ứng, dù trời có nắng hay không.
- Hậu quả: Tấm pin bị mất khoảng 1/3 công suất vĩnh viễn. Điện áp của cả chuỗi (String Voltage) bị sụt giảm, làm giảm hiệu suất chuyển đổi của Inverter và kéo dài thời gian hoàn vốn của dự án.
Hỏng hở mạch (Open Circuit):
Đi-ốt bị đứt mạch bên trong. Đây là dạng hỏng nguy hiểm nhất. Khi tấm pin bị che bóng (bởi lá cây, phân chim), dòng điện không có đường thoát qua đi-ốt sẽ bị cưỡng bức chạy qua các cell pin bị che (lúc này đang đóng vai trò là điện trở).
- Hậu quả: Gây ra hiện tượng quá nhiệt cục bộ (Hot-spot). Nhiệt độ tại điểm nóng có thể tăng lên hàng trăm độ C, làm nứt kính, cháy tấm backsheet phía sau và là nguyên nhân trực tiếp gây hỏa hoạn trên mái nhà.
Vấn đề thực tế: Các lỗi này nằm ẩn sâu trong hộp nối (Junction Box) ở mặt sau tấm pin. Với các nhà máy quy mô hàng nghìn tấm pin, việc leo lên mái tháo dỡ từng tấm để đo kiểm là bất khả thi.

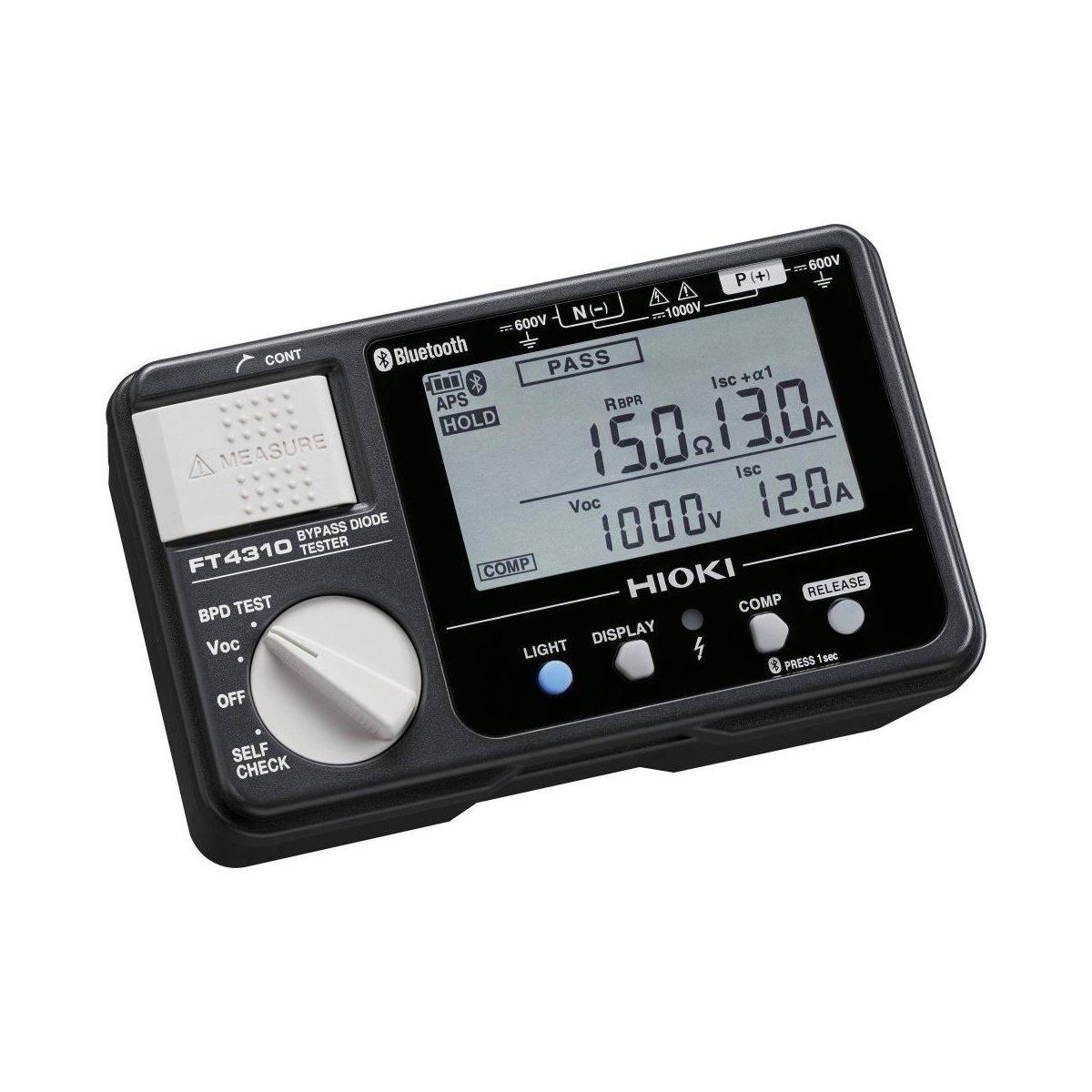

Giải pháp hiện đại: Sử dụng công nghệ đo kiểm thông minh ngay tại tủ điện trung tâm (Combiner Box). Thiết bị chuyên dụng sẽ gửi tín hiệu vào đường dây DC và phân tích phản hồi để phát hiện chính xác có đi-ốt nào bị hỏng hay không mà không cần kỹ thuật viên phải leo trèo, giúp tiết kiệm đến 90% thời gian bảo trì.
IV. Ý nghĩa của việc phân tích đường đặc tính I-V trong đánh giá hiệu suất
Hiệu suất hệ thống thường bị suy giảm bởi nhiều nguyên nhân mà các phép đo Volts/Ampe đơn giản không thể phát hiện. Lúc này, đường đặc tính I-V (Dòng điện - Điện áp) đóng vai trò như bản "xét nghiệm tổng quát".
Khi nghiệm thu lắp đặt, đường cong I-V được dùng làm "hồ sơ gốc" (Baseline) để tham chiếu. Trong quá trình bảo trì, việc vẽ lại đường cong này giúp kỹ sư "bắt bệnh" hệ thống thông qua hình dáng đồ thị:
- Đường cong bị khuyết/lõm: Dấu hiệu điển hình của hiện tượng bóng che cục bộ hoặc tấm pin bị bám bẩn (Soiling), cần vệ sinh ngay.
- Đường cong dạng bậc thang: Dấu hiệu cho thấy sự không đồng đều (Mismatch) giữa các tấm pin trong cùng một chuỗi hoặc có đi-ốt bị hỏng.
- Độ dốc đường cong thay đổi (Giảm Fill Factor): Đây là dấu hiệu của sự lão hóa dây dẫn, hoặc điện trở tiếp xúc tại các điểm đấu nối (MC4) tăng cao do bị oxy hóa, lỏng lẻo.
Việc phân tích đường cong I-V và quy đổi về điều kiện tiêu chuẩn (STC) là cơ sở khoa học duy nhất để tính toán Tỷ lệ hiệu suất (Performance Ratio), giúp chứng minh chất lượng công trình lắp đặt với chủ đầu tư một cách thuyết phục nhất.
V. Tầm quan trọng của kiểm tra hệ thống tiếp địa và đẳng thế
Một hạng mục thường bị xem nhẹ trong lắp đặt và bảo trì điện mặt trời áp mái là hệ thống tiếp địa (Grounding). Hệ thống khung giàn pin bằng nhôm và mái tôn là những vật dẫn điện lớn nằm ở vị trí cao, rất dễ trở thành mục tiêu của sét đánh hoặc tích tụ tĩnh điện.
- An toàn điện giật: Nếu hệ thống tiếp địa không đạt chuẩn (điện trở đất quá cao), khi có sự cố rò điện từ các tấm pin xuống khung, dòng điện sẽ không thoát được xuống đất. Lúc này, nếu kỹ thuật viên chạm vào khung giàn sẽ bị giật điện.
- Bảo vệ thiết bị: Sét lan truyền hoặc xung quá áp có thể phá hủy Inverter và các thiết bị điện tử nếu hệ thống tiếp địa và đẳng thế không hoạt động tốt.

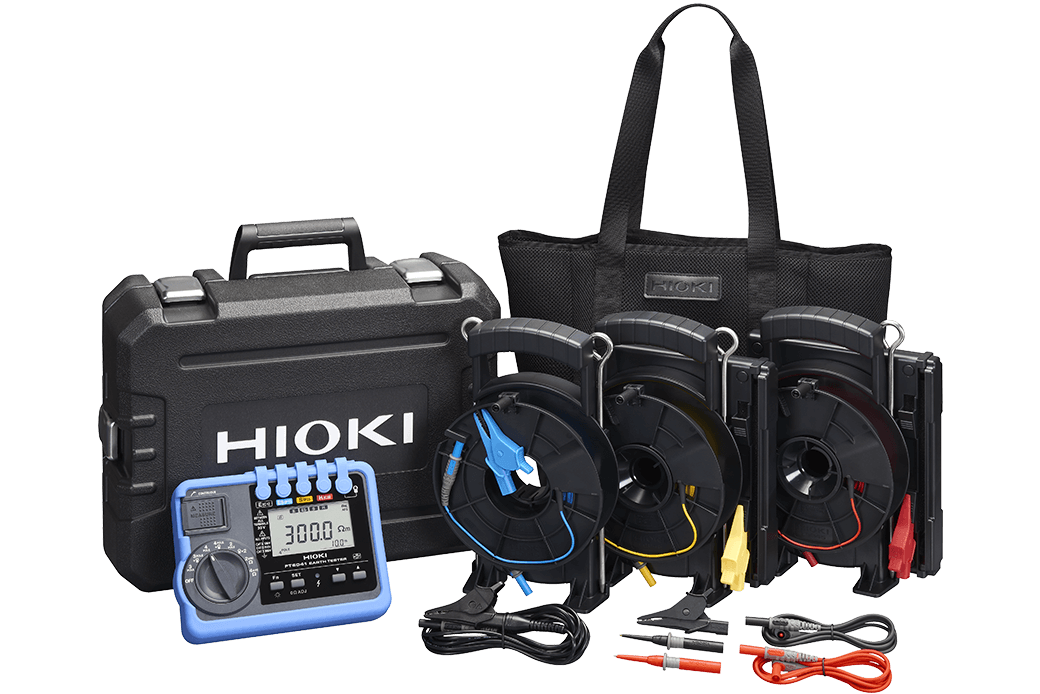

Quy trình bảo trì chuyên nghiệp bắt buộc phải bao gồm việc đo điện trở bãi tiếp địa và kiểm tra sự liên tục của dây tiếp địa (liên kết đẳng thế) từ các tấm pin về đến cọc tiếp địa. Việc này đòi hỏi các thiết bị đo điện trở đất chuyên dụng, có khả năng đo chính xác ngay cả ở những khu vực địa chất phức tạp.
VI. Tác động của hệ thống điện mặt trời đến chất lượng điện năng lưới điện
Hệ thống điện mặt trời không tồn tại độc lập mà tương tác trực tiếp với lưới điện của tòa nhà hoặc nhà máy. Việc lắp đặt một hệ thống công suất lớn có thể làm thay đổi các thông số chất lượng điện năng, đặc biệt là sóng hài (Harmonics). Inverter khi chuyển đổi từ DC sang AC thường sinh ra các tần số nhiễu ký sinh này. Tác hại của sóng hài nếu không được kiểm soát chặt chẽ:
- Làm nóng quá mức các máy biến áp, cáp điện và động cơ của nhà máy dù chưa chạy đầy tải.
- Gây rung lắc cơ khí, tiếng ồn bất thường và giảm tuổi thọ dây chuyền sản xuất.
- Làm sai lệch kết quả của các thiết bị đo đếm điện năng, gây thiệt hại kinh tế.
- Gây nổ tụ bù hệ số công suất.

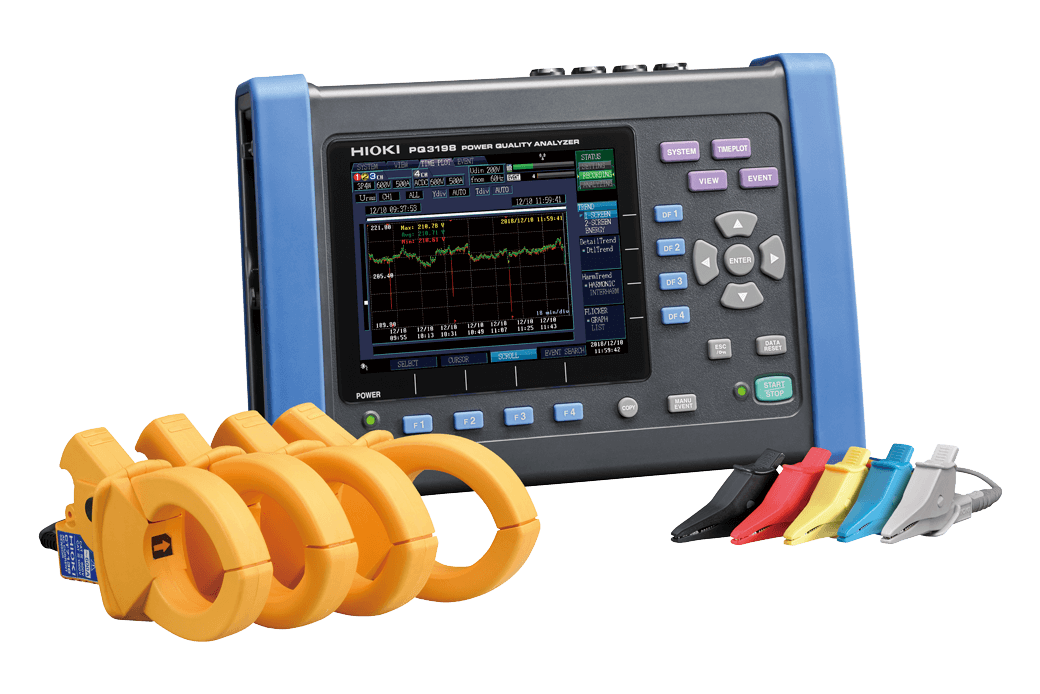

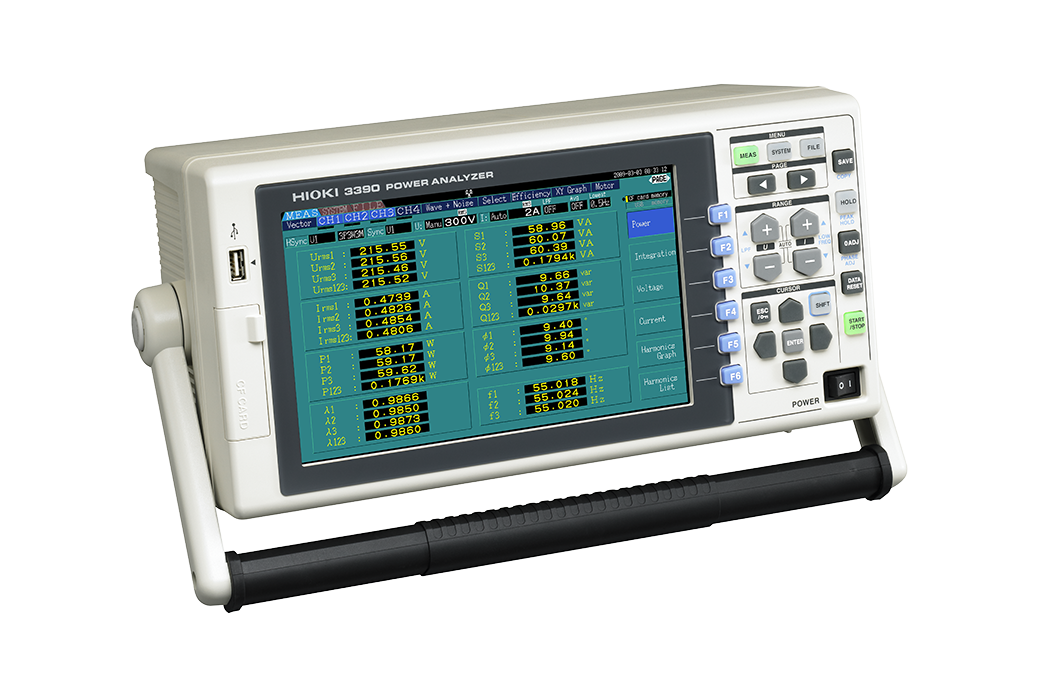

Do đó, cả trong khâu nghiệm thu lắp đặt và kiểm tra định kỳ, cần sử dụng thiết bị phân tích chất lượng điện năng (PQA) để đo Tổng độ biến dạng sóng hài (THD) và các chỉ số nhấp nháy điện áp (Flicker). Điều này đảm bảo hệ thống vận hành tuân thủ các quy định của Bộ Công Thương (như Thông tư 39, Thông tư 30) và không gây hại cho tải tiêu thụ.
VII. Lựa chọn giải pháp thiết bị đo lường chính hãng tại Hioki Việt Nam

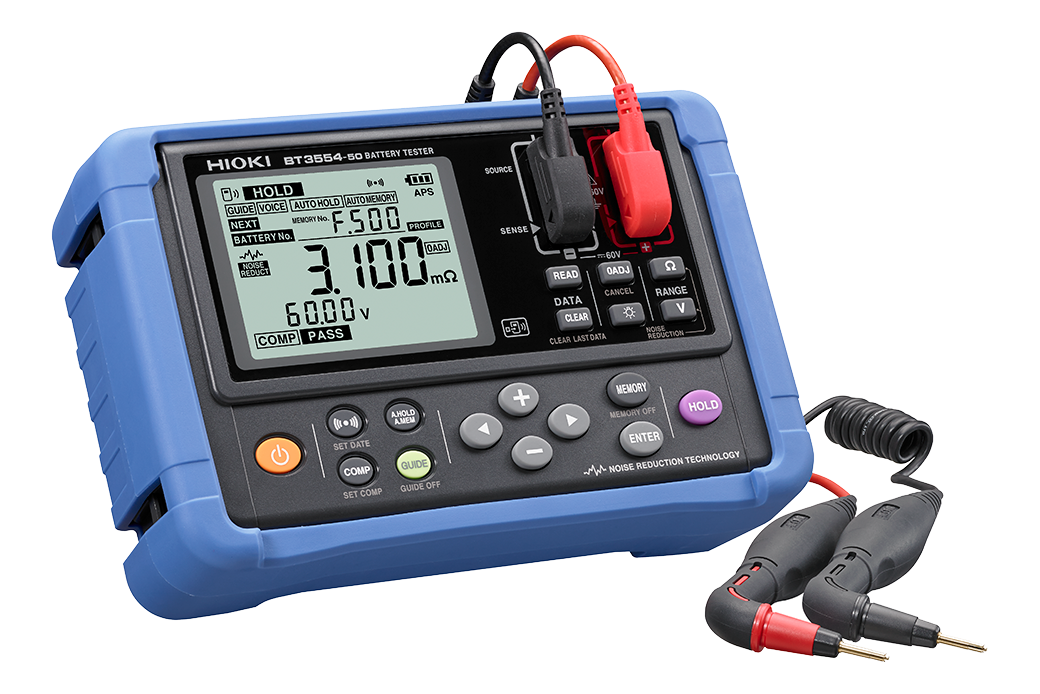

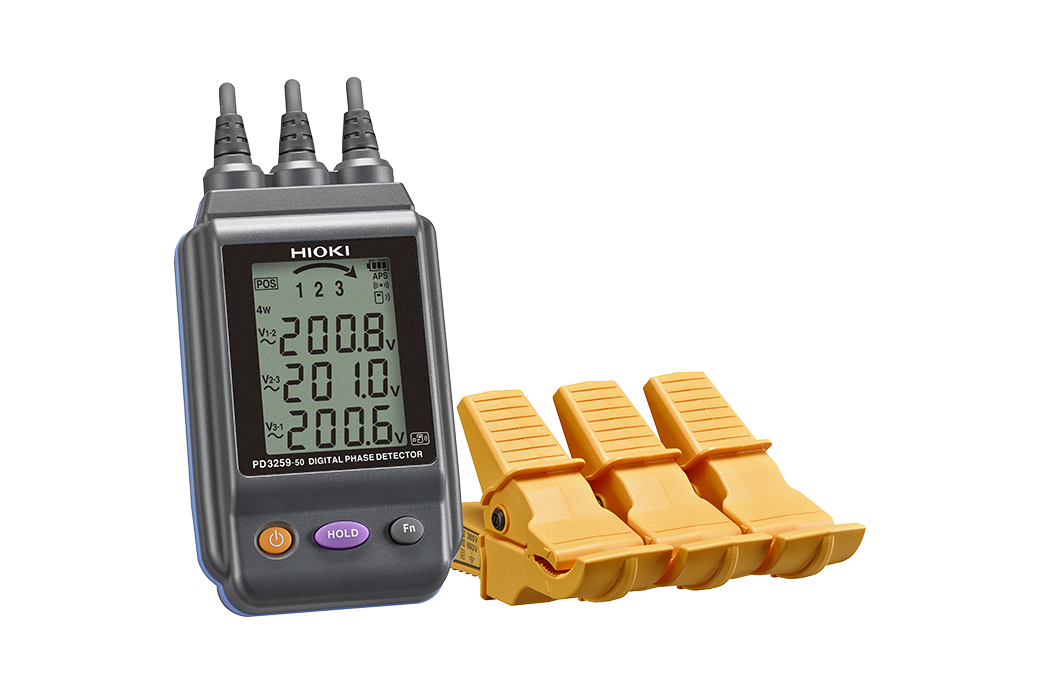

Từ những phân tích kỹ thuật nêu trên, có thể thấy rằng việc đầu tư vào thiết bị đo lường không đơn thuần là mua một công cụ làm việc, mà là đầu tư vào sự an toàn và uy tín của doanh nghiệp. Tại Hioki Việt Nam, chúng tôi không chỉ cung cấp sản phẩm, mà mang đến một hệ sinh thái giải pháp toàn diện dành riêng cho ngành năng lượng mặt trời.
Khi lựa chọn các thiết bị đo kiểm tại hiokivietnam.vn, khách hàng và các đối tác kỹ thuật sẽ nhận được những giá trị cốt lõi sau:
Tư vấn giải pháp chuyên sâu:
- Đội ngũ kỹ thuật của Hioki Việt Nam không chỉ am hiểu về thông số thiết bị mà còn thấu hiểu các vấn đề thực tế tại hiện trường (như đo sống, đo cao thế, dò lỗi ẩn).
- Chúng tôi hỗ trợ tư vấn đúng thiết bị cho đúng bài toán, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo đáp ứng đầy đủ các tiêu chuẩn khắt khe (IEC 62446).
Công nghệ Nhật Bản – Tiêu chuẩn an toàn vượt trội:
- Các dòng sản phẩm chuyên dụng cho Solar của Hioki (như máy đo điện trở cách điện PV, thiết bị kiểm tra đi-ốt, ampe kìm cao thế) đều được thiết kế với cấp bảo vệ CAT III và CAT IV.
- Thiết bị đảm bảo độ bền bỉ trong môi trường khắc nghiệt, chống va đập và kháng bụi nước, phù hợp cho công tác O&M ngoài trời.
Hỗ trợ kỹ thuật và Bảo hành chính hãng:
- Mua sắm tại hệ thống chính hãng đảm bảo nguồn gốc xuất xứ rõ ràng (CO/CQ), loại bỏ rủi ro mua phải hàng giả, hàng nhái không đảm bảo an toàn đo lường.
- Dịch vụ hỗ trợ sau bán hàng, hướng dẫn sử dụng và hiệu chuẩn thiết bị giúp duy trì độ chính xác của phép đo trong suốt vòng đời sử dụng.
Việc trang bị đúng công cụ từ Hioki chính là bước đi tiên quyết để chuyên nghiệp hóa quy trình bảo trì, giúp doanh nghiệp tự tin cam kết hiệu suất với chủ đầu tư và đảm bảo an toàn tuyệt đối cho đội ngũ kỹ thuật viên.
