Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Mỗi năm, hàng trăm vụ tai nạn điện xảy ra tại các nhà máy, công trình xây dựng và tòa nhà thương mại tại Việt Nam. Phần lớn trong số đó có một điểm chung: hệ thống điện không được kiểm định định kỳ, hoặc kiểm định nhưng thiếu đúng thiết bị - dẫn đến bỏ sót lỗi tiềm ẩn.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Kiểm định an toàn điện không phải chỉ là "đo điện áp xem có đủ không". Đây là một quy trình kỹ thuật bài bản, đòi hỏi ít nhất 4 loại thiết bị đo chuyên dụng khác nhau, mỗi loại kiểm tra một rủi ro cụ thể mà loại kia không thể thay thế được.

Vậy cụ thể là những thiết bị nào? Dùng trong tình huống nào? Và model Hioki nào phù hợp nhất? Bài viết này trả lời đầy đủ.

Tại Sao Kiểm Định An Toàn Điện Định Kỳ Là Bắt Buộc?

Theo Thông tư 39/2020/TT-BCT của Bộ Công Thương và QCVN 01:2020/BCT, các tổ chức, doanh nghiệp sử dụng điện có trách nhiệm kiểm tra, bảo dưỡng định kỳ hệ thống điện để đảm bảo an toàn. Riêng hệ thống tiếp đất bảo vệ và cách điện được yêu cầu kiểm tra ít nhất 1 lần/năm, hoặc sau mỗi lần sửa chữa, cải tạo hệ thống điện.

Ngoài quy định pháp lý, có 3 lý do kỹ thuật cốt lõi khiến kiểm định định kỳ là không thể bỏ qua:

Lão hóa vật liệu cách điện: Vỏ nhựa PVC của dây cáp, vecni cách điện của cuộn dây động cơ suy giảm theo thời gian do nhiệt độ, độ ẩm và tia UV. Điện trở cách điện có thể giảm từ hàng GΩ xuống chỉ còn vài MΩ - vẫn trong ngưỡng "hoạt động bình thường" nhưng đã tiềm ẩn nguy cơ chạm vỏ, giật điện.
Điện trở tiếp đất tăng dần: Cọc tiếp đất bị ăn mòn theo thời gian, đất xung quanh khô hạn theo mùa - điện trở tiếp đất có thể tăng từ 2Ω lên 15-20Ω mà không có bất kỳ dấu hiệu bên ngoài nào. Khi sự cố xảy ra, hệ thống tiếp đất không đủ khả năng bảo vệ.
Dòng rò tích lũy: Dòng rò nhỏ xuất hiện và tăng dần theo thời gian do cách điện suy giảm. Đây là nguyên nhân hàng đầu gây cháy nổ âm thầm trong các hệ thống điện công nghiệp.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

4 Loại Thiết Bị Bắt Buộc Trong Kiểm Định An Toàn Điện

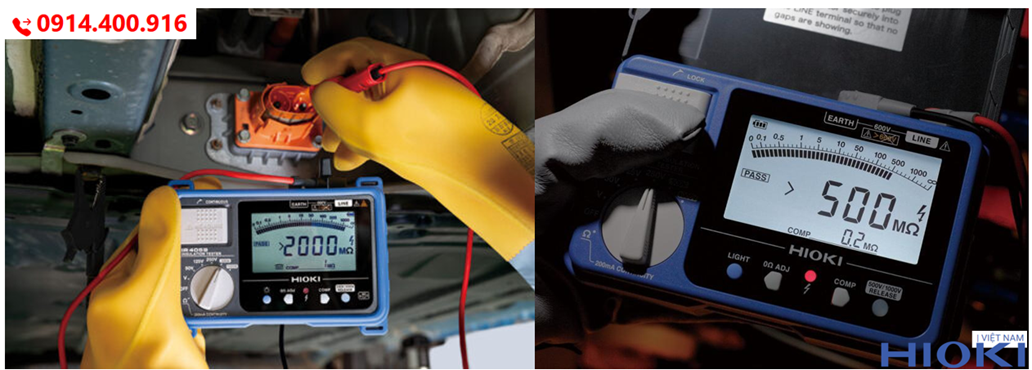

Thiết bị số 1: Đồng Hồ Đo Điện Trở Cách Điện (Insulation Resistance Tester / Megger)

Dùng để làm gì: Kiểm tra khả năng cách điện của dây cáp, động cơ, máy biến áp, tủ điện. Phát hiện cách điện bị suy giảm, ẩm ướt, nứt vỡ hoặc lão hóa trước khi gây ra chạm vỏ hay giật điện.

Tại sao không thể dùng VOM thay thế: Đồng hồ vạn năng dùng điện áp thử ~3V - quá thấp để "ép" dòng điện qua các vết nứt nhỏ li ti trong lớp cách điện. Máy đo cách điện (Megger) dùng điện áp DC 500V-1000V để tạo áp lực lên lớp cách điện, buộc lỗi phải lộ ra. Nếu dùng VOM, kết quả luôn là "OK" - ngay cả khi cáp đã mục nát.

Ngưỡng an toàn theo tiêu chuẩn: Điện trở cách điện phải đạt tối thiểu 1MΩ/kV điện áp làm việc (theo IEC 60364). Ví dụ hệ thống 380V cần ≥ 0.38MΩ, nhưng thực tế yêu cầu an toàn cao hơn nhiều — thường ≥ 100MΩ khi còn mới.

Tình huống thực tế: Một kho lạnh công nghiệp tại Đồng Nai định kỳ đo cách điện dây cáp cấp đông hàng năm. Năm thứ 3, phát hiện một đoạn cáp ngầm dưới sàn có điện trở cách điện chỉ còn 0.8MΩ — dưới ngưỡng an toàn. Thay cáp kịp thời, tránh được sự cố chập điện trong môi trường ẩm ướt cực kỳ nguy hiểm.

Model Hioki phù hợp:

Hioki IR4056-21: Model cầm tay tiêu chuẩn, 5 dải điện áp thử (50/125/250/500/1000V), có chức năng Comparator báo đèn Xanh/Đỏ, phù hợp kiểm định tại công trình và nhà máy.
Hioki IR4057-50: Phiên bản nâng cao, tốc độ đo 0.3 giây, hỗ trợ Bluetooth để xuất báo cáo không dây - lý tưởng cho đội kiểm định chuyên nghiệp cần làm báo cáo nhanh.
Hioki ST5520 / ST5520-01: Máy đo cách điện để bàn (Benchtop) dành cho dây chuyền kiểm tra xuất xưởng tủ điện, động cơ — tốc độ đo 50ms, có Contact Check chống báo PASS sai.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Thiết bị số 2: Đồng Hồ Đo Điện Trở Tiếp Đất (Earth Resistance Tester)

Dùng để làm gì: Đo điện trở của hệ thống tiếp đất bảo vệ (grounding). Đây là tuyến phòng thủ cuối cùng bảo vệ người dùng khi có sự cố chạm vỏ - nếu điện trở tiếp đất quá cao, aptomat chống rò (ELCB/RCD) sẽ không kịp tác động hoặc tác động không đủ nhanh.

Ngưỡng yêu cầu theo QCVN: Điện trở tiếp đất bảo vệ ≤ 4Ω (hệ thống điện sinh hoạt và công nghiệp thông thường). Riêng các trạm biến áp, trung tâm dữ liệu và bệnh viện yêu cầu ≤ 1Ω.

Sai lầm thường gặp: Dùng VOM đo điện trở giữa cọc tiếp đất và đất - kết quả hoàn toàn vô nghĩa vì VOM không có nguồn tần số riêng và không loại bỏ được điện áp nhiễu từ lưới. Chỉ có máy đo tiếp đất chuyên dụng mới cho kết quả tin cậy.

Tình huống thực tế: Một tòa nhà văn phòng tại TP.HCM bị sự cố điện giật nhẹ khi chạm vào vỏ máy tính. Kiểm tra bằng FT6031-50 phát hiện điện trở tiếp đất của tòa nhà đã lên đến 18Ω do cọc tiếp đất bị ăn mòn sau 8 năm. Hệ thống ELCB không đủ nhạy để bảo vệ ở mức này.

Model Hioki phù hợp:

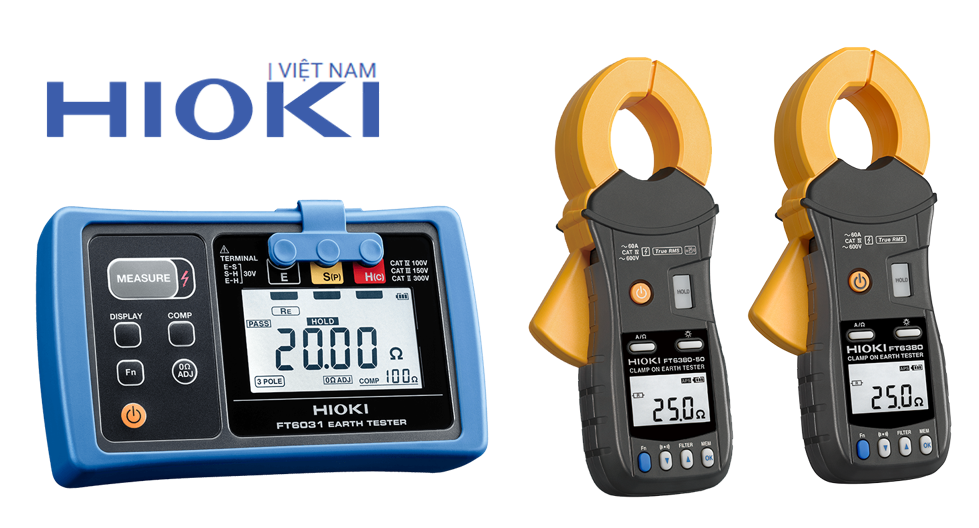

Hioki FT6031-50: Model 3 cực tiêu chuẩn, đo được điện trở đất từ 0.00Ω đến 2000Ω, phù hợp kiểm định hầu hết công trình dân dụng và công nghiệp.
Hioki FT6380-50 (kìm đo): Loại kìm - đo mà không cần cắm cọc phụ, lý tưởng cho các hệ thống tiếp đất lưới phức tạp hoặc nơi không thể cắm cọc (tòa nhà cao tầng, nhà máy trên nền bê tông).
Hioki FT6381: Kìm đo thế hệ mới, đo được đồng thời điện trở tiếp đất và dòng điện rò của từng cọc trong hệ thống tiếp đất lưới.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Thiết bị số 3: Ampe Kìm Đo Dòng Rò (Leakage Current Clamp Meter)

Dùng để làm gì: Phát hiện dòng điện rò rỉ từ dây dẫn, vỏ thiết bị điện hoặc các điểm chạm vỏ. Đây là bước kiểm tra "sống" (live measurement) - đo ngay trong khi hệ thống đang vận hành, không cần ngắt điện.

Tại sao quan trọng: Dòng rò từ 30mA trở lên có thể gây tử vong cho người. Dòng rò nhỏ hơn (5-10mA) tích tụ theo thời gian sẽ làm nóng cáp, gây cháy âm ỉ. Ampe kìm thông thường không đủ nhạy để phát hiện dòng rò cỡ mA - cần ampe kìm chuyên dụng có độ phân giải 0.01mA.

Ứng dụng đặc thù: Kiểm tra định kỳ các mạch phân phối, tủ điện tầng trong tòa nhà; kiểm tra rò điện trên thân máy móc trong nhà máy; phát hiện nguồn gây nhảy ELCB không rõ nguyên nhân.

Tình huống thực tế: Một ELCB 30mA trong khu chung cư nhảy liên tục mà không tìm ra nguyên nhân. Dùng Hioki CM4003 đo từng nhánh tủ điện, phát hiện nhánh điều hòa phòng ngủ có dòng rò 28mA - ngay cưới ngưỡng tác động của ELCB. Kiểm tra lại dây nối đất điều hòa phát hiện đứt dây tiếp đất bên trong.

Model Hioki phù hợp:

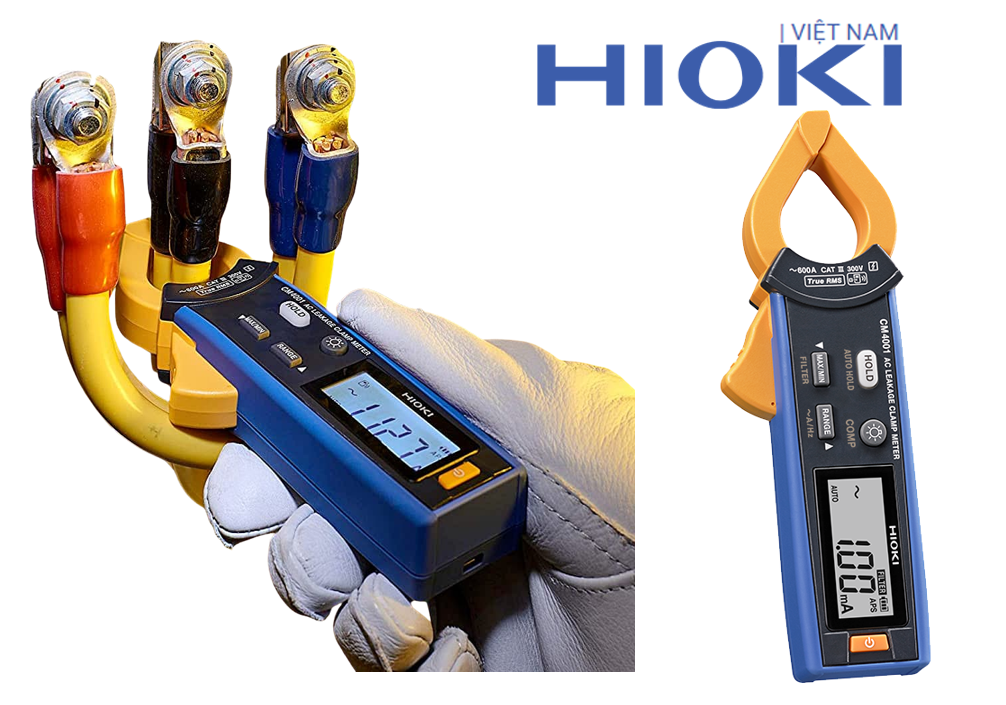

Hioki CM4001: Đo dòng rò từ 0.01mA đến 60A, True RMS, phù hợp kiểm tra định kỳ tủ điện dân dụng và công nghiệp nhẹ.
Hioki CM4002 / CM4003: Dải đo rộng hơn, có chức năng Peak Hold và ghi dữ liệu, phù hợp cho kiểm định chuyên nghiệp và điều tra sự cố.
Hioki 3293-50: Ampe kìm dòng rò linh hoạt (flexible), dây kẹp mềm cho phép đo ở các vị trí chật hẹp, không thể tiếp cận bằng kìm cứng thông thường.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

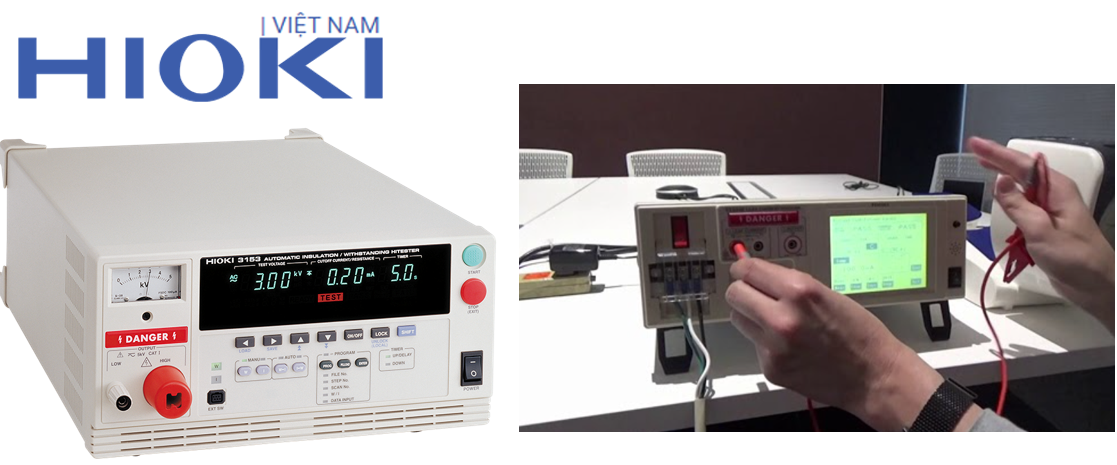

Thiết bị số 4: Thiết Bị Đo An Toàn Điện Tổng Hợp (Electrical Safety Tester)

Dùng để làm gì: Kiểm tra đồng thời nhiều thông số an toàn của thiết bị điện theo tiêu chuẩn IEC (điện trở cách điện, dòng rò, điện trở tiếp đất vỏ máy, withstand voltage). Đây là thiết bị bắt buộc trong kiểm tra xuất xưởng sản phẩm điện và kiểm định thiết bị y tế.

Khác gì với Megger thông thường: Megger chỉ đo điện trở cách điện. Electrical Safety Tester đo được cả 4 hạng mục an toàn trong một thiết bị: (1) Earth Bond Test - kiểm tra tiếp đất vỏ máy; (2) Insulation Test - cách điện; (3) Leakage Current Test - dòng rò vận hành; (4) Hipot Test - thử nghiệm chịu điện áp cao.

Tình huống thực tế: Nhà máy sản xuất thiết bị điện tại Bình Dương cần kiểm tra 100% sản phẩm trước khi xuất xưởng theo tiêu chuẩn IEC 61010. Dùng Hioki ST5520 tích hợp vào băng tải - tốc độ đo 50ms/sản phẩm, chức năng Contact Check ngăn báo PASS sai khi que đo chưa tiếp xúc, kết nối I/O với hệ thống phân loại tự động.

Model Hioki phù hợp:

Hioki 3153 / 3174: Thiết bị đo cách điện tự động để bàn, phù hợp kiểm định tủ điện, máy biến áp tại xưởng.
Hioki ST5520 / ST5520-01: Electrical Safety Tester cao cấp - kiểm tra đủ 4 hạng mục, tốc độ nhanh nhất ngành (50ms), dành cho dây chuyền sản xuất.
Hioki ST5540 / ST5541: Thiết bị đo dòng rò chuyên dụng, phù hợp kiểm định thiết bị y tế và các ứng dụng yêu cầu độ nhạy cực cao.
Hioki 3157 (AC Grounding HiTester): Kiểm tra điện trở tiếp đất vỏ máy bằng dòng AC -tiêu chuẩn bắt buộc trong kiểm định thiết bị điện gia dụng và công nghiệp.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Ai Cần Trang Bị Bộ Thiết Bị Kiểm Định An Toàn Điện?

Không chỉ các đơn vị kiểm định chuyên nghiệp cần trang bị thiết bị đo an toàn điện - nhiều đối tượng đang có nghĩa vụ pháp lý hoặc nhu cầu thực tế phải thực hiện kiểm định định kỳ:

Ban quản lý tòa nhà, khu công nghiệp: Có nghĩa vụ kiểm tra hệ thống tiếp đất, cách điện và dòng rò toàn bộ hệ thống điện tối thiểu 1 lần/năm theo quy định phòng cháy chữa cháy.
Nhà máy sản xuất thiết bị điện: Bắt buộc kiểm tra 100% sản phẩm trước xuất xưởng theo IEC 60335 (gia dụng), IEC 61010 (thiết bị đo lường), IEC 62368 (thiết bị âm thanh/video).
Đơn vị bảo trì điện công nghiệp: Kiểm định định kỳ động cơ, máy biến áp, tủ điện theo lịch bảo trì preventive maintenance.
Bệnh viện và phòng khám: Thiết bị y tế yêu cầu kiểm định dòng rò và tiếp đất theo tiêu chuẩn IEC 60601 - nghiêm ngặt hơn nhiều so với thiết bị thông thường.
Đơn vị tư vấn và kiểm định điện độc lập: Cần đầy đủ bộ thiết bị để cung cấp dịch vụ kiểm định có giá trị pháp lý.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Lưu Ý Quan Trọng: Thứ Tự Kiểm Định Đúng

Một sai lầm phổ biến trong thực tế là đo sai thứ tự, dẫn đến kết quả không đáng tin cậy hoặc hư hỏng thiết bị:

Quy tắc 1 - Ngắt điện trước khi đo cách điện: Tuyệt đối không dùng Megger (máy đo điện trở cách điện) trên mạch điện đang có điện. Điện áp thử 1000V DC sẽ cộng với điện áp lưới và có thể gây nguy hiểm cho người đo và hư hỏng thiết bị đầu cuối.

Quy tắc 2 - Xả điện tụ trước khi đo: Trước khi kết nối Megger vào mạch có tụ điện (động cơ, tủ biến tần), cần xả điện tụ hoàn toàn. Tụ điện có thể tích điện đến hàng trăm volt và phóng điện ngược vào máy đo.

Quy tắc 3 - Đo dòng rò khi hệ thống đang vận hành bình thường: Ampe kìm đo dòng rò phải được sử dụng khi hệ thống đang chạy đầy tải vì dòng rò chỉ xuất hiện khi thiết bị đang hoạt động. Đo khi tắt máy sẽ không phát hiện được.

Quy tắc 4 - Đo tiếp đất khi không có mưa: Sau mưa, đất bão hòa nước làm điện trở đo được thấp hơn thực tế. Nên đo vào thời điểm khô hạn để phát hiện điện trở cao bất thường.

Thiết Bị Đo Nào Bắt Buộc Phải Có Khi Kiểm Định An Toàn Điện Định Kỳ?

Mua thiết bị an toàn ở đâu?

Thiết bị đo an toàn điện không phải là chi phí - đó là khoản đầu tư bảo vệ con người, tài sản và tuân thủ pháp luật. Một bộ 4 thiết bị kiểm định đầy đủ (Megger + Earth Tester + Leakage Clamp + Safety Tester) giúp bạn phát hiện và xử lý lỗi tiềm ẩn trước khi chúng trở thành tai nạn.

Hioki Việt Nam cung cấp đầy đủ toàn bộ dòng thiết bị kiểm tra an toàn điện chính hãng Nhật Bản, từ model cầm tay phổ thông đến thiết bị để bàn dành cho dây chuyền sản xuất chuyên nghiệp. Đội kỹ thuật sẵn sàng tư vấn đúng bộ thiết bị phù hợp với từng loại hình kiểm định và ngân sách.

Liên hệ ngay qua Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trợ miễn phí.
