Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp
Trong lưới điện hiện đại, chất lượng điện năng không chỉ còn là vấn đề của điện áp và tần số ổn định. Sự gia tăng của các tải phi tuyến tính (non-linear loads) như bộ nguồn chuyển mạch (SMPS), bộ biến tần VFD, và hệ thống sạc xe điện đã làm méo mó nghiêm trọng dạng sóng sin tiêu chuẩn, tạo ra sóng hài (Harmonics) và các sự kiện thoáng qua (Transients). Những méo mó này gây ra quá nhiệt thiết bị, hỏng hóc tụ bù, lỗi điều khiển, và giảm hiệu suất năng lượng.


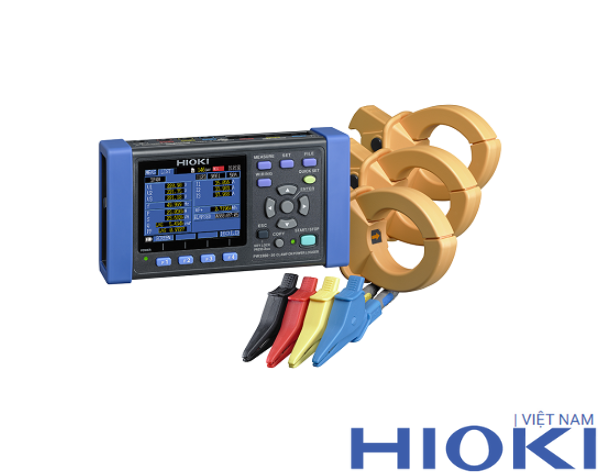

Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp

1. Phân tích Điện Năng Phức tạp và Tác động của Dạng Sóng Méo mó

Thiết bị phân tích chất lượng điện (PQ Analyzer) là công cụ chuyên biệt được phát triển để định lượng và chẩn đoán những vấn đề vô hình này. Vai trò của nó là chuyển đổi dạng sóng điện phức tạp (voltage and current waveforms) thành các tham số định lượng có thể hành động, tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt như IEC 61000-4-30. Thách thức cốt lõi là làm thế nào để lấy mẫu và xử lý lượng dữ liệu khổng lồ theo thời gian thực để bắt được các sự kiện chỉ kéo dài vài micro giây.

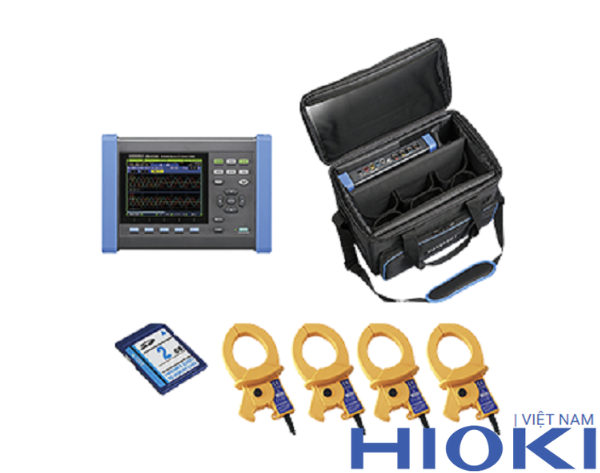

Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp

2. Công nghệ Cốt lõi: Lấy Mẫu Tốc độ Cao và Phân tích FFT

Khả năng chẩn đoán của PQ Analyzer phụ thuộc vào độ chính xác và tốc độ của quá trình thu thập và xử lý dữ liệu.
2.1. Yêu cầu Tốc độ Lấy Mẫu (Sampling Rate)
  • Bắt Sự kiện Thoáng qua: Các sự kiện như gai điện áp (Voltage Spikes) hoặc Transients có thể kéo dài chỉ vài micro giây. Để nắm bắt chính xác hình dạng của sự kiện này, thiết bị PQ Analyzer phải có tốc độ lấy mẫu cực cao, thường từ 10 kS/s (kilo-Samples per second) cho các phép đo cơ bản đến hàng MS/s (Mega-Samples per second) cho việc phân tích Transients.
  • Độ phân giải: Tốc độ lấy mẫu cao kết hợp với độ phân giải bit cao (ví dụ: 16 bit ADC) đảm bảo rằng thiết bị không chỉ bắt được sự kiện mà còn định lượng chính xác biên độ của nó, là yếu tố sống còn để đánh giá thiệt hại tiềm tàng.
2.2. Phân tích Dạng Sóng Vector bằng FFT
  • Kỹ thuật Chuyển đổi: Để định lượng méo mó dạng sóng, PQ Analyzer sử dụng Phép biến đổi Fourier Nhanh (FFT - Fast Fourier Transform). FFT phân tách dạng sóng phức tạp thành một chuỗi các sóng hình sin ở các tần số khác nhau (sóng hài).
  • Định lượng Sóng hài: Thiết bị tính toán Tổng Méo mó Hài (THD - Total Harmonic Distortion) cho cả điện áp (THDV​) và dòng điện (THDI​), cũng như biên độ của từng bậc sóng hài riêng lẻ (ví dụ: bậc 3,5,7). Việc này cho phép kỹ sư xác định chính xác nguồn gốc gây nhiễu (ví dụ: sóng hài bậc 5 thường liên quan đến tải VFD).

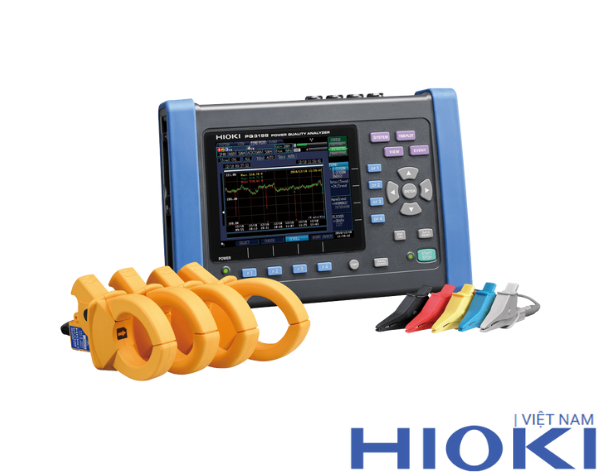

Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp

3. Thách thức Ứng dụng: Giám sát Hệ thống Năng lượng Phức tạp

Các ứng dụng của PQ Analyzer vượt ra ngoài hệ thống AC truyền thống để bao gồm các hệ thống điện DC và hệ thống có nguồn năng lượng tái tạo.
3.1. Phân tích Flicker và Mất Cân bằng Pha
  • Flicker (Nhấp nháy): Sự thay đổi nhanh chóng của điện áp gây ra hiện tượng đèn nhấp nháy, một vấn đề chất lượng điện nghiêm trọng. PQ Analyzer sử dụng các thuật toán phức tạp theo tiêu chuẩn IEC 61000-4-15 để đo định lượng chỉ số nhấp nháy dài hạn (Plt​) và ngắn hạn (Pst​).
  • Mất Cân bằng Pha (Phase Imbalance): Sự chênh lệch điện áp và dòng điện giữa các pha gây ra quá nhiệt động cơ và giảm hiệu suất. PQ Analyzer tính toán phần trăm mất cân bằng pha, cung cấp bằng chứng định lượng cho việc sửa chữa hoặc cân chỉnh tải.
3.2. Giám sát Hệ thống Tái tạo Năng lượng (Renewable Energy)
  • Phân tích Interharmonics: Các bộ biến tần của hệ thống năng lượng mặt trời (PV) và gió có thể tạo ra Interharmonics (sóng hài có tần số không phải bội số nguyên của tần số cơ bản). PQ Analyzer phải có khả năng phân tích những thành phần tần số này để đảm bảo rằng hệ thống PV không gây nhiễu ngược trở lại lưới điện (Grid).
  • Đo Sự kiện Nâng cao: Thiết bị được sử dụng để bắt và phân tích các sự kiện phóng xạ (Faults), sụt áp (Sags), và tăng áp (Swells) để đảm bảo rằng hệ thống năng lượng tái tạo phản ứng đúng cách với các điều kiện lưới điện bất thường theo quy định kết nối lưới.

Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp

4. Xu hướng Công nghệ Tương lai: Phân tích Tương quan và IoT

Tương lai của PQ Analyzer nằm ở khả năng tương tác dữ liệu và phân tích nguyên nhân gốc rễ tự động.
4.1. Phân tích Tương quan và Nguyên nhân Gốc Rễ
  • Yếu tố Vecto: Các thiết bị tiên tiến không chỉ đo THD mà còn phân tích góc pha của từng bậc sóng hài, cho phép kỹ sư xác định chính xác hướng dòng sóng hài (chảy vào hay chảy ra khỏi tải), từ đó cô lập nguồn gốc gây méo mó.
  • Tương quan Dữ liệu: Xu hướng là tích hợp dữ liệu chất lượng điện năng với dữ liệu quy trình (ví dụ: nhiệt độ, vận tốc động cơ). Thiết bị PQ Analyzer phải có khả năng gắn dấu thời gian (Time Stamping) cực kỳ chính xác để tương quan các sự kiện chất lượng điện với các lỗi quy trình.
4.2. Khả năng Kết nối và Lưu Trữ Dữ liệu (IoT Integration)
  • Ghi Dữ liệu Liên tục: PQ Analyzer phải có bộ nhớ lớn và khả năng ghi lại liên tục hàng ngàn tham số theo tiêu chuẩn IEC 61000-4-30 Class A.
  • Kết nối Đám mây: Việc tích hợp Wi-Fi/4G cho phép truyền dữ liệu chất lượng điện năng lên nền tảng đám mây, cho phép các kỹ sư vận hành hệ thống giám sát chất lượng điện từ xa, tự động hóa báo cáo và phân tích xu hướng dài hạn.
Thiết Bị Phân Tích Chất Lượng Điện: Chẩn Đoán Hệ Thống Năng lượng Phức tạp
Thiết bị phân tích chất lượng điện là một công cụ chẩn đoán không thể thiếu trong thế giới điện năng bị méo mó. Nó giải quyết các thách thức kỹ thuật thông qua tốc độ lấy mẫu cực cao để bắt sự kiện thoáng qua và phân tích FFT để định lượng sóng hài.
Trong tương lai, với sự phức tạp ngày càng tăng của lưới điện (từ EV đến PV), PQ Analyzer sẽ tiếp tục đóng vai trò quan trọng trong việc chẩn đoán các sự kiện Flicker, Interharmonics, và mất cân bằng pha. Khả năng phân tích góc pha và tích hợp dữ liệu IoT sẽ biến nó thành một hệ thống quản lý rủi ro và hiệu suất năng lượng dự đoán cho lưới điện thông minh.
