Thiết bị Phân tích Chất lượng Điện - Từ Phát hiện Sóng hài đến Quản lý Rủi ro Sự kiện Điện

Trong môi trường công nghiệp và hạ tầng kỹ thuật hiện đại, khái niệm về chất lượng điện năng (Power Quality - PQ) đã vượt xa việc chỉ đảm bảo điện áp và tần số ổn định. Sự phổ biến của các thiết bị điện tử công suất phi tuyến tính—như bộ điều khiển tốc độ biến tần (VFD), bộ nguồn chuyển mạch (SMPS), và hệ thống sạc xe điện—đã biến sóng sin lý tưởng của lưới điện thành một tập hợp các sóng bị méo mó. Sự méo mó này, gọi là sóng hài (Harmonics), là vấn đề kỹ thuật lớn nhất, gây quá nhiệt máy biến áp, lỗi ngẫu nhiên và lãng phí năng lượng.

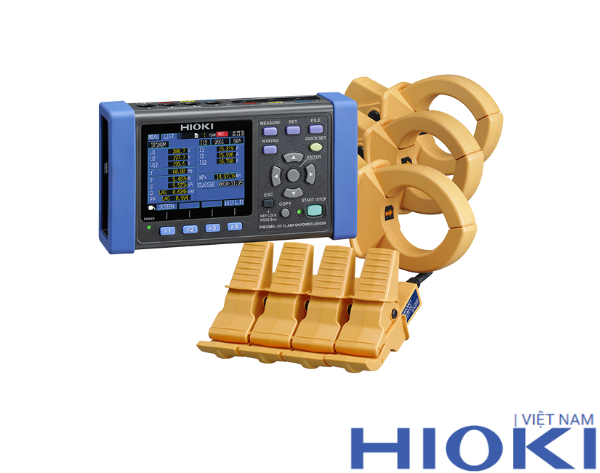

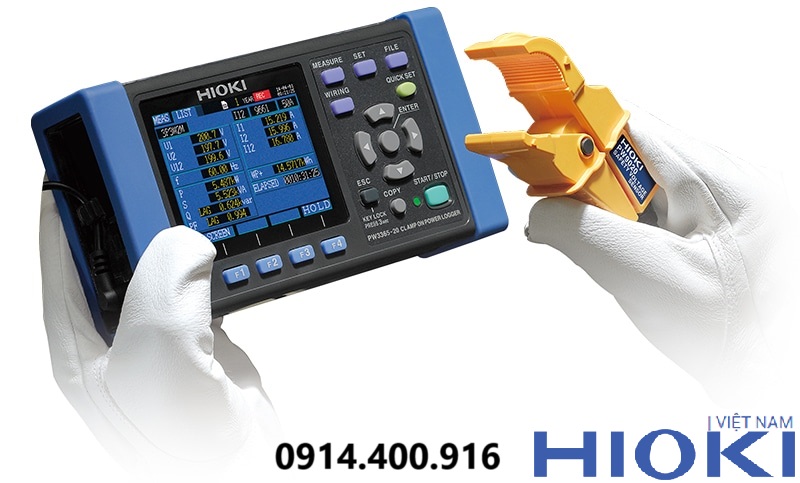

Thiết bị phân tích chất lượng điện (PQ Analyzer) là công cụ được tạo ra để giải mã những vấn đề vô hình này. Vai trò của nó không chỉ là đo lường đơn thuần mà là quản lý rủi ro và tối ưu hóa hệ thống. Bài viết này sẽ đi sâu vào cơ chế phát sinh và quản lý sóng hài, sự khác biệt giữa các loại sự kiện PQ (Sag, Swell, Transients), và chiến lược sử dụng dữ liệu từ PQ Analyzer để giải quyết các thách thức vận hành phức tạp.

1. Vấn đề Trung tâm: Cơ chế Phát sinh Sóng hài và Ảnh hưởng

Sóng hài là một vấn đề phức tạp, không chỉ là dòng điện mà còn là điện áp. Nó phát sinh từ bản chất hoạt động của các thiết bị chuyển mạch điện tử công suất.

Phụ tải Phi tuyến Tính và Độ Méo Dạng Dòng Điện

Sóng hài dòng điện được tạo ra khi phụ tải không tiêu thụ dòng điện theo dạng sóng sin của điện áp. Thay vào đó, chúng chỉ tiêu thụ dòng điện theo các xung ngắn (pulses).

Thiết bị điển hình: Bộ chỉnh lưu (Rectifier) tạo ra dòng điện bị méo dạng. Cụ thể, bộ chỉnh lưu 6 xung phổ biến tạo ra sóng hài bậc 5, 7, 11, 13...
Tổng Méo Hài Dòng Điện (THDi): Là chỉ số định lượng mức độ nghiêm trọng của sóng hài dòng điện. THDi cao gây ra quá nhiệt cục bộ và là mối đe dọa trực tiếp đến tuổi thọ của máy biến áp và dây trung tính.

Vấn đề Cộng hưởng Sóng hài

Đây là một trong những kịch bản thảm khốc nhất mà PQ Analyzer cần phát hiện.

Cơ chế: Khi sóng hài dòng điện phát sinh từ phụ tải tương tác với điện dung ký sinh của cáp và đặc biệt là tụ bù công suất (Power Factor Correction Capacitors), một hiện tượng cộng hưởng có thể xảy ra ở tần số sóng hài đó.
Hậu quả: Cộng hưởng gây ra sự khuếch đại dòng điện và điện áp sóng hài lên mức cực cao. Điều này có thể dẫn đến việc tụ bù bị hỏng nhanh chóng, hoặc gây hỏng hóc các thiết bị điện tử nhạy cảm do Tổng Méo Hài Điện áp (THDv) tăng vọt.

Dòng Điện Trung Tính Quá Mức (Third-Order Harmonics)

Trong hệ thống 3 pha 4 dây (Y-connected), sóng hài bậc 3 (và bội số của 3 như 9, 15) có đặc điểm là đồng pha với nhau. Thay vì triệt tiêu lẫn nhau tại dây trung tính như các sóng cơ bản, chúng cộng lại. PQ Analyzer là công cụ duy nhất có thể đo lường và xác định mức độ của dòng điện trung tính quá mức này, vốn có thể làm quá tải và cháy dây trung tính dù dòng điện pha vẫn nằm trong giới hạn.

2. Quản lý Sự kiện PQ: Chẩn đoán Lỗi Hệ thống Không Thường Xuyên

Ngoài sóng hài, PQ Analyzer còn là thiết bị quan trọng nhất để bắt kịp các sự kiện điện áp xảy ra trong thời gian cực ngắn (milliseconds), thường là nguyên nhân gây lỗi ngẫu nhiên (nuisance tripping).

Phân biệt Sag, Swell và Interruption

PQ Analyzer phải phân loại chính xác các sự kiện này theo tiêu chuẩn ITIC/CBEMA Curve để đánh giá khả năng chịu đựng của thiết bị:

Voltage Sag (Sụt áp): Giảm điện áp dưới 90% định mức, kéo dài từ nửa chu kỳ đến một phút. Nguyên nhân phổ biến là khởi động động cơ lớn hoặc ngắn mạch tạm thời trên lưới.
Voltage Swell (Tăng áp): Tăng điện áp trên 110% định mức. Thường xảy ra khi phụ tải lớn bị ngắt đột ngột.
Interruption (Gián đoạn): Mất điện hoàn toàn.

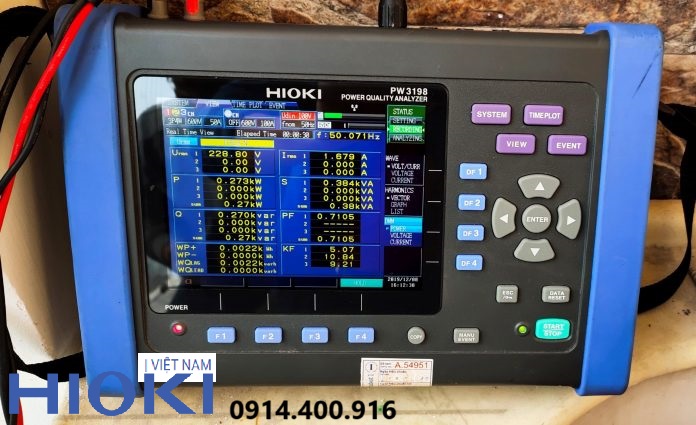

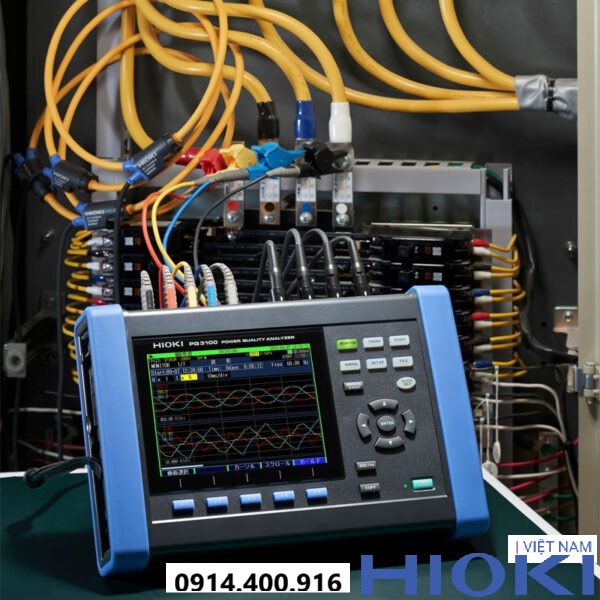

Thiết bị Phân tích Chất lượng Điện - Từ Phát hiện Sóng hài đến Quản lý Rủi ro Sự kiện Điện

Bắt Tín hiệu Tạm thời Cực Nhanh (Transients)

Transients (xung điện áp quá độ) là sự kiện khó bắt nhất, xảy ra trong micro giây (µs) hoặc nano giây (ns).

Nguyên nhân: Thường do sét đánh, hoạt động đóng cắt tụ điện, hoặc chuyển mạch thiết bị điện cảm.
Hậu quả: Transients có thể làm hỏng vi mạch (IC), bộ nhớ máy tính, và thiết bị điều khiển vì chúng tạo ra điện áp cực cao (>1000V) nhưng trong thời gian rất ngắn. PQ Analyzer cao cấp sử dụng tốc độ lấy mẫu cực cao (hơn 1 MS/s) để ghi lại chi tiết dạng sóng của xung này.

Phân tích Điện áp Flicker (Nhấp nháy)

Voltage Flicker là sự dao động điện áp theo chu kỳ (thường là 1-30 Hz) gây ra bởi các phụ tải thay đổi nhanh (ví dụ: lò hồ quang). Dù không gây hỏng thiết bị, Flicker ảnh hưởng đến thị giác con người và hiệu quả chiếu sáng. PQ Analyzer đo chỉ số Pst (Perceptibility Short Term) và Plt (Perceptibility Long Term) để tuân thủ tiêu chuẩn.

3. Chiến lược Tối ưu hóa và Giải pháp Giảm thiểu

Dữ liệu từ PQ Analyzer là cơ sở để thiết kế các giải pháp giảm thiểu hiệu quả, thay vì chỉ là chẩn đoán.

Thiết kế Hệ thống Lọc Sóng hài

Bộ lọc Thụ động (Passive Filters): Sử dụng các tổ hợp L, C, R để tạo ra các bẫy cộng hưởng loại bỏ sóng hài ở một bậc cụ thể. PQ Analyzer xác định chính xác bậc sóng hài cần loại bỏ (ví dụ: bậc 5 và 7).
Bộ lọc Chủ động (Active Filters): Tiêm một dòng điện bù ngược pha vào lưới để triệt tiêu sóng hài do phụ tải tạo ra. PQ Analyzer cung cấp thông tin dòng điện và pha cần thiết để điều chỉnh bộ lọc chủ động.

Giảm thiểu Sụt áp và Tăng áp

Lắp đặt Thiết bị Ghi Sụt áp (DVR - Dynamic Voltage Restorer): Sử dụng PQ Analyzer để xác định tần suất và biên độ của sự kiện sụt áp, từ đó tính toán dung lượng cần thiết của DVR để duy trì điện áp ổn định.
Đánh giá Độ nhạy Thiết bị: So sánh hồ sơ sự kiện của PQ Analyzer với đường cong ITIC/CBEMA của thiết bị quan trọng để xác định thiết bị nào cần UPS hoặc điều hòa nguồn.

Quản lý Tài sản và Tuân thủ Tiêu chuẩn

Sử dụng PQ Analyzer để lập báo cáo tuân thủ IEEE 519 (giới hạn sóng hài) và các tiêu chuẩn điện lực địa phương. Dữ liệu này trở thành bằng chứng trong các tranh chấp hoặc khi xác định trách nhiệm về lỗi hệ thống.

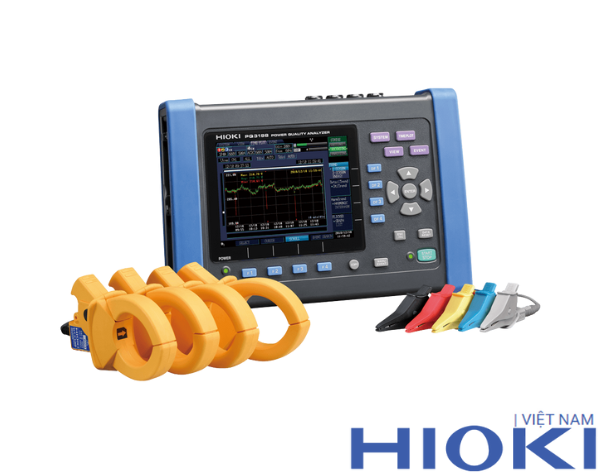

PQ Analyzer là công cụ không thể thiếu trong việc quản lý hệ thống điện hiện đại. Nó cho phép các kỹ sư vượt qua những phép đo cơ bản để giải quyết các vấn đề sâu sắc như cộng hưởng sóng hài, dòng trung tính quá mức, và các sự kiện điện áp thoáng qua. Bằng việc liên tục ghi lại và phân tích dữ liệu, PQ Analyzer chuyển đổi thông tin điện thô thành trí tuệ vận hành, giúp các tổ chức không chỉ tuân thủ tiêu chuẩn mà còn chủ động bảo vệ tài sản, tối ưu hóa năng lượng, và đảm bảo tính liên tục hoạt động.
