Tình Huống Kỹ Thuật: Ampe Kìm AC True-RMS Tố Cáo Quá Tải Ẩn Dưới Dòng Điện Sóng Hài

Tình huống: Sự Sụp Đổ Ngẫu Nhiên Của Hệ Thống Cung Cấp Điện Chiếu Sáng Công Nghiệp

Một cơ sở sản xuất lớn, được lắp đặt hệ thống chiếu sáng công nghiệp bằng công nghệ LED hiệu suất cao, liên tục gặp phải tình trạng ngắt mạch ngẫu nhiên (Nuisance Tripping) trên các aptomat (circuit breakers) bảo vệ các mạch chiếu sáng. Sự cố này xảy ra không theo một lịch trình cố định nào, gây gián đoạn quy trình và tốn kém thời gian để xác định và phục hồi. Đội ngũ bảo trì ban đầu cho rằng lỗi là do aptomat bị lão hóa hoặc có sự thay đổi tải đột ngột.

Tình Huống Kỹ Thuật: Ampe Kìm AC True-RMS Tố Cáo Quá Tải Ẩn Dưới Dòng Điện Sóng Hài

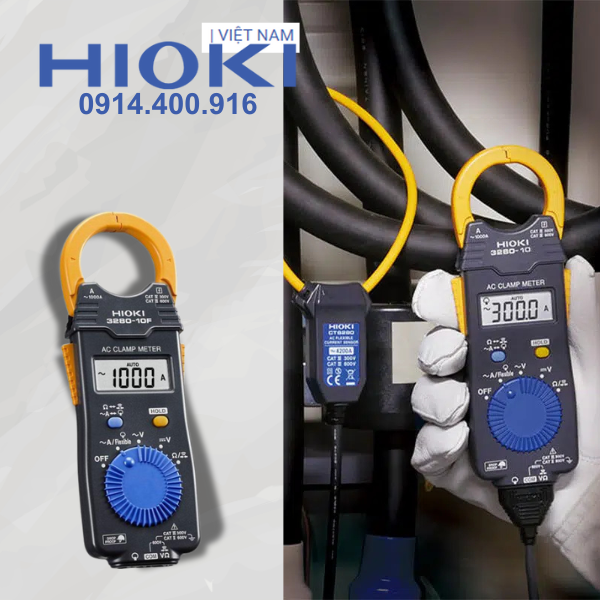

Việc kiểm tra bằng đồng hồ vạn năng (DMM) cơ bản và ampe kìm AC tiêu chuẩn (loại cảm ứng giá trị trung bình) cho thấy dòng điện RMS tổng thể của các mạch này nằm dưới 80% công suất định mức của aptomat, dường như không có vấn đề gì. Sự khác biệt giữa dữ liệu đo lường và hành vi thực tế của hệ thống điện đã buộc kỹ sư trưởng phải điều tra sâu hơn, nghi ngờ rằng dòng điện sóng hài (Harmonic Currents) do các bộ nguồn LED phi tuyến tính tạo ra đang che giấu một mối nguy hiểm tiềm ẩn. Công cụ được triển khai là Ampe kìm AC True-RMS (True-RMS AC Clamp Meter).

Khởi động Phân tích: Sự Khác Biệt Giữa RMS Trung bình và RMS Thực

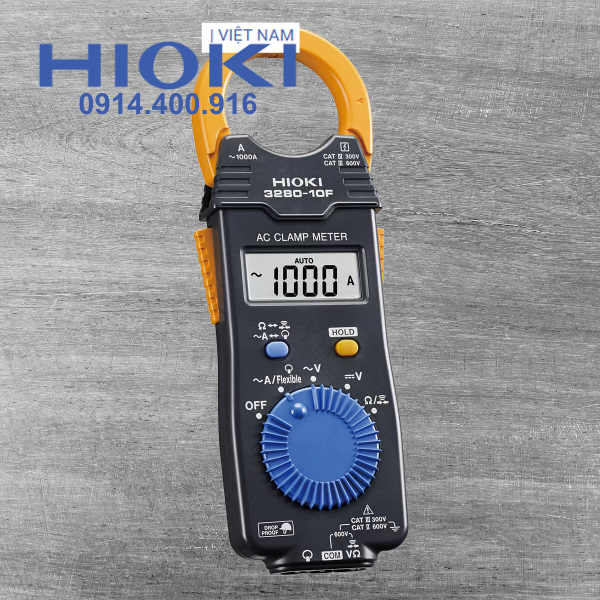

Ampe kìm AC tiêu chuẩn hoạt động dựa trên nguyên tắc cảm ứng điện từ và được hiệu chuẩn để đo chính xác dòng điện sóng sin thuần túy. Chúng sử dụng phép đo giá trị trung bình đã chỉnh lưu và nhân với hệ số 1.11 để ước tính giá trị RMS. Tuy nhiên, trong môi trường điện tử công suất, dòng điện hiếm khi là sóng sin.

Phép Đo Lầm Lạc Của Ampe Kìm Tiêu Chuẩn

Vấn đề Dạng Sóng: Bộ nguồn chuyển mạch (SMPS) của đèn LED chỉ tiêu thụ dòng điện trong một thời gian ngắn tại đỉnh của sóng điện áp, tạo ra các xung dòng điện cao và nhọn (peaky). Dạng sóng này là phi sin (non-sinusoidal).

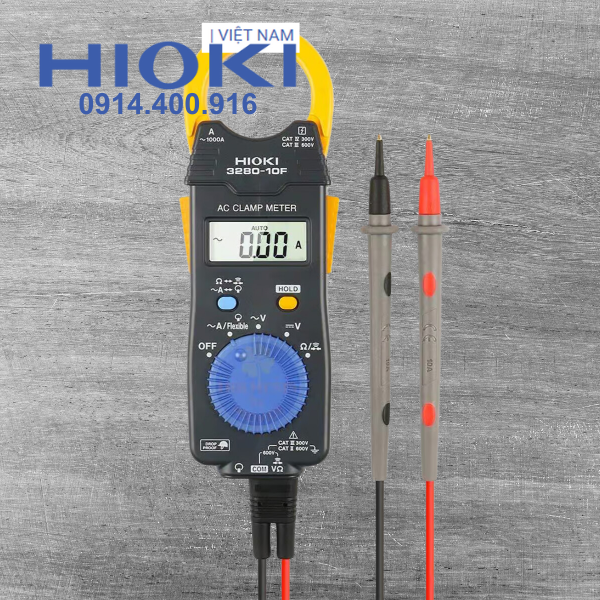

Sai số Phép Đo: Kỹ sư đã sử dụng ampe kìm AC tiêu chuẩn để đo một mạch chiếu sáng bị lỗi. Kết quả là 15 A. Dựa trên kết quả này, aptomat 20 A dường như là đủ. Ampe kìm tiêu chuẩn đã thất bại trong việc ghi nhận năng lượng thực sự của các xung dòng điện nhọn này.

Ampe Kìm True-RMS Tố Cáo Quá Tải Ẩn

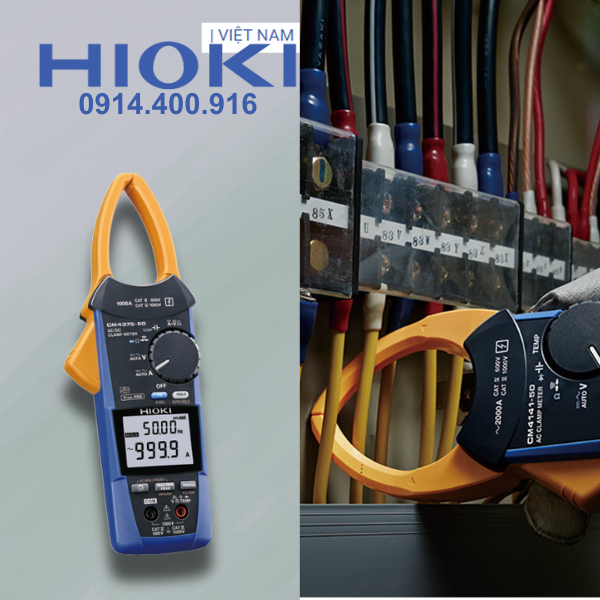

Nguyên tắc True-RMS: Ampe kìm AC True-RMS vượt qua giới hạn này bằng cách sử dụng các mạch điện tử phức tạp để lấy mẫu dạng sóng dòng điện, bình phương từng mẫu, tính giá trị trung bình của các bình phương đó, và sau đó lấy căn bậc hai. Quá trình này tính toán chính xác năng lượng nhiệt thực sự của dòng điện, bất kể dạng sóng của nó.
Dữ liệu Gây Sốc: Khi đo cùng một mạch bằng ampe kìm True-RMS, kết quả là 21 A. Sự chênh lệch 6 A giữa hai phép đo là do năng lượng sóng hài (Harmonic Energy) bị bỏ qua. Giá trị True-RMS 21 A rõ ràng vượt quá giới hạn 20 A của aptomat, xác nhận nguyên nhân gốc rễ của sự cố ngắt mạch ngẫu nhiên.

Phân Tích Dòng Điện Trung Tính và Sóng Hài Bậc Ba

Vấn đề không chỉ giới hạn ở các dây pha; ampe kìm AC True-RMS còn đóng vai trò quan trọng trong việc chẩn đoán nguy cơ cháy nổ trên dây trung tính.

Phép Đo Dòng Trung Tính (Neutral Current)

Đặc tính Sóng Hài Bậc Ba: Trong hệ thống 3 pha, các sóng hài bậc lẻ chia hết cho 3 (bậc 3,9,15, v.v.) do tải phi tuyến tính tạo ra sẽ không triệt tiêu lẫn nhau như dòng điện cơ bản (50/60 Hz) mà sẽ cộng dồn (add up) trên dây trung tính.
Thách thức Truyền thống: Theo lý thuyết cân bằng tải, dòng trung tính phải bằng 0. Kỹ sư đã kiểm tra rằng các dòng pha gần như bằng nhau. Tuy nhiên, khi đo dòng trung tính bằng ampe kìm True-RMS, kết quả là 18 A, cao hơn bất kỳ dòng pha đơn lẻ nào.

Đánh Giá Nguy Cơ Nhiệt

Bằng chứng: Dòng trung tính 18 A do sóng hài bậc ba gây ra đã giải thích tại sao dây trung tính trong tủ điện lại có dấu hiệu quá nhiệt và biến màu mặc dù các dây pha không bị quá tải.
Giải pháp Chẩn đoán: Ampe kìm AC True-RMS đã cung cấp bằng chứng định lượng cần thiết (dòng trung tính thực tế) để biện minh cho việc lắp đặt dây trung tính có kích thước lớn hơn (Oversized Neutral Conductor) hoặc lắp đặt bộ lọc sóng hài (Harmonic Filters), ngăn ngừa nguy cơ cháy nổ nghiêm trọng.

Kỹ Thuật Chẩn Đoán Khởi Động (Inrush Current) và Chức Năng Đỉnh

Trong các ứng dụng công nghiệp, dòng điện khởi động là một thách thức khác mà ampe kìm tiêu chuẩn không thể xử lý.

Lỗi Ngắt Mạch Do Dòng Khởi Động (Inrush)

Vấn đề: Động cơ, máy biến áp và đặc biệt là hệ thống đèn LED lớn khi bật nguồn sẽ tạo ra một xung dòng điện khởi động (Inrush Current) rất cao, kéo dài chỉ vài chu kỳ AC. Xung này có thể cao gấp 10 đến 20 lần dòng điện hoạt động bình thường.
Thất bại của Ampe Kìm Tiêu chuẩn: Ampe kìm tiêu chuẩn có tốc độ lấy mẫu chậm và không thể ghi lại đỉnh dòng điện này.

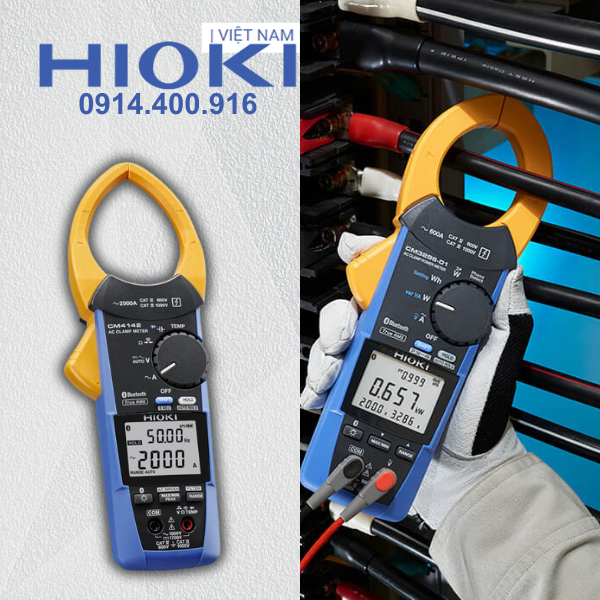

Chức năng Inrush của Ampe Kìm True-RMS: Ampe kìm True-RMS chuyên nghiệp có chế độ Inrush Mode. Thiết bị được thiết kế để kích hoạt thông minh (Intelligent Triggering) khi phát hiện sự kiện tăng dòng đột ngột và ghi lại giá trị RMS thực tế của xung dòng điện trong 100 mili giây đầu tiên.

Phân Tích Sự kiện Khởi Động Thực Tế

Dữ liệu Đo: Kỹ sư sử dụng chế độ Inrush trên ampe kìm True-RMS để đo một máy bơm công suất lớn. Kết quả cho thấy dòng khởi động RMS đạt 125 A.
Hệ quả Chẩn đoán: Dữ liệu 125 A này giải thích tại sao aptomat 100 A lại bị ngắt khi máy bơm khởi động, mặc dù dòng hoạt động bình thường chỉ là 40 A. Việc này cho phép kỹ sư lựa chọn chính xác aptomat hoặc bộ khởi động động cơ phù hợp (ví dụ: cấp C hoặc D) thay vì lãng phí thời gian thay thế linh kiện lỗi.

Giá Trị Chẩn Đoán: Tích Hợp Lọc Thông Thấp (Low-Pass Filter)

Trong môi trường điện tử công suất, việc loại bỏ nhiễu tần số cao là cực kỳ quan trọng đối phẩm chất tín hiệu đo.

Thách thức Đo Lường Biến Tần VFD

Vấn đề: Khi đo dòng điện đầu ra từ Biến tần Điều khiển Tần số (VFD) đến động cơ, Ampe kìm AC True-RMS sẽ đo cả dòng điện cơ bản (50/60 Hz) và nhiễu PWM (Pulse Width Modulation) tần số cao do VFD tạo ra. Kết quả đo tổng thể này thường cao hơn nhiều so với dòng điện thực tế tạo ra mô-men xoắn.
Giải pháp LPF: Ampe kìm AC True-RMS cao cấp được trang bị chức năng Lọc Thông Thấp (Low-Pass Filter - LPF). Kích hoạt LPF sẽ loại bỏ các thành phần tần số cao không mong muốn, chỉ cho phép kỹ sư đo chính xác dòng điện cơ bản 50/60 Hz chạy đến động cơ.

Chẩn Đoán Lỗi Lập Trình VFD

Ứng dụng: Bằng cách so sánh phép đo dòng điện True-RMS (có nhiễu PWM) và phép đo dòng điện LPF (chỉ dòng cơ bản), kỹ sư có thể ước tính mức độ nhiễu và độ méo dạng mà VFD đang tạo ra. Sự chênh lệch quá lớn giữa hai giá trị này có thể là dấu hiệu của lỗi lập trình VFD hoặc lỗi cách điện động cơ.

Kết Luận Tình Huống: Ampe Kìm True-RMS - Cửa Sổ Nhìn Vào Dòng Điện Thực

Tình huống ngắt mạch ngẫu nhiên trong hệ thống chiếu sáng công nghiệp đã được giải quyết bằng việc nâng cấp công cụ chẩn đoán. Ampe kìm AC True-RMS đã chứng minh sự vượt trội của mình bằng cách:

Tố cáo Quá tải Ẩn: Cung cấp giá trị RMS thực tế (21 A so với 15 A tiêu chuẩn), xác định chính xác sự cố quá tải nhiệt do dòng sóng hài.
Định lượng Nguy cơ Trung tính: Đo chính xác dòng trung tính cộng dồn (18 A), cung cấp bằng chứng cho nguy cơ cháy nổ.
Chẩn đoán Tải Nặng: Ghi lại dòng khởi động (Inrush Current) thực tế (125 A), cho phép lựa chọn thiết bị bảo vệ chính xác.
Lọc Nhiễu Thông Minh: Sử dụng LPF để đo dòng điện cơ bản trong môi trường VFD.

Trong môi trường công nghiệp hiện đại, nơi tải phi tuyến tính là tiêu chuẩn, Ampe kìm AC True-RMS không còn là một tính năng bổ sung mà là một yêu cầu bắt buộc để đo lường chính xác, chẩn đoán lỗi ẩn và đảm bảo an toàn điện. Nó là công cụ thiết yếu để nhìn xuyên qua sự méo mó của dạng sóng và định lượng năng lượng nhiệt thực sự đang gây căng thẳng cho hệ thống.
