Thông số kỹ thuật

Đặc tính kỹ thuật cơ bản

Độ chính xác được đảm bảo: 1 năm
　 CT9667-01 CT9667-02 CT9667-03
đánh giá đầu vào hiện dòng điện 5000 A AC / 500 A AC
Tối đa đầu vào cho phép 10000 A liên tục (45 đến 66 Hz, yêu cầu giảm tần số)
Băng thông 10 Hz đến 20 kHz (± 3dB)
Độ chính xác biên độ và pha ± 2% rdg. ± 0,3% fs (45 đến 66 Hz, ở trung tâm của vòng lặp linh hoạt) Pha: ± 1 độ (45 đến 66 Hz)
Điện áp đầu ra 500 mV AC / fs (0,1 mV AC / A) ở phạm vi 5000 A 500 mV AC / fs (1 mV AC / A) ở dải 500 A
Tối đa điện áp định mức với đất 1000 V AC (CAT III), 600 V AC (CAT IV)
Đường kính lõi φ 100 mm (3,94 in) φ 180 mm (7,09 in) φ 254 mm (10,00 in)
Thiết bị đầu cuối đầu ra BNC
Nhiệt độ hoạt động -25 ° C đến +65 ° C (-13 ° F đến 149 ° F) -25 ° C đến +65 ° C (-13 ° F đến 149 ° F) -10 ° C đến +50 ° C (14 ° F đến 122 ° F)
Nguồn Pin kiềm LR6 (AA) × 2, Sử dụng liên tục: 7 ngày (công suất định mức 35 mVA), hoặc bộ đổi nguồn AC 9445-02 / -03 (công suất định mức 0,2 VA), hoặc Nguồn điện bên ngoài 5 đến 15 V DC (công suất định mức 0,2 VA)
Chống bụi và nước Chỉ vòng lặp linh hoạt: IP54 * Không sử dụng khi bị ướt. N / A
Kích thước và khối lượng Đường kính cáp vòng linh hoạt: φ7,4 mm (0,29 in), Chiều dài cáp: Giữa vòng lặp linh hoạt và hộp pin: 2 m (6,56 ft), Cáp đầu ra: 1 m (3,28 ft), Hộp pin: 35 mm (1,38 in) W × 120,5 mm (4,74 in) H × 34 mm (1,34 in) D, 280 g (9,9 oz) Đường kính cáp vòng linh hoạt: φ13 mm (0,51 in), Chiều dài cáp: Giữa vòng dây mềm và hộp pin: 2 m (6,56 ft), Cáp đầu ra: 1 m (3,28 ft) Hộp pin: 35 mm (1,38 in) W × 120,5 mm (4,74 in) H × 34 mm (1,34 in) D, 470 g (16,6 oz)
Phụ kiện Pin kiềm LR6 (AA) × 2, Hướng dẫn sử dụng × 1



Chi tiết sản phẩm

HIOKI CT9667 AC FLEXIBLE CURRENT SENSOR HÃNG SẢN XUẤT          : HIOKI - NHẬT XUẤT XỨ          : NHẬT BẢO HÀNH             : 12 Tháng

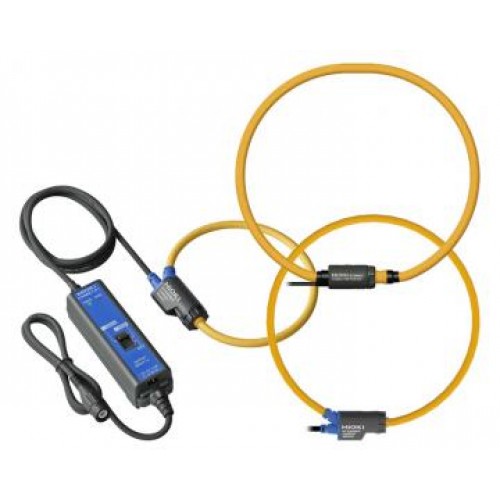

HIOKI CT9667 AC FLEXIBLE CURRENT SENSOR

Cảm biến hiện tại Hioki CT9667 là các thiết bị tốt nhất-trong-lớp để sử dụng với đồng hồ điện, PQAs và HiCorders Memory. Loạt Hioki CT9667  là Rogowski cảm biến loại AC linh hoạt gồm 3 mô hình khác nhau trong kích thước đường kính vòng lặp khác nhau 100-254 mm. Các cảm biến có đường kính 100mm và 180mm cũng có loại cáp mỏng thêm cho vòng lặp dễ dàng hơn hệ thống dây điện xung quanh phức tạp. Tất cả 3 cảm biến 500A / 5000A phạm vi, làm cho chúng lý tưởng để đo tải trọng lớn hiện nay.

Lưu ý: Những cảm biến dòng điện này cũng có thể được sử dụng với máy phân tích chất lượng điện năng, đồng hồ đo điện năng hoặc Bộ nhớ HiCorders của Hioki.

Nó không thích hợp để đo dòng điện nhỏ như dòng điện rò rỉ.
