Bút thử điện là thứ đầu tiên mà bất kỳ thợ điện hay kỹ thuật viên nào cũng bỏ vào túi trước khi ra công trường. Nhỏ gọn, rẻ tiền, dễ dùng - và chính vì vậy, nó thường bị tin tưởng mù quáng. Nhưng thực tế là: bút thử điện có thể báo sai, và sự tự tin dựa trên kết quả sai đó mới là thứ thực sự nguy hiểm. Không phải bút thử điện bị hỏng - mà là người dùng không hiểu hết giới hạn của nó.
Bài viết này không nói về cách dùng bút thử điện. Bài này nói về 3 tình huống cụ thể mà bút thử điện cho kết quả sai, và điều gì xảy ra nếu bạn tin vào kết quả đó. Kèm theo là vai trò bổ sung không thể thiếu của đồng hồ chỉ thị pha trong một số thao tác mà bút thử điện hoàn toàn vô dụng.
.png)
I.Bút Thử Điện Hoạt Động Theo Nguyên Lý Nào?
Trước khi nói về rủi ro, cần hiểu rõ bút thử điện đang đo thứ gì.

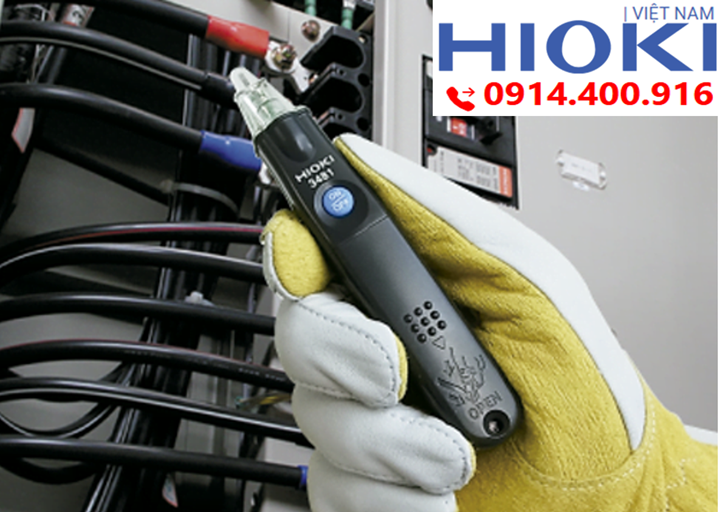

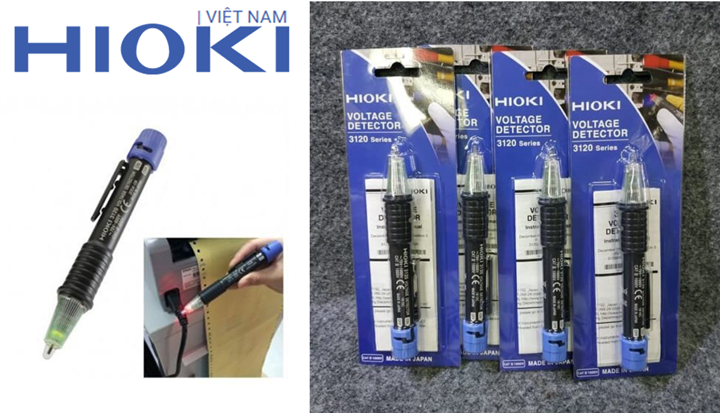

Bút thử điện 1 cực (loại phổ biến nhất) hoạt động theo nguyên lý cảm ứng điện dung: khi đầu bút chạm vào dây dẫn có điện áp AC, dòng điện dung rất nhỏ chạy qua cơ thể người xuống đất - đủ để thắp sáng đèn neon hoặc kích hoạt cảm biến điện tử bên trong. Không cần tiếp xúc cực thứ 2, không cần dây đất - đây là điểm mạnh (an toàn, nhanh) nhưng cũng chính là nguồn gốc của các tình huống báo sai.
Bút thử điện không tiếp xúc (non-contact / NCV) như Hioki 3481-20 dùng cảm biến điện dung để phát hiện điện trường AC xung quanh dây dẫn mà không cần chạm vào - càng tiện lợi, càng nhạy cảm với môi trường xung quanh.
II.Tình Huống 1: Báo "Có Điện" Trong Khi Dây Đã Cắt Nguồn - Hiện Tượng Cảm Ứng Điện
Bối cảnh thực tế: Một kỹ thuật viên đang sửa tủ điện trong nhà xưởng. Anh ngắt aptomat nhánh cần sửa, dùng bút thử điện kiểm tra - bút vẫn sáng. Anh ngắt thêm aptomat tổng - bút vẫn sáng yếu. Kết luận: "Có điện từ đâu đó rò vào". Thực tế: dây điện đã được ngắt hoàn toàn, không có điện.
Nguyên nhân kỹ thuật: Đây là hiện tượng cảm ứng điện dung (capacitive coupling). Trong tủ điện, nhiều dây dẫn nằm song song sát nhau trong nhiều mét. Dây pha đang có điện bên cạnh tạo ra điện trường - điện trường này cảm ứng vào dây đã ngắt nguồn, tạo ra điện áp "bóng ma" (phantom voltage) có thể lên đến vài chục volt AC. Bút thử điện 1 cực cực kỳ nhạy với loại điện áp này và sẽ báo sáng.
Hậu quả nếu tin sai: Kỹ thuật viên có thể mất nhiều giờ tìm kiếm nguồn điện không tồn tại, gây gián đoạn sản xuất không cần thiết. Nguy hiểm hơn là tâm lý "cắt không được, thôi cứ đeo găng mà làm" - dẫn đến thói quen nguy hiểm.

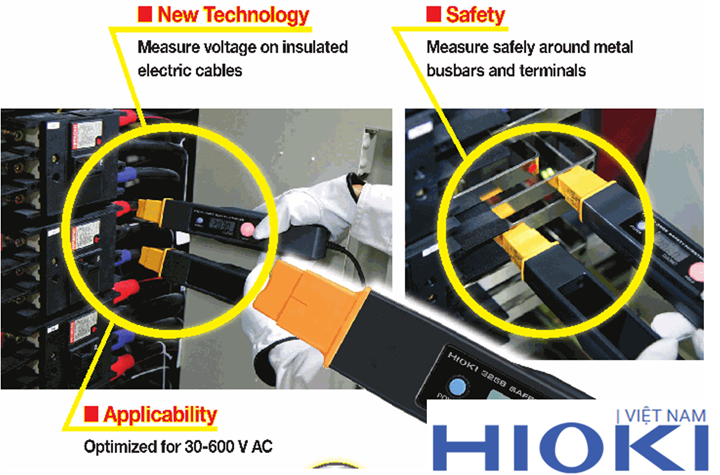

Cách nhận biết và xử lý: Dùng đồng hồ vạn năng đo điện áp 2 cực giữa dây đó và đất. Nếu là phantom voltage, điện áp sẽ sụp ngay khi kết nối một tải nhỏ (như điện trở vài kΩ). Nếu là điện thật, điện áp giữ nguyên. Hoặc dùng bút thử điện 2 cực (như Hioki 3258 HiTESTER An Toàn) - loại này đo điện áp thực sự giữa 2 điểm, không bị ảnh hưởng bởi cảm ứng điện dung.
III.Tình Huống 2: Báo "Không Có Điện" Trong Khi Dây Vẫn Đang Có Điện - Mất Đường Về Đất
Bối cảnh thực tế: Một thợ điện đang kiểm tra ổ cắm trong căn hộ mới bàn giao. Bút thử điện cắm vào lỗ pha - không sáng. Kết luận: ổ cắm chưa có điện. Anh bắt đầu tháo ổ cắm bằng tay không - và bị giật.
Nguyên nhân kỹ thuật: Bút thử điện 1 cực cần dòng điện dung chạy qua cơ thể người xuống đất để hoạt động. Điều này chỉ xảy ra khi người đứng trên bề mặt dẫn điện tốt. Nếu người dùng đang đứng trên sàn gỗ khô, sàn gạch men cách điện tốt, hoặc đi giày đế cao su dày - dòng về đất quá nhỏ, bút không sáng dù dây có điện hoàn toàn bình thường.
Ngoài ra, ở một số công trình mới, hệ thống điện dùng biến áp cách ly (isolation transformer) - dây pha không có điện thế so với đất, bút thử điện 1 cực sẽ không báo dù dây đang mang điện áp 220V so với dây trung tính.
Hậu quả nếu tin sai: Đây là tình huống nguy hiểm nhất - tin rằng dây đã mất điện trong khi thực tế nó đang mang điện áp đầy đủ 220V.
Cách xử lý an toàn: Luôn dùng bút thử điện 2 cực hoặc đồng hồ vạn năng đo điện áp AC giữa dây và đất như thao tác xác nhận cuối cùng trước khi chạm tay vào dây dẫn - đặc biệt trong các công trình mới hoặc khi đang đứng trên bề mặt cách điện. Không bao giờ dùng kết quả bút 1 cực là căn cứ duy nhất để khẳng định dây đã mất điện.
.png)
IV. Tình Huống 3: Bút Thử Điện Không Tiếp Xúc Báo Nhầm Do Nhiễu Điện Từ
Bối cảnh thực tế: Kỹ thuật viên dùng bút thử điện non-contact (NCV) kiểm tra từng dây trong bó cáp để tìm dây pha. Bút báo sáng ở cả 5 dây trong bó - trong khi thực tế chỉ có 2 dây pha và 1 dây trung tính đang có điện.
Nguyên nhân kỹ thuật: Bút NCV phát hiện điện trường AC xung quanh dây dẫn - không tiếp xúc trực tiếp. Khi nhiều dây đi chung trong một ống hoặc bó, điện trường của dây pha "tràn" ra xung quanh và cảm ứng vào tất cả các dây lân cận. Bút NCV sẽ báo sáng ở tất cả chúng. Tương tự, trong môi trường có nhiều thiết bị điện, biến tần, motor lớn hoạt động - nhiễu điện từ có thể làm bút NCV báo liên tục ngay cả khi không có dây dẫn nào gần đó.
Một trường hợp ngược lại: bút NCV có thể không báo dù dây có điện, nếu dây được bọc bằng vật liệu che chắn điện từ dày (cáp bọc giáp kim loại, cáp đồng trục) vì lớp giáp hấp thụ điện trường.
Hậu quả nếu tin sai: Không xác định được đúng dây pha trong bó cáp dẫn đến thao tác sai, hoặc cắt nhầm dây đang có điện.
Cách xử lý: Với bó cáp, cần tách từng dây ra xa và dùng bút NCV kiểm tra từng sợi riêng lẻ. Hoặc dùng phương pháp kéo thêm tải (đèn, điện trở) để xác nhận dây nào thực sự mang điện áp AC.
IV.Khi Nào Bắt Buộc Phải Dùng Đồng Hồ Chỉ Thị Pha - Bút Thử Điện Hoàn Toàn Vô Dụng
Đồng hồ chỉ thị pha (Phase Sequence Indicator) là thiết bị khác hoàn toàn về chức năng so với bút thử điện. Nó không chỉ báo "có điện hay không" - nó cho biết thứ tự pha của hệ thống điện 3 pha là thuận hay nghịch. Đây là thông tin mà bút thử điện không bao giờ cung cấp được, dù dùng loại nào.
Có 3 tình huống bắt buộc phải dùng đồng hồ chỉ thị pha trước khi thao tác:
Trước khi khởi động động cơ 3 pha lần đầu hoặc sau khi sửa chữa: Nếu thứ tự pha bị đảo (R-S-T đấu nhầm thành R-T-S), động cơ sẽ quay ngược chiều. Với động cơ bơm ly tâm, máy nén khí, quạt công nghiệp - quay ngược chỉ trong vài giây đã có thể gây hư hỏng cơ học nghiêm trọng. Tai nạn này cực kỳ phổ biến sau khi thay cáp, sửa tủ điện hoặc đấu nối nhà thầu mới. Đây là lý do bài "Ngược Pha Điện 3 Pha: Nguyên Nhân Phá Hủy Máy Nén Khí Chỉ Trong 5 Giây" đã được đăng trên website.
Khi đấu nối 2 nguồn điện song song (hòa điện): Trước khi đóng cầu dao hòa hai lưới điện hoặc hai máy phát vào chung một thanh cái, thứ tự pha của 2 nguồn phải khớp nhau. Nếu không - phóng điện tức thì, thiệt hại thiết bị nặng nề.
Khi kiểm tra hệ thống sau lắp đặt hoặc cải tạo: Sau khi kéo cáp mới, đấu lại tủ điện, thay máy biến áp - luôn kiểm tra thứ tự pha trước khi đóng điện vào tải. Đây là bước bắt buộc trong commissioning bất kỳ hệ thống điện 3 pha nào
Model Hioki phù hợp:

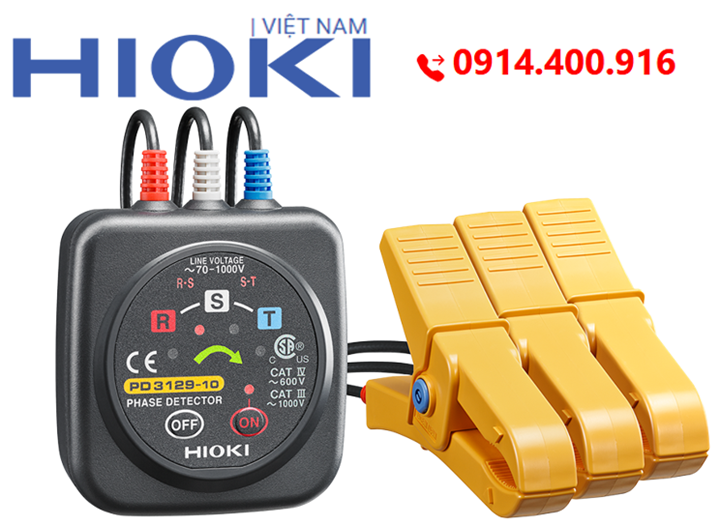

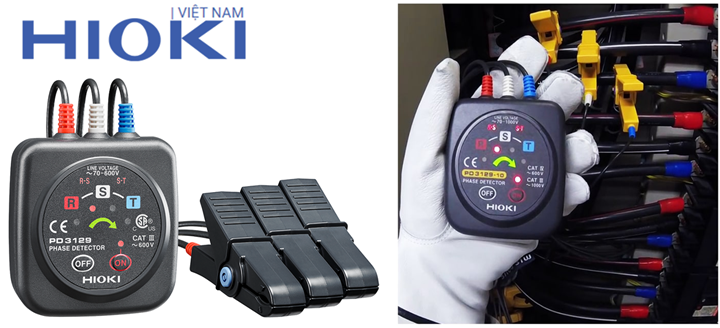

- Hioki PD3129 / PD3129-10: Đồng hồ chỉ thị pha phổ thông, hiển thị thứ tự pha thuận/nghịch bằng đèn LED, đo được dải điện áp 100V - 440V AC. Giá 4.3 - 4.5 triệu đồng - công cụ bắt buộc của mọi đội lắp đặt điện 3 pha.

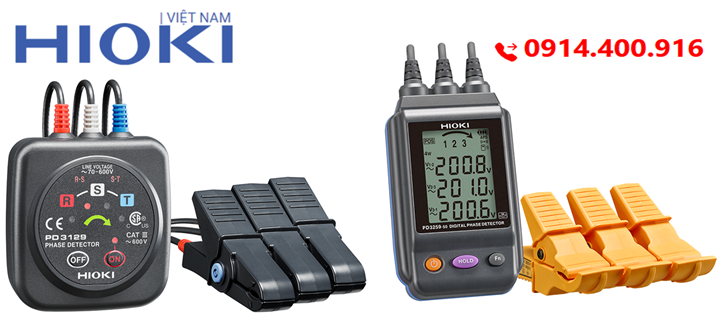

- Hioki PD3259-50: Phiên bản hiển thị số (digital), hiển thị thêm giá trị điện áp từng pha và góc lệch pha - dành cho các ứng dụng cần kiểm tra chi tiết hơn như hòa điện lưới, kiểm tra máy phát dự phòng.
- Hioki 3126-01: Đồng hồ dò thứ tự pha dạng cầm tay gọn nhẹ, phù hợp mang theo hàng ngày trên công trường.
VI. Quy Tắc An Toàn Thực Chiến: Dùng Đúng Công Cụ Cho Đúng Mục Đích
Bút thử điện là công cụ kiểm tra nhanh và sơ bộ - phù hợp để xác định có điện hay không trong điều kiện bình thường. Nhưng nó không phải thiết bị đo lường và không được dùng làm căn cứ duy nhất cho các thao tác có rủi ro cao.
Nguyên tắc thực chiến cần nhớ: khi kết quả bút thử điện mâu thuẫn với nhận định của bạn (ví dụ: đã ngắt aptomat nhưng bút vẫn sáng, hoặc ngược lại), không được hành động theo kết quả bút - phải xác nhận bằng đồng hồ vạn năng đo 2 cực. Bút thử điện đặt câu hỏi; đồng hồ vạn năng mới trả lời.
Và với bất kỳ thao tác nào liên quan đến đấu nối động cơ 3 pha, máy phát, hoặc hòa điện - đồng hồ chỉ thị pha không phải là tùy chọn mà là bắt buộc. Chi phí một chiếc Hioki PD3129 thấp hơn rất nhiều so với chi phí thay thế một động cơ bơm bị hỏng vì quay ngược.
.png)
VII. Mua Hàng Tại Hioki Việt Nam
Bút thử điện và đồng hồ chỉ thị pha là hai công cụ phục vụ hai mục đích khác nhau - không thể thay thế cho nhau và đều không thể thiếu trong tủ đồ nghề của kỹ thuật viên điện chuyên nghiệp. Hiểu rõ giới hạn của từng công cụ chính là nền tảng của văn hóa an toàn điện thực sự.
Hioki Việt Nam cung cấp đầy đủ các dòng bút thử điện từ model 1 cực cơ bản (3481), non-contact (3481-20), 2 cực an toàn (HiTESTER 3258) đến đồng hồ chỉ thị pha PD3129, PD3259-50 và 3126-01 - tất cả chính hãng Nhật Bản với chế độ bảo hành rõ ràng.
Liên hệ tư vấn miễn phí qua Hotline 0914.400.916 hoặc qua website để được hỗ trợ!
