Ampe Kìm AC/DC Công Nghệ Đo Dòng Không Cần Ngắt Mạch

Ampe Kìm (Clamp Meter) là thiết bị đo dòng điện không tiếp xúc, cho phép kỹ thuật viên đo lường an toàn cả Dòng điện xoay chiều (AC) và Dòng điện một chiều (DC) mà không cần ngắt mạch điện. Công cụ này là giải pháp tối ưu cho việc kiểm tra tải hệ thống, chẩn đoán lỗi động cơ, và kiểm tra ắc quy công suất lớn, mang lại hiệu suất làm việc cao và an toàn tuyệt đối.

Ampe Kìm AC/DC Công Nghệ Đo Dòng Không Cần Ngắt Mạch

Phân Tích Công Nghệ Cốt Lõi Đo Dòng Không Tiếp Xúc

Ampe Kìm tận dụng nguyên lý vật lý để đo dòng điện mà không cần tiếp xúc trực tiếp với dây dẫn, nhờ vào thiết kế hàm kẹp độc đáo.

1. Đo Dòng điện xoay chiều (AC)

Nguyên lý: Sử dụng hiệu ứng Biến dòng (Transformer Principle). Dòng điện xoay chiều khi chạy qua dây dẫn tạo ra từ trường biến thiên. Hàm kẹp hoạt động như lõi từ để cảm ứng từ trường và tính toán dòng điện.
Ưu điểm: Độ chính xác cao, không cần hiệu chỉnh Zeroing.

2. Đo Dòng điện một chiều (DC)

Nguyên lý: Sử dụng Hiệu ứng Hall (Hall Effect). Dòng điện một chiều tạo ra từ trường tĩnh. Cảm biến Hall được đặt trong khe hở của hàm kẹp để phát hiện và đo lường cường độ từ trường tĩnh này.
Ưu điểm: Cho phép đo cả dòng điện một chiều (DC) và Dòng điện xoay chiều (AC).

Ampe Kìm AC/DC Công Nghệ Đo Dòng Không Cần Ngắt Mạch

Hướng Dẫn Thao Tác Đo Lường An Toàn và Chính Xác

Sự khác biệt trong công nghệ đòi hỏi các thao tác khác nhau khi đo AC và DC.

Bước 1: Chuẩn Bị và Lựa Chọn Chế Độ

Kiểm tra An toàn: Đảm bảo hàm kẹp không bị hỏng và thiết bị có cấp độ an toàn phù hợp với mạch điện (CAT III hoặc CAT IV).
Lựa chọn Chế độ: Đặt núm xoay về chế độ Ampe AC hoặc Ampe DC.

Bước 2: Thao tác Kẹp Dây Dẫn

Đo Dòng điện xoay chiều (AC): Kẹp xung quanh một dây dẫn duy nhất (chỉ dây pha hoặc chỉ dây trung tính). Tuyệt đối không kẹp cả hai dây cùng lúc, vì từ trường của chúng sẽ triệt tiêu nhau, dẫn đến kết quả bằng không.
Đo Dòng điện một chiều (DC):
Hiệu chỉnh Zeroing (Bắt buộc): Trước khi kẹp dây, nhấn nút Zero hoặc REL (Relative) khi hàm kẹp đang mở hoặc kẹp ở không khí. Bước này loại bỏ từ trường dư còn lại trong cảm biến Hall.
Kẹp và Đọc: Giá trị dương hay âm sẽ cho biết hướng dòng điện.

Bước 3: Đo Lường Khác (Tính năng Vạn năng)

Nhiều Ampe Kìm AC/DC hiện đại còn tích hợp các chức năng của Đồng hồ Vạn năng:

Đo Volt AC/DC: Sử dụng que đo để đo Điện áp.
Đo Điện trở và Thông mạch: Sử dụng que đo để kiểm tra Đi ốt hoặc tính thông mạch.
Đo Tần số (Frequency): Đo tần số hoạt động của hệ thống điện.

Ứng Dụng Thực Tế Chẩn Đoán Chuyên Nghiệp

Ampe Kìm là công cụ không thể thiếu trong bảo trì hệ thống công suất lớn và các lĩnh vực chuyên biệt.

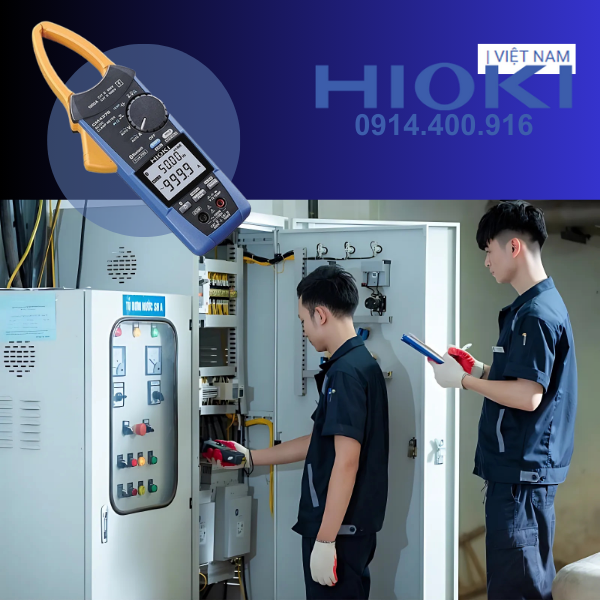

Ứng Dụng 1 Phân tích Tải Hệ thống Lớn

Mục đích: Kiểm tra tải thực tế của từng nhánh mạch, động cơ, hoặc thiết bị công nghiệp.
Cách làm: Kẹp Ampe Kìm vào dây pha cung cấp cho phụ tải.
Phân tích: Nếu dòng điện đo được vượt quá định mức của cầu dao hoặc dây dẫn, cần cân chỉnh tải hoặc nâng cấp hệ thống để tránh quá tải và cháy nổ.

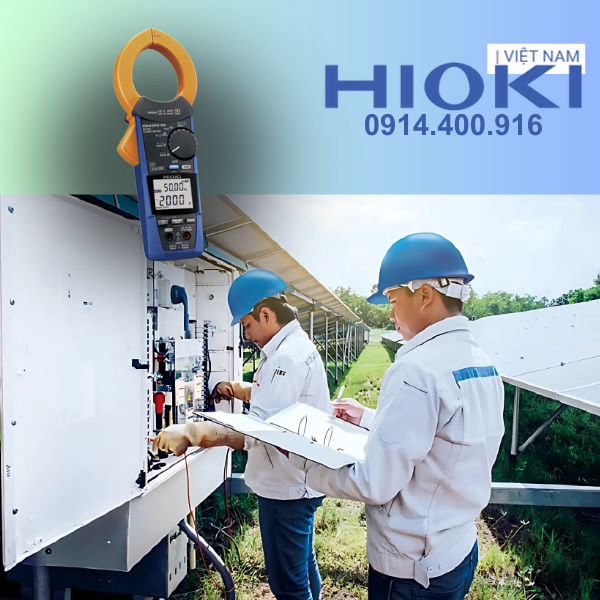

Ứng Dụng 2 Chẩn đoán Hệ thống DC (Xe điện, Năng lượng mặt trời)

Mục đích: Đo dòng sạc và xả của ắc quy trong ô tô, hệ thống lưu trữ năng lượng mặt trời.
Cách làm: Sử dụng chế độ Ampe DC và kẹp vào dây dẫn nối từ ắc quy.
Lợi ích: Dễ dàng xác định dòng điện rò rỉ (Parasitic Draw) khi xe đã tắt máy, giúp chẩn đoán lỗi rò điện gây hết ắc quy nhanh chóng.

Ứng Dụng 3 Phát hiện Dòng Khởi động Cao (Inrush Current)

Mục đích: Đo dòng điện tăng đột ngột khi động cơ hoặc máy nén khởi động.
Cách làm: Sử dụng chức năng Inrush hoặc Peak Hold của Ampe Kìm.
Lợi ích: Giúp chẩn đoán lỗi kẹt cơ học hoặc cuộn dây bị ngắn mạch của động cơ.

Lưu Ý An Toàn và Kỹ Năng Nâng Cao

Để tối đa hóa hiệu suất và đảm bảo an toàn, cần lưu ý các điểm sau.

Kỹ thuật Zeroing DC: Luôn ghi nhớ và thực hiện bước Zeroing trước khi đo Dòng điện một chiều để tránh sai số do từ dư.
Kẹp Dây Trung tâm: Đảm bảo dây dẫn nằm ở vị trí trung tâm của hàm kẹp để đạt độ chính xác tối đa.
Đo Dòng Rò: Ampe Kìm tiêu chuẩn không dùng để đo dòng rò (thường ở dải miliAmpe). Cần sử dụng Ampe Kìm chuyên dụng có độ nhạy cao hơn nhiều cho mục đích này.

Ampe Kìm AC/DC là công cụ lý tưởng cho các kỹ thuật viên cần đo lường dòng điện nhanh, an toàn và hiệu quả, đặc biệt trong các môi trường công nghiệp và ô tô.
