Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator) Ai Cần Mua Gì

Trong danh mục sản phẩm của Hioki, Signal Generators | Calibrators thường được xếp chung một nhóm — và điều này dễ khiến nhiều người hiểu nhầm rằng đây chỉ là hai cách gọi khác nhau của cùng một loại thiết bị. Trên thực tế, đây là hai dòng thiết bị hoàn toàn khác nhau về bản chất, chức năng và đối tượng sử dụng.

Sự nhầm lẫn này không chỉ xảy ra với người mới mà ngay cả kỹ sư có kinh nghiệm cũng có thể mắc phải khi chưa xác định rõ mục tiêu công việc. Hậu quả là lựa chọn sai thiết bị: dùng calibrator để kiểm tra mạch, hoặc dùng signal generator để đánh giá độ chính xác của thiết bị đo. Cả hai đều dẫn đến kết quả không đáng tin cậy.

Trong hệ sinh thái đo lường hiện đại, đặc biệt khi kết hợp với thiết bị phân tích công suất và chất lượng điện hoặc các hệ thống kiểm tra tự động, việc hiểu rõ vai trò của từng loại thiết bị là điều bắt buộc. Bài viết này sẽ giúp bạn phân biệt rõ ràng hai khái niệm này và đưa ra lựa chọn đúng cho nhu cầu thực tế.

Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator): Ai Cần Mua Gì?

I. Máy Phát Tín Hiệu (Signal Generator) — Tạo Ra Tín Hiệu Để Kiểm Tra

Signal Generator là thiết bị tạo ra tín hiệu điện có đặc tính xác định — bao gồm dạng sóng (sin, vuông, tam giác, xung), tần số, biên độ và offset. Tín hiệu này được đưa vào đầu vào của thiết bị hoặc mạch cần kiểm tra để đánh giá phản ứng của chúng.

Nếu coi một hệ thống điện tử như một “hộp đen”, thì signal generator chính là công cụ giúp bạn “kích thích” hộp đen đó bằng các điều kiện đầu vào khác nhau để quan sát đầu ra. Đây là phương pháp cơ bản nhất trong kiểm tra và phân tích hệ thống.

Ví dụ, trong kiểm tra mạch lọc, kỹ sư sẽ quét tín hiệu từ tần số thấp đến cao để xác định dải thông (bandwidth). Trong hệ thống điều khiển, signal generator có thể mô phỏng tín hiệu cảm biến nhiệt độ hoặc áp suất để kiểm tra phản ứng của bộ điều khiển mà không cần sử dụng cảm biến thật.

Một điểm mạnh của signal generator là khả năng tái tạo chính xác các tình huống vận hành thực tế. Điều này đặc biệt quan trọng trong giai đoạn R&D, nơi kỹ sư cần kiểm tra hệ thống trong nhiều điều kiện khác nhau mà không thể tạo ra trong môi trường thực.

Signal Generator dùng để làm gì trong thực tế:

Kiểm tra đặc tính đáp tuyến tần số của mạch lọc, bộ khuếch đại
Mô phỏng tín hiệu cảm biến (nhiệt độ, áp suất) để kiểm tra bộ điều khiển mà không cần cảm biến thật
Kiểm tra ngưỡng tác động của relay, bảo vệ quá dòng, quá áp
Thử nghiệm độ ổn định của hệ thống phản hồi
Tạo tín hiệu chuẩn để so sánh với đầu ra thực của mạch

Ai cần Signal Generator: Kỹ sư R&D thiết kế mạch điện tử, kỹ thuật viên kiểm tra bo mạch trên dây chuyền sản xuất, phòng thí nghiệm điện tử, kỹ sư tự động hóa cần mô phỏng tín hiệu điều khiển.

Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator): Ai Cần Mua Gì?

II. Thiết Bị Hiệu Chuẩn (Calibrator) — Đảm Bảo Thiết Bị Đo Cho Kết Quả Chính Xác

Calibrator là thiết bị tạo ra giá trị chuẩn với độ chính xác rất cao để kiểm tra và hiệu chỉnh các thiết bị đo như đồng hồ vạn năng, ampe kìm hoặc các thiết bị đo điện khác.

Nếu signal generator là “nguồn kích thích”, thì calibrator là “chuẩn tham chiếu”. Nó không mô phỏng điều kiện vận hành mà cung cấp một giá trị đã biết chính xác để so sánh.

Ví dụ, khi một đồng hồ vạn năng đo điện áp 100V, calibrator sẽ phát ra chính xác 100.000V. Nếu đồng hồ hiển thị 99.8V, bạn có thể xác định sai số ngay lập tức. Từ đó, thiết bị có thể được hiệu chỉnh hoặc đánh giá có còn phù hợp sử dụng hay không.

Điểm khác biệt quan trọng là độ chính xác. Calibrator được thiết kế để có sai số cực thấp, thường được truy xuất chuẩn (traceable) đến các chuẩn quốc gia hoặc quốc tế. Đây là điều mà signal generator không thể đảm bảo.

Calibrator dùng để làm gì trong thực tế:

Hiệu chuẩn định kỳ đồng hồ vạn năng, ampe kìm, thiết bị đo điện áp/dòng điện
Kiểm tra và xác nhận độ chính xác của thiết bị đo trước khi sử dụng trong sản xuất hoặc kiểm nghiệm
Lập hồ sơ hiệu chuẩn theo yêu cầu ISO 9001 và các tiêu chuẩn quản lý chất lượng
Hiệu chuẩn thiết bị sau khi sửa chữa hoặc sau khi rơi/va đập

Ai cần Calibrator: Phòng đo lường chuẩn của nhà máy, đơn vị cung cấp dịch vụ hiệu chuẩn thiết bị, bộ phận QC/QA của các doanh nghiệp có chứng nhận ISO, kỹ sư bảo trì cần đảm bảo độ chính xác của thiết bị đo sau thời gian dài sử dụng.

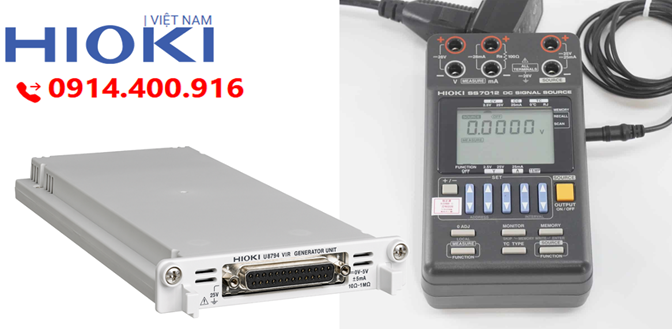

Hioki Unit Phát VIR: Đây là module calibrator của Hioki, phát ra điện áp (V), dòng điện (I) và điện trở (R) với độ chính xác chuẩn — dùng để kiểm tra và hiệu chuẩn các thiết bị đo lường điện cơ bản.

Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator): Ai Cần Mua Gì?

III. Nên Chọn Cái Nào?

Signal Generator được dùng để tạo tín hiệu nhằm kiểm tra mạch hoặc thiết bị, giúp trả lời câu hỏi “Mạch này hoạt động đúng không?”. Thiết bị này chủ yếu áp dụng cho mạch điện tử và hệ thống điều khiển, thường do kỹ sư R&D và kỹ thuật viên sản xuất sử dụng. Việc sử dụng không bắt buộc theo yêu cầu pháp lý và diễn ra liên tục trong quá trình nghiên cứu, sản xuất.
Calibrator được dùng để tạo ra giá trị chuẩn nhằm hiệu chỉnh thiết bị đo, giúp trả lời câu hỏi “Thiết bị đo của tôi có chính xác không?”. Đối tượng sử dụng là các thiết bị đo lường như đồng hồ đo, ampe kìm,… và thường do phòng đo lường, QC/QA hoặc đơn vị hiệu chuẩn đảm nhiệm. Thiết bị này bắt buộc tuân theo các tiêu chuẩn như ISO 9001, ISO/IEC 17025 và được sử dụng định kỳ (thường 6 tháng hoặc 1 năm/lần).

Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator): Ai Cần Mua Gì?

IV. Tình Huống Thực Tế: Nhầm Lẫn Hay Gặp

Tình huống 1: Kỹ sư R&D cần kiểm tra bộ điều khiển PID của lò nung. Anh cần mô phỏng tín hiệu nhiệt độ thay đổi liên tục. Giải pháp đúng là Signal Generator (SS7012). Nếu dùng calibrator, anh chỉ có giá trị cố định — không mô phỏng được quá trình.

Tình huống 2: Trưởng phòng QC cần hiệu chuẩn 20 đồng hồ vạn năng trước audit ISO. Giải pháp đúng là Calibrator (Unit Phát VIR). Nếu dùng signal generator, độ chính xác không đủ để làm chuẩn tham chiếu.

Tình huống 3: Kỹ thuật viên kiểm tra relay bảo vệ quá dòng. Anh cần tín hiệu dòng tăng dần để xác định ngưỡng tác động. Signal generator là lựa chọn phù hợp, không phải calibrator.

Tình huống 4 (thực tế phổ biến): Một nhà máy dùng thiết bị phân tích công suất và chất lượng điện để đo hệ thống nhưng không hiệu chuẩn định kỳ. Kết quả đo sai lệch dẫn đến đánh giá sai tình trạng điện năng. Trong trường hợp này, calibrator mới là thiết bị cần thiết — không phải signal generator.

Một sai lầm phổ biến là đánh giá thiết bị dựa trên thông số mà không dựa trên mục đích sử dụng. Ví dụ, thấy calibrator có thể phát tín hiệu nên nghĩ rằng nó thay thế được signal generator. Thực tế, calibrator không được thiết kế để mô phỏng tín hiệu phức tạp hoặc thay đổi liên tục.

Ngược lại, sử dụng signal generator để làm chuẩn đo lường là sai lầm nghiêm trọng, vì độ chính xác không đủ để làm tham chiếu.

Một sai lầm khác là bỏ qua yêu cầu hiệu chuẩn định kỳ. Các thiết bị như đồng hồ vạn năng hay thiết bị phân tích công suất và chất lượng điện nếu không được hiệu chuẩn sẽ dần sai lệch, dẫn đến quyết định sai trong vận hành.

Máy Phát Tín Hiệu (Signal Generator) vs Thiết Bị Hiệu Chuẩn (Calibrator): Ai Cần Mua Gì?

V. Mua hàng uy tín tại HIOKI Việt Nam

Signal Generator và Calibrator là hai công cụ bổ trợ cho nhau trong hệ sinh thái đo lường — nhưng giải quyết hai bài toán hoàn toàn khác nhau. Nếu bạn cần kiểm tra thiết bị hoạt động đúng, hãy tìm đến Signal Generator. Nếu bạn cần đảm bảo thiết bị đo cho kết quả chính xác, hãy tìm đến Calibrator.

Liên hệ Hioki Việt Nam qua Hotline 0914.400.916 hoặc Website để được tư vấn đúng sản phẩm cho nhu cầu cụ thể của bạn.
