Cảng biển và nhà máy đóng tàu là môi trường làm việc kết hợp độc đáo giữa công nghiệp nặng và môi trường biển — nơi muối biển, độ ẩm cao, tải điện khổng lồ và quy trình vận hành phức tạp cùng tồn tại. Không giống nhà máy thông thường, hệ thống điện tại đây phải đối mặt đồng thời với ăn mòn hóa học, biến động tải cực lớn, nhiễu điện nghiêm trọng và yêu cầu an toàn cao trong điều kiện ngoài trời.
Điều này khiến việc đo lường và bảo trì điện không chỉ là “kiểm tra định kỳ” mà trở thành một hệ thống giám sát chủ động, liên tục và có chiến lược rõ ràng.
.png)
I. Thách Thức 1: Ăn Mòn Muối Biển — Kẻ Thù Vô Hình
Môi trường biển đặc trưng bởi không khí chứa muối NaCl — những hạt muối cực nhỏ lơ lửng trong không khí và bám lên mọi bề mặt thiết bị. Muối có khả năng hút ẩm rất mạnh, tạo thành một lớp điện phân mỏng trên bề mặt kim loại và vật liệu cách điện.
Điều nguy hiểm là quá trình này diễn ra chậm và gần như không nhìn thấy ngay bằng mắt thường. Ban đầu chỉ là lớp mờ trắng trên đầu cáp hoặc thanh đồng, nhưng theo thời gian nó làm tăng điện trở tiếp xúc, phá hủy lớp bảo vệ bề mặt và gây rò điện.
Hậu quả thực tế
Trong nhiều cảng biển, đầu cốt cáp trong tủ điện ngoài trời có thể bị oxy hóa nặng chỉ sau 2–3 năm nếu dùng vật liệu tiêu chuẩn thông thường.
Busbar đồng bên trong tủ điện ven biển thường xuất hiện lớp màu xanh do copper chloride — dấu hiệu điện trở tiếp xúc đang tăng. Khi dòng tải lớn đi qua, điểm tiếp xúc này nóng lên nhanh chóng và có thể dẫn đến cháy cục bộ.
Motor đặt ngoài bến cảng cũng chịu ảnh hưởng nặng nề. Cuộn dây hấp thụ hơi ẩm muối khiến điện trở cách điện giảm nhanh hơn nhiều lần so với motor trong môi trường nhà xưởng kín. Điều này làm tăng nguy cơ chạm vỏ, nhảy CB hoặc hỏng biến tần điều khiển.
Thiết bị đo và giải pháp

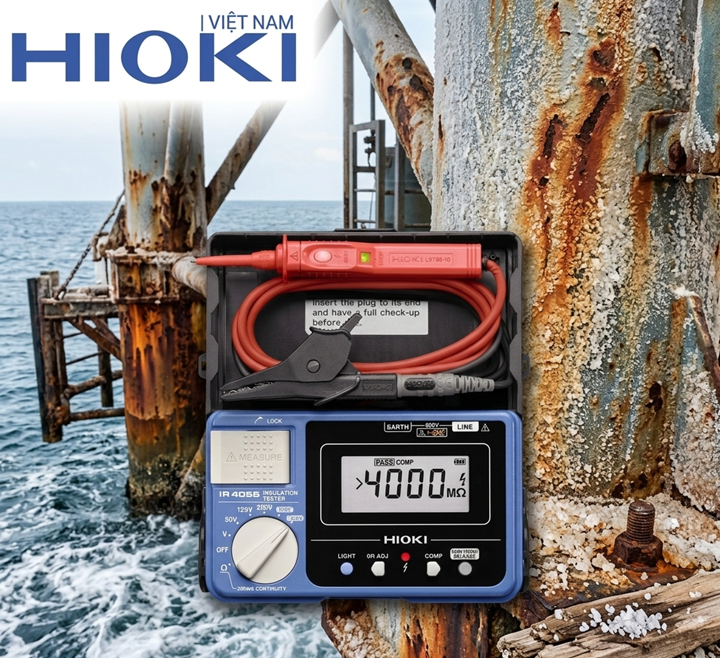

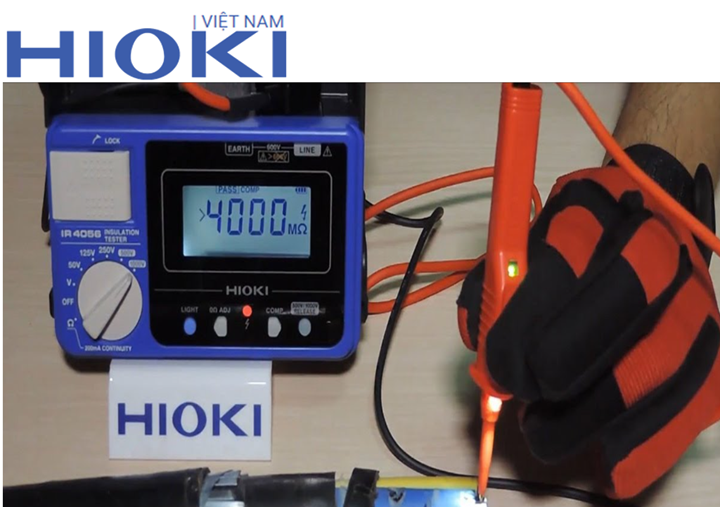

Để kiểm tra định kỳ, kỹ sư thường dùng Đồng hồ đo điện trở cách điện Hioki IR4056-21 nhằm theo dõi xu hướng suy giảm cách điện của motor, cáp lực và tủ phân phối.
Tại khu vực ven biển, chu kỳ đo không nên duy trì 6–12 tháng như nhà máy trong đất liền. Thực tế nên rút xuống còn 2 tháng/lần để phát hiện sớm dấu hiệu suy giảm.
Ngoài đo lường, cần áp dụng đồng thời:
- Dùng đầu cốt inox hoặc mạ thiếc
- Busbar phủ lớp chống oxy hóa
- Tủ điện tối thiểu IP65
- Thiết bị sát mép biển nên đạt IP66–IP67
- Gia nhiệt chống ẩm trong tủ điện
- Sơn phủ chống muối cho bo mạch điều khiển
Sự kết hợp giữa đo định kỳ và vật liệu đúng chuẩn là cách duy nhất để giảm thiểu rủi ro do môi trường biển.
.png)
II. Thách Thức 2: Tải Điện Khổng Lồ Và Biến Động — Cần Và Trục Nâng
Cần cẩu container tại cảng là một trong những tải điện biến thiên mạnh nhất trong công nghiệp. Một cần cẩu ship-to-shore có thể sử dụng nhiều motor công suất lớn để:
- nâng container
- di chuyển xe con
- xoay cần
- hạ tải chính xác
Khi khởi động, motor có thể tạo dòng đỉnh lên đến vài nghìn ampe chỉ trong vài giây.
Khi hạ tải, hệ thống phanh tái sinh sẽ đẩy năng lượng ngược trở lại lưới. Đây là dạng tải rất khó quản lý nếu hệ thống điện không được giám sát đúng.
Các vấn đề phát sinh
Mỗi lần cẩu khởi động:
- điện áp lưới sụt tức thời
- đèn chiếu sáng nhấp nháy
- PLC nhạy cảm có thể reset
- UPS nhỏ có thể báo lỗi
- biến tần khác trong nhà máy bị ảnh hưởng
Ngược lại, khi regenerative braking xảy ra:
- điện áp tăng đột ngột
- tụ DC bus nóng bất thường
- tuổi thọ biến tần giảm
- relay bảo vệ có thể tác động sai
Thiết bị đo phù hợp:

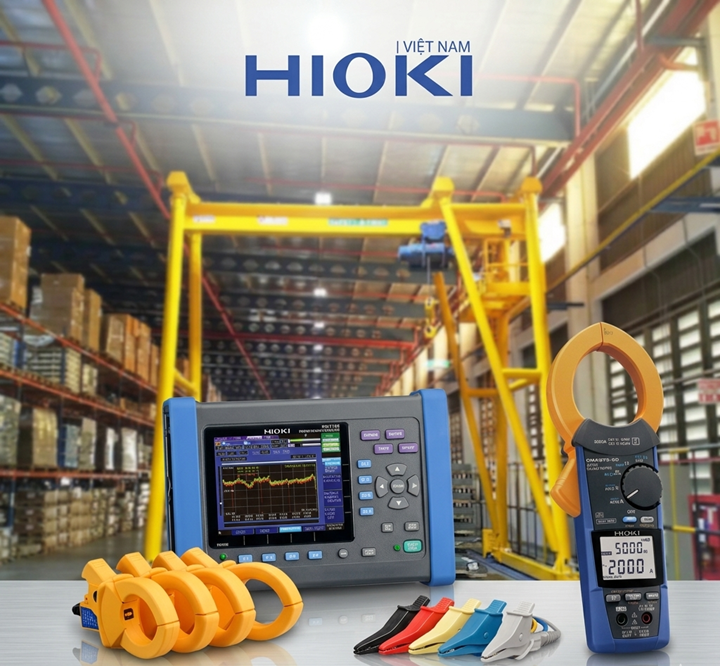

Thiết bị phân tích chất lượng điện Hioki PW3198 - cho phép ghi: voltage dip, swell, flicker, harmonic, dòng khởi động, mất cân bằng pha
Nhờ ghi dữ liệu liên tục, kỹ sư có thể xác định:
- thời điểm nào gây sự cố
- cần cẩu nào tạo nhiễu nhiều nhất
- mức độ ảnh hưởng đến toàn lưới

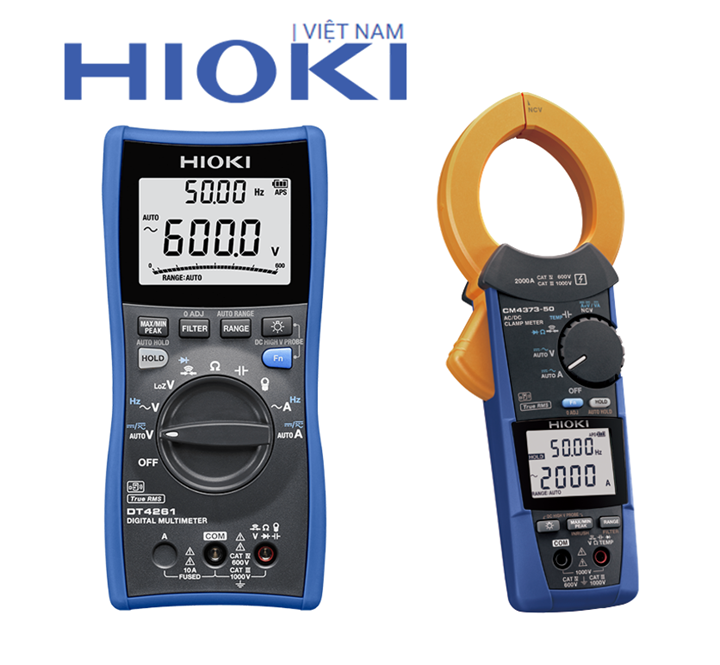

Bên cạnh đó, Ampe kìm AC/DC Hioki CM4373-50 giúp kiểm tra dòng khởi động thực tế trên từng motor mà không cần ngắt mạch, rất hữu ích trong môi trường vận hành liên tục.
III. Thách Thức 3: Hệ Thống Điện Tàu Biển — Đo Lường Khi Tàu Cập Cảng
Khi tàu cập cảng và sử dụng nguồn điện bờ (shore power), một quá trình đồng bộ điện phức tạp diễn ra. Đây không chỉ là “cắm điện” — mà là kết nối hai hệ thống điện độc lập với các tiêu chuẩn khác nhau về điện áp, tần số và cấu trúc nối đất. Trong thực tế, nhiều tàu sử dụng hệ thống 440V/60Hz hoặc 6.6kV/60Hz, trong khi lưới điện bờ tại Việt Nam là 380V/50Hz. Việc kết nối thường phải thông qua bộ biến đổi tần số (frequency converter) hoặc hệ thống shore connection chuyên dụng.Sai sót trong quá trình này có thể gây:
- Ngắn mạch
- Lệch pha
- Hư hỏng thiết bị trên tàu
- Nguy hiểm cho kỹ thuật viên vận hành
Các phép đo bắt buộc:
- Kiểm tra không có điện áp trước khi kết nối: Hioki DT4261
- Kiểm tra thứ tự pha: Hioki PD3129
- Đo dòng tải khi cấp điện: Hioki CM4373-50
Ngoài ra, cần theo dõi liên tục điện áp và tần số trong quá trình vận hành để đảm bảo hệ thống hoạt động ổn định. Trong các cảng hiện đại, dữ liệu đo từ hệ thống shore power còn được ghi lại để phục vụ kiểm toán năng lượng và đảm bảo tuân thủ các tiêu chuẩn môi trường quốc tế (giảm phát thải từ máy phát diesel trên tàu).
.png)
IV. Thách Thức 4: Hàn Điện Quy Mô Lớn Trong Nhà Máy Đóng Tàu
Nhà máy đóng tàu là một trong những môi trường có mật độ máy hàn điện cao nhất trong công nghiệp. Hàng trăm máy hàn hồ quang có thể hoạt động đồng thời trong quá trình gia công thân tàu, kết cấu thép và lắp ráp. Mỗi máy hàn là một tải phi tuyến mạnh — tạo ra dòng điện không liên tục, biến thiên nhanh và chứa nhiều thành phần sóng hài.
Khi số lượng máy hàn lớn hoạt động cùng lúc, hệ thống điện nhà máy phải đối mặt với:
- THD dòng điện cực cao (có thể vượt 50%)
- Điện áp dao động liên tục gây flicker (nhấp nháy ánh sáng)
- Nhiễu điện ảnh hưởng đến thiết bị điều khiển, PLC và hệ thống đo lường
- Gia tăng tổn hao trên cáp và máy biến áp do dòng hài
Điều đáng chú ý là các vấn đề này không luôn gây sự cố ngay lập tức, nhưng tích lũy theo thời gian sẽ làm giảm tuổi thọ thiết bị và tăng chi phí vận hành.
Đo và quản lý hệ thống:
- Hioki PW3198 đo chi tiết THD, sóng hài từng bậc và mức độ flicker tại các điểm quan trọng trong hệ thống điện
- Hioki CM3289 đo dòng từng máy hàn — giúp phát hiện máy hoạt động bất thường (dòng cao bất thường, tiếp xúc kém hoặc lỗi nội bộ)
Dữ liệu đo được sử dụng để:
- Thiết kế bộ lọc sóng hài (passive hoặc active filter)
- Lắp đặt hệ thống bù công suất phản kháng
- Ứng dụng các giải pháp ổn định điện áp như SVC hoặc DSTATCOM
Một điểm quan trọng khác là phân bổ tải hàn hợp lý theo khu vực và thời gian. Nếu tất cả máy hàn tập trung hoạt động cùng lúc trên một nhánh điện, mức độ ảnh hưởng sẽ nghiêm trọng hơn nhiều so với việc phân tán tải.
.png)
Mua hàng tại HIOKI VIỆT NAM
Hệ thống điện tại cảng biển và nhà máy đóng tàu là một trong những môi trường khắc nghiệt và phức tạp nhất trong công nghiệp. Các yếu tố như ăn mòn muối biển, tải điện biến động lớn, sóng hài cao và yêu cầu vận hành liên tục tạo ra những thách thức mà chỉ có đo lường chính xác mới có thể kiểm soát.
Các thiết bị như Hioki CM4373-50, Hioki IR4056-21 và Hioki PW3198 không chỉ là công cụ đo — mà là nền tảng để đảm bảo hệ thống điện vận hành an toàn, ổn định và hiệu quả lâu dài.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn giải pháp đo lường phù hợp cho môi trường đặc thù của bạn.
