Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giả

Việt Nam đã trở thành một trong những quốc gia có tốc độ phát triển năng lượng tái tạo nhanh nhất Đông Nam Á — đặc biệt điện mặt trời và điện gió. Hàng nghìn MW công suất điện mặt trời mái nhà và điện mặt trời mặt đất đã được hòa lưới trong những năm gần đây. Đây là thành tựu đáng kể về chuyển đổi năng lượng — nhưng cũng tạo ra những thách thức mới về chất lượng điện mà lưới điện Việt Nam chưa từng đối mặt ở quy mô này.

Bài viết này phân tích các vấn đề chất lượng điện phát sinh từ việc kết nối hàng loạt inverter vào lưới điện, cách đo lường và định lượng các vấn đề đó, và vai trò của thiết bị đo Hioki trong quản lý chất lượng điện tại các công trình năng lượng tái tạo.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

I. Inverter — Nguồn Sóng Hài Không Ngờ Đến

Khi nói đến sóng hài trong lưới điện, người ta thường nghĩ đến biến tần motor, máy hàn hồ quang hay bộ nguồn xung. Ít người nhận ra rằng inverter điện mặt trời — thiết bị chuyển đổi DC từ tấm pin thành AC hòa lưới — cũng là nguồn phát sóng hài đáng kể khi số lượng lắp đặt lớn.

Inverter điện mặt trời loại phổ thông dùng công nghệ chỉnh lưu và nghịch lưu với IGBT — tương tự như biến tần motor. THD điện áp do một inverter 15kW tạo ra thường < 3% — nằm trong ngưỡng cho phép theo IEEE 1547. Nhưng khi một khu công nghiệp có hàng trăm hệ thống điện mặt trời mái nhà cùng hòa lưới vào một trạm biến áp, tổng sóng hài tích lũy có thể vượt ngưỡng cho phép một cách đáng kể.

Vấn đề đặc thù của inverter điện mặt trời so với biến tần motor:

Biến tần motor hoạt động liên tục và ổn định — dễ đo và phân tích. Inverter mặt trời thay đổi công suất liên tục theo cường độ bức xạ — sóng hài thay đổi theo thời gian trong ngày. Buổi sáng khi bức xạ thấp, nhiều inverter chạy ở công suất rất thấp — hiệu suất chuyển đổi giảm và THD tăng cao hơn so với lúc công suất đầy. Hiện tượng này đặc biệt nghiêm trọng trong buổi sáng sớm và chiều tối — đúng giờ cao điểm điện.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

II. Vấn Đề Flicker — Điện Áp Nhấp Nhô Do Đám Mây

Flicker (dao động điện áp) là vấn đề chất lượng điện đặc trưng của điện mặt trời — và là vấn đề ít được nói đến nhất dù tác động đến người sử dụng rõ ràng nhất.

Cơ chế gây Flicker:

Khi đám mây che phủ một phần hệ thống điện mặt trời, công suất phát giảm đột ngột trong vài giây (từ 100% xuống 10–20%) rồi phục hồi khi đám mây qua. Tốc độ thay đổi công suất có thể là hàng trăm kW trong vài giây — đủ để gây sụt áp thoáng qua trên trở kháng của máy biến áp và dây dẫn.

Tại một khu công nghiệp có 50MW điện mặt trời mái nhà, khi một đám mây lớn đi qua trong 30 giây, điện áp lưới có thể sụt 3–5% — đủ để làm đèn LED nhấp nháy, thiết bị điều khiển nhạy cảm báo lỗi, và màn hình hiển thị bị nhiễu.

Đo Flicker:

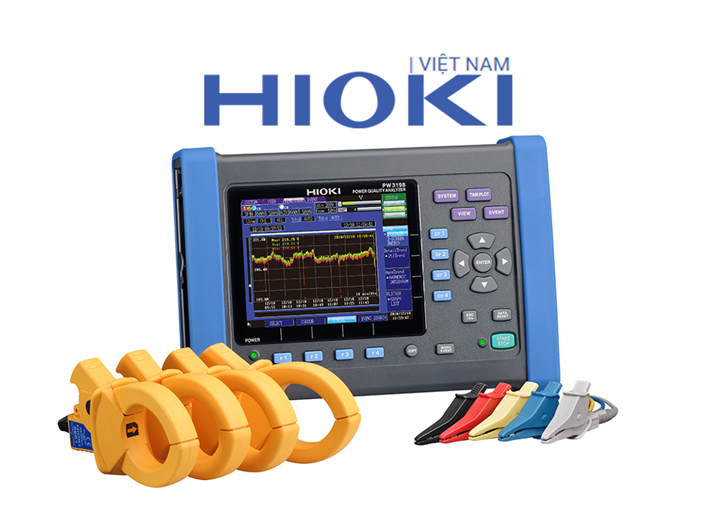

Thiết bị phân tích công suất và chất lượng điện Hioki PW3198 đo chỉ số Flicker Pst (short-term flicker) và Plt (long-term flicker) theo tiêu chuẩn IEC 61000-4-15 — tiêu chuẩn quốc tế duy nhất được chấp nhận cho đo Flicker trong hệ thống điện. Ngưỡng theo EN50160: Pst ≤ 1.0, Plt ≤ 0.8. Nếu vượt: lưới điện tại điểm đó có vấn đề Flicker ảnh hưởng đến người sử dụng.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

III. Vấn Đề Điện Áp Tăng Cao Do Hòa Lưới Công Suất Lớn

Reverse power flow — dòng công suất chạy ngược từ lưới hạ áp lên lưới trung áp — là vấn đề mới xuất hiện khi điện mặt trời phân tán phát triển mạnh. Lưới điện phân phối truyền thống được thiết kế để điện chỉ đi một chiều từ trạm biến áp xuống phụ tải — máy biến áp, dây dẫn và thiết bị bảo vệ không được thiết kế cho dòng điện chạy ngược.

Khi công suất mặt trời vượt tải tiêu thụ tại địa phương — ví dụ ban trưa ngày cuối tuần khi nhà máy nghỉ nhưng mặt trời đang phát đầy — dòng điện chạy ngược làm tăng điện áp tại nút cuối lưới. Điện áp cuối đường dây có thể tăng lên 240–250V (vượt ngưỡng 230V ±10%) — ảnh hưởng đến thiết bị tiêu thụ và buộc inverter phải giảm công suất hoặc ngắt theo bảo vệ điện áp cao.

Đo và giám sát:

Hioki PW3360 ghi liên tục điện áp và chiều dòng công suất tại điểm hòa lưới. Dữ liệu cho thấy khi nào và mức độ nào của reverse power flow — cơ sở để tư vấn chủ hệ thống điều chỉnh cài đặt power curtailment (giảm công suất inverter) phù hợp.

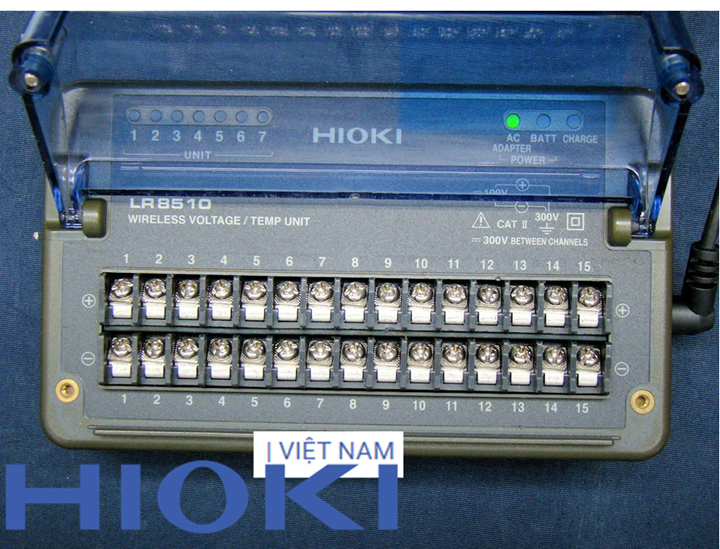

Thiết bị ghi dữ liệu đa kênh Hioki LR8510 - ghi điện áp nhiều điểm trên đường dây phân phối — phát hiện đoạn nào có vấn đề điện áp cao do reverse power flow.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

IV. Kiểm Tra Anti-Islanding — Bảo Vệ Quan Trọng Nhất

Anti-islanding protection là bảo vệ bắt buộc của tất cả inverter hòa lưới — khi lưới điện EVN mất điện, inverter phải ngắt kết nối trong vòng 2 giây để tránh "island" (hòn đảo điện) — vùng lưới vẫn được cấp điện bởi inverter mặt trời khi đường dây đã được ngắt, gây nguy hiểm cho công nhân EVN sửa chữa.

Kiểm tra anti-islanding khi commissioning và định kỳ:

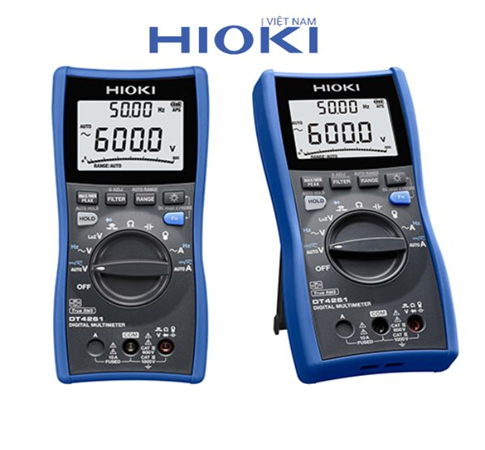

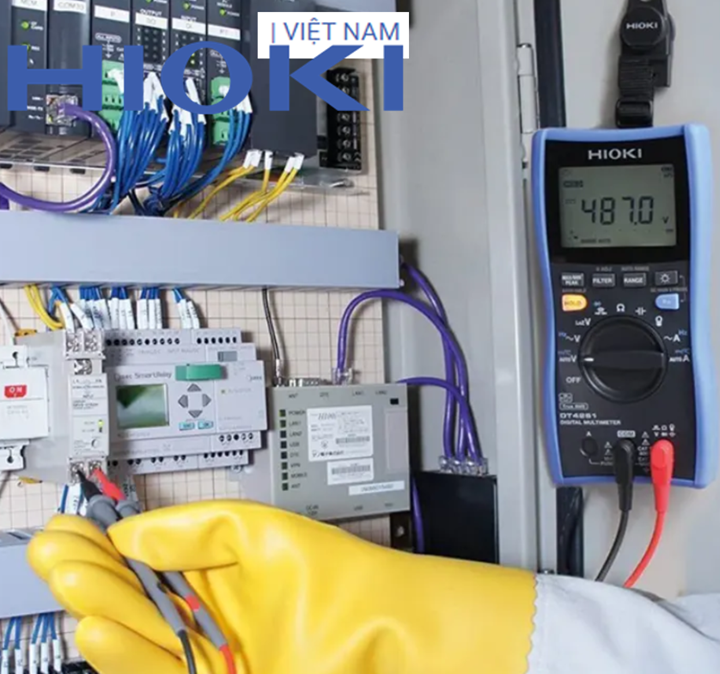

Thực hiện mô phỏng mất điện lưới trong khi hệ thống đang phát điện đầy công suất — cắt aptomat phía lưới, bấm giờ đến khi inverter ngắt hoàn toàn. Dùng đồng hồ vạn năng Hioki DT4261 theo dõi điện áp tại đầu ra inverter — phải về 0V trong vòng 2 giây.

Hioki PW3198 ghi lại toàn bộ dạng sóng điện áp và dòng điện trong quá trình thử nghiệm anti-islanding — cung cấp bằng chứng kỹ thuật cho biên bản nghiệm thu.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

IV. Đo Lường Hiệu Suất Hệ Thống Điện Mặt Trời Theo Tiêu Chuẩn IEC 61724

IEC 61724 định nghĩa ba chỉ số hiệu suất chính cho hệ thống điện mặt trời:

Performance Ratio (PR): PR = Sản lượng thực tế (kWh) / Sản lượng lý thuyết tối đa (kWh). PR phản ánh tổng thể hiệu suất hệ thống bao gồm tổn thất nhiệt độ, bụi bẩn, tổn thất cáp và hiệu suất inverter. Hệ thống mới lắp PR ≥ 75–80%. PR < 70%: có vấn đề cần điều tra.

Yield (YF — Final Yield): YF = Sản lượng AC (kWh) / Công suất lắp đặt (kWp). Đo bằng kWh/kWp — tiêu chuẩn để so sánh giữa các hệ thống khác nhau.

System Efficiency (ηsys): ηsys = Sản lượng AC / (Bức xạ × Diện tích tấm pin × ηSTC). Phản ánh hiệu quả thực tế của tổng hệ thống.

Thiết bị đo để tính PR:

Hioki PW3360 ghi điện năng AC đầu ra inverter trong 1 tuần. Kết hợp với thiết bị đo bức xạ (pyranometer) và nhiệt độ tấm pin — tính PR theo IEC 61724. So sánh PR với tháng cùng kỳ năm trước — giảm > 3%: cần điều tra nguyên nhân.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

V. Giám Sát Lưới Điện Trong Khu Công Nghiệp Có Nhiều Điện Mặt Trời

Khu công nghiệp với hàng trăm MW điện mặt trời phân tán cần giám sát chất lượng điện liên tục tại các điểm quan trọng trên lưới — không chỉ tại mỗi hệ thống riêng lẻ mà tại cấp độ trạm biến áp phân phối.

Hệ thống giám sát đề xuất:

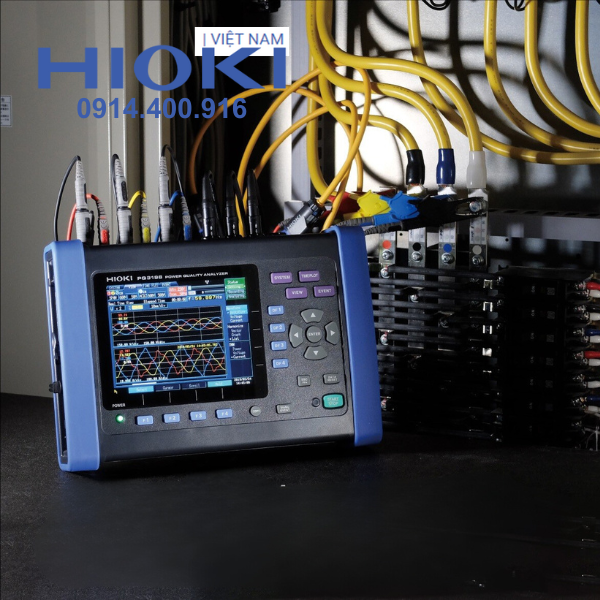

Hioki PW3198 lắp tại đầu ra mỗi trạm biến áp phân phối — ghi liên tục THD, Flicker, Dip/Swell, mất cân bằng pha theo thời gian thực. Cảnh báo tự động khi vượt ngưỡng cho phép theo tiêu chuẩn QCVN 21:2014.

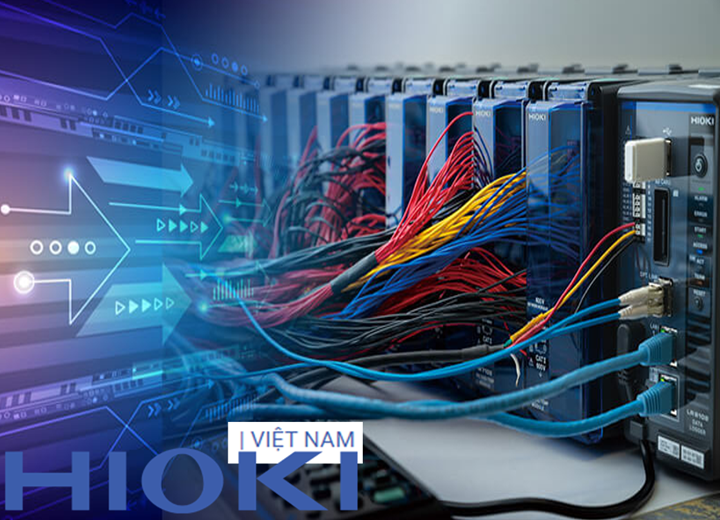

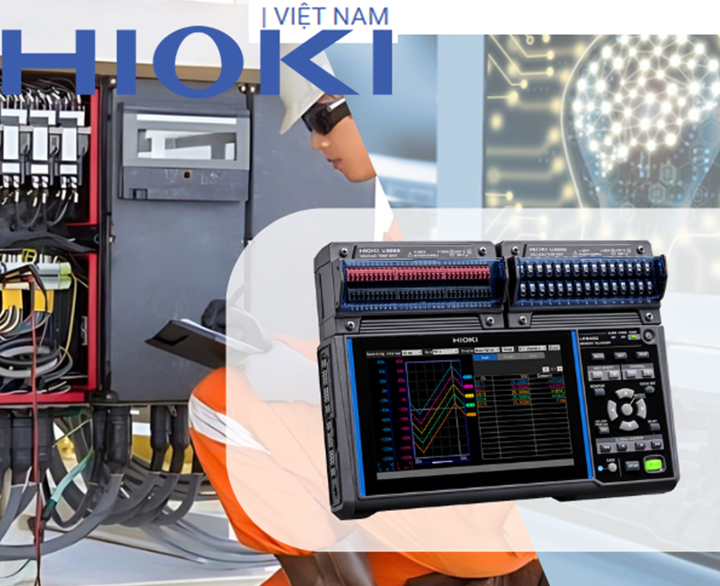

Hioki LR8410 Wireless Logging Station kết hợp LR8510 units ghi điện áp và dòng điện tại nhiều điểm trên lưới phân phối — lập bản đồ phân phối công suất và điện áp theo thời gian.

Năng Lượng Tái Tạo Và Thách Thức Chất Lượng Điện: Khi Inverter Tạo Ra Nhiều Vấn Đề Hơn Giải Quyết

Mua hàng tại HIOKI VIỆT NAM

Để kiểm soát và xử lý hiệu quả, việc đo lường chính xác là bước bắt buộc. Các thiết bị phân tích công suất và chất lượng điện như Hioki PW3198 và PW3360 cung cấp đầy đủ dữ liệu cần thiết - từ thông số cơ bản đến phân tích chuyên sâu - giúp kỹ sư hiểu rõ bản chất vấn đề và đưa ra giải pháp phù hợp. Kết hợp thêm thiết bị ghi năng lượng điện để theo dõi dài hạn và ampe kìm AC để kiểm tra nhanh tại hiện trường, doanh nghiệp có thể xây dựng một hệ thống giám sát điện năng toàn diện, từ cấp thiết bị đến toàn bộ lưới phân phối nội bộ.

Liên hệ Hioki Việt Nam qua Hotline 0914.400.916 hoặc website để được tư vấn giải pháp phù hợp với hệ thống của bạn.
