Phòng thí nghiệm điện tử (electronics lab) là môi trường làm việc với tín hiệu điện đa dạng và phức tạp nhất trong kỹ thuật — từ tín hiệu vài microvolt của cảm biến sinh học đến hàng trăm volt trong mạch nguồn, từ tần số vài Hz đến hàng MHz trong mạch RF. Điều này đòi hỏi kỹ sư R&D không chỉ có kiến thức chuyên môn mà còn cần một hệ sinh thái thiết bị đo chính xác, ổn định và phù hợp với từng loại công việc.
Khác với môi trường bảo trì công nghiệp — nơi ưu tiên độ bền và tính cơ động — phòng lab điện tử yêu cầu độ chính xác cao, khả năng phân tích sâu và tính linh hoạt trong đo lường. Việc chọn sai thiết bị không chỉ làm sai lệch kết quả mà còn khiến quá trình nghiên cứu kéo dài và tốn kém hơn.
Dưới đây là hướng dẫn chi tiết lựa chọn thiết bị Hioki theo từng nhóm công việc trong phòng thí nghiệm điện tử hiện đại.

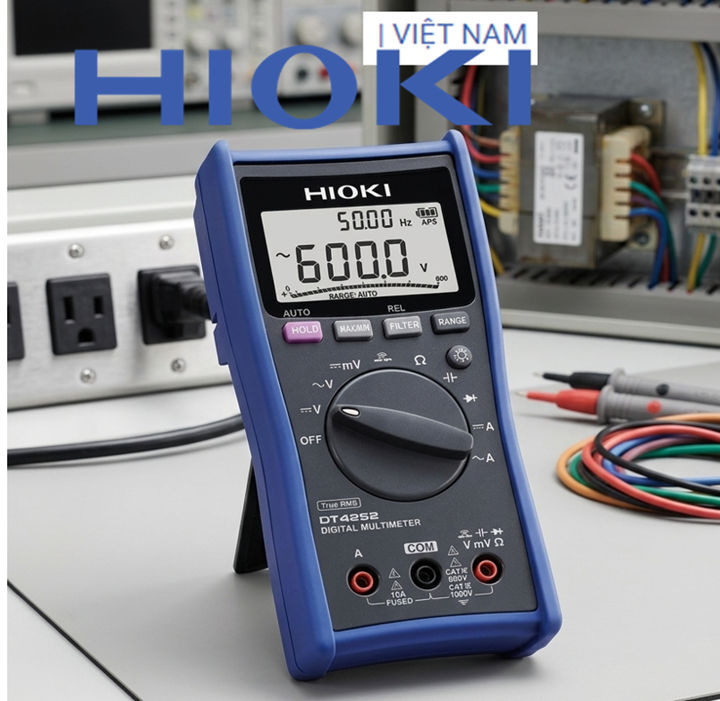

I. Thiết Bị 1: Đồng Hồ Vạn Năng — Công Cụ Đo Lường Cơ Bản Nhất
Mọi phòng lab điện tử bắt đầu với một chiếc đồng hồ vạn năng tốt. Trong môi trường R&D, VOM cần nhiều tính năng hơn so với VOM bảo trì nhà máy — độ chính xác cao hơn, dải đo tần số rộng hơn, và khả năng đo tín hiệu nhỏ chính xác hơn.
Hioki DT4252 — VOM Lab cấp trung:
Độ chính xác điện áp DC: ±0.05% — tốt hơn DT4261 (±0.5%) của phiên bản hiện trường. Đo điện áp DC từ 0.1mV — phù hợp đo tín hiệu cảm biến nhỏ. Đo tần số AC từ 20Hz đến 100kHz — phù hợp kiểm tra tín hiệu âm thanh và tín hiệu điều khiển. Đo điện dung tụ điện từ 10pF đến 10,000µF — hữu ích khi kiểm tra linh kiện. Đo nhiệt độ thermocouple K-type. Đây là model phù hợp nhất cho công việc R&D điện tử tổng quát.
Khi nào cần độ chính xác cao hơn:
Calibration lab hoặc công việc cần sai số < 0.01%: cần VOM bench-top 6.5 digit như Hioki DM7276 (Precision DC Voltmeter) hoặc thiết bị đo độ chính xác cao hơn từ dòng sản phẩm đặc biệt của Hioki.
.png)

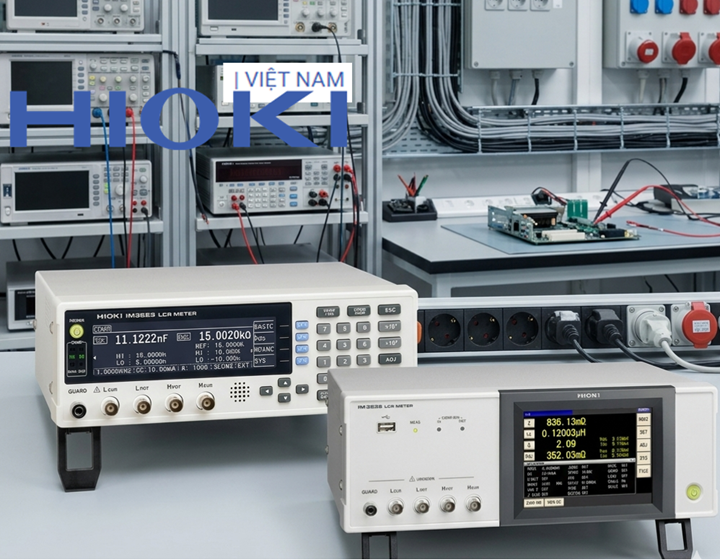

II. Thiết Bị 2: LCR Meter — Không Thể Thiếu Cho Kiểm Tra Linh Kiện
Trong phòng lab điện tử, LCR Meter là thiết bị quan trọng thứ hai — dùng để đo chính xác giá trị L (inductance), C (capacitance) và R (resistance) của linh kiện, kèm theo các thông số phức tạp hơn như Q factor, D (dissipation factor), ESR và trở kháng Z.
Hioki IM3523 — Cho lab sản xuất và kiểm tra chất lượng:
Dải tần số đo: 40Hz–200kHz — đủ cho hầu hết linh kiện dùng trong nguồn xung và mạch điều khiển. Tốc độ đo: 2ms — phù hợp kiểm tra nhanh trên dây chuyền sản xuất (100% inspection). Chức năng Comparator Go/NoGo tự động phân loại linh kiện theo ngưỡng đặt. Kết nối RS-232C và USB để ghi dữ liệu thống kê vào phần mềm SPC.
Ứng dụng điển hình: kiểm tra điện cảm cuộn dây transformer tự cuốn, đo ESR tụ điện lọc nguồn, kiểm tra tụ bypass trong bo mạch, đo điện trở chính xác của shunt.
Hioki IM3536 — Cho R&D đòi hỏi tần số rộng:
Dải tần số đo: 4Hz–8MHz — bao phủ hoàn toàn dải tần số làm việc của các linh kiện trong nguồn xung (100kHz–500kHz) và mạch RF (đến vài MHz). Chức năng quét tần số (frequency sweep) với đồ thị — thay thế được tính năng network analyzer cơ bản. Độ chính xác cơ bản ±0.05%. Phù hợp cho phòng R&D thiết kế nguồn xung và mạch lọc EMI.
.png)

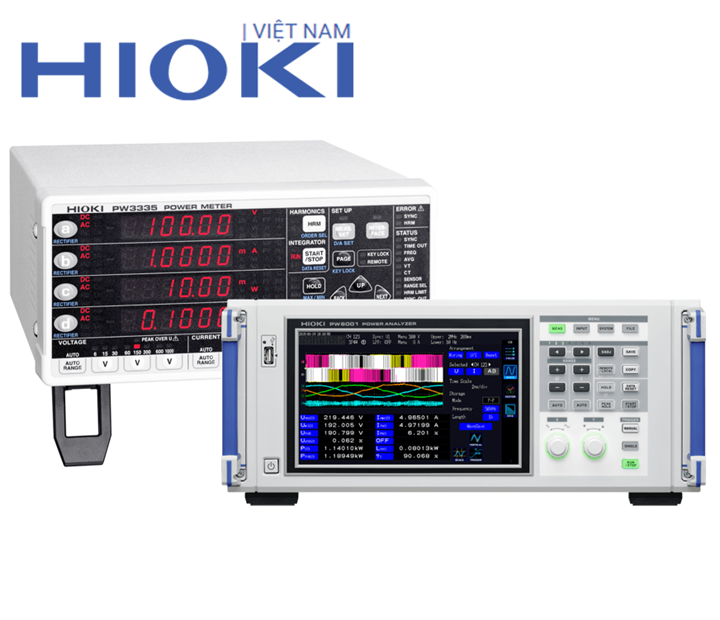

III. Thiết Bị 3: Power Meter Bench-Top — Đo Công Suất Chính Xác Trong Lab
Kỹ sư R&D thiết kế nguồn điện, motor drive hay hệ thống lưu trữ năng lượng cần đo công suất với độ chính xác cao hơn ampe kìm thông thường — bao gồm công suất thực, công suất phản kháng, hệ số công suất, THD và hiệu suất chuyển đổi.
Hioki PW6001 (Power Analyzer):
Đây là power analyzer bench-top cao cấp nhất của Hioki — độ chính xác cơ bản ±0.02%, dải tần số đến 1MHz, 6 kênh đo độc lập cho phép đo hiệu suất toàn hệ thống (đầu vào/đầu ra inverter, từng pha motor). Thiết bị chuẩn cho lab R&D thiết kế biến tần, motor drive và hệ thống điện mặt trời.
Hioki PW3335 (Power Meter đơn pha):
Dành cho lab nhỏ cần đo công suất đơn pha AC hoặc DC với độ chính xác ±0.1%. Phù hợp đo hiệu suất nguồn adapter, bộ sạc và thiết bị gia dụng. Giá thành thấp hơn PW6001 nhiều — phù hợp lab sinh viên và startup.
.png)

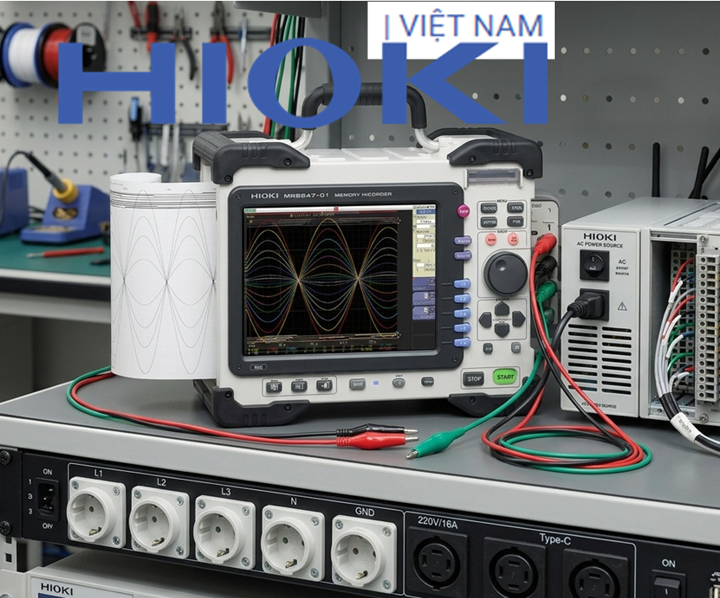

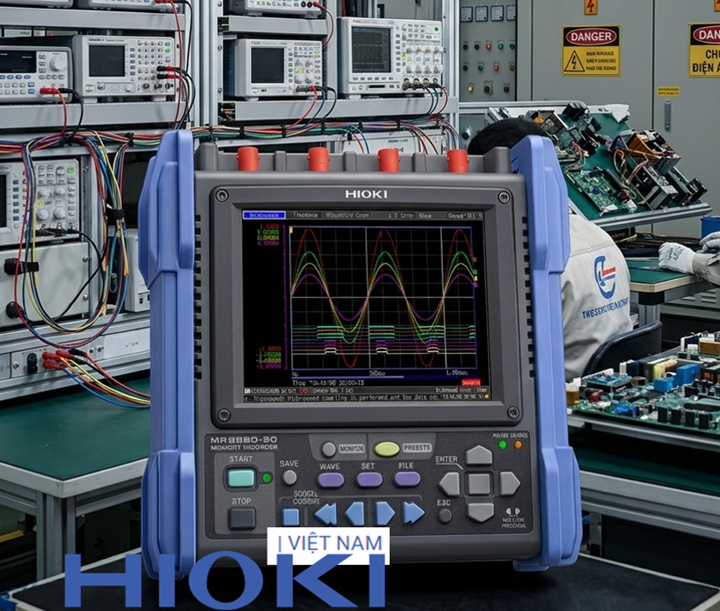

IV. Thiết Bị 4: Memory HiCorder — Ghi Dạng Sóng Nhiều Kênh Đồng Bộ
Thiết bị ghi và phân tích tín hiệu điện Hioki MR8880 là công cụ đặc biệt mà nhiều phòng lab R&D cơ điện không thể thiếu — ghi đồng thời 8–16 tín hiệu với đồng bộ thời gian chính xác.
Ứng dụng điển hình trong R&D:
Thử nghiệm motor mới: ghi đồng thời điện áp/dòng 3 pha đầu vào, nhiệt độ cuộn dây tại 6 điểm, rung động (vibration), tốc độ vòng quay — trong toàn bộ chu kỳ thử nghiệm tải biến đổi 8 tiếng.
Phân tích sự cố ngắn mạch: ghi dạng sóng điện áp và dòng điện trong sự kiện ngắn mạch với tốc độ lấy mẫu cao — phân tích năng lượng phóng ra và thiết kế lại mạch bảo vệ.
Thử nghiệm độ bền thiết bị (reliability testing): ghi liên tục trong 1000 giờ thử nghiệm — phát hiện suy giảm hiệu suất theo thời gian.

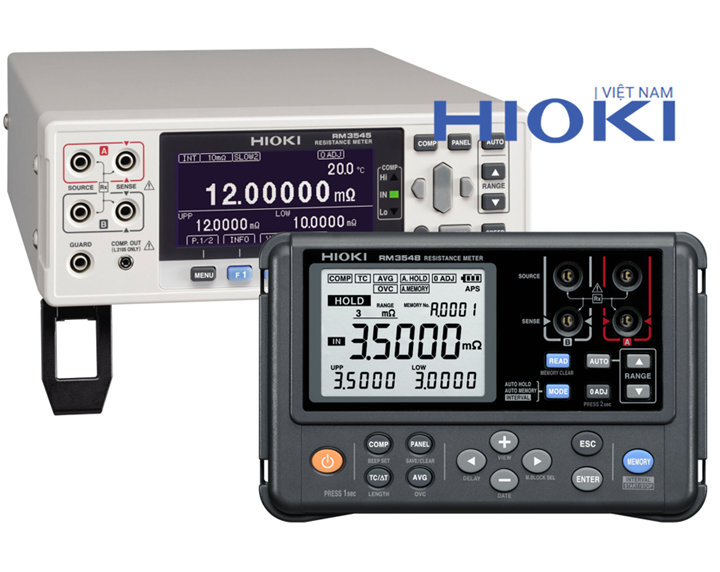

V. Thiết Bị 5: Thiết Bị Đo Điện Trở Chính Xác — RM3545 và RM3548
Trong phòng lab R&D, đo điện trở chính xác là yêu cầu diễn ra hàng ngày — từ điện trở shunt đo dòng, điện trở tiếp xúc của connector, đến điện trở cuộn dây trong các thiết kế motor và biến áp. Ở các ứng dụng này, sai số không còn tính bằng Ω mà tính bằng µΩ, và chỉ một sai lệch nhỏ cũng có thể làm sai toàn bộ kết quả thử nghiệm hoặc thiết kế.
Thiết bị đo linh kiện điện tử Hioki RM3545 - là lựa chọn tiêu chuẩn cho phần lớn nhu cầu đo điện trở chính xác. Thiết bị sử dụng phương pháp đo 4 dây (Kelvin) để loại bỏ ảnh hưởng của điện trở dây đo — yếu tố gây sai số lớn khi đo điện trở thấp. Dải đo từ 10µΩ đến 1200Ω với độ chính xác ±0.02%, đủ để xử lý hầu hết các bài toán trong R&D và sản xuất. Tốc độ đo nhanh giúp kiểm tra hàng loạt trên dây chuyền mà vẫn đảm bảo độ tin cậy. Ngoài ra, chức năng temperature compensation cho phép quy đổi kết quả đo về 20°C — cực kỳ quan trọng khi đo điện trở kim loại vì điện trở thay đổi theo nhiệt độ môi trường.
Hioki RM3548 - là phiên bản cao cấp hơn, hướng đến các ứng dụng yêu cầu độ chính xác cực cao. Thiết bị có thể đo từ 1µΩ với độ chính xác ±0.01%, phù hợp cho các phép đo như điện trở shunt dòng lớn, điện trở tiếp xúc của busbar hoặc connector chất lượng cao. Trong các hệ thống dòng lớn (hàng trăm đến hàng nghìn Ampere), chỉ một điện trở tiếp xúc tăng thêm vài µΩ cũng có thể gây phát nhiệt đáng kể — vì vậy khả năng đo ở mức vi mô này không chỉ phục vụ nghiên cứu mà còn giúp phát hiện sớm rủi ro trong vận hành thực tế.
.png)

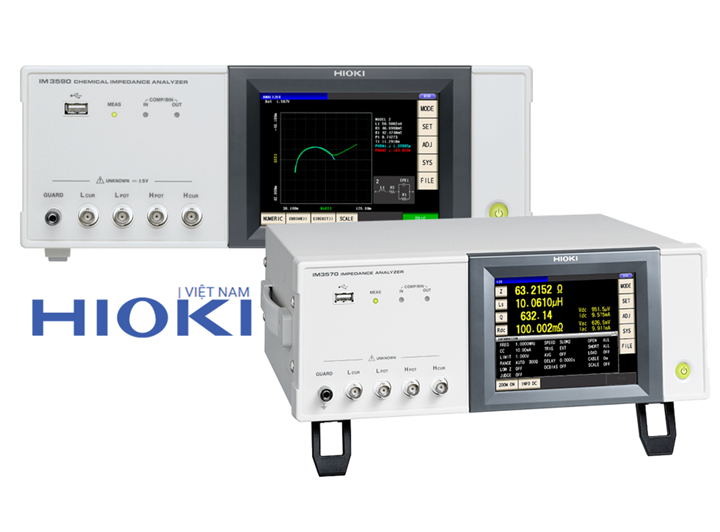

VI. Thiết Bị 6: Impedance Analyzer — Phân Tích Trở Kháng Phức
Khi cần hiểu đặc tính trở kháng của linh kiện hoặc mạch ở dải tần số rộng — từ vài Hz đến hàng MHz — impedance analyzer là thiết bị không thể thay thế.
Hioki IM3590 (Chemical Impedance Analyzer) - dùng cho phân tích EIS (Electrochemical Impedance Spectroscopy) của pin lithium, tụ điện điện hóa (supercapacitor), ắc quy — tạo ra phổ trở kháng Nyquist và Bode từ 1mHz đến 100kHz. Đây là công cụ R&D chuyên sâu cho phòng lab phát triển pin và lưu trữ năng lượng.
Hioki IM3570 (Impedance Analyzer) - dải tần số 4Hz–5MHz, quét tần số tự động, phân tích đặc tính linh kiện từ kHz đến MHz. Dùng cho thiết kế mạch lọc EMI, phân tích đặc tính cuộn cảm tần số cao và đánh giá chất lượng tụ điện ceramic ở tần số thực tế.
.png)
Mua hàng tại HIOKI VIỆT NAM
Lab sinh viên / startup nhỏ (ngân sách hạn chế): Hioki DT4221 (VOM True RMS) + Hioki IM3523 (LCR Meter) + Hioki CM3289 (ampe kìm AC). Ba thiết bị này đủ cho hầu hết công việc lab điện tử cơ bản.
Lab R&D vừa (điện tử công suất, nguồn xung): Hioki DT4252 (VOM lab) + Hioki IM3536 (LCR Meter dải rộng) + Hioki PW3335 (Power Meter) + Hioki MR8880 (Memory HiCorder). Bộ 4 thiết bị này đủ cho hầu hết dự án R&D điện tử công suất.
Lab R&D lớn (motor drive, hệ thống năng lượng): Thêm Hioki PW6001 (Power Analyzer 6 kênh) + Hioki RM3545 (Resistance Meter) + Hioki IM3590 (Chemical Impedance Analyzer). Đây là bộ công cụ hoàn chỉnh cho R&D hệ thống cơ điện cao cấp.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn bộ thiết bị phù hợp với quy mô và ngân sách của phòng lab.
