Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

Trung tâm dữ liệu (Data Center) là môi trường có mật độ tiêu thụ điện năng cao nhất trong các loại công trình hiện đại. Một rack server 42U có thể tiêu thụ 20–30kW trong không gian rất nhỏ, và khi nhân lên hàng trăm rack, tổng công suất toàn hệ thống có thể đạt đến hàng chục MW.

Điểm khác biệt quan trọng là data center không được phép downtime. Chỉ một sự cố điện kéo dài vài phút cũng có thể gây mất dữ liệu, vi phạm SLA và thiệt hại tài chính rất lớn. Vì vậy, hệ thống điện tại đây không chỉ cần thiết kế dự phòng mà còn phải được đo lường, giám sát và kiểm tra ở mức độ chính xác cao hơn nhiều so với nhà máy hay tòa nhà thương mại.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

I. Kiến Trúc Điện Data Center — Hiểu Để Biết Cần Đo Gì

Hệ thống dự phòng N+1 và 2N: Data center cấp Tier III và Tier IV yêu cầu hệ thống điện dự phòng hoàn toàn — 2 đường nguồn độc lập từ 2 nguồn khác nhau. Mỗi thiết bị quan trọng có 2 PSU (Power Supply Unit) lấy điện từ 2 đường bus độc lập. Nếu một đường bus mất điện, đường còn lại phải chịu toàn bộ tải mà không bị quá tải. Ngoài ra, cấu hình N+1 đảm bảo luôn có ít nhất một phần tử dự phòng (UPS, máy phát, module nguồn) sẵn sàng thay thế khi một phần tử gặp sự cố. Điều này giúp hệ thống vẫn vận hành ổn định ngay cả khi đang bảo trì hoặc có lỗi xảy ra — yếu tố sống còn đối với các trung tâm dữ liệu vận hành 24/7.

Chuỗi điện từ lưới EVN đến server: Lưới EVN (22kV) → Máy biến áp hạ áp → UPS (Uninterruptible Power Supply) → Static Transfer Switch → PDU (Power Distribution Unit) → Rack PDU → Server. Mỗi bước trong chuỗi này có thể là điểm thất bại — và cần được giám sát và kiểm tra định kỳ. Ví dụ: máy biến áp có thể quá nhiệt, UPS có thể lỗi inverter, PDU có thể mất cân bằng pha. Vì vậy, việc đo lường tại nhiều điểm khác nhau trong chuỗi là bắt buộc để phát hiện sớm rủi ro trước khi gây downtime.

Hệ thống UPS — Trái tim của data center: UPS data center thường là loại double-conversion (online) — nguồn cấp cho server luôn qua UPS, không bao giờ trực tiếp từ lưới. Điều này giúp cách ly hoàn toàn nhiễu, sụt áp và sự cố từ lưới điện. Thời gian chuyển từ lưới sang ắc quy: 0ms. Thời gian backup bằng ắc quy: thường 10–15 phút — đủ để máy phát diesel khởi động và chạy ổn định.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

II. Giám Sát Ắc Quy UPS — Không Được Để Sai Sót

Ắc quy UPS trong data center là thành phần quan trọng nhất và hay hỏng nhất. Thống kê cho thấy khoảng 40% sự cố data center liên quan đến lỗi ắc quy UPS — ắc quy hỏng âm thầm trong khi hệ thống monitoring chỉ hiển thị "Battery OK" vì điện áp vẫn đủ.

Đây là lý do nội trở ắc quy quan trọng hơn điện áp ắc quy trong data center:

Ắc quy UPS trong data center vận hành ở chế độ "float charging" — luôn được duy trì điện áp đầy 100% SOC. Khi có mất điện, ắc quy phải phóng dòng lớn ngay lập tức để cấp đủ điện cho tải UPS (có thể hàng trăm Ampere). Ắc quy có nội trở cao (lão hóa) sẽ sụt áp mạnh khi bắt đầu phóng — điện áp bus DC UPS giảm dưới ngưỡng an toàn và UPS ngắt — data center mất điện dù ắc quy "còn đầy 100%".

Thiết bị đo và quy trình:

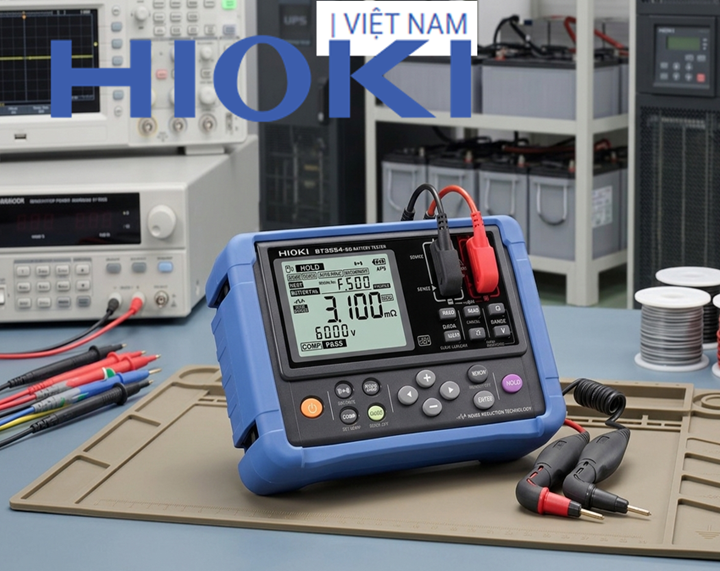

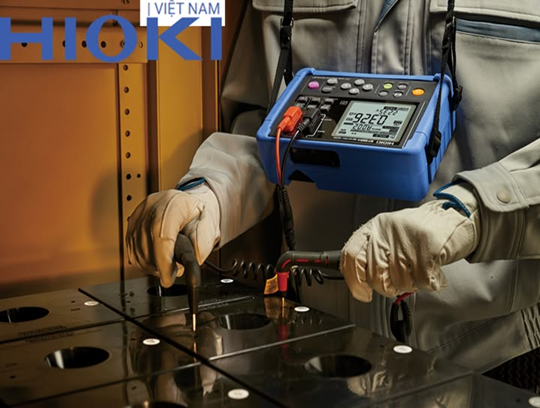

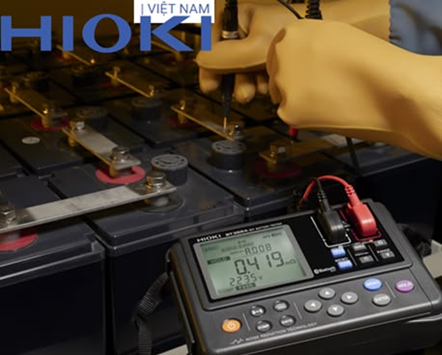

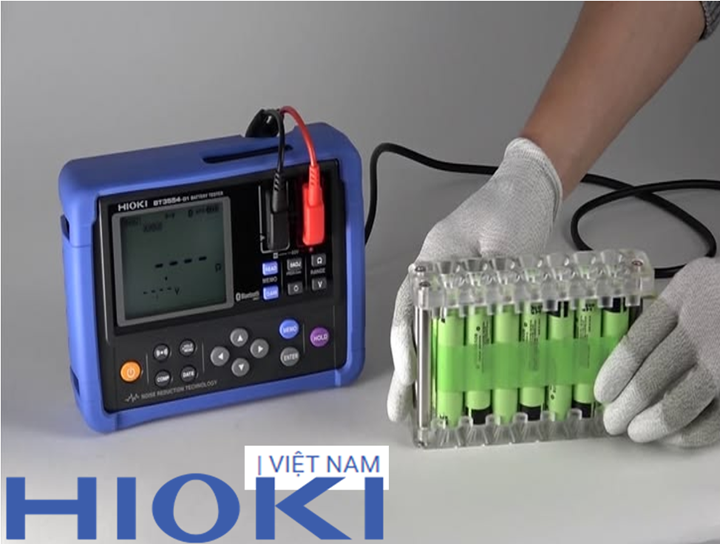

Đồng hồ kiểm tra ắc quy Hioki BT3554-50: đo nội trở từng bình ắc quy theo phương pháp AC 1kHz — đây là phương pháp tiêu chuẩn công nghiệp cho ắc quy VRLA (Valve Regulated Lead Acid) trong UPS. Đo từng bình riêng lẻ — không chỉ đo tổng cụm.

Lập bảng theo dõi nội trở từng bình qua các lần đo định kỳ. Bình nào nội trở tăng > 25% so với baseline: theo dõi chặt hàng tháng. Tăng > 50%: lên kế hoạch thay trong 3–6 tháng. Tăng > 100% (gấp đôi baseline): thay ngay không trì hoãn.

Đặc biệt: trong cụm ắc quy gồm nhiều bình mắc nối tiếp, một bình yếu kéo toàn bộ cụm suy giảm. BT3554-50 có Bluetooth cho phép ghi dữ liệu từng bình vào app smartphone — tạo lịch sử theo dõi đầy đủ mà không cần ghi tay.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

III. Đo PUE (Power Usage Effectiveness) — Chỉ Số Hiệu Quả Data Center

PUE (Power Usage Effectiveness) là chỉ số hiệu quả năng lượng quan trọng nhất của data center:

PUE = Tổng điện năng data center / Điện năng tiêu thụ của IT equipment

PUE = 1.0: lý tưởng, 100% điện dùng cho IT, 0% lãng phí. PUE = 2.0: 50% điện dùng cho IT, 50% lãng phí (chủ yếu cho làm mát). Data center hiện đại đạt PUE 1.2–1.4, data center cũ có thể > 2.0.

Đo PUE:

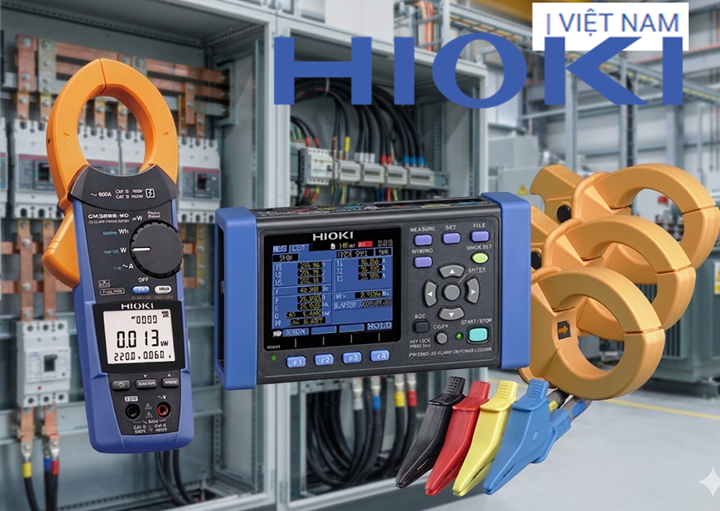

Thiết bị phân tích công suất và chất lượng điện Hioki PW3360: đo tổng điện năng đầu vào data center (tại tủ điện tổng). Đo riêng điện năng tiêu thụ của IT equipment (tổng từ tất cả PDU cấp cho rack). PUE = Tổng / IT. Cải thiện PUE từ 2.0 xuống 1.5 trong data center 1MW tiết kiệm 4,380,000 kWh/năm — tương đương hàng tỷ đồng.

Phân tích hệ thống làm mát:

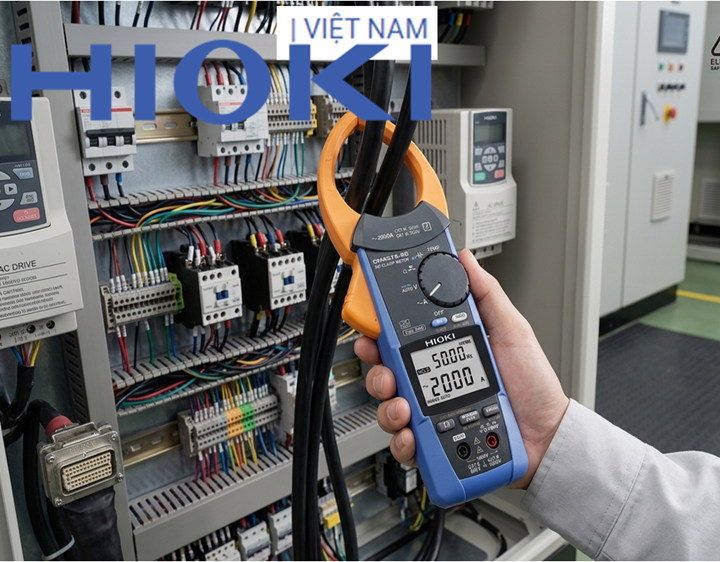

Ampe kìm AC Hioki CM3286-50 đo công suất từng CRAC (Computer Room Air Conditioning) unit và hệ thống Chiller. So sánh công suất làm mát với công suất IT — xác định CRAC nào đang hoạt động kém hiệu quả. Data center tối ưu hóa hệ thống làm mát thường có cơ hội tiết kiệm 20–30% tổng điện năng.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

III. Kiểm Tra Chất Lượng Điện Cấp Cho Server

Server và thiết bị IT rất nhạy cảm với chất lượng điện — điện áp sụt ngắn (voltage dip) dù chỉ vài mili-giây có thể gây reboot hoặc lỗi phần cứng. UPS lọc và cách ly phần lớn vấn đề chất lượng điện từ lưới — nhưng chính UPS cũng có thể tạo ra sóng hài đáng kể.

Đo chất lượng điện đầu ra UPS:

Hioki PW3198 đo tại đầu ra UPS trước khi vào PDU. THD điện áp đầu ra UPS phải < 2–3% theo tiêu chuẩn IEC 62040-3 cho UPS online. THD cao hơn: UPS đang có vấn đề với bộ nghịch lưu hoặc bộ lọc — cần bảo trì.

Đo dòng điện 3 pha cân bằng:

Tải IT trong data center phân phối trên 3 pha. Mất cân bằng pha > 15% tại PDU chính: cần điều phối lại phân bổ tải giữa các pha — pha quá tải gây nhiệt, pha nhẹ tải lãng phí công suất UPS.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

IV. Giám Sát Liên Tục 24/7 — Hệ Thống Monitoring Tích Hợp

Data center yêu cầu giám sát liên tục mọi thông số điện quan trọng, không chỉ để phát hiện sự cố mà còn để dự đoán rủi ro trước khi chúng xảy ra. Các hệ thống DCIM hiện đại đóng vai trò trung tâm, tích hợp dữ liệu từ nhiều nguồn khác nhau để cung cấp cái nhìn toàn diện về toàn bộ hạ tầng điện và môi trường vận hành.

Trong đó, thiết bị phân tích chất lượng điện như Hioki PW3360 có thể kết nối trực tiếp vào hệ thống giám sát thông qua các giao thức mạng như Modbus TCP/IP. Thiết bị cung cấp dữ liệu real-time về điện năng tiêu thụ, công suất, hệ số công suất và các thông số chất lượng điện, giúp kỹ sư nhanh chóng phát hiện bất thường như tăng tải đột ngột, sụt áp hoặc dao động điện.

Song song với giám sát cố định, ampe kìm AC/DC là công cụ không thể thiếu để kiểm tra nhanh tại hiện trường khi có cảnh báo. Kỹ sư có thể đo trực tiếp dòng điện từng nhánh, xác định điểm quá tải hoặc mất cân bằng mà không cần ngắt hệ thống — điều đặc biệt quan trọng trong môi trường không cho phép downtime.Bên cạnh đó, đồng hồ đo kiểm tra ắc quy đóng vai trò đảm bảo hệ thống dự phòng luôn trong trạng thái sẵn sàng. Dữ liệu nội trở và điện áp của từng bình ắc quy khi được cập nhật định kỳ và tích hợp vào hệ thống giám sát sẽ giúp phát hiện sớm các dấu hiệu suy giảm, tránh rủi ro mất điện khi xảy ra sự cố nguồn.

Trung Tâm Dữ Liệu (Data Center): Yêu Cầu Đo Lường Đặc Thù Và Thiết Bị Hioki Phù Hợp

Mua hàng tại HIOKI VIỆT NAM

Data center là môi trường yêu cầu độ tin cậy điện cao nhất — và đo lường chính xác là yếu tố cốt lõi để đảm bảo điều đó. Việc kết hợp đồng hồ đo kiểm tra ắc quy để giám sát UPS, thiết bị phân tích chất lượng điện để kiểm soát nguồn điện và ampe kìm AC/DC để kiểm tra nhanh tại hiện trường tạo thành một hệ sinh thái đo lường hoàn chỉnh.

Đây không chỉ là công cụ vận hành — mà là lớp bảo vệ quan trọng giúp data center hoạt động liên tục, ổn định và an toàn.

Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn giải pháp phù hợp.
