Cuối tháng, hóa đơn điện về — cao hơn tháng trước dù sản lượng sản xuất không thay đổi. Kỹ sư kiểm tra tải điện, đo dòng từng thiết bị — tất cả đều trong ngưỡng. Không có máy nào quá tải, không có sự cố rõ ràng. Nhưng chi phí điện vẫn tăng, thậm chí xuất hiện thêm dòng phụ thu “công suất phản kháng”.
Đây là một tình huống rất phổ biến trong nhà máy và tòa nhà thương mại. Nguyên nhân thường không nằm ở lượng điện tiêu thụ (kWh), mà nằm ở cách hệ thống sử dụng điện — cụ thể là hệ số công suất (cos φ). Đây là một thông số “vô hình”, không gây dừng máy ngay lập tức nhưng ảnh hưởng trực tiếp đến chi phí vận hành và tuổi thọ thiết bị trong dài hạn.
.png)
I. Hệ Số Công Suất Là Gì? Giải Thích Không Dùng Công Thức
Hãy dùng một phép so sánh thực tế: tưởng tượng bạn đang kéo một chiếc xe trên đường. Lực kéo thực sự đẩy xe về phía trước là công suất tác dụng (P, đơn vị W). Nhưng nếu bạn kéo theo hướng chéo, một phần lực bị lãng phí sang hướng ngang - đó là công suất phản kháng (Q, đơn vị VAr). Tổng lực bạn đang dùng (bao gồm cả phần lãng phí) là công suất biểu kiến (S, đơn vị VA).
Hệ số công suất cos φ = P / S - tỷ lệ phần công suất thực sự sinh ra công có ích so với tổng công suất lấy từ lưới điện.
Cos φ = 1.0: hoàn hảo, toàn bộ điện lấy từ lưới đều sinh ra công có ích.
Cos φ = 0.7: 70% điện làm việc có ích, 30% bị lãng phí thành công suất phản kháng vô dụng.
Nguồn gốc của cos φ thấp chủ yếu đến từ các tải cảm kháng - động cơ điện, cuộn cảm, máy biến áp, ballast đèn huỳnh quang. Các thiết bị này tạo ra từ trường, đòi hỏi lưới điện phải cung cấp dòng điện phản kháng để duy trì từ trường đó - dòng điện này không sinh ra công nhưng vẫn chạy trên dây dẫn, gây tổn thất nhiệt.
Thêm vào đó, các thiết bị hiện đại như biến tần (VFD), bộ nguồn xung (SMPS), đèn LED driver, UPS - không chỉ có cos φ thấp mà còn tạo ra sóng hài (harmonics) làm méo dạng sóng dòng điện, khiến hệ số công suất thực tế còn thấp hơn nữa.
.png)
II. 3 Tác Hại Cụ Thể Của Hệ Số Công Suất Thấp
Tác hại 1 - Phạt phụ phí điện lực mỗi tháng - Theo quy định của EVN (Điện lực Việt Nam), các khách hàng sử dụng điện trung thế và cao thế có hệ số công suất trung bình dưới 0.9 sẽ bị tính thêm phụ phí. Mức phạt có thể từ 1% - 5% hoặc hơn tùy mức cos φ thực đo được. Với một nhà máy tiêu thụ 100,000 kWh/tháng, mức phạt 3% tương đương hàng chục triệu đồng mỗi năm - chảy đi không mục đích.
Tác hại 2 - Dòng điện trên dây lớn hơn thực tế cần thiết - Khi cos φ thấp, để cung cấp đủ công suất tác dụng, lưới điện phải đẩy dòng điện lớn hơn qua dây dẫn. Dây dẫn nóng hơn, cầu dao bị tải lớn hơn thiết kế. Điều này làm tăng tổn thất điện năng trên dây dẫn (tỷ lệ với bình phương dòng điện), đồng thời rút ngắn tuổi thọ cáp điện và thiết bị đóng cắt.
Tác hại 3 - Giảm khả năng tải của hệ thống điện - Máy biến áp, cáp điện, tủ phân phối đều có giới hạn công suất biểu kiến (kVA) - không phải công suất tác dụng (kW). Khi cos φ = 0.7, một máy biến áp 1000kVA chỉ cung cấp được 700kW công suất có ích thay vì gần 1000kW nếu cos φ = 1.0. Muốn tăng công suất sản xuất, phải đầu tư nâng cấp máy biến áp thay vì chỉ cần bù tụ.
III. Cách Đo Hệ Số Công Suất
Một sai lầm phổ biến là dùng thiết bị không phù hợp để đo cos φ. Các thiết bị cơ bản không thể cung cấp thông tin đầy đủ.
Để đo nhanh tại hiện trường, ampe kìm AC Hioki CM3286 là lựa chọn phù hợp. Thiết bị này cho phép đo đồng thời dòng điện, điện áp, công suất và hệ số công suất chỉ bằng thao tác kẹp dây và kết nối que đo. Đây là cách nhanh nhất để xác định khu vực hoặc thiết bị nào đang gây cos φ thấp.

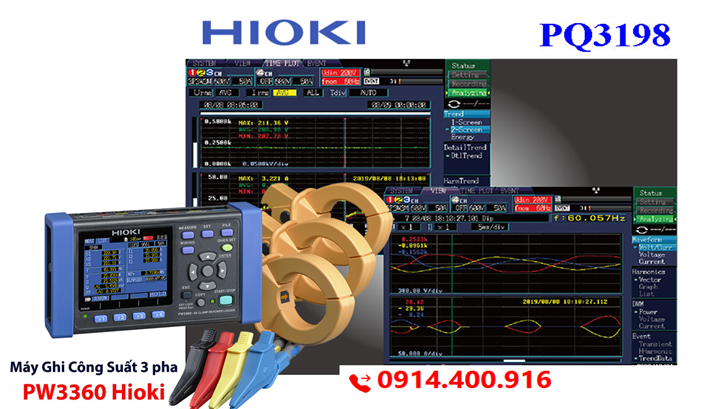

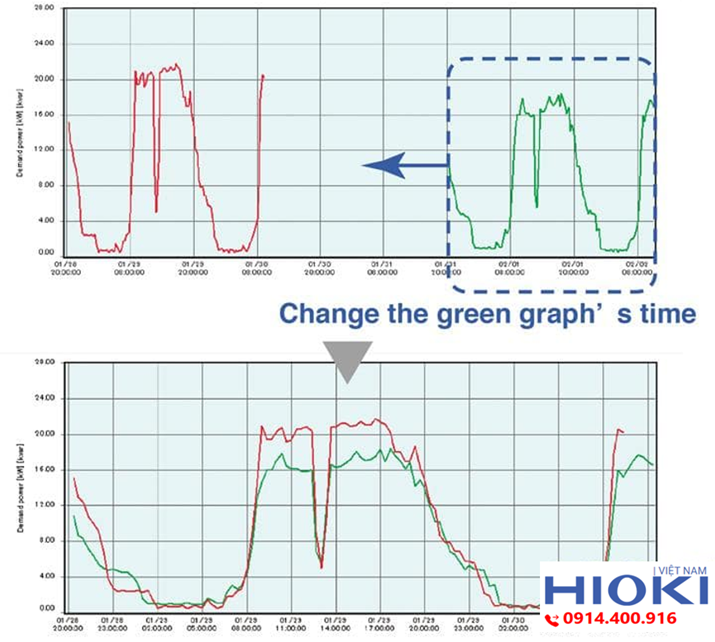

Tuy nhiên, đo tại một thời điểm là chưa đủ. Cos φ thay đổi theo tải — đặc biệt giữa giờ cao điểm và thấp điểm. Vì vậy, cần sử dụng thiết bị ghi năng lượng điện như Hioki PW3360 để theo dõi liên tục trong nhiều ngày. Thiết bị này ghi lại toàn bộ dữ liệu điện năng, hệ số công suất và các thông số liên quan theo thời gian, giúp xác định chính xác thời điểm và nguyên nhân gây suy giảm cos φ.

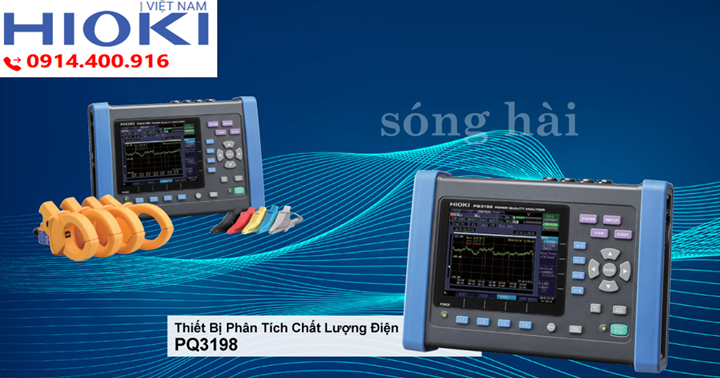

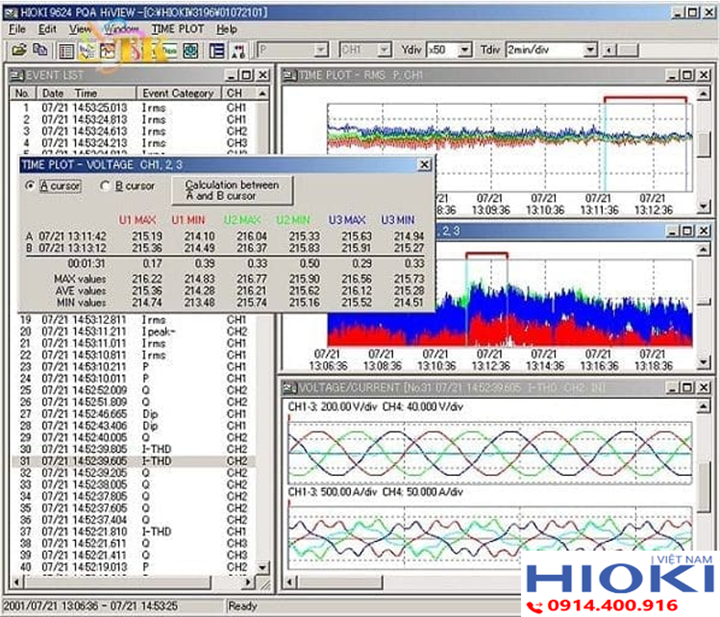

Trong trường hợp hệ thống có nhiều thiết bị điện tử, việc đo nâng cao bằng thiết bị phân tích công suất và chất lượng điện như Hioki PW3198 hoặc PQ3100 là cần thiết. Các thiết bị này không chỉ đo cos φ mà còn phân tích sóng hài, xác định nguyên nhân sâu xa của vấn đề.
IV. Cách Khắc Phục: Bù Tụ và Lọc Sóng Hài
Giải pháp phổ biến và hiệu quả nhất để cải thiện hệ số công suất thấp do tải cảm kháng là lắp tụ bù công suất phản kháng. Tụ bù tạo ra công suất phản kháng mang tính điện dung (C), có tác dụng triệt tiêu phần công suất phản kháng cảm kháng (L) do động cơ, máy biến áp và cuộn cảm sinh ra. Nhờ đó, dòng điện phản kháng giảm xuống, hệ số công suất được nâng lên và tải cho lưới điện được giảm đáng kể.
Trong thực tế, có hai cách triển khai tụ bù.
Bù tập trung là phương pháp lắp tụ bù tại tủ điện tổng. Ưu điểm của cách này là dễ lắp đặt, dễ quản lý và chi phí đầu tư ban đầu thấp. Tuy nhiên, dòng phản kháng vẫn tồn tại trên toàn bộ đường dây từ tải về tủ tổng trước khi được bù, do đó chưa tối ưu về mặt tổn thất điện năng.
Bù phân tán, hay còn gọi là bù cục bộ, là phương pháp lắp tụ ngay tại từng tải lớn, đặc biệt là động cơ công suất cao. Cách này mang lại hiệu quả tốt nhất vì dòng phản kháng được triệt tiêu ngay tại nguồn phát sinh, giúp giảm tổn thất trên dây dẫn và cải thiện hiệu suất toàn hệ thống.
Tuy nhiên, một lưu ý quan trọng không thể bỏ qua là không phải mọi trường hợp cos φ thấp đều có thể xử lý bằng tụ bù thông thường. Khi nguyên nhân đến từ sóng hài — thường xuất hiện trong các hệ thống có biến tần, UPS hoặc bộ nguồn xung — việc sử dụng tụ bù có thể gây cộng hưởng, làm tăng dòng điện và gây hư hỏng thiết bị.
Trong các trường hợp này, cần sử dụng bộ lọc sóng hài (harmonic filter) hoặc hệ thống bù công suất phản kháng chủ động như SVG hoặc SVC. Đây là lý do vì sao việc đo và phân tích trước khi đưa ra giải pháp là bước bắt buộc, không thể bỏ qua.
.png)
V. Quy Trình Thực Hiện Đúng
Bước 1 - Đo và ghi lại hệ số công suất hiện tại bằng thiết bị phân tích công suất và chất lượng điện Hioki PW3360 trong ít nhất 7 ngày để có số liệu đại diện, bao gồm cả ngày làm việc và cuối tuần.
Bước 2 - Phân tích sóng hài bằng PW3198 nếu có biến tần hoặc bộ nguồn xung trong hệ thống - xác định xem cos φ thấp do tải cảm kháng thuần túy hay do méo sóng hài.
Bước 3 - Tính toán công suất phản kháng cần bù dựa trên dữ liệu đo, chọn dung lượng tụ bù phù hợp.
Bước 4 - Lắp tụ bù, đo lại sau 1 tuần để xác nhận cos φ đã cải thiện và không có hiện tượng cộng hưởng.
VI. Mua Hàng Tại Hioki Việt Nam
Hệ số công suất thấp là vấn đề có thể giải quyết được nhưng chỉ khi bạn đo đúng trước khi hành động. Đầu tư vào thiết bị phân tích công suất Hioki CM3286 hoặc PW3360 thường hoàn vốn sau 1-2 tháng nhờ tiết kiệm phụ phí điện lực và giảm tổn thất điện năng.
Liên hệ Hioki Việt Nam qua Hotline 0914.400.916 hoặc qua website để được tư vấn bộ thiết bị phù hợp với quy mô hệ thống điện của bạn.
