Dùng đồng hồ vạn năng trong sửa chữa điện tử–Trợ thủ không thể thiếu để bắt bệnh linh

Trong lĩnh vực sửa chữa điện tử, việc chẩn đoán chính xác lỗi linh kiện luôn là yếu tố quyết định đến hiệu quả và thời gian xử lý. Chính vì vậy, đồng hồ vạn năng đã trở thành “trợ thủ” không thể thiếu, giúp kỹ thuật viên nhanh chóng phát hiện sự cố, kiểm tra thông số và đưa ra phương án sửa chữa tối ưu với độ chính xác cao.

Vì sao sửa điện tử không thể thiếu đồng hồ vạn năng?

Trong sửa chữa điện tử, từ những thiết bị đơn giản như sạc điện thoại, quạt, tivi cho đến bo mạch phức tạp, việc xác định lỗi nhanh và chính xác là yếu tố quyết định. Nếu chỉ quan sát bằng mắt thường, bạn gần như không thể phát hiện được lỗi ẩn bên trong mạch.

Đó là lúc đồng hồ vạn năng (multimeter) trở thành công cụ “cứu cánh”. Chỉ với vài thao tác đo cơ bản, bạn có thể:

agian sửa chữa đáng kể

Dù bạn là người mới học điện tử hay kỹ thuật viên chuyên nghiệp, việc thành thạo đồng hồ vạn năng sẽ giúp bạn nâng cao hiệu quả công việc rõ rệt.

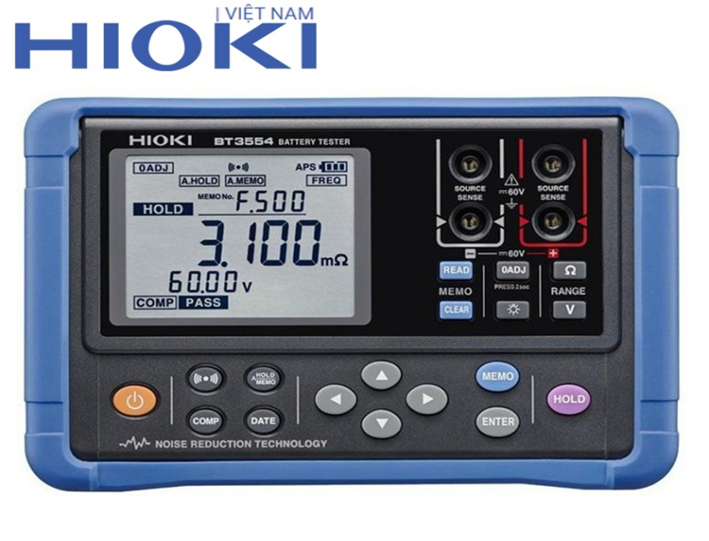

Dùng đồng hồ vạn năng trong sửa chữa điện tử – “Trợ thủ” không thể thiếu để bắt bệnh linh kiện nhanh và chính xác

Vai trò của đồng hồ vạn năng trong sửa chữa điện tử

Không giống điện dân dụng chỉ cần kiểm tra có điện hay không, sửa chữa điện tử đòi hỏi phân tích sâu hơn ở mức linh kiện. Đồng hồ vạn năng hỗ trợ:

Đo điện áp để kiểm tra nguồn
Đo điện trở để đánh giá linh kiện
Kiểm tra thông mạch để phát hiện đứt mạch
Test diode, transistor để xác định linh kiện hỏng

Nhờ đó, bạn có thể “khoanh vùng lỗi” nhanh chóng thay vì tháo lắp toàn bộ thiết bị.

Các phép đo quan trọng trong sửa chữa điện tử

1. Đo điện áp – bước kiểm tra đầu tiên

Điện áp là yếu tố cơ bản để thiết bị hoạt động. Khi thiết bị không chạy, hãy kiểm tra:

Nguồn vào có điện hay không
Điện áp có đúng định mức không
Có sụt áp bất thường không

Nếu không có điện áp → lỗi nguồn

Nếu điện áp sai → lỗi mạch cấp nguồn

2. Đo điện trở – kiểm tra linh kiện

Điện trở giúp bạn đánh giá tình trạng linh kiện:

Điện trở đứt → giá trị vô cùng
Điện trở chập → gần bằng 0
Điện trở sai lệch → linh kiện xuống cấp

Đây là cách nhanh nhất để phát hiện linh kiện hỏng.

3. Kiểm tra thông mạch (continuity)

Có tiếng “bíp” → mạch thông
Không có tiếng → mạch bị đứt

Ứng dụng:

Kiểm tra dây dẫn
Kiểm tra đường mạch trên PCB
Xác định điểm đứt

4. Kiểm tra diode

Diode chỉ cho dòng điện đi theo một chiều.

Cách test:

Đo thuận → có giá trị
Đo ngược → không dẫn

Nếu đo hai chiều đều dẫn hoặc không dẫn → diode hỏng

5. Kiểm tra transistor

Transistor là linh kiện quan trọng trong mạch điện tử.
Dùng chế độ diode để kiểm tra các chân
So sánh kết quả với thông số chuẩn
Nếu sai lệch → transistor lỗi

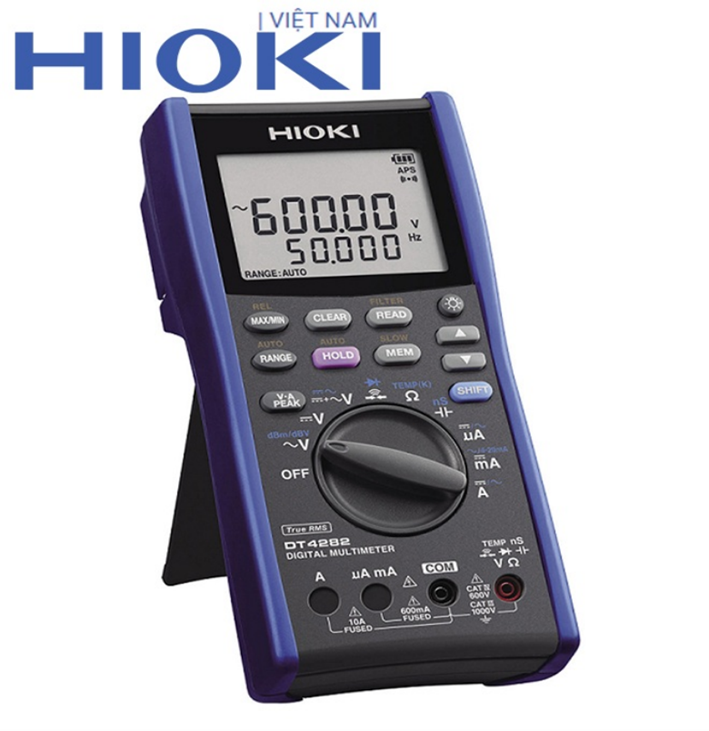

Dùng đồng hồ vạn năng trong sửa chữa điện tử – “Trợ thủ” không thể thiếu để bắt bệnh linh kiện nhanh và chính xác

Quy trình sửa chữa điện tử bằng đồng hồ vạn năng

Để làm việc hiệu quả, bạn nên áp dụng quy trình sau:

Bước 1: Quan sát tổng thể

Kiểm tra cháy nổ, linh kiện phồng
Quan sát đường mạch

Bước 2: Kiểm tra nguồn

Đo điện áp đầu vào
Đảm bảo nguồn hoạt động

Bước 3: Kiểm tra mạch

Dùng chế độ thông mạch
Xác định điểm đứt

Bước 4: Kiểm tra linh kiện

Đo điện trở
Test diode, transistor

Bước 5: Xác định và thay thế

Khoanh vùng linh kiện lỗi
Tiến hành sửa chữa

Quy trình này giúp tránh sửa “mò” và tiết kiệm thời gian.

Các lỗi điện tử phổ biến và cách dùng đồng hồ vạn năng để xử lý

1. Thiết bị không lên nguồn

Đo điện áp đầu vào
Kiểm tra cầu chì
Kiểm tra nguồn

2. Thiết bị hoạt động chập chờn

Đo điện áp
Kiểm tra tụ điện
Kiểm tra mối hàn

3. Mạch bị chập

Dùng chế độ thông mạch
Xác định vị trí chập

4. Linh kiện bị hỏng

Đo điện trở
Test diode/transistor
Kinh nghiệm thực tế giúp đo nhanh – chính xác
Luôn đo từ nguồn → đến mạch → đến linh kiện
So sánh kết quả với mạch chuẩn
Không đo khi mạch đang cấp điện (trừ đo điện áp)
Giữ que đo chắc để tránh sai số

Những sai lầm cần tránh

Đo sai thang đo
Đo điện trở khi mạch có điện
Không kiểm tra pin đồng hồ
Dùng thiết bị kém chất lượng

Những lỗi này có thể khiến bạn đo sai hoặc làm hỏng thiết bị.

Nguyên tắc an toàn khi sửa chữa điện tử

Ngắt nguồn trước khi đo linh kiện
Không chạm tay vào mạch đang có điện
Sử dụng dụng cụ cách điện
Làm việc ở nơi khô ráo

Khi nào cần nâng cấp đồng hồ vạn năng?

Bạn nên nâng cấp khi:

Cần đo chính xác cao hơn
Làm việc với mạch phức tạp
Thiết bị cũ đo sai

Đồng hồ tốt giúp bạn tiết kiệm thời gian và tăng độ chính xác.

Việc sử dụng đúng cách sẽ giúp bạn:
Xác định lỗi nhanh chóng
Giảm thời gian sửa chữa
Tăng độ chính xác
Làm việc an toàn hơn

Dù bạn là người mới hay chuyên nghiệp, việc thành thạo multimeter là kỹ năng bắt buộc nếu muốn đi xa trong lĩnh vực điện tử.

Sơ đồ tư duy chẩn đoán lỗi bằng đồng hồ vạn năng

Khi sửa điện tử, nhiều người mắc sai lầm là đo “lung tung” không theo trình tự. Thực tế, bạn nên áp dụng tư duy sau:

Nguồn → Đường mạch → Linh kiện → Tải

Cách áp dụng:

Nguồn: có điện không? đúng áp không?
Đường mạch: có đứt/chập không?
Linh kiện: còn hoạt động không?
Tải: thiết bị cuối có hoạt động không?
Đi theo thứ tự này giúp bạn khoanh vùng lỗi cực nhanh, tránh mất thời gian.

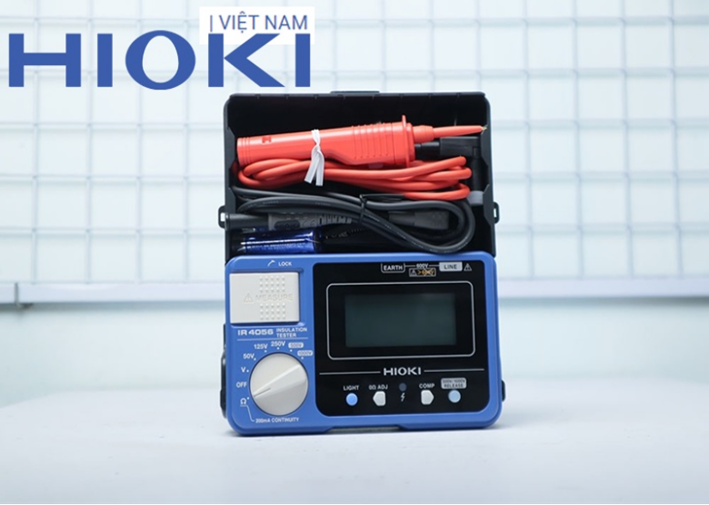

Dùng đồng hồ vạn năng trong sửa chữa điện tử – “Trợ thủ” không thể thiếu để bắt bệnh linh kiện nhanh và chính xác

Cách đo và “bắt bệnh” tụ điện

Tụ điện là linh kiện rất hay hỏng trong mạch điện tử.

Dấu hiệu tụ hỏng:

Phồng đầu
Rò điện
Mất điện dung

Cách kiểm tra bằng đồng hồ vạn năng:

Chọn thang đo điện trở
Đặt que đo vào hai chân tụ

Kết quả:

Kim nhảy rồi về → tụ còn tốt
Không nhảy → tụ hỏng
Lên 0 luôn → tụ bị chập

Đây là cách test nhanh khi không có máy đo chuyên dụng.

Kiểm tra IC – có thể hay không?

Đây là câu hỏi rất nhiều người thắc mắc.

Sự thật:

Đồng hồ vạn năng không thể test chính xác IC
Nhưng có thể phát hiện lỗi cơ bản

Cách kiểm tra:

Đo điện áp chân cấp nguồn
Kiểm tra chân có bị chập không

Nếu điện áp sai hoặc chập → khả năng IC lỗi cao

Kỹ thuật dò mạch (trace circuit) bằng multimeter

Khi không có sơ đồ mạch, bạn vẫn có thể dò bằng đồng hồ:

Cách làm:

Dùng chế độ thông mạch
Lần theo đường PCB
Xác định điểm nối

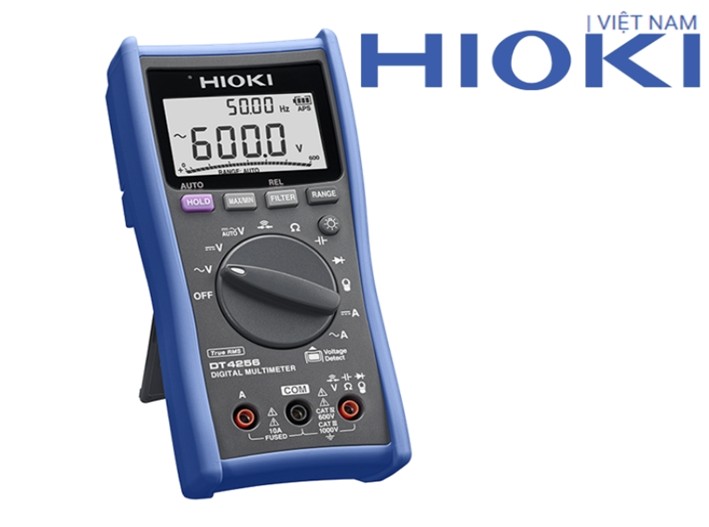

Dùng đồng hồ vạn năng trong sửa chữa điện tử – “Trợ thủ” không thể thiếu để bắt bệnh linh kiện nhanh và chính xác

Kỹ thuật này cực kỳ quan trọng với thợ sửa chữa thực tế.

Cách phát hiện mạch bị chập
Mạch chập là lỗi phổ biến và nguy hiểm.

Cách kiểm tra:

Chọn chế độ thông mạch
Đặt que đo vào hai cực nguồn

Kết quả:

Có tiếng bíp → mạch bị chập
Không bíp → bình thường
Sau đó tiếp tục dò để tìm vị trí chập.
Đo và kiểm tra nguồn switching (nguồn xung)

Nguồn xung xuất hiện rất nhiều trong:

Adapter
TV
Máy tính

Cách kiểm tra:

Đo điện áp đầu ra
So sánh với thông số

Lưu ý:

Điện áp có thể dao động
Cần đồng hồ có độ chính xác tốt

Mẹo sửa chữa nhanh từ thợ chuyên nghiệp

Luôn đo nguồn trước khi kiểm tra linh kiện
Nếu không có điện → không cần đo tiếp
Linh kiện hỏng thường nằm gần nguồn
Mạch nóng bất thường → dấu hiệu lỗi

Những mẹo này giúp tiết kiệm 50–70% thời gian sửa.

Kỹ năng đọc mạch điện tử cơ bản (rất quan trọng)
Để dùng đồng hồ hiệu quả, bạn nên hiểu:
Ký hiệu điện trở, tụ, diode
Đường nguồn (VCC, GND)
Hướng dòng điện

Kết hợp đọc mạch + đo điện → sửa nhanh hơn gấp nhiều lần.

Bộ công cụ nên có khi sửa điện tử

Ngoài đồng hồ vạn năng, bạn nên có:

Mỏ hàn
Nhíp
Kính lúp
Máy cấp nguồn
Kẹp test

Multimeter là trung tâm, nhưng cần kết hợp công cụ khác.

Khi nào đồng hồ vạn năng “không đủ dùng”?

Bạn cần thêm thiết bị khi:

Sửa mạch phức tạp
Cần đo chính xác cao
Làm việc chuyên nghiệp

Thiết bị bổ sung:

Oscilloscope (máy hiện sóng)
Máy đo ESR tụ
Đồng hồ kẹp dòng

Sai lầm của người mới khi sửa điện tử

Đo mà không hiểu nguyên lý
Thay linh kiện “đoán mò”
Không kiểm tra nguồn trước
Không ghi nhớ kết quả đo

Hãy sửa theo logic, không sửa theo cảm tính.

Có thể thấy, đồng hồ vạn năng không chỉ là một thiết bị đo đơn thuần mà còn là “trợ thủ đắc lực” giúp kỹ thuật viên chẩn đoán lỗi nhanh, chính xác và tiết kiệm thời gian trong sửa chữa điện tử.
