Ampe Kìm Đo Dòng Rò và Ứng Dụng Thực Tế

Ampe kìm đo dòng rò là công cụ bảo trì điện chuyên dụng, thiết yếu để đảm bảo an toàn và hiệu suất của hệ thống điện. Thiết bị này có khả năng phát hiện và định lượng các dòng điện rò rỉ siêu nhỏ, giúp ngăn ngừa nguy cơ giật điện và sự cố hệ thống. Bài viết này sẽ đi sâu vào cấu tạo, cách thức vận hành an toàn và các ứng dụng chẩn đoán thực tế của thiết bị.

Ampe Kìm Đo Dòng Rò và Ứng Dụng Thực Tế

Ampe Kìm Đo Dòng Rò Công Cụ Bảo Trì An Toàn Điện Thiết Yếu

Ampe kìm đo dòng rò là một công cụ đo lường chuyên dụng, được thiết kế để phát hiện và định lượng các dòng điện rò rỉ rất nhỏ, thường nằm trong dải miliAmpe hoặc thậm chí microAmpe. Dòng rò có thể gây ra hiện tượng giật điện, cháy nổ, và kích hoạt các thiết bị bảo vệ (như Thiết bị bảo vệ dòng dư RCD, Cầu dao chống rò rỉ đất ELCB) một cách không mong muốn. Sự khác biệt cốt lõi giữa ampe kìm đo dòng rò và ampe kìm tiêu chuẩn nằm ở độ nhạy cực cao và khả năng đo chính xác các dòng điện có giá trị thấp. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách sử dụng an toàn và hiệu quả thiết bị này trong các tình huống thực tế.

Hiểu Về Nguyên Lý Hoạt Động Của Dòng Rò

Trước khi đi sâu vào cách sử dụng, điều quan trọng là phải hiểu dòng rò xuất hiện như thế nào. Dòng rò là dòng điện chạy ngoài mạch dẫn chính (dây pha, dây trung tính). Nó thường đi qua lớp cách điện bị lỗi, qua bụi bẩn ẩm ướt trên bề mặt thiết bị, hoặc qua các bộ lọc nhiễu điện từ (Bộ lọc EMI) có trong nhiều thiết bị điện tử hiện đại để về đất.

Khi hệ thống không có sự cố, tổng dòng điện đi qua dây pha và trở về qua dây trung tính phải bằng nhau. Nếu có dòng rò chạy về đất (dây bảo vệ PE), dòng đi và dòng về sẽ có sự chênh lệch. Ampe kìm đo dòng rò hoạt động bằng cách kẹp xung quanh cả dây pha và dây trung tính (và dây PE nếu muốn đo dòng rò tổng), đo lường sự chênh lệch này. Giá trị chênh lệch chính là dòng rò.

Hướng Dẫn Chi Tiết Cách Sử Dụng Ampe Kìm Đo Dòng Rò

Việc đo dòng rò đòi hỏi sự chính xác và tuân thủ các bước an toàn nghiêm ngặt.

Bước 1 Kiểm Tra An Toàn và Chuẩn Bị Thiết Bị

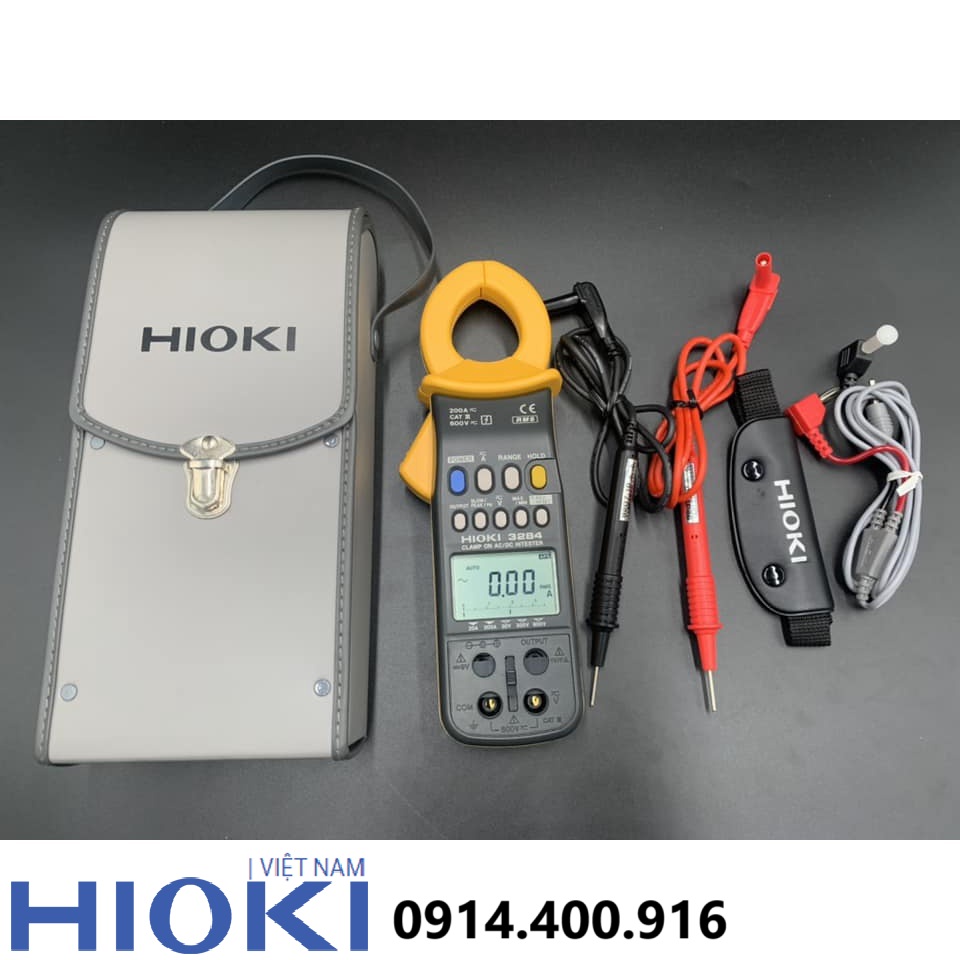

Luôn đảm bảo ampe kìm của bạn đang hoạt động tốt. Kiểm tra pin, màn hình hiển thị, và quan trọng nhất là hàm kẹp không bị hỏng.

Xác minh Dải Đo: Chọn dải đo thích hợp. Vì dòng rò thường rất nhỏ, hãy bắt đầu ở dải đo có độ nhạy cao nhất (thường là thang đo miliAmpe hoặc microAmpe) để đảm bảo độ phân giải tốt nhất.
Chức Năng Giá trị Hiệu dụng Thực (True RMS): Luôn sử dụng chức năng Giá trị Hiệu dụng Thực (True RMS) nếu thiết bị của bạn có. Điều này rất quan trọng vì hầu hết các dòng rò hiện đại không phải là sóng sin thuần túy do ảnh hưởng của các tải điện tử (như máy tính, biến tần).
Kiểm tra Zeroing (Hiệu chỉnh về 0): Trước khi đo, hãy mở hàm kẹp ra và nhấn nút Zero hoặc REL (Relative) trên thiết bị. Điều này giúp loại bỏ mọi từ trường còn lại trong lõi ampe kìm, đảm bảo phép đo chính xác hơn.

Bước 2 Lựa Chọn Điểm Đo và Phương Pháp Kẹp

Đây là bước quyết định để có được kết quả chính xác.

Đo Tổng Dòng Rò Của Hệ Thống (Phương pháp Kẹp Chung): Kẹp hàm ampe kìm xung quanh tất cả các dây dẫn mang dòng điện của mạch (dây pha, dây trung tính và dây bảo vệ PE nếu có). Ampe kìm sẽ đo tổng dòng điện chênh lệch (residual current) giữa tất cả các dây này. Đây là phương pháp phổ biến nhất để kiểm tra hiệu suất của thiết bị bảo vệ dòng rò (Thiết bị bảo vệ dòng dư RCD/Cầu dao chống rò rỉ đất ELCB).

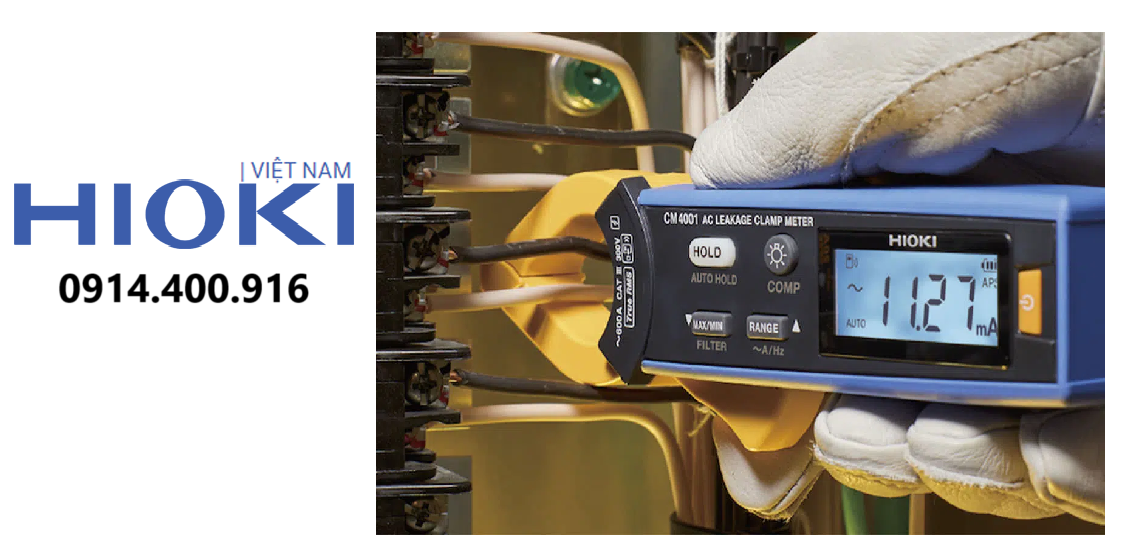

Đo Dòng Rò Qua Dây Tiếp Đất Bảo Vệ (PE): Kẹp hàm ampe kìm chỉ xung quanh dây tiếp đất bảo vệ (PE) của thiết bị hoặc bảng điện. Kết quả đo được sẽ là dòng rò thực tế đang chạy xuống đất. Phương pháp này rất hữu ích khi bạn muốn xác định chính xác thiết bị nào đang gây ra dòng rò.
Đo Dòng Rò Của Từng Thiết Bị: Tháo thiết bị khỏi ổ cắm, sau đó sử dụng cáp nối dài và kẹp ampe kìm xung quanh cả dây pha và dây trung tính của cáp nối. Bật thiết bị và đo. Giá trị hiển thị chính là dòng rò của riêng thiết bị đó.

Bước 3 Ghi Nhận và Phân Tích Kết Quả

Khi đã có kết quả đo, hãy ghi lại và so sánh với các tiêu chuẩn an toàn.

Ghi lại Dữ liệu: Sử dụng chức năng Data Hold để đóng băng giá trị trên màn hình, hoặc sử dụng chức năng Giá trị Lớn nhất/Nhỏ nhất/Trung bình để ghi lại các giá trị cao nhất, thấp nhất và trung bình trong một khoảng thời gian theo dõi.
Sử dụng Bộ Lọc: Nếu kết quả đo có vẻ cao bất thường, hãy thử kích hoạt tính năng Filter (Lọc) trên ampe kìm. Bộ lọc này sẽ loại bỏ các thành phần nhiễu tần số cao, giúp bạn xác định liệu dòng rò là do lỗi cách điện hay do nhiễu điện từ.

Ứng Dụng Thực Tế và Giải Quyết Vấn Đề

Ampe kìm đo dòng rò là một công cụ chẩn đoán mạnh mẽ trong nhiều tình huống.

Ứng Dụng 1 Chẩn Đoán Cầu Dao RCD ELCB Bị Nhảy Thường Xuyên

Một trong những vấn đề phổ biến nhất là thiết bị bảo vệ dòng rò (Thiết bị bảo vệ dòng dư RCD hay cầu dao chống giật) bị nhảy ngẫu nhiên.

Vấn đề: Thiết bị bảo vệ dòng dư RCD bị kích hoạt mà không rõ nguyên nhân, đặc biệt vào ban đêm hoặc những lúc không có ai sử dụng điện.
Giải pháp: Sử dụng ampe kìm đo dòng rò ở chế độ ghi Giá trị Lớn nhất/Nhỏ nhất trên toàn bộ hệ thống hoặc từng nhánh mạch.
Cách làm: Kẹp ampe kìm quanh dây pha và trung tính tại đầu vào của mỗi nhánh mạch. Theo dõi dòng rò trong một khoảng thời gian. Giá trị dòng rò vượt quá 30 miliAmpe (hoặc ngưỡng của Thiết bị bảo vệ dòng dư RCD) sẽ là nguyên nhân kích hoạt. Bằng cách đo từng nhánh, bạn sẽ cô lập được khu vực hoặc thiết bị gây ra sự cố.

Ứng Dụng 2 Kiểm Tra Sức Khỏe Thiết Bị và Lão Hóa Cách Điện

Theo thời gian, lớp cách điện của cáp và thiết bị điện bị lão hóa, dẫn đến tăng dòng rò.

Vấn đề: Đánh giá độ an toàn của một thiết bị cũ hoặc một hệ thống cáp đã sử dụng lâu năm.
Giải pháp: Đo dòng rò của thiết bị trong các điều kiện tải khác nhau (ví dụ: máy giặt lúc không tải, lúc đang giặt).
Phân tích: Dòng rò ổn định tăng lên theo thời gian là dấu hiệu của sự xuống cấp cách điện. Việc đo lường định kỳ giúp lập kế hoạch bảo trì phòng ngừa trước khi xảy ra lỗi.

Ứng Dụng 3 Kiểm Tra Dòng Rò Gây Nhiễu Thiết Bị Điện Tử

Trong các trung tâm dữ liệu hoặc môi trường công nghiệp, dòng rò có thể gây nhiễu và lỗi hoạt động cho thiết bị nhạy cảm.

Vấn đề: Máy chủ hoặc thiết bị điều khiển bị reset ngẫu nhiên hoặc hiển thị lỗi truyền thông.
Giải pháp: Sử dụng chức năng Lọc (Filter) để phân biệt giữa dòng rò tần số thấp (lỗi cách điện) và dòng rò tần số cao (nhiễu từ Bộ nguồn chuyển mạch SMPS).
Cách khắc phục: Nếu dòng rò tần số cao chiếm ưu thế, cần cải thiện hệ thống tiếp đất hoặc sử dụng các Bộ lọc nhiễu điện từ EMI chất lượng cao hơn.

Lưu Ý Quan Trọng Khi Sử Dụng và Bảo Quản

An toàn là yếu tố tiên quyết khi làm việc với điện.

Không Đo Dòng Tải Lớn: Ampe kìm đo dòng rò được thiết kế cho độ nhạy cao, không phải để đo dòng tải lớn (thường chỉ đến 200 Ampe). Việc đo dòng tải quá lớn có thể làm bão hòa lõi từ và làm hỏng thiết bị, hoặc làm giảm độ chính xác của các phép đo dòng rò sau này.
Giữ Hàm Kẹp Sạch Sẽ: Bụi bẩn hoặc vật lạ bám vào bề mặt hàm kẹp có thể gây ra lỗi sai số khi đo, đặc biệt khi đo các dòng điện nhỏ.
Tránh Từ Trường Mạnh: Để xa các nguồn từ trường mạnh (như động cơ lớn, máy biến áp) khi đo để tránh ảnh hưởng đến độ chính xác của cảm biến từ trường.

Tương Lai Của Công Nghệ Đo Dòng Rò

Các thiết bị đo dòng rò hiện đại đang tích hợp thêm các tính năng kết nối không dây, cho phép truyền dữ liệu về điện thoại thông minh hoặc máy tính bảng. Điều này giúp các kỹ thuật viên theo dõi dòng rò từ xa, thiết lập cảnh báo, và tạo báo cáo chi tiết về tình trạng an toàn điện, chuyển từ bảo trì khắc phục sang bảo trì dự đoán.

Nắm vững cách sử dụng ampe kìm đo dòng rò là một kỹ năng cơ bản để đảm bảo sự an toàn và hiệu suất ổn định của mọi hệ thống điện.
