Bút Thử Điện: Chẩn Đoán Dòng Điện trong Hệ thống Điện hiện đại

1. Tầm quan trọng Sống còn của Xác minh Điện áp

2. Sự Phát triển Công nghệ: Từ Tiếp xúc đến Cảm ứng Điện trường

• Bút thử đèn Neon: Loại bút thử điện truyền thống này hoạt động bằng cách tạo ra một mạch điện trở cao qua người dùng (đặt ngón tay lên đầu bút). Nếu có điện áp AC (>60 V), dòng điện cực nhỏ sẽ chạy qua, làm sáng đèn Neon.
• Hạn chế: Mặc dù dòng điện này rất nhỏ, nhưng nó vẫn là dòng điện chạy qua cơ thể, tiềm ẩn rủi ro, đặc biệt là trong môi trường ẩm ướt hoặc khi người dùng tiếp xúc với vật dẫn điện khác. Hơn nữa, nó chỉ hoạt động khi tiếp xúc trực tiếp với dây dẫn kim loại.

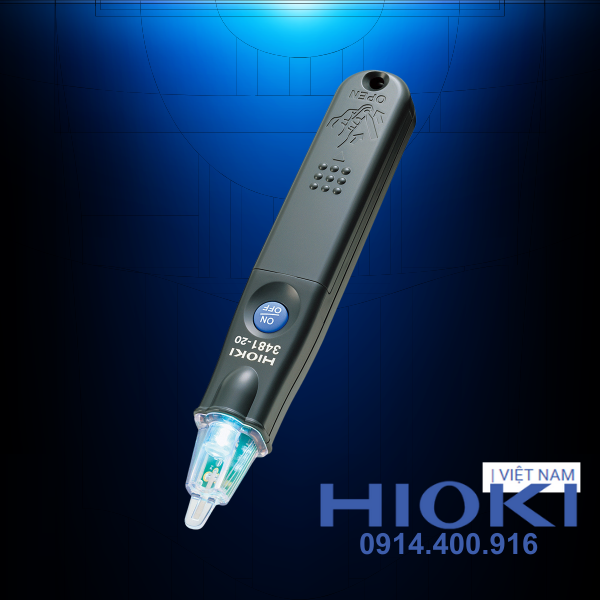

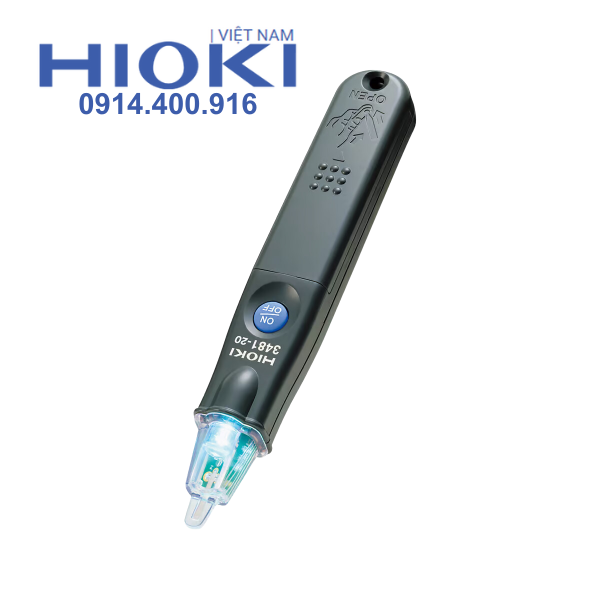

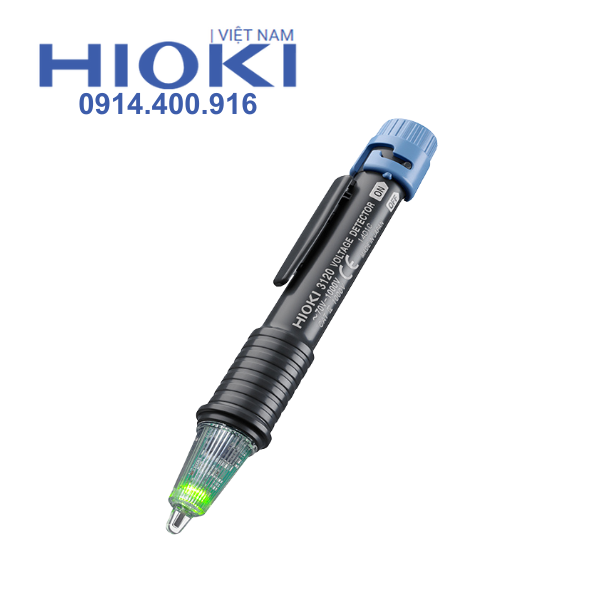

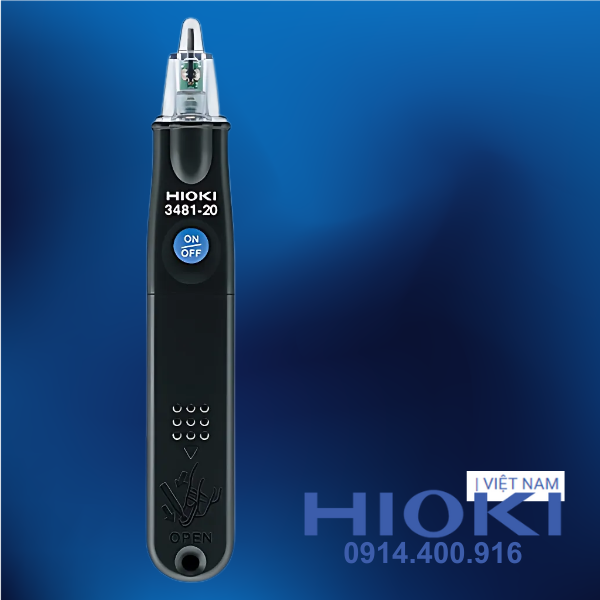

• Nguyên lý Hoạt động: Bút thử điện NCV (Non-Contact Voltage) là tiêu chuẩn hiện đại. Nó sử dụng một cảm biến điện dung (Capacitive Sensor) ở đầu bút để phát hiện trường điện từ (Electric Field) được tạo ra bởi điện áp AC trên dây dẫn. Không có dòng điện nào chạy qua người dùng hoặc bút thử điện.
• Giá trị An toàn Độc đáo: Khả năng kiểm tra qua lớp cách điện (ví dụ: vỏ cáp, ổ cắm) mà không cần tiếp xúc vật lý với kim loại là ưu điểm an toàn lớn nhất của công nghệ này. Nó cho phép kỹ thuật viên kiểm tra một loạt các mạch một cách nhanh chóng và an toàn hơn rất nhiều.
• Mối liên hệ giữa Điện áp và Trường: Cường độ của trường điện từ tỷ lệ thuận với điện áp. Mạch điện tử bên trong khuếch đại tín hiệu cảm ứng này và kích hoạt chỉ thị (đèn LED, âm thanh hoặc rung) khi cường độ trường vượt qua ngưỡng đã đặt.

3. Thách thức Vận hành: Xử lý Độ nhạy và Tín hiệu Giả

• Nhu cầu Ứng dụng: Điện áp trong các hệ thống điện dao động từ 12 V (mạch điều khiển, chuông cửa) đến 1000 V (điện công nghiệp).
• Giải pháp Kỹ thuật: Bút thử điện chuyên nghiệp có chức năng Hai dải độ nhạy (Dual Range).
• Chế độ Điện áp Thấp (LV): Thường từ 12 V đến 48 V, lý tưởng cho việc kiểm tra mạch logic, cáp mạng POE, hoặc hệ thống điều khiển.
• Chế độ Điện áp Cao (HV): Thường từ 50 V đến 1000 V, dành cho mạch điện dân dụng và công nghiệp tiêu chuẩn. Việc chuyển đổi dải giúp giảm thiểu cảnh báo giả khi kiểm tra các mạch nhạy cảm.

• Bản chất Vấn đề: "Điện áp Ma" (Ghost Voltage) là điện áp AC cảm ứng được tạo ra trên một dây dẫn không có điện áp chạy song song gần một dây dẫn có điện áp. Điện áp này có thể đo được (ví dụ: 30 V hoặc 50 V) nhưng nó không đủ dòng điện để gây nguy hiểm hoặc cung cấp năng lượng cho tải.
• Thách thức: Do bút thử điện NCV rất nhạy với điện áp (trường điện từ), chúng có thể báo động về sự hiện diện của điện áp ma. Điều này có thể gây nhầm lẫn và lãng phí thời gian.
• Quy tắc An toàn: Dù bút thử điện NCV báo có điện, luôn cần xác nhận bằng một thiết bị đo điện áp True-RMS có trở kháng thấp (LoZ Function trên DMM) để loại bỏ điện áp ma trước khi kết luận mạch có điện áp nguy hiểm.

4. Thiết kế và Quy chuẩn An toàn (Safety Standards)

• Bảo vệ Chống Xung: Môi trường điện áp cao chứa đầy các xung điện áp thoáng qua (Transients) nguy hiểm, đặc biệt là khi bật/tắt tải cảm ứng lớn. Bút thử điện phải được thiết kế để chịu được các xung này mà không bị hỏng, tránh truyền điện áp nguy hiểm đến tay người dùng.

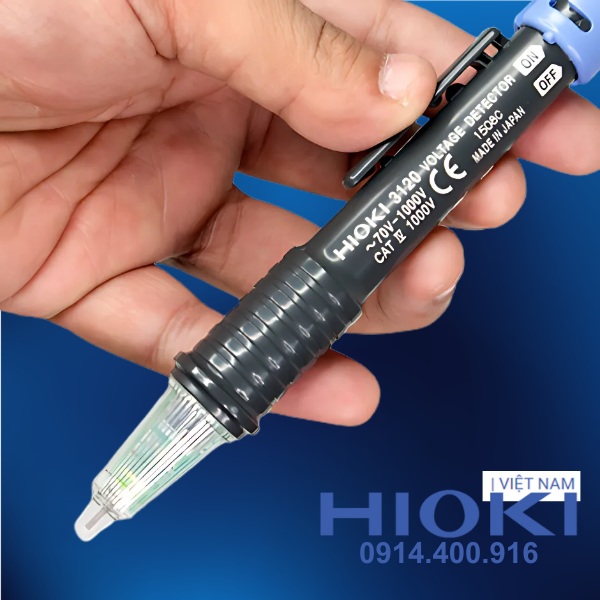

• Xếp hạng CAT: Các bút thử điện cao cấp phải tuân thủ nghiêm ngặt các xếp hạng CAT (Category) quốc tế (thường là CAT IV/600 V hoặc CAT III/1000 V). Xếp hạng này cho biết mức độ an toàn tối đa mà thiết bị có thể chịu được khi sử dụng trong các môi trường điện khác nhau.

• Kiểm tra Độ tin cậy: Một bút thử điện có pin yếu có thể không báo động khi có điện áp. Thiết bị chuyên nghiệp tích hợp tính năng tự kiểm tra (Self-Test) để người dùng có thể xác nhận rằng cảm biến và đèn báo hoạt động bình thường trước khi sử dụng.
• Chỉ thị Pin: Đèn báo pin yếu là bắt buộc, đảm bảo thiết bị luôn sẵn sàng hoạt động với hiệu suất tối đa.

5. Xu hướng Tương lai: Tích hợp Đa chức năng và Giao diện Thông minh

• Công thái học: Hầu hết các tủ điện và hộp đấu dây đều tối. Việc tích hợp đèn pin LED vào đầu bút thử điện đã trở thành tiêu chuẩn công nghiệp.
• Âm thanh Tần số Biến đổi: Thiết bị hiện đại sử dụng âm thanh báo động có tần số thay đổi hoặc cường độ thay đổi để chỉ ra khoảng cách càng gần nguồn điện áp. Điều này cho phép người dùng xác định chính xác hơn vị trí của dây nóng trong bó cáp.

• Phân tích Sâu hơn: Thay vì chỉ báo ON/OFF, một số mẫu bút thử điện cao cấp hiển thị một thanh đồ họa (Bar Graph) hoặc đèn LED theo cấp độ để chỉ ra độ mạnh tương đối của điện áp được phát hiện. Điều này giúp phân biệt giữa điện áp cao nguy hiểm và điện áp ma thấp hơn.
